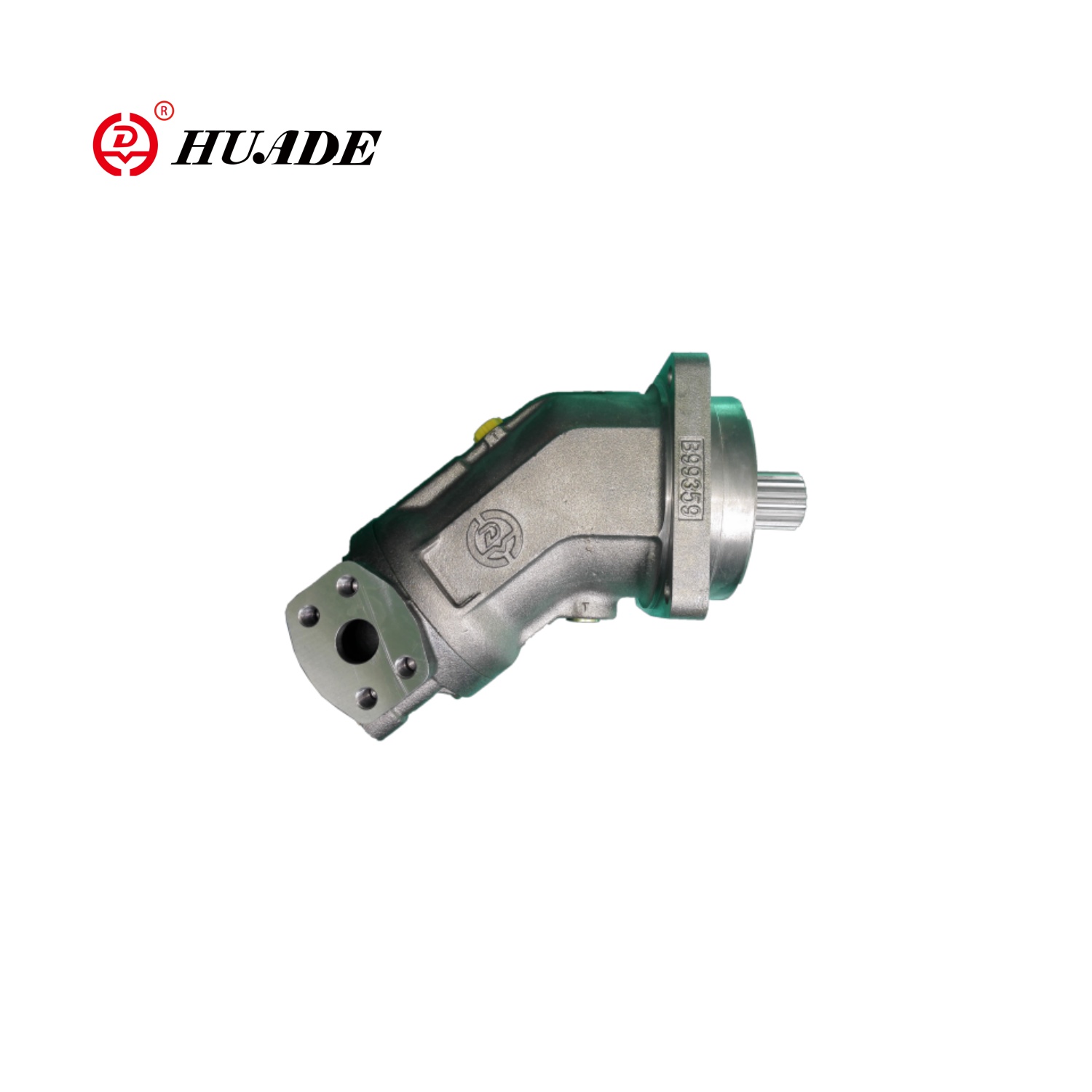

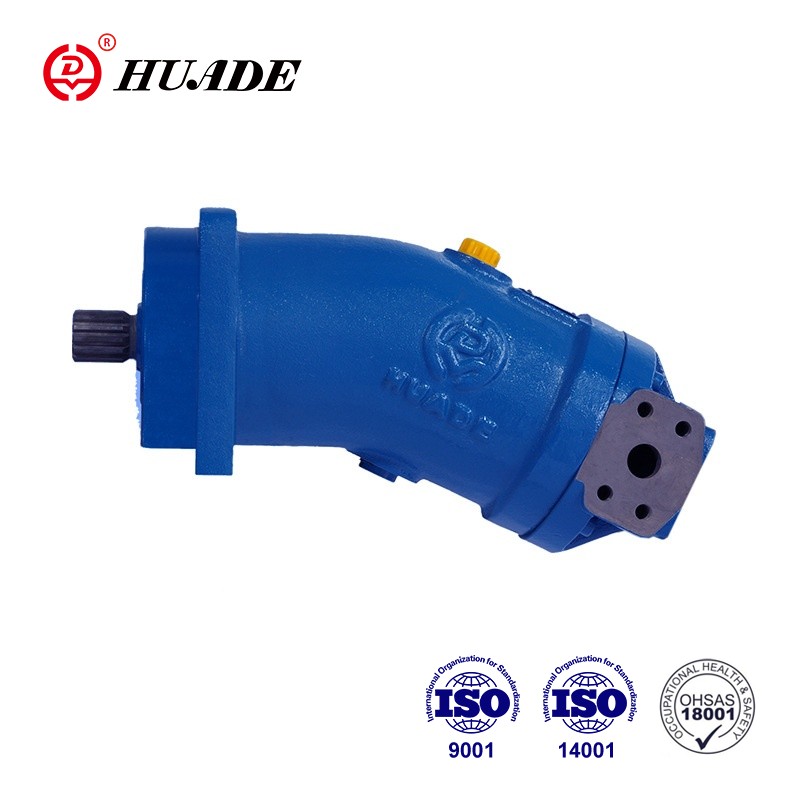

Motão fixo do pistão axial A2FM

O motor fixo do pistão axial A2FM possui adaptabilidade e flexibilidade extremamente alta. É adequado para aplicações de circuito aberto e fechado. O motor possui as características do design compacto, alta eficiência geral e aplicação econômica e prática.

Parâmetro do produto do motor fixo do pistão axial A2FM

■ Vedação do eixo… Carga de pressão permitida

☑A vida útil do selo do eixo é influenciada pela velocidade da unidade de pistão axial e pela pressão de drenagem da caixa (pressão da caixa).

☑A pressão diferencial média de 2 bar entre o gabinete e a pressão ambiente pode não ser duradoura excedida à temperatura operacional normal.

☑ Para uma pressão diferencial mais alta em velocidade reduzida, consulte o diagrama. São permitidos picos de pressão momentâneos (T <0,1 s) de até 10 bar. A vida útil do selo do eixo diminui com um aumento na frequência dos picos de pressão.

☑ A pressão do caso deve ser igual ou superior à pressão ambiente.

■ Faixa de temperatura

☑O vedação do eixo FKM pode ser usada para temperaturas de drenagem da caixa de -25 ° C a +115 ° C

☑ Para casos de aplicação abaixo de -25 ° C, é necessária uma vedação do eixo NBR (faixa de temperatura permitida de -40 ° C a +90 ° C). Vedação do eixo NBR de estado em texto simples ao fazer o pedido. Entre em contato conosco.

■ Direção do fluxo

■ Faixa de velocidade

☑ Sem limite para a velocidade mínima nmin. Se for necessária uniformidade do movimento, a velocidade Nmin não deve ser inferior a 50 rpm. Consulte Tabela de valores para obter velocidade máxima.

■ Rolamento de longa vida

☑ Tamanhos 250 ～ 500

☑ Para uma longa vida útil de serviço e uso com fluidos hidráulicos de HF. Dimensões externas idênticas como motor com rolamentos padrão. É possível uma conversão subsequente em rolamentos de longa duração.

☑ Recomenda -se a devolução e a descarga de estojos via porta U.

■ Fluxo de descarga ... recomendado

Portas	Porta para	Diagrama
A, b T	Porta de trabalho Porta de drenagem

Recurso do produto e aplicação do motor fixo do pistão axial A2FM

Características:

Motor HD-A2FM Tamanhos 5 ~ 500 séries 6

Pressão nominal 400 bar/pressão máxima 450 bar

▶ Motor fixo com o grupo rotativo de pistão cônico axial de design do eixo dobrado, para

unidades hidrostáticas em circuitos abertos e fechados

▶ Para uso em aplicações móveis e estacionárias, a velocidade de saída é

dependente do fluxo da bomba e do deslocamento do motor.

▶ Tamanhos finamente graduados permitem adaptação de longo alcance ao caso de acionamento

▶ Alta densidade de potência, pequenas dimensões, alta eficiência total, boas características iniciais, design econômico, pistão cônico de uma peça com anéis de pistão para vedação.

Aplicativo:

Motor de deslocamento fixo do pistão axial do eixo A2FM é amplamente usado em máquinas móveis e em várias ocasiões industriais, como escavadeiras, guindastes, carregadeiras, rolos, misturadores de concreto e outras máquinas e equipamentos pesados, além de metalurgia, mineração, petróleo, indústria química e outros outros Campos industriais.
