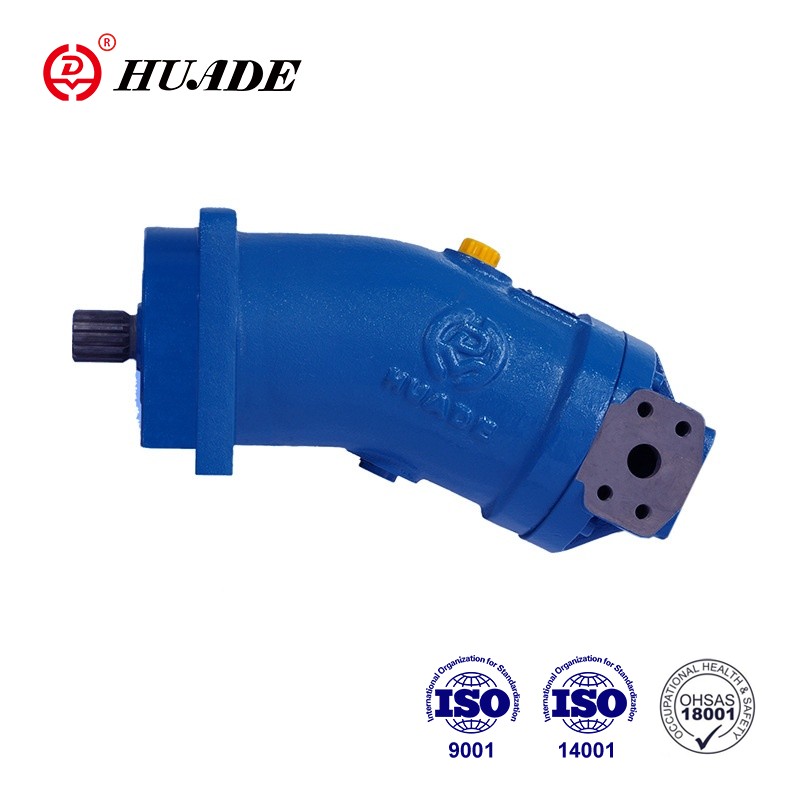

Motor Fixo de Pistão Axial A2FE Série 6

O motor de deslocamento fixo de pistão A2FE Série 6 desempenha um papel importante em máquinas industriais. Devido à sua alta velocidade, grande saída de torque e relação potência-peso, bem como alta eficiência geral, é a escolha ideal para muitos equipamentos industriais. O desempenho de trabalho superior e estável do motor A2FE torna-o a fonte de energia preferida em muitos equipamentos e máquinas industriais.

 Parâmetro do produto do motor fixo de pistão axial A2FE Série 6

■Vedação do eixo… Carga de pressão permitida

☑A vida útil da vedação do eixo é influenciada pela velocidade da unidade de pistão axial e pela pressão de drenagem da caixa (pressão da caixa).

☑A pressão diferencial média de 2 bar entre a caixa e a pressão ambiente não pode ser excedida de forma duradoura à temperatura normal de operação.

☑Para uma pressão diferencial mais alta em velocidade reduzida, consulte o diagrama.

São permitidos picos de pressão momentâneos (t < 0,1 s) de até 10 bar. A vida útil da vedação do eixo diminui com o aumento da frequência dos picos de pressão.

☑A pressão da caixa deve ser igual ou superior à pressão ambiente

■Direção do fluxo

■ Faixa de velocidade

☑ Sem limite de velocidade mínima nmin. Se for necessária uniformidade de movimento, a velocidade nmin não deve ser inferior a 50 rpm. Consulte tabela de valores para velocidade máxima.

■ Rolamento de longa vida

☑ Tamanhos 250.355

☑ Para longa vida útil e utilização com fluidos hidráulicos HF. Dimensões externas idênticas às do motor com rolamentos padrão. É possível a conversão subsequente para rolamentos de longa vida.

☑Recomenda-se a lavagem do rolamento e da caixa através da porta U.

■Portas

Portas	Porta para	Diagrama
A, B T	Porta de trabalho Porta de drenagem

Característica do produto e aplicação do motor fixo de pistão axial A2FE Série 6

Características:

Motor HD-A2FE Tamanhos 28~355 Série 6

Pressão nominal 400 bar Pressão máxima 450 bar

■Motor plug-in fixo com grupo rotativo de pistão cônico axial de eixo dobrado

design, para acionamentos hidrostáticos em circuitos abertos e fechados.

■ Integração de longo alcance na caixa de velocidades mecânica devido à montagem embutida

flange localizado no centro da caixa (extremamente economizador de espaço

construção)

■ Dimensões pequenas, alta eficiência total, unidade completa, pronta para montagem e

testado, fácil de instalar, basta conectar na caixa de velocidades mecânica, não

especificações de configuração a serem observadas na instalação

Aplicativo:

O motor de deslocamento fixo de pistão axial de eixo dobrado A2FE pode ser usado em máquinas de construção, estações de bombas hidráulicas, plataformas de perfuração, máquinas de jateamento, equipamentos de fabricação de papel, máquinas rodoviárias e outros equipamentos para fornecer suporte de energia estável e confiável para a operação desses equipamentos.
