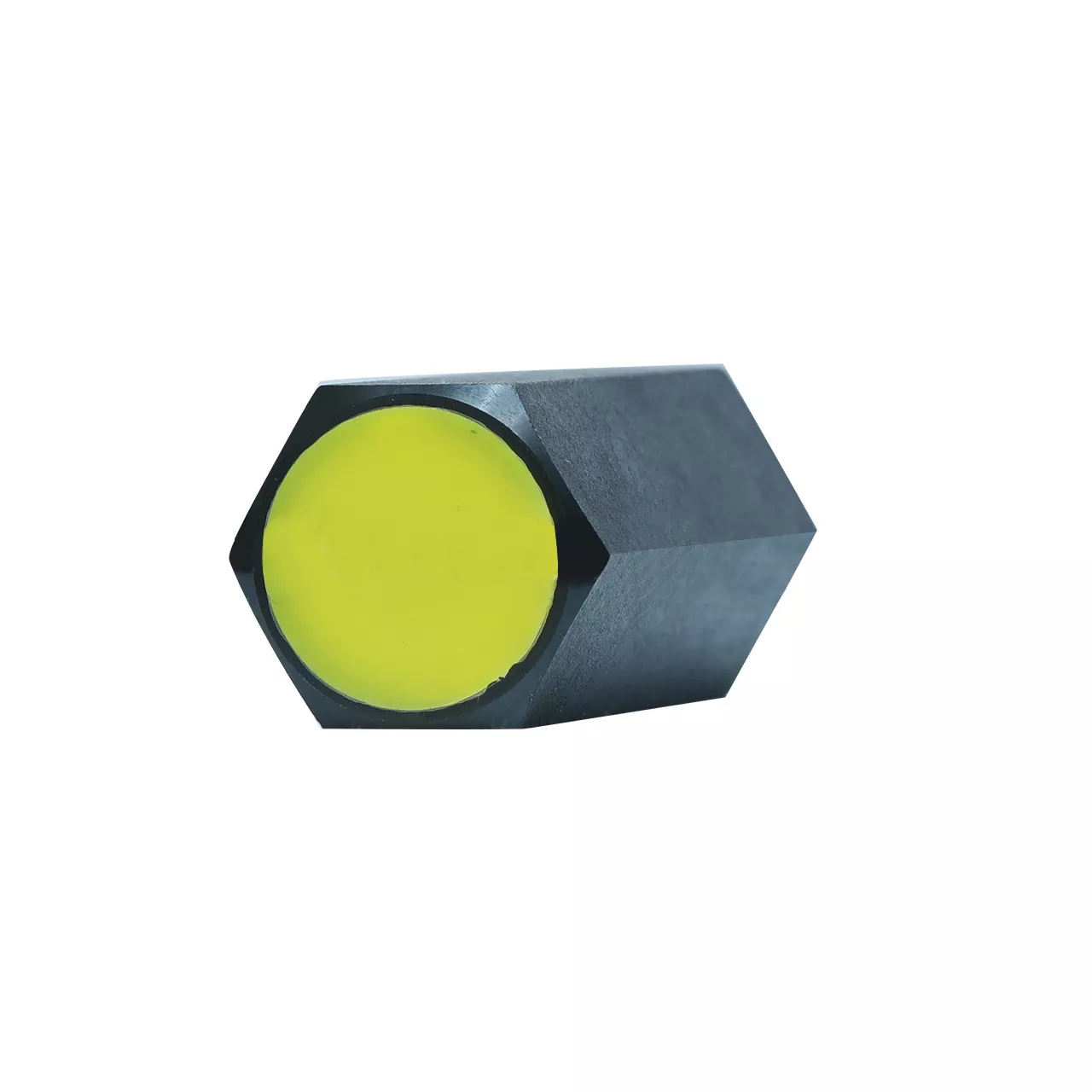

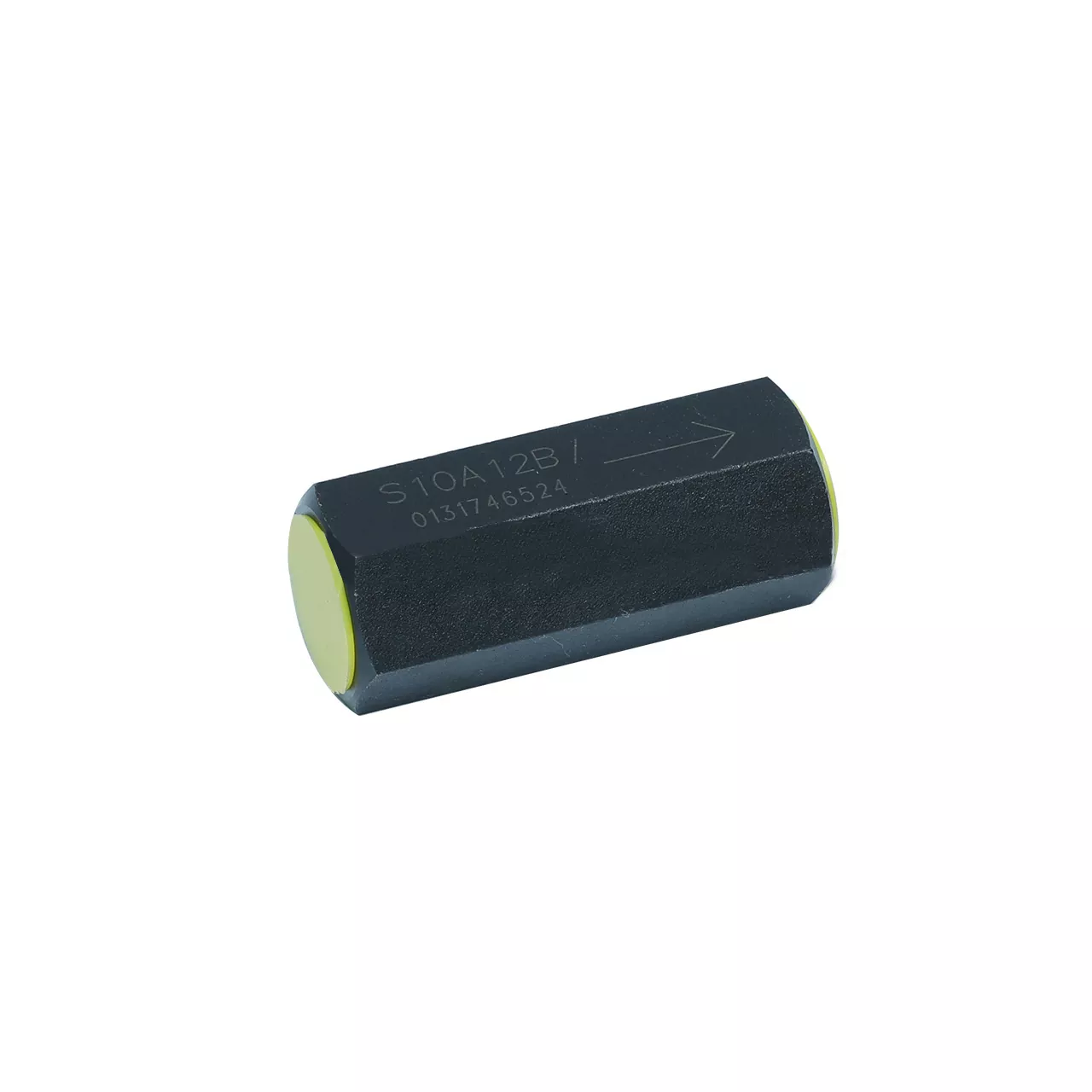

Válvula de retenção tipo S

Estabelecida através de uma parceria estratégica entre os governos chinês e alemão em 1979, Huade incorporou tecnologia de ponta da Rexroth. A válvula de retenção tipo S de alta qualidade Huade® pode substituir os produtos Rexroth da mesma série. Esta válvula de retenção tipo S é amplamente aplicável a vários tipos de dispositivos hidráulicos. A série S...A é uma válvula de retenção tipo tubo, que pode ser usada em ambientes de alta pressão. A fábrica passou ISO9001, ISO14001 e ISO45001. As válvulas direcionais Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas-ferramentas, proteção ambiental, construção naval, aeroespacial, trânsito ferroviário, petróleo e petroquímica, indústria militar e outros campos. Esta é uma marca confiável na China.

Parâmetro do produto da válvula de retenção tipo S

Característica do produto e aplicação da válvula de retenção tipo S

Características:

▶ Para conexão roscada (rosca aparafusada)

▶ Bloqueio sem vazamentos em uma direção

▶ Várias pressões de abertura, opcionais

Aplicativo:

Para aplicações industriais: A válvula de retenção tipo S é usada principalmente na saída da bomba como válvula de contrapressão e válvula de desvio.

Detalhes de produção da válvula de retenção tipo S

A válvula de retenção tipo S possui 7 tamanhos do tamanho 6 ao tamanho 30. Tem a função de, preferencialmente, fechar um vazamento de fluxo em um sentido e permitir o fluxo livre no sentido oposto. O curso do gatilho, que é guiado pelo seu diâmetro externo, é limitado por um batente mecânico. A mola de compressão incorporada suporta o movimento de fecho. Além disso, a mola de compressão mantém o cabeçote na posição fechada mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura
