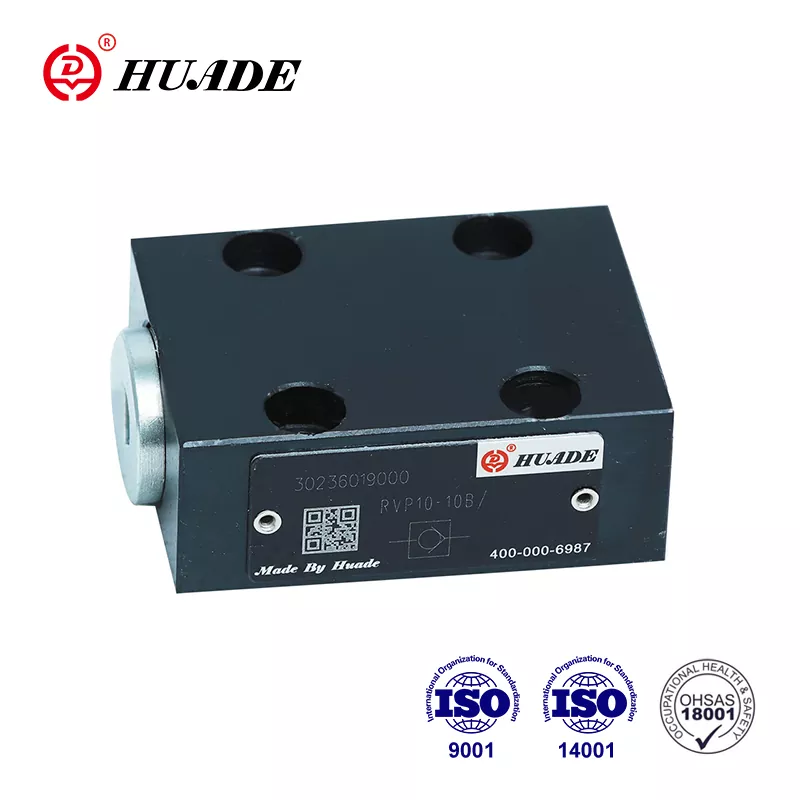

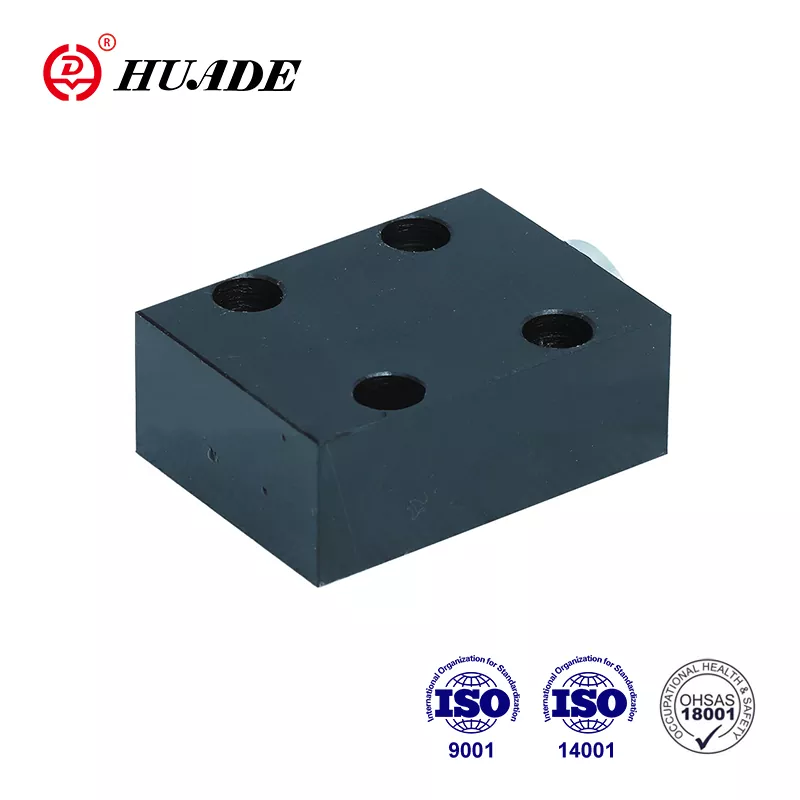

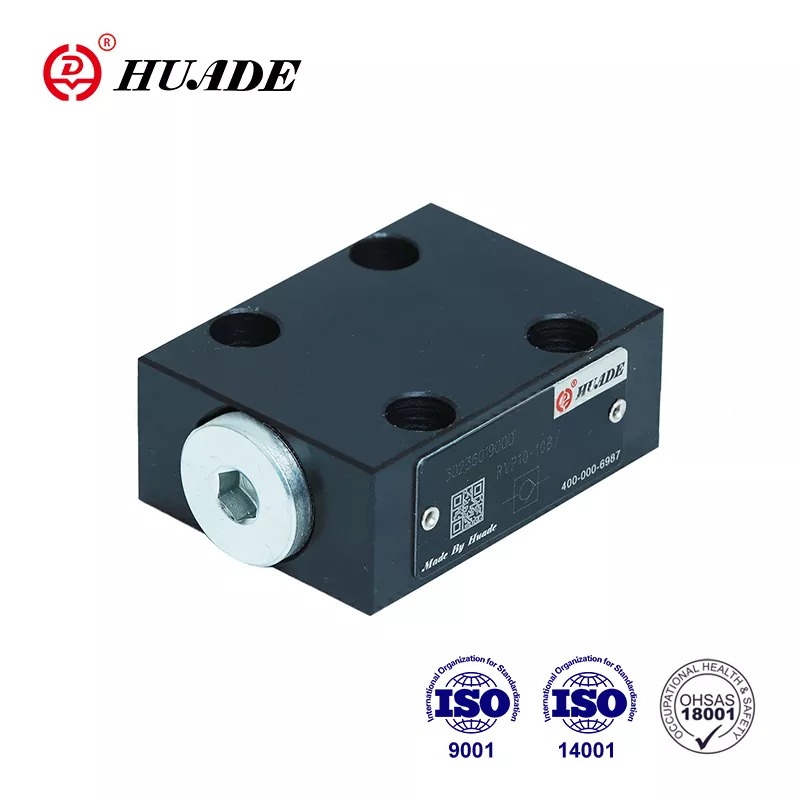

Válvula de retenção RVP 6

Cooperando com a Rexroth por mais de 7 anos a partir de 1979, a válvula de retenção Huade® RVP 6 pode substituir completamente o mesmo tipo de válvula oferecido pela Rexroth. A fábrica passou ISO9001, ISO14001 e ISO45001. As válvulas de retenção Huade são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas-ferramentas, etc. Todas as válvulas de retenção RVP 6 serão submetidas a testes rigorosos antes de sair da fábrica para garantir excelente qualidade.

Parâmetro do produto da válvula de retenção RVP 6

Característica do produto e aplicação da válvula de retenção RVP 6

Características:

▶ Conexão da subplaca

▶ Fechamento sem vazamentos em uma direção

Aplicativo:

A válvula de retenção RVP 6 é usada principalmente na saída da bomba como válvula de contrapressão e válvula de desvio.

Detalhes de produção da válvula de retenção RVP 6

A válvula de retenção tipo RVP 6 tem a função de, preferencialmente, fechar um fluxo livre de vazamento em um sentido e permitir fluxo livre no sentido oposto. É composta basicamente por carcaça (1), gatilho (2) mola de compressão (3), e assento de mola (4). O curso do gatilho (2), que é guiado em seu

diâmetro externo, é limitado por um batente mecânico. A mola de compressão incorporada (3) suporta o movimento de fecho. Além disso, a mola de compressão (3) mantém o gatilho (2) na posição fechada mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura

①Alojamento  ②Poppet  ③Mola  ④Assento de mola

Aviso da Válvula de Retenção RVP 6

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar

3. Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com o parâmetro listado no livro de amostras

5. A rugosidade da superfície ligada à válvula é necessária para 0,8/

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
