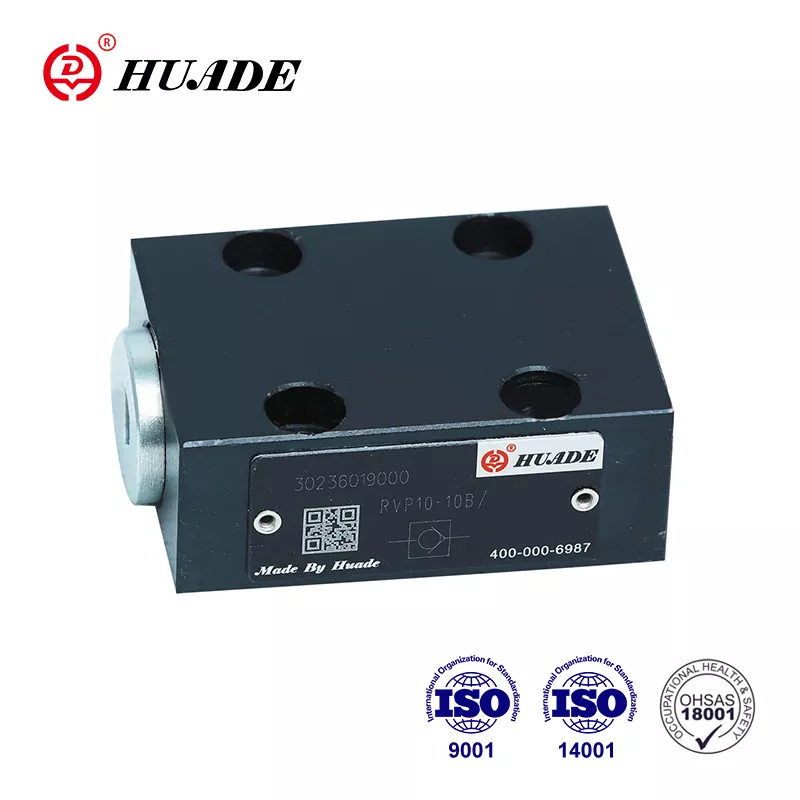

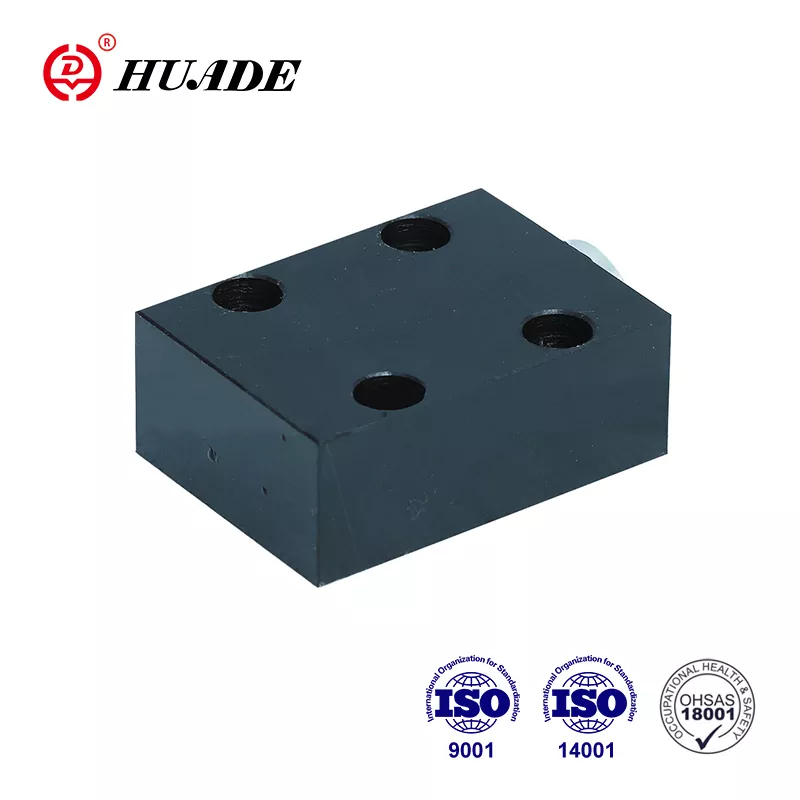

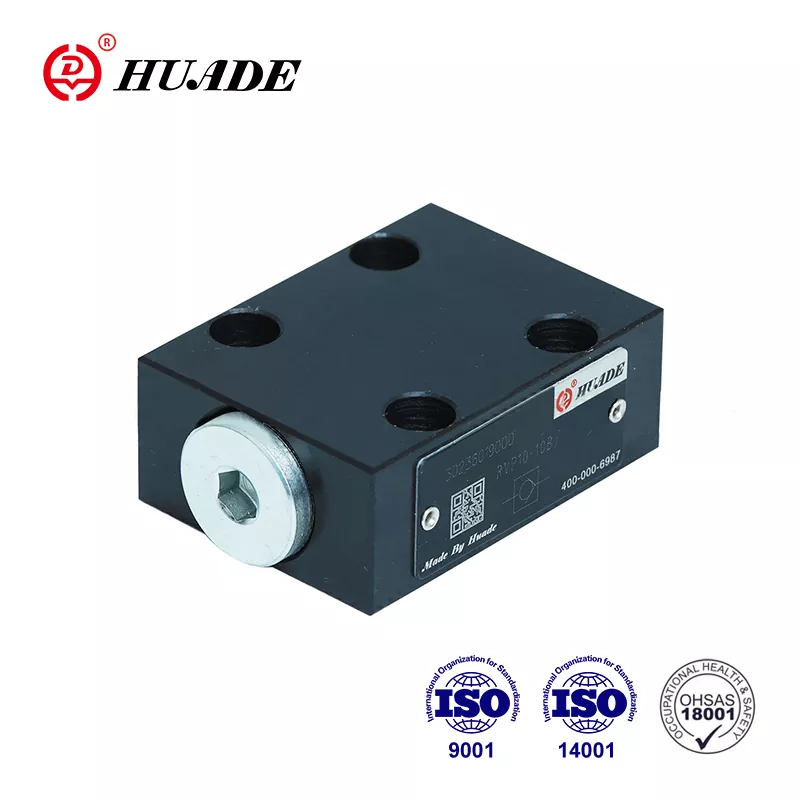

Válvula de retenção RVP 10

Estabelecido por meio de uma parceria estratégica entre os governos chineses e alemães em 1979, a Huade incorporou tecnologia de ponta de Rexroth. A válvula de retenção Huade® RVP 10 pode substituir completamente a válvula de retenção de Rexroth. A fábrica passou por ISO9001, ISO14001 e OH SAS18001. A válvula de retenção Huade® é amplamente utilizada em máquinas de engenharia e construção, metalurgia, máquinas -ferramentas, proteção ambiental, construção naval, aeroespacial, transporte ferroviário, petróleo e campos petroquímicos e outros. Toda a válvula de retenção RVP 10 passará por testes rígidos antes de deixar a fábrica para garantir uma excelente qualidade.

Parâmetro do produto da válvula de retenção RVP 10

Recurso do produto e aplicação da válvula de retenção RVP 10

Características:

▶ Conexão de subplicação

▶ Fechamento sem vazamento em uma direção

Aplicativo:

A válvula de retenção RVP 10 é usada principalmente na tomada da bomba como uma válvula de pressão traseira e válvula de desvio.

Detalhes da produção da válvula de retenção RVP 10

A válvula de retenção RVP 10 é uma estrutura de válvula poppet com pequena perda de pressão. Ele tem a tarefa de fechar de preferência um vazão livre em uma direção e permitir o fluxo livre na direção oposta. Compreende basicamente o alojamento (1), a mola de compressão Poppet (2) (3) e o assento da primavera (4). O golpe do poppet (2), que é guiado em seu

O diâmetro externo é limitado por uma parada mecânica. A mola de compressão embutida (3) suporta o movimento de fechamento. Além disso, a mola de compressão (3) mantém o poppet (2) na posição fechada, mesmo quando não há fluxo através da válvula.

Diagrama de estrutura

①Shousing ②poppet ③spring ④spring sede

Aviso da válvula de retenção RVP 10

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar

3. Produtos sem subplicação ao sair da fábrica, se precisar deles, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra

5. A rugosidade da superfície ligada à válvula é necessária para 0,8/

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
