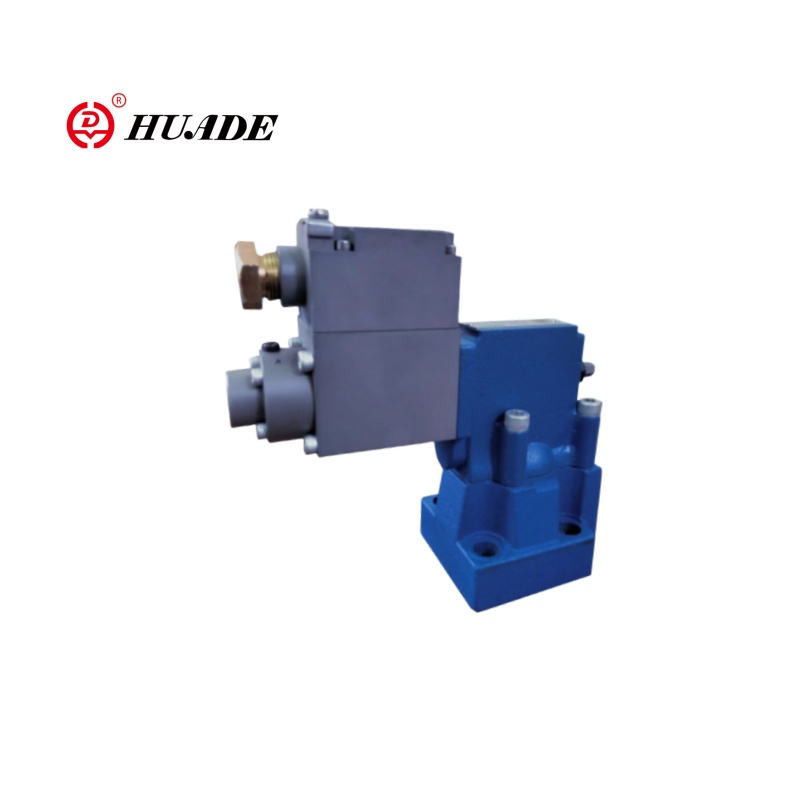

Válvula de alívio de pressão à prova de explosão DBE

A válvula de alívio à prova de explosão é uma válvula reguladora de pressão controlada eletricamente, projetada para ambientes inflamáveis ​​e explosivos, com regulação de pressão proporcional precisa e características seguras à prova de explosão. A válvula de alívio proporcional DBE possui uma função de alívio de emergência mecânica embutida, mude automaticamente para a pressão segura quando a energia estiver desligada. E o revestimento resistente ao desgaste no núcleo da válvula pode prolongar a vida útil do serviço.

Parâmetro do produto da válvula de alívio de pressão à prova de explosão DBE

Recurso do produto e aplicação da válvula de alívio de pressão à prova de explosão DBE

Características:

-Sub-placa Montagem:

- Padrão de porta para DIN 24 340 FORME E E ISO 6264

- para instalação em coletores

- 4 classificações de pressão

- máx. Limitação de pressão, opcional

- Tipo de amplificador VT-2000 (deve ser ordenado separadamente)

Aplicativo:

A válvula de alívio de pressão à prova de explosão DBE pode ser usada para preventores de explosão de plataforma de perfuração (BOP), ferramentas de furo, estações de compressão de gás natural, suportes hidráulicos de mineração, máquinas de escudo, equipamentos de extração de gás, equipamentos de perfuração em mar e máquinas de deck à prova de explosão.

Exemplo:

PLC à prova de explosão → amplificador proporcional à prova de explosão → DBE Valve → Atuador hidráulico

                                         ↑

                  Sensor de pressão à prova de explosão (feedback)

Função e configuração da válvula de alívio à prova de explosão DBE

A válvula de alívio de pressão à prova de explosão DBE é a válvula de alívio de pressão operada por piloto. É usado para definir continuamente a pressão nos sistemas hidráulicos por sinal elétrico.

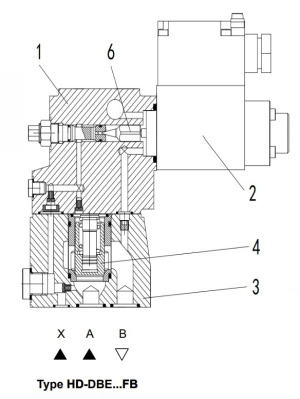

Basicamente, essas válvulas consistem em uma válvula piloto (1) com solenóide proporcional (2) e a válvula principal (3) com inserção principal da bobina (4).

TIPO HD-DBE ... FB

O limite de pressão é em relação ao valor da corrente elétrica e definido pelo solenóide proporcional (2). A pressão do sistema é aplicada ao carretel principal (4). Ao mesmo tempo, a pressão é aplicada ao lado carregado da mola do carretel principal (4) e o poppet piloto (6) via orifício (5) na válvula piloto (1). Se a força hidráulica exceder a força solenóide, o Pilot Poppet (6) será aberto. O fluido piloto pode fluir de volta ao tanque e queda de pressão causada pelos orifícios efeitos o carretel principal (4). Em seguida, o principal carretel (4) abre o canal de bomba a tanque.

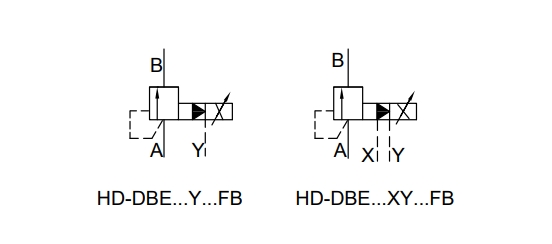

Símbolo de Válvula de alívio de pressão à prova de explosão DBE
