Como você ajusta uma válvula de controle de fluxo hidráulico?

Válvulas de controle de fluxo hidráulicosão componentes essenciais nos sistemas hidráulicos, responsáveis por regular a taxa de fluxo do fluido hidráulico para controlar a velocidade e o tempo dos atuadores. Esteja você trabalhando com máquinas industriais, equipamentos de construção ou sistemas de fabricação, entender como ajustar adequadamente essas válvulas é crucial para o desempenho ideal do sistema, a eficiência energética e a longevidade do equipamento.

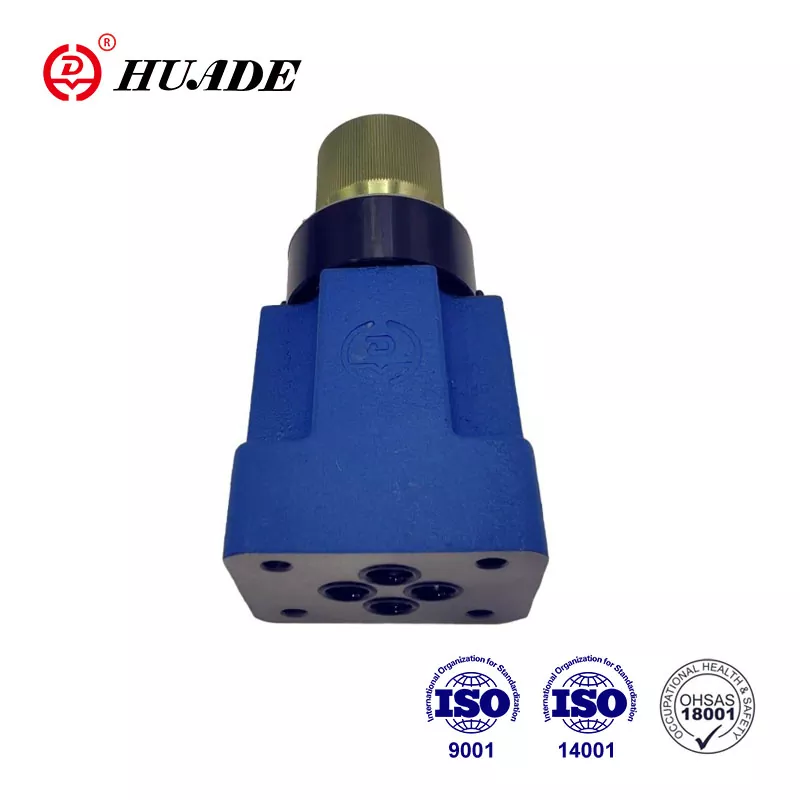

Válvulas de controle de fluxo hidráulico

Antes de mergulhar em procedimentos de ajuste, é importante entender o que as válvulas de controle de fluxo hidráulico fazem e como elas funcionam. Essas válvulas regulam o volume de líquido hidráulico que flui através de um sistema, criando uma restrição variável no caminho do fluxo. O objetivo principal é controlar a velocidade dos atuadores hidráulicos, como cilindros e motores, independentemente das variações de carga ou alterações de pressão no sistema.

As válvulas de controle de fluxo vêm em vários tipos, incluindo válvulas de agulha, válvulas de aceleração e válvulas de controle de fluxo compensado por pressão. Cada tipo possui seus aplicativos e métodos de ajuste específicos, mas os princípios fundamentais permanecem consistentes em todas as variantes.

Segurança primeiro: preparativos para pré-ajuste

A segurança deve sempre ser sua principal prioridade ao trabalhar com sistemas hidráulicos. Antes de tentar qualquer ajuste, verifique se o sistema é adequadamente despressurizado e bloqueado de acordo com os procedimentos de segurança da sua instalação. Os sistemas hidráulicos operam sob pressões extremamente altas que podem causar lesões graves ou morte se não forem tomadas precauções adequadas.

Reúna as ferramentas necessárias, incluindo chaves apropriadas, medidores de pressão, medidores de fluxo e equipamentos de segurança. Tenha a documentação técnica do sistema prontamente disponível, incluindo esquemas hidráulicos, especificações de válvulas e procedimentos de ajuste do fabricante. Compreender os parâmetros operacionais do sistema, incluindo pressão máxima, taxas de fluxo e faixas de temperatura, é essencial para ajustes seguros e eficazes.

Processo de ajuste passo a passo

Avaliação inicial do sistema

Comece inspecionando minuciosamente o sistema hidráulico e identificando a válvula de controle de fluxo específica que requer ajuste. Verifique se há sinais visíveis de dano, vazamento ou contaminação que possam afetar o desempenho da válvula. O líquido hidráulico contaminado pode causar comportamento irregular da válvula e deve ser abordado antes de fazer ajustes.

Revise o desempenho atual do sistema e documente todos os problemas que você está tentando resolver. Os problemas comuns incluem atuadores que se movem muito rapidamente ou lentamente, movimento espasmódicos ou tempos de ciclo inconsistentes. Compreender esses sintomas ajudará a orientar sua estratégia de ajuste.

Medindo as taxas de fluxo de corrente

Antes de fazer qualquer ajuste, estabeleça as medidas basais das taxas de fluxo de corrente através da válvula. Isso pode ser realizado usando um medidor de fluxo instalado na linha hidráulica ou medindo as velocidades do atuador e calculando o fluxo com base no deslocamento do cilindro ou nas especificações do motor.

Documente essas medidas com cuidado, pois elas servirão como pontos de referência durante o processo de ajuste. Se possível, meça as taxas de fluxo sob várias condições de carga para entender como a válvula se sai em diferentes cenários operacionais.

Fazendo ajustes primários

A maioria das válvulas de controle de fluxo hidráulico possui um parafuso ou botão de ajuste que varia a restrição da válvula. O mecanismo de ajuste normalmente funciona alterando a posição de uma agulha, bobina ou outro elemento de restrição de fluxo dentro do corpo da válvula.

Comece com pequenos ajustes, normalmente não mais que um quarto de volta de cada vez. A rotação no sentido horário geralmente diminui o fluxo (aumenta a restrição), enquanto a rotação no sentido anti -horário aumenta o fluxo (diminui a restrição). No entanto, sempre consulte a documentação do fabricante da válvula para confirmar a direção de ajuste da sua válvula específica.

Após cada ajuste, opere o sistema através de vários ciclos completos para permitir que o líquido hidráulico atinja a temperatura operacional e para que o ajuste tenha efeito total. Meça a vazão ou a velocidade do atuador após cada ajuste para quantificar a alteração.

Ajuste e otimização fino

Depois de atingir as taxas de fluxo próximas aos seus valores de destino, comece a ajustar o ajuste. Esse processo requer paciência e precisão, pois pequenos ajustes podem ter efeitos significativos no desempenho do sistema. Faça alterações incrementais e teste o sistema completamente após cada ajuste.

Preste atenção à estabilidade e consistência do sistema. Uma válvula de controle de fluxo adequadamente ajustada deve fornecer movimento suave e previsível do atuador sem caçar ou oscilação. Se você notar comportamento irregular, verifique se há ar no sistema, fluido contaminado ou componentes de válvula usada.

Técnicas de ajuste avançado

Compensação de temperatura

A viscosidade do líquido hidráulico muda com a temperatura, o que pode afetar as taxas de fluxo através da válvula. Algumas válvulas avançadas de controle de fluxo incluem recursos de compensação de temperatura, mas os ajustes manuais ainda podem ser necessários para explicar variações extremas de temperatura em seu ambiente operacional.

Monitore o desempenho do sistema em toda a gama de temperaturas operacionais esperadas e faça ajustes sazonais, se necessário. Mantenha registros detalhados desses ajustes para estabelecer padrões e otimizar futuros cronogramas de manutenção.

Ajustes de compensação de pressão

As válvulas de controle de fluxo compensado por pressão mantêm taxas de fluxo consistentes, apesar das variações de pressão no sistema. Essas válvulas normalmente têm recursos de ajuste de fluxo e pressão. O ajuste de compensação de pressão define a pressão diferencial através do orifício de controle de fluxo, enquanto o ajuste do fluxo controla a taxa de fluxo real.

Ao ajustar as válvulas compensadas por pressão, primeiro defina a compensação de pressão no nível apropriado com base na faixa de pressão operacional do seu sistema. Em seguida, ajuste o controle do fluxo para atingir a vazão desejada. Esse processo de duas etapas garante o desempenho ideal da válvula em condições de carga variadas.

Considerações no sistema de detecção de carga

Nos sistemas hidráulicos de detecção de carga, os ajustes da válvula de controle de fluxo devem considerar a interação entre a válvula e a bomba de detecção de carga do sistema. Esses sistemas ajustam automaticamente a saída da bomba com base na demanda do sistema, que pode afetar o comportamento da válvula de controle de fluxo.

Ao ajustar as válvulas em sistemas de detecção de carga, verifique se as configurações de pressão e fluxo da bomba são definidas corretamente antes de fazer ajustes na válvula. A relação entre a saída da bomba e as configurações da válvula é fundamental para alcançar a eficiência e o desempenho ideais do sistema.

Erros de ajuste comum para evitar

O excesso de ajuste é um dos erros mais comuns ao trabalhar com válvulas de controle de fluxo hidráulico. Fazer grandes ajustes pode levar à instabilidade do sistema e pode danificar componentes sensíveis. Sempre faça alterações pequenas e incrementais e teste cuidadosamente entre os ajustes.

Não considerar o tempo de aquecimento do sistema é outro erro frequente. Os sistemas hidráulicos têm um desempenho diferente quando frio versus à temperatura operacional. Sempre permita que o sistema atinja a temperatura operacional normal antes de fazer ajustes finais.

Ignorar a contaminação do sistema pode levar a um desempenho ruim da válvula e ajustes com falha. O líquido hidráulico contaminado pode causar aderência da válvula, operação irregular e desgaste prematuro. Abordar problemas de contaminação antes de tentar ajustes da válvula.

Manutenção e monitoramento

O monitoramento regular do desempenho da válvula de controle de fluxo é essencial para manter a operação ideal do sistema. Estabeleça um cronograma de inspeção de rotina que inclua verificação de vazamento, verificando as taxas de fluxo e documentar quaisquer alterações de desempenho.

Mantenha registros detalhados de todos os ajustes, incluindo datas, configurações e medições de desempenho. Esta documentação será inestimável para solucionar problemas futuros e otimizar os cronogramas de manutenção.

Considere a implementação de técnicas de monitoramento de condições, como análise de vibração ou imagem térmica, para detectar possíveis problemas da válvula antes que eles afetem o desempenho do sistema. A detecção precoce de questões permite a manutenção proativa e evita o tempo de inatividade dispendioso.

Ajustar adequadamente as válvulas de controle de fluxo hidráulico é uma arte e uma ciência que requer entendimento dos princípios hidráulicos, atenção à segurança e atenção cuidadosa aos detalhes. Seguindo os procedimentos de ajuste sistemático, mantendo registros detalhados e priorizando a segurança, você pode otimizar o desempenho do sistema hidráulico enquanto prolonga a vida útil do equipamento e melhorando a eficiência operacional.

Lembre -se de que todo sistema hidráulico é único e as técnicas de ajuste podem precisar ser adaptadas com base em requisitos específicos do sistema, condições operacionais e recomendações do fabricante. Em caso de dúvida, consulte os especialistas em sistemas hidráulicos ou a equipe de suporte técnico do fabricante da válvula para garantir procedimentos de ajuste adequados e desempenho ideal do sistema.
