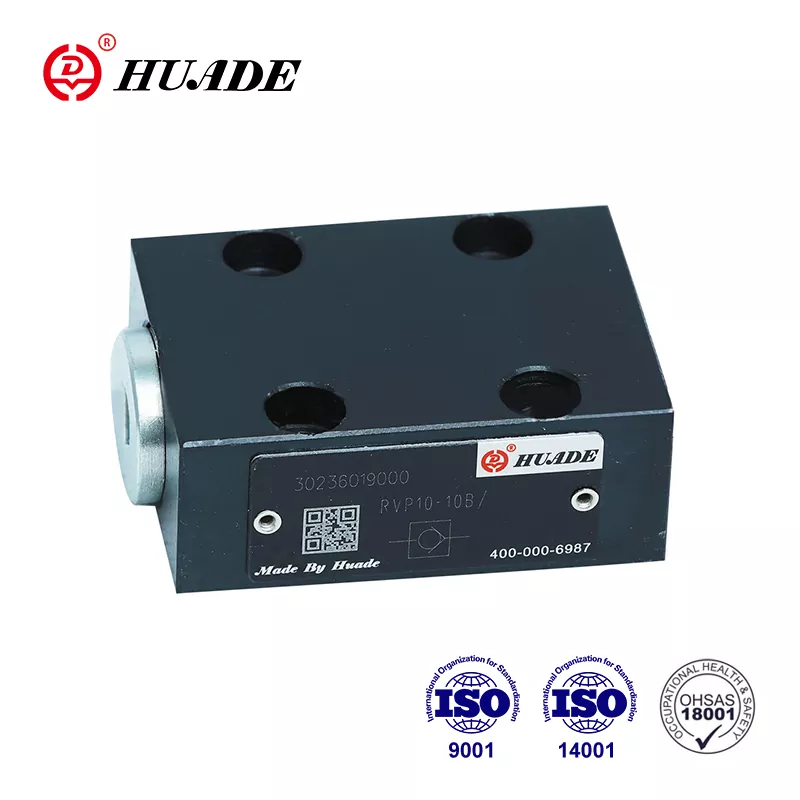

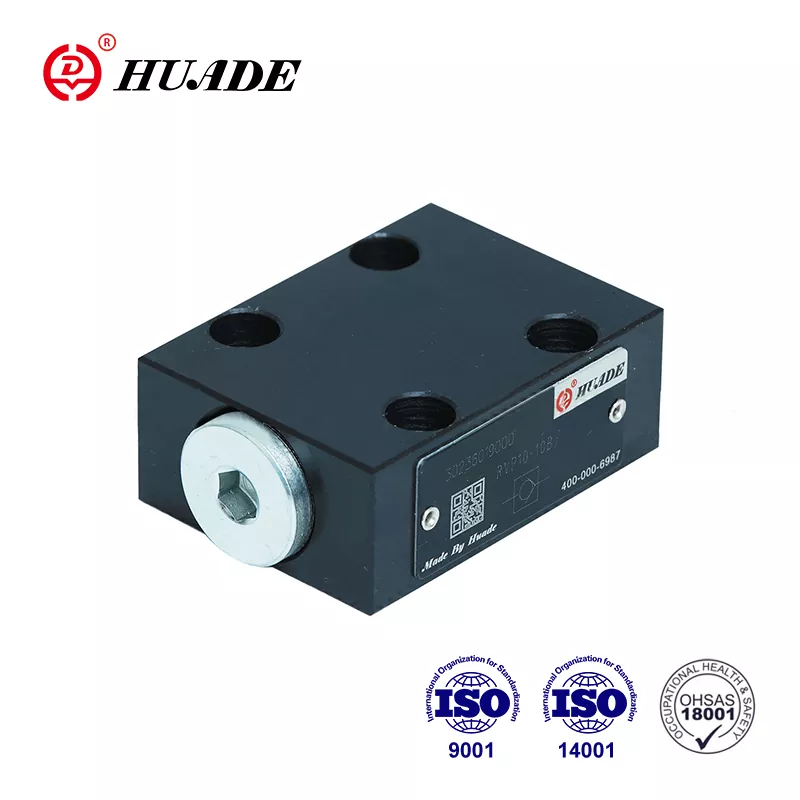

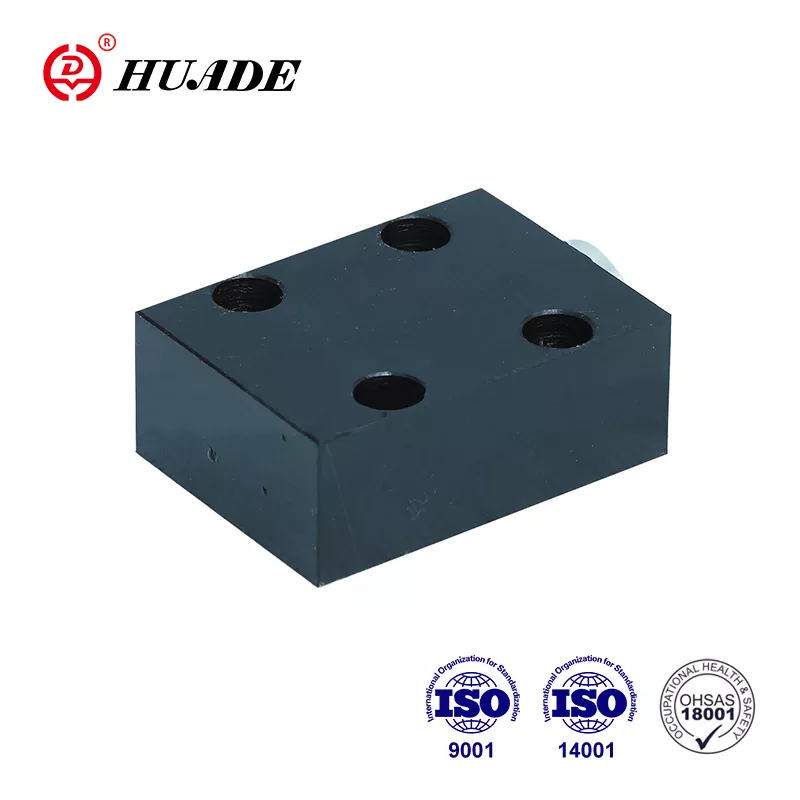

Válvula de retenção RVP 12

Cooperação estratégica entre os governos chinês e alemão em 1979, Huade incorporou tecnologia de ponta da Rexroth. A válvula de retenção Huade® RVP 12 é compatível com o RVP 12 da Rexroth. A mercadoria da Huade atende aos padrões internacionais, nomeadamente ISO9001, ISO14001 e OH SAS18001. A fábrica dá grande importância à qualidade com um bom sistema de inspeção para garantir a excelente qualidade de todas as válvulas de retenção RVP 12 antes de sair da fábrica. Os produtos da Huade podem ser amplamente utilizados na indústria militar e em outras áreas na China. Esta é uma marca confiável na China.

Parâmetro do produto da válvula de retenção RVP 12

Característica do produto e aplicação da válvula de retenção RVP 12

Características:

▶ Conexão da subplaca

▶ Fechamento sem vazamentos em uma direção

Aplicativo:

A válvula de retenção RVP 12 é usada principalmente na saída da bomba como válvula de contrapressão e válvula de desvio.

Detalhes de produção da válvula de retenção RVP 12

A válvula de retenção RVP 12 é uma estrutura de válvula de gatilho com pequena perda de pressão. O diagrama de estrutura é mostrado abaixo. Tem a função de, preferencialmente, fechar um vazamento de fluxo em uma direção e permitir o fluxo livre na direção oposta. É composto basicamente por carcaça (1), gatilho (2), mola de compressão (3) e sede de mola (4). ). O curso do gatilho (2), que é guiado no seu diâmetro externo, é limitado por um batente mecânico. A mola de compressão incorporada (3) suporta o movimento de fecho. Além disso, a mola de compressão (3) mantém o gatilho (2) na posição fechada mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura

①Alojamento  ②Poppet  ③Mola  ④Assento de mola

Aviso de Válvula de Retenção RVP 12

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar

3. Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com o parâmetro listado no livro de amostras

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
