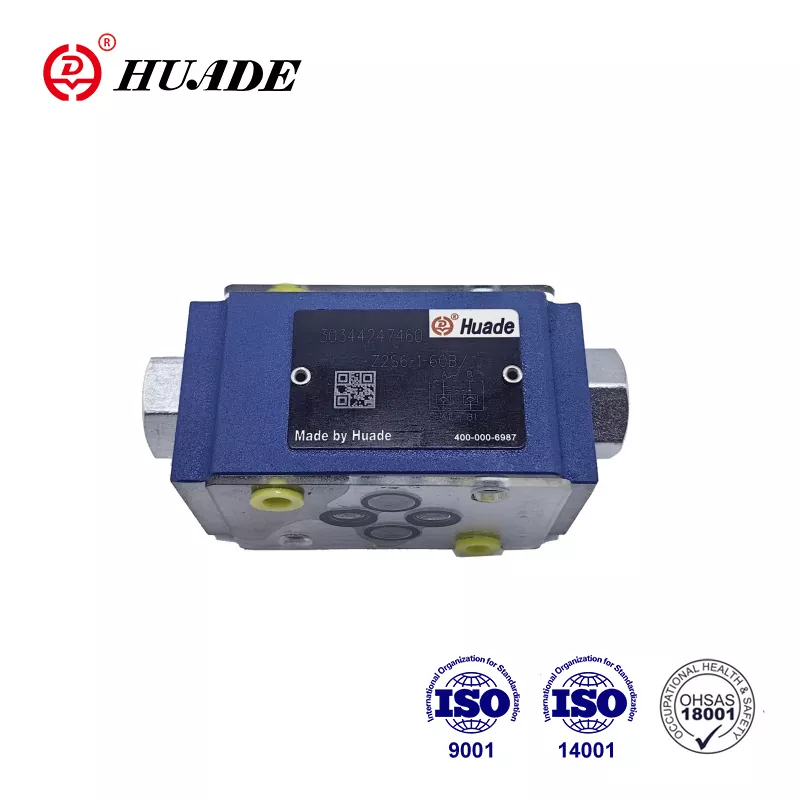

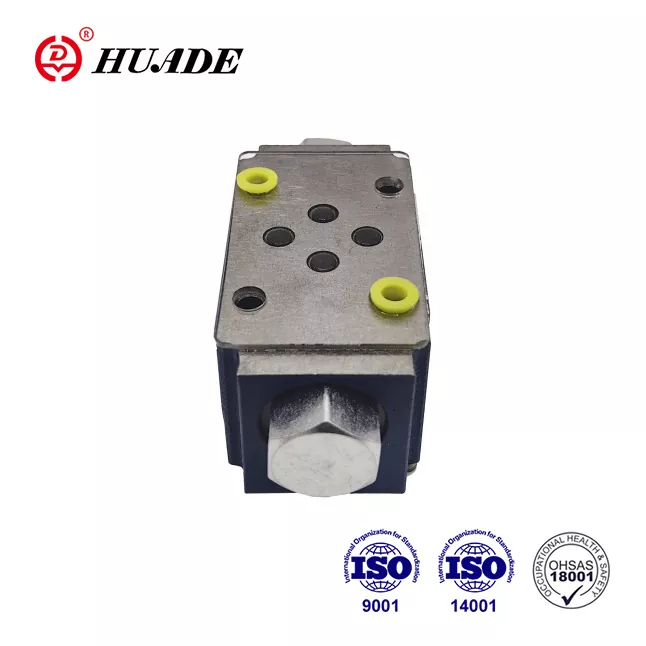

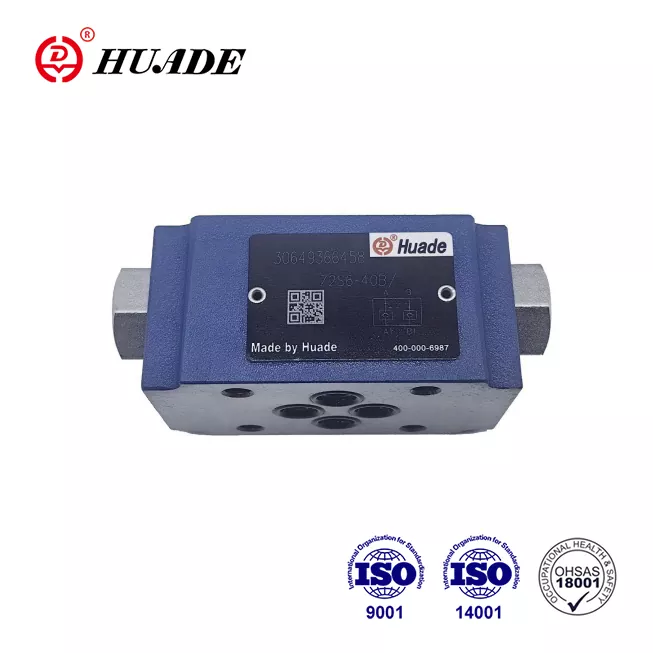

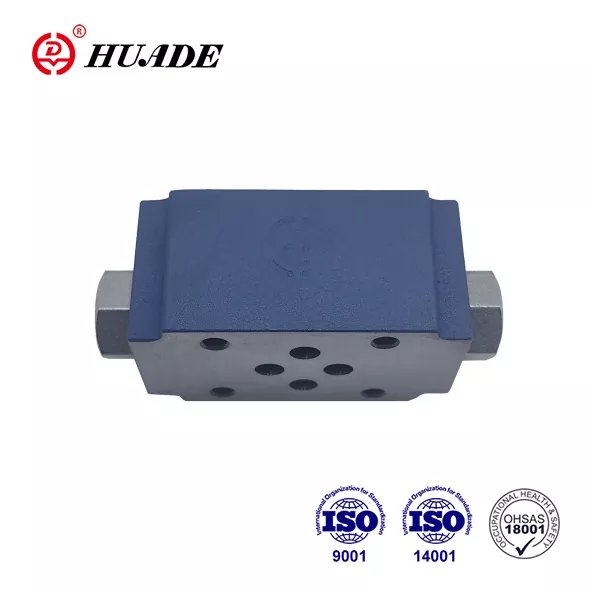

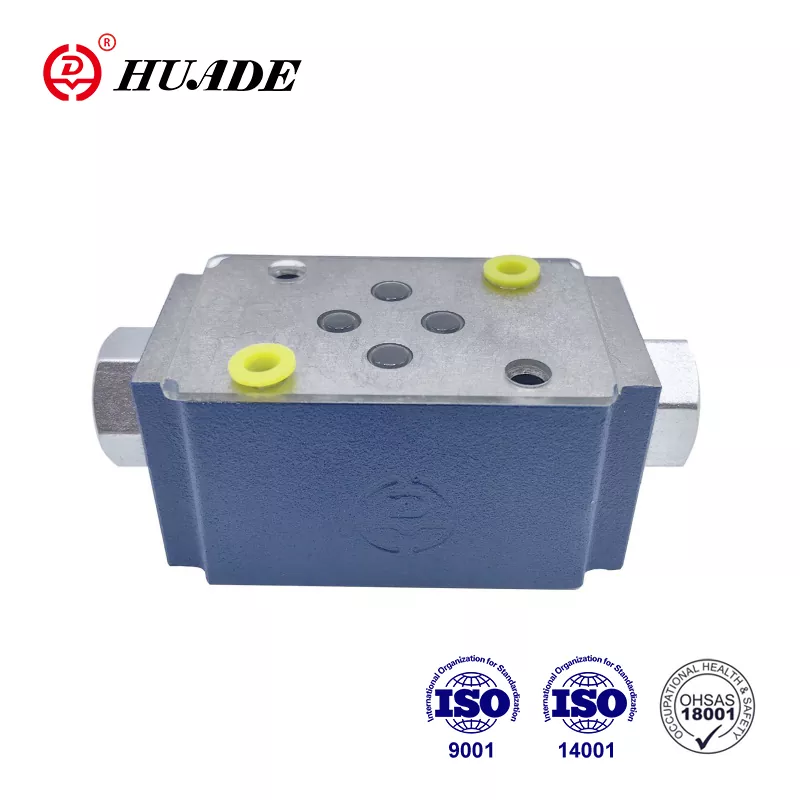

Placa sanduíche de válvula de retenção Z2S 6

Devido a sete anos de experiência em cooperação com a Rexroth desde 1979, Huade incorporou tecnologia de ponta da Rexroth. A válvula de retenção Huade® Z2S 6 pode substituir completamente a mesma série oferecida pela Rexroth. Tem um preço melhor. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas hidráulicas Huade® são utilizadas na indústria militar devido ao seu desempenho confiável. É mais avançado em tecnologia e mais durável que os produtos similares desta linha. É uma marca nacional bem conhecida na China.

Parâmetro do produto da placa sanduíche da válvula de retenção Z2S 6

Característica do produto e aplicação da placa sanduíche da válvula de retenção Z2S 6

Características:

▶ Para uso em montagens de empilhamento vertical

▶ Para o fechamento sem vazamentos de uma ou duas portas de serviço

▶ Padrão de portabilidade para Din 24 340 forma A, ISO4401 e CETOP - RP 121H

Aplicativo:

Esta válvula de retenção Z2S é usada para instalação de empilhamento vertical. Ele pode vedar uma ou duas portas de óleo em funcionamento sem vazamentos, conforme necessário.

Funções, seção, símbolos da placa sanduíche da válvula de retenção Z2S 6

As válvulas de retenção hidráulicas pilotadas tipo Z2S são do tipo placa sanduíche. São utilizados para o fechamento sem vazamentos de uma ou duas portas de serviço, mesmo por longos períodos de tempo. O fluxo livre ocorre de A1 para A2 ou B1 para B2. O fluxo em A1 B1 na direção oposta está bloqueado. Quando o fluido flui de A1 para A2, o carretel (1) é pressionado e empurrado para a direita, abrindo assim a válvula de gatilho esférico (2) que então abre o gatilho (3). Para garantir o fechamento correto da válvula, as portas de serviço A2 B2 da válvula direcional devem ser conectadas ao tanque na posição neutra.

Símbolo de Z2S

Vista em corte do Z2S 6

Exemplo de circuito típico de Z2S
