Quando você trabalha com máquinas industriais pesadas, é essencial compreender como a energia fluida se move pelo seu sistema. No coração de muitos sistemas hidráulicos de alto fluxo está um componente crítico chamado válvula de controle direcional, especificamente a série WH da Bosch Rexroth. Essas válvulas podem não parecer impressionantes à primeira vista, mas estão realizando um trabalho pesado em fábricas e ambientes industriais em todo o mundo.
O que torna as válvulas de controle direcional tão importantes
Pense em uma válvula de controle direcional como um guarda de trânsito para fluido hidráulico. Sua principal função é decidir para onde vai o fluido, o que controla diretamente o movimento do seu maquinário. Esteja você dando partida, parando, acelerando ou alterando a direção de um cilindro hidráulico, a válvula de controle direcional faz isso acontecer.
O tipo WH refere-se especificamente a válvulas de controle direcional operadas por piloto que utilizam pressão hidráulica para controlar o fluxo principal. Isso é mais importante do que você imagina. Quando você lida com altas taxas de fluxo e grandes volumes de fluido, uma simples válvula de operação direta simplesmente não tem força suficiente para realizar o trabalho. As forças que atuam em um grande carretel de válvula são enormes e é aí que a operação piloto se torna necessária.
A Bosch Rexroth projetou sua série WH para lidar exatamente com essas situações exigentes. Estas válvulas podem gerenciar pressões de até 350 bar e vazões que chegam a 1.100 litros por minuto. Para colocar isso em perspectiva, estamos falando de movimentar fluido hidráulico suficiente para alimentar prensas industriais enormes, equipamentos pesados de moldagem e grandes sistemas de manuseio de materiais.
Como realmente funcionam as válvulas de controle direcional da série WH
A beleza da válvula de controle direcional WH reside em seu design de dois estágios. Em vez de tentar mover diretamente um carretel grande e pesado, o sistema usa uma pequena válvula piloto para controlar uma válvula principal muito maior. É a amplificação de potência em ação.
Veja como funciona na prática. O estágio piloto utiliza uma pequena quantidade de pressão hidráulica para deslocar um pequeno carretel de válvula. Isto cria uma diferença de pressão que atua nas extremidades do carretel principal, muito maior. Essa diferença de pressão gera força suficiente para superar as forças e o atrito do fluido, permitindo que o carretel principal mude de posição e redirecione todo o fluxo do sistema.
A designação WH indica que este é um controle piloto puramente hidráulico. Todos os sinais de controle vêm de fontes de pressão hidráulica e não de solenóides elétricos. Isto torna as válvulas WH particularmente valiosas em ambientes onde os sistemas elétricos podem ser problemáticos, como aplicações subaquáticas, temperaturas extremas ou atmosferas explosivas.
Dentro do corpo da válvula, você encontrará um furo usinado com precisão onde o carretel de aço endurecido desliza para frente e para trás. O carretel possui relevos e ranhuras cuidadosamente projetados que se alinham com as portas no corpo da válvula. À medida que o carretel se move, ele abre e fecha esses caminhos de fluxo, direcionando o fluido para diferentes atuadores ou de volta ao tanque.
Diferentes configurações para diferentes necessidades
As válvulas de controle direcional vêm em várias configurações e a compreensão da terminologia ajuda na seleção da válvula certa. Os números que você vê nas descrições das válvulas referem-se ao número de portas e posições.
Uma válvula de quatro vias e três posições (escrita como 4/3) possui quatro conexões de fluido e três posições operacionais distintas. As quatro portas normalmente incluem alimentação da bomba, retorno do tanque e duas portas de trabalho que se conectam ao seu atuador. As três posições geralmente incluem duas posições ativas para mover o cilindro ou motor em qualquer direção, além de uma posição central.
Essa posição central é mais importante do que muitas pessoas imaginam. Numa configuração de centro fechado, todo o fluxo para quando a válvula retorna ao centro. Isso funciona bem com bombas de deslocamento fixo e quando você precisa de uma posição precisa. Um centro aberto permite que o fluxo da bomba retorne ao tanque na posição neutra, reduzindo a geração de calor, mas potencialmente permitindo que o atuador desvie sob carga. As configurações centrais tandem oferecem um meio-termo, descarregando a bomba enquanto bloqueiam as portas do atuador.
A série WH oferece todas estas condições centrais e muito mais. Você pode solicitar válvulas com centralização por mola, onde as molas empurram o carretel de volta para neutro, ou centralização por pressão, onde a pressão hidráulica mantém o carretel centralizado. Algumas aplicações necessitam de configurações de deslocamento de mola ou retentores hidráulicos que mantenham o carretel na posição em que foi comandado pela última vez.
Especificações técnicas importantes
Ao comparar válvulas de controle direcional, certas especificações informam o que a válvula pode realmente fazer em seu sistema. A série WH cobre tamanhos nominais de NG10 a NG32. Esse tamanho nominal está diretamente relacionado à quantidade de fluxo que a válvula pode suportar.
Uma válvula NG10 pode lidar com 200 a 300 litros por minuto, o que é adequado para máquinas de médio porte. Avance para NG32 e você verá a capacidade máxima de fluxo de 1.100 litros por minuto. Esse tamanho maior é o que você especificaria para as maiores prensas industriais ou equipamentos de produção de alta velocidade.
A classificação de pressão máxima de trabalho de 350 bar coloca as válvulas WH na categoria de alto desempenho. Muitos sistemas industriais operam entre 200 e 250 bar, portanto, ter essa capacidade de pressão extra proporciona uma margem de segurança e permite que a válvula funcione nos circuitos mais exigentes.
Todas as válvulas de controle direcional WH são montadas de acordo com os padrões ISO 4401. Este padrão internacional define exatamente onde as portas estão localizadas e como a superfície de montagem é usinada. Por que isso importa? Porque isso significa que você pode potencialmente trocar uma válvula Bosch Rexroth por uma equivalente Parker ou Eaton sem alterar seu coletor ou encanamento. Essa padronização economiza muito tempo e dinheiro no projeto e na manutenção do sistema.
As válvulas funcionam com fluidos hidráulicos de óleo mineral ou éster de fosfato em uma faixa de temperatura de 30 graus Celsius negativos a 80 graus Celsius positivos. Esta ampla janela operacional cobre a maioria dos ambientes industriais sem exigir compensação especial de temperatura.
Aplicações do mundo real onde as válvulas WH se destacam
Entre em qualquer instalação de fabricação pesada e você provavelmente encontrará válvulas de controle direcional da série WH em funcionamento. As siderúrgicas os utilizam para controlar prensas de conformação maciças. As fábricas de moldagem por injeção contam com eles para os sistemas de fixação de alta força que mantêm os moldes fechados sob extrema pressão.
Grandes máquinas-ferramentas apresentam outra aplicação comum. Quando um centro de usinagem CNC precisa posicionar rapidamente uma mesa pesada ou fixar uma peça de trabalho, uma válvula de controle direcional WH fornece a ação de comutação poderosa e decisiva necessária. A capacidade da válvula de lidar com altas vazões significa que esses movimentos acontecem rapidamente, reduzindo o tempo de ciclo e aumentando a produtividade.
Equipamentos de movimentação de materiais, como elevadores hidráulicos e plataformas elevatórias, também se beneficiam da tecnologia WH. Essas aplicações exigem confiabilidade acima de quase tudo, e o design simples e robusto de uma válvula de controle direcional operada por piloto oferece exatamente isso.
O que torna as válvulas WH particularmente adequadas para estas aplicações é a sua tolerância a condições operacionais menos que perfeitas. Os sistemas hidráulicos industriais muitas vezes não conseguem manter as condições de fluido ultralimpas exigidas pelas válvulas proporcionais mais sofisticadas. As válvulas WH funcionam de forma confiável com limpeza de fluido hidráulico em torno da ISO 4406 20/18/15, enquanto as válvulas proporcionais podem precisar de 19/16/13 ou melhor. Essa diferença nos requisitos de filtragem se traduz diretamente em custos operacionais mais baixos e intervalos de manutenção mais longos.
Comparando as válvulas WH com a concorrência
O mercado de válvulas de controle direcional industrial inclui vários players importantes além da Bosch Rexroth. A divisão Vickers da Eaton oferece a série DG3V-10 para operação piloto hidráulica e DG5V-10 para operação piloto solenóide. Estas competem diretamente com as válvulas WH e WEH, oferecendo capacidades de fluxo e classificações de pressão semelhantes.
A Parker Hannifin produz grandes válvulas operadas por piloto em sua série D81VW e na linha mais ampla da série D. Tal como as outras, estas válvulas estão em conformidade com as normas de montagem ISO 4401 e proporcionam um desempenho comparável.
O interessante sobre esse cenário competitivo é como as especificações de ponta se tornaram semelhantes. Todos os três principais fabricantes oferecem válvulas classificadas para pressão de 350 bar e vazão de 1.100 litros por minuto. Todos eles seguem os mesmos padrões de montagem. Esta convergência reflete as demandas do mercado por intercambialidade e criou uma situação em que a concorrência acontece mais em fatores secundários, como prazo de entrega, suporte técnico e opções de configuração específicas, em vez de puros limites de desempenho.

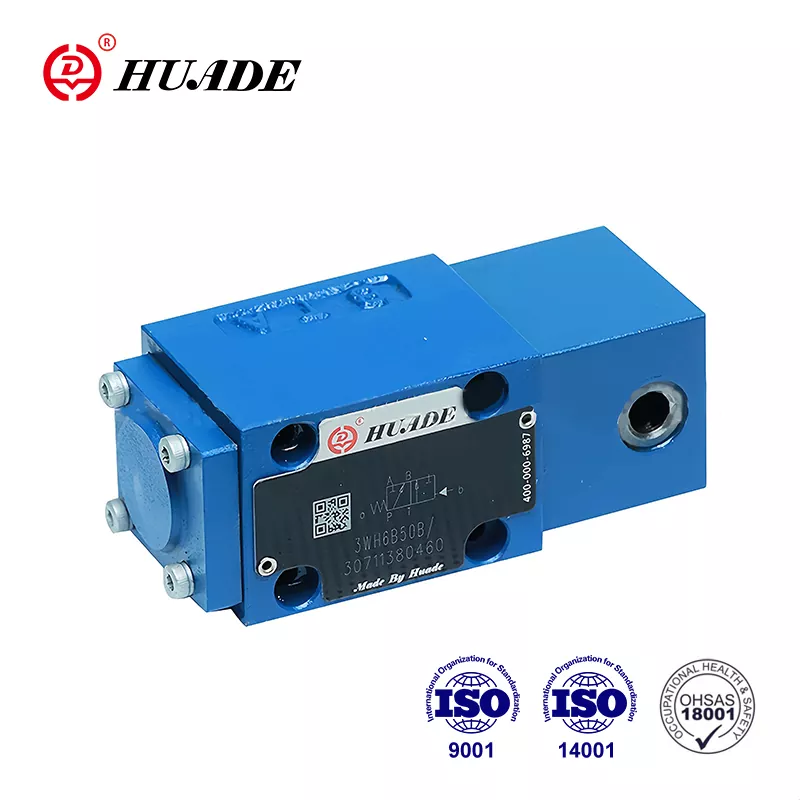

Os fabricantes asiáticos também entraram no mercado com válvulas compatíveis com ISO 4401. Empresas como Huade e Shanghai Lixin oferecem produtos compatíveis com WH a preços competitivos, particularmente atraentes para compradores em regiões de rápida industrialização. Embora essas alternativas possam não ter o mesmo reconhecimento de marca, elas seguem os mesmos princípios básicos de design e padrões de montagem.
Considerações de manutenção e problemas comuns
Uma vantagem significativa das válvulas de controle direcional da série WH é seu perfil de manutenção relativamente simples. Ao contrário das válvulas proporcionais sofisticadas, com tolerâncias restritas e sistemas de feedback complexos, as válvulas tradicionais operadas por piloto são bastante tolerantes.
O modo de falha mais comum é o travamento do carretel, geralmente causado por contaminação no fluido hidráulico. Partículas minúsculas podem acumular-se nos pequenos espaços entre o carretel e o furo, impedindo o movimento suave. Mudanças regulares de fluidos e filtragem adequada evitam a maioria desses problemas.
O vazamento interno se desenvolve com o tempo, à medida que o desgaste normal aumenta a folga entre o carretel e o furo. Isso se manifesta como velocidades mais lentas do atuador, força reduzida e aumento da geração de calor. Quando o vazamento interno se torna excessivo, a única solução real é a substituição da válvula. O custo de reconstrução normalmente excede o custo de uma válvula nova para a maioria dos tamanhos.
Vazamentos externos de vedações ou conexões geralmente são mais fáceis de resolver. Muitas vedações podem ser substituídas sem ferramentas especializadas. Porém, se o próprio carretel estiver danificado na área de vedação, será necessária a substituição.
A pressão de alimentação do piloto merece atenção especial nas válvulas WH. Como o circuito piloto controla a posição do carretel principal, quaisquer problemas com a pressão piloto afetam diretamente o funcionamento da válvula. Seja utilizando a alimentação do piloto interno da bomba principal ou a alimentação do piloto externo de uma fonte separada, essa pressão deve permanecer estável e adequada para uma mudança confiável.
O custo inicial de uma válvula de controle direcional de qualidade pode parecer significativo. Os conjuntos Bosch Rexroth de gama média podem custar cerca de 450 dólares, com configurações maiores ou mais complexas custando mais. No entanto, o custo total de propriedade depende muito da confiabilidade e da vida útil. As válvulas WH se mantêm durante anos de operação confiável com o mínimo de atenção.
O futuro da tecnologia de controle direcional
A indústria de válvulas hidráulicas não está parada. Duas tendências principais estão remodelando o cenário, embora nenhuma tenha tornado obsoletas as válvulas estilo WH.
As válvulas de controle direcional proporcional oferecem controle de fluxo continuamente variável em vez de simples comutação liga-desliga. Variando o sinal de entrada, você pode controlar com precisão a velocidade e a força do atuador. Isto traz vantagens significativas para aplicações que exigem movimento suave ou posicionamento exato. No entanto, as válvulas proporcionais exigem um fluido hidráulico muito mais limpo, exigem calibração regular e geralmente custam mais para adquirir e manter.
A hidráulica digital representa uma mudança mais fundamental na abordagem. Em vez de usar válvulas analógicas como a série WH ou válvulas proporcionais, os sistemas hidráulicos digitais usam conjuntos de válvulas liga-desliga de comutação rápida. Ao pulsar rapidamente essas válvulas, o sistema pode alcançar um controle preciso que rivaliza ou excede as válvulas proporcionais, mantendo ao mesmo tempo a simplicidade e a robustez dos componentes liga-desliga.
A hidráulica digital promete grandes economias de energia, eliminando muitas das perdas por estrangulamento inerentes aos sistemas tradicionais. A tecnologia também fornece redundância integrada, uma vez que múltiplas válvulas pequenas podem compensar se uma delas falhar. Os custos de produção poderão cair significativamente à medida que os volumes aumentarem, uma vez que as válvulas digitais são mais simples de fabricar do que as válvulas proporcionais de precisão.
Apesar desses avanços, as válvulas de controle direcional WH tradicionais mantêm vantagens importantes. Elas exigem componentes eletrônicos de controle menos sofisticados, toleram melhor a contaminação do que as válvulas proporcionais e integram-se perfeitamente aos sistemas existentes construídos em torno dos padrões ISO 4401. Para aplicações que necessitam de comutação robusta e de alto fluxo sem controle contínuo, as válvulas WH continuam sendo a solução mais econômica.
A Bosch Rexroth reconhece essas pressões concorrentes e desenvolveu sua estratégia Connected Hydraulics. Essa abordagem adiciona sensores e interfaces digitais aos componentes hidráulicos tradicionais, trazendo-os para ambientes da Indústria 4.0 sem exigir reprojetos completos do sistema. Uma válvula WH com sensores de pressão integrados e monitoramento de posição pode fornecer dados valiosos para manutenção preditiva, ao mesmo tempo em que desempenha sua função de comutação fundamental.
Fazendo a seleção correta da válvula
A escolha entre uma válvula de controle direcional WH tradicional e tecnologias mais recentes depende dos requisitos específicos da sua aplicação. Para novos sistemas que exigem controle preciso de velocidade ou perfis de movimento complexos, válvulas proporcionais ou hidráulica digital fazem sentido, apesar de seus custos mais elevados e demandas de manutenção.
Para peças de reposição em sistemas existentes, as válvulas WH geralmente representam a escolha mais prática. Eles atendem aos padrões de montagem padrão ISO 4401, funcionam com circuitos piloto existentes e fornecem confiabilidade comprovada. Concentre sua seleção de fornecedores em empresas que oferecem bom suporte técnico e opções de configuração específicas que você precisa, como tempos de comutação ajustáveis ou centralização de pressão.
Quando o controle de contaminação é difícil ou impossível de ser alcançado, as válvulas de controle direcional operadas por piloto tradicionais superam claramente as alternativas proporcionais. Indústrias como mineração, silvicultura e demolição frequentemente se enquadram nesta categoria. As folgas internas maiores e o design mais simples da válvula WH toleram condições que destruiriam rapidamente controles mais sofisticados.
A chave é combinar a tecnologia da válvula com as necessidades reais do sistema, em vez de escolher automaticamente a opção mais recente. As válvulas de controle direcional da série WH permanecem em produção há décadas porque resolvem problemas reais de forma eficaz. Eles continuarão atendendo a sistemas industriais enquanto existirem aplicações que valorizem a simplicidade, a robustez e a capacidade de alto fluxo em vez do controle variável contínuo.
Compreender como essas válvulas funcionam, o que elas fazem bem e onde as alternativas podem servir melhor ajuda você a tomar decisões informadas para seus sistemas hidráulicos específicos. Esteja você mantendo equipamentos existentes ou projetando novas instalações, a válvula de controle direcional WH merece ser considerada uma solução comprovada e confiável para aplicações de controle de fluidos de alta potência.
