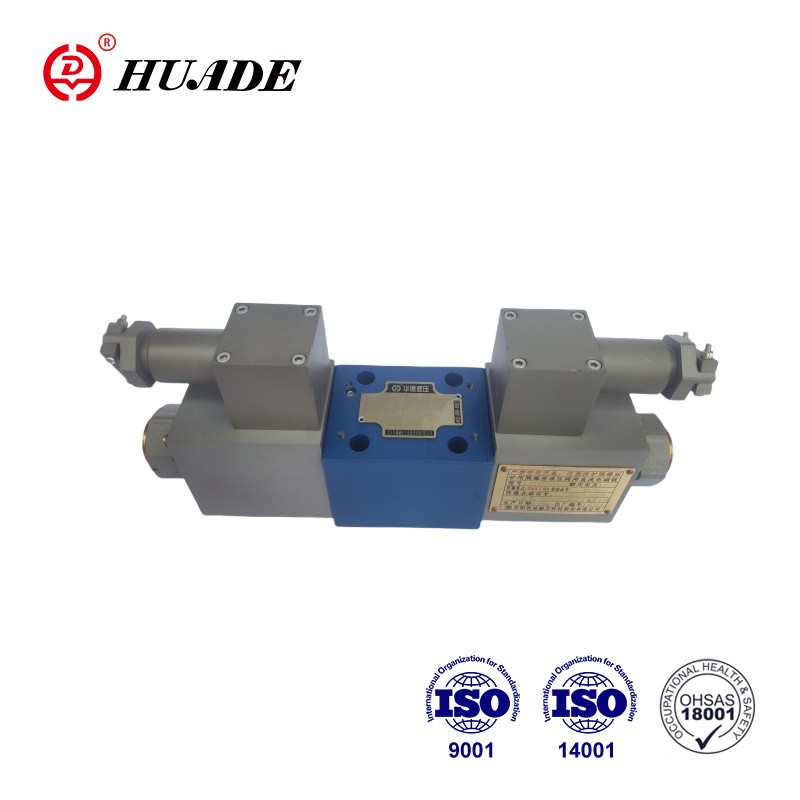

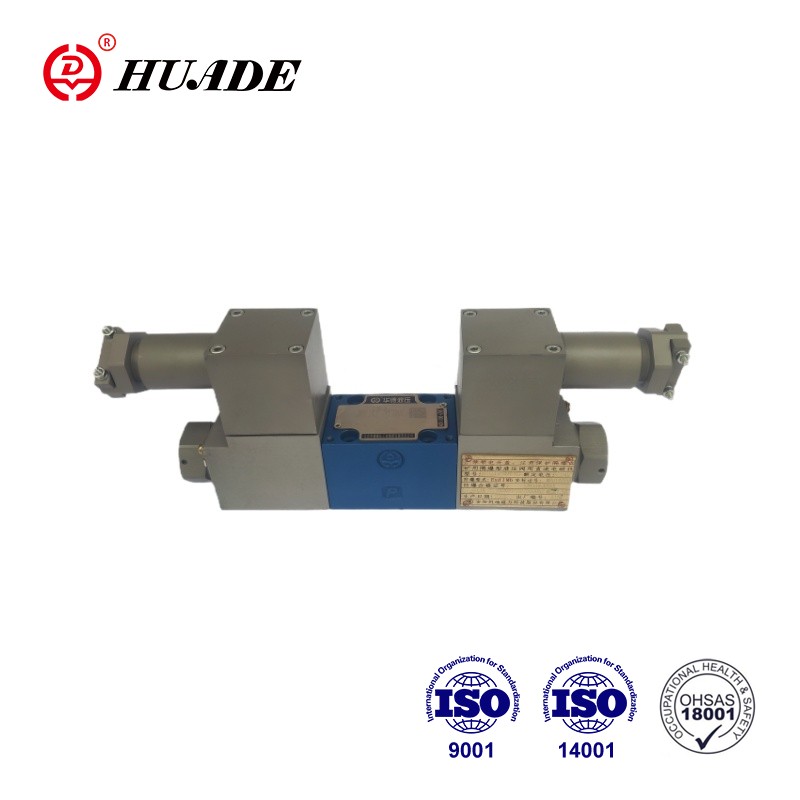

As válvulas direcionais proporcionais à prova de explosão 4WRA 6-2X da Huade são válvulas direcionais proporcionais de 4/2 e 4/3 vias. Eles são projetados como componentes de operação direta para montagem em subplaca. São acionados por meio de solenóides proporcionais com rosca central e bobina removível. Os solenóides são controlados por meio de controle eletrônico externo. Esta válvula à prova de explosão 4WRA 6-2X possui uma ampla gama de aplicações, principalmente em áreas onde é necessário controle preciso do fluxo do sistema hidráulico, pressão, velocidade e outros parâmetros.
| Hidráulico | |||
| Instalação | Opcional, de preferência horizontal | ||
| Tamanho nominal | 6 | 10 | |
| Peso (kg) | 4WRA...2X | 2 | 6.6 |
| Fluxo nominal Qvnom em △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histerese (%) | ≤5 | ||
| Período de reversão (%) | ≤1 | ||
| Sensibilidade de resposta (%) | ≤ 0,5 | ||
| Pressão máxima de operação | Portas A,B,P (barra) | 350 | |
| Porta T (barra) | 210 | ||
| Fluido de pressão | Óleo mineral (HL,HLP) conforme DIN 51524 | ||
| Outros fluidos sob pressão sob consulta! | |||
| Faixa de temperatura do ar ambiente (℃) | 4WRA...2X | -20°C a 70°C(-4°F a 158°F) | |
| Faixa de viscosidade (mm2/s) | 20 a 380 (de preferência 30 a 46) | ||
| Aula de limpeza de fluidos | NAS1638 classe 9 ou ISO 4406 classe 20/18/15 | ||
| Elétrica | ||||
| 1)Dados do solenóide | ||||
| Tipo de tensão | CC | |||
| Sinal de valor de comando para 4WRA | ±10Vou4~20mA | |||
| Corrente máxima por solenóide (A) | 2.5 | 1.5 | 0.8 | |
| Resistência da bobina solenóide (Ω) | Valor frio a 20°C | 2 | 4.8 | 19.5 |
| Valor máximo quente | 3 | 7.2 | 28.8 | |
| Obrigação (%) | DE100% | |||
| Temperatura máxima da bobina (℃) | 150 | |||
| Proteção de válvula conforme EN60529 | IP65 | |||
| 2) Eletrônica de controle | ||||
| Amplificador | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Tensão de alimentação (V) | Tensão nominal | 24 | ||
| Valor limite inferior | 21/22(4WRA) | |||
| Valor limite superior | 35 | |||
| Consumo de energia do amplificador (A) | Imax | <1,8 | ||
| Corrente de impulso | 3 | |||
Características:
▶Válvula direcional proporcional de operação direta para controlar a direção e a magnitude de um fluxo
▶Para montagem em subplaca: padrão de porta em conformidade com ISO4401
▶Atuação por meio de solenóides proporcionais com rosca central e bobina removível
▶Carretel de controle centrado na mola
Aplicativo:
A válvula direcional proporcional à prova de explosão 4WRA 6-2X pode ser usada na fabricação de máquinas pesadas, máquinas-ferramentas e automação industrial.
As válvulas são compostas basicamente por: Corpo (1) com superfície de montagem, Carretel de controle (3) com molas de compressão (2), Solenóides (4) com rosca central.
Com os solenóides (4), desenergizados, o carretel de controle (3) é mantido na posição central pelas molas de compressão (2).
Operação direta do carretel de controle (3) energizando um dos solenóides proporcionais (4), por exemplo. controle do solenóide para a direita, depois movimento do carretel de controle (3) para a esquerda em proporção ao sinal de entrada elétrica e conexão de P a A e B a T através de seções transversais em forma de orifício com características de fluxo progressivo.
4WRA(E)...A-2X as válvulas de 2 posições comutadas são, no entanto, equipadas apenas com solenóide "a". Um plugue (6) é colocado no solenóide proporcional "b".
Símbolos da válvula direcional proporcional à prova de explosão 4WRA 6-2X
