As válvulas de controle de fluxo são como os semáforos do mundo industrial. Assim como os semáforos controlam o fluxo de carros em ruas movimentadas, essas válvulas controlam o fluxo de líquidos, gases e vapor em tubulações e sistemas. Esteja você bombeando água, movimentando petróleo através de tubulações ou controlando a pressão do ar em máquinas, as válvulas de controle de fluxo garantem que tudo se mova na velocidade e pressão corretas.
O que são válvulas de controle de fluxo?

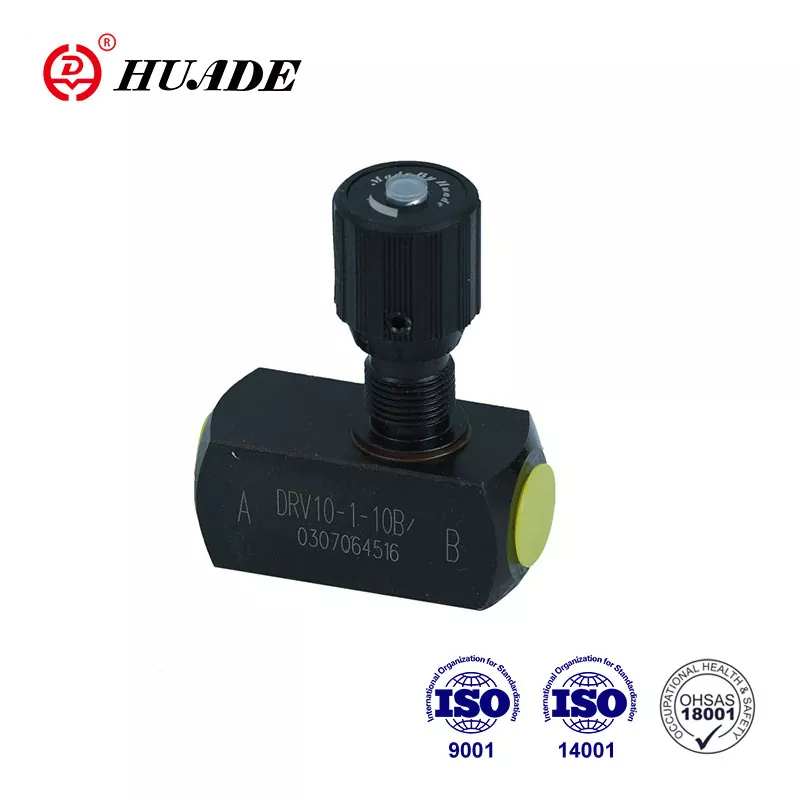

Uma válvula de controle de fluxo é um dispositivo que controla a quantidade de fluido que flui através de um tubo ou sistema. Pense nisso como uma torneira na sua cozinha – você pode abri-la para deixar sair mais ou menos água. Mas as válvulas de controle de fluxo são muito mais precisas e podem funcionar automaticamente sem que alguém as gire manualmente.
Essas válvulas têm quatro funções principais:
Controle de velocidade:Eles controlam a rapidez com que as coisas se movem nos sistemas hidráulicos, como os braços dos equipamentos de construção.
Distribuição de Fluxo:Eles dividem o fluxo entre diferentes caminhos, como dividir a água em diferentes zonas de irrigação em seu quintal.
Proteção de fluxo:Eles evitam que muito fluido flua, o que pode danificar o equipamento.
Controle de pressão:Eles mantêm a pressão nos sistemas estável e segura.
Como funcionam as válvulas de controle de fluxo?
A ideia básica é simples: ao diminuir ou aumentar a abertura, você pode controlar a quantidade de fluido que flui através dela. É como colocar o polegar na ponta de uma mangueira de jardim: quanto menor a abertura, menos água sai (mas sai mais rápido).
As válvulas de controle de fluxo funcionam de várias maneiras:
- Abertura Fixa:Algumas válvulas têm um tamanho de abertura definido que não muda.
- Abertura variável:Outros podem ajustar o tamanho da abertura com base nas condições.
- Compensação de pressão:As válvulas inteligentes ajustam-se automaticamente para manter o fluxo estável mesmo quando a pressão muda.
- Controle Eletrônico:As válvulas modernas usam sinais de computador para fazer ajustes muito precisos.
Tipos de válvulas de controle de fluxo
Por Método de Compensação
Válvulas sem compensação de pressão
Estes são o tipo mais simples. Possuem abertura fixa ou ajustável, mas o fluxo muda quando a pressão muda. Eles funcionam melhor quando a pressão do sistema permanece razoavelmente estável. Eles são baratos e simples, mas não muito precisos quando as condições mudam.
Válvulas Compensadas por Pressão
Essas válvulas são mais inteligentes. Eles possuem peças especiais que ajustam automaticamente a abertura para manter o fluxo estável mesmo quando a pressão muda. Eles têm precisão de 3 a 5% e funcionam muito bem quando a pressão do sistema sobe e desce muito.
Válvulas Operadas por Piloto
Estes usam uma pequena válvula “piloto” para controlar uma válvula principal maior. Eles são muito responsivos e funcionam bem para aplicativos de alto fluxo onde você precisa de mudanças rápidas.
Por tipo de estrutura
Válvulas de esfera
Estes têm uma bola com um buraco. Ao girar a bola, você pode abrir ou fechar o caminho do fluxo. Eles são ótimos para controle rápido de ligar/desligar e vedar muito bem. Você os encontrará em refinarias de petróleo e sistemas de aquecimento. No entanto, eles não são os melhores para controle de fluxo preciso.
Válvulas Borboleta
Eles possuem um disco que gira para controlar o fluxo. Eles são leves e criam pouca queda de pressão. Eles funcionam bem para grandes tubulações e sistemas de água. Eles são compactos, mas não vedam perfeitamente em altas pressões.
Válvulas de agulha
Eles têm uma agulha pontiaguda que cabe em um assento em forma de cone. Eles proporcionam um controle muito preciso e são perfeitos para ajustes pequenos e precisos. Você os verá em laboratórios e equipamentos analíticos. Eles são muito precisos, mas lidam apenas com pequenos fluxos.
Válvulas Globo
Esses são burros de carga do controle de fluxo. Eles têm boa capacidade de controle de fluxo e funcionam em muitas aplicações, como fábricas de produtos químicos, usinas de energia e refinarias de petróleo. Eles criam mais queda de pressão, mas proporcionam excelente controle.
Válvulas de gaveta
Estes têm um portão plano que desliza para cima e para baixo. Quando totalmente abertos, criam muito pouca queda de pressão. Eles são usados principalmente para controle liga/desliga, não para controle de fluxo. Você os encontrará isolando seções de sistemas de tubulação.
Válvulas de Diafragma
Eles usam um diafragma flexível para controlar o fluxo. Eles vedam perfeitamente e resistem bem à corrosão. Eles são perfeitos para processamento farmacêutico e de alimentos, onde não há vazamentos. Eles têm limites de pressão e temperatura.
Válvulas de manga flexível
Eles apertam um tubo flexível para controlar o fluxo. Eles são econômicos e ótimos para lidar com lamas com partículas sólidas. As estações de mineração e tratamento de águas residuais os utilizam com frequência. Eles são baratos, mas têm limites de pressão e temperatura.
Por tipo de atuador
Atuadores Pneumáticos
Estes usam ar comprimido para operar a válvula. Eles são confiáveis, rápidos e econômicos. Eles funcionam muito bem onde não há eletricidade disponível e podem circular milhões de vezes. No entanto, eles têm potência limitada e vida útil mais curta do que outros tipos.
Atuadores Elétricos
Estes usam motores elétricos (CA ou CC) para operar válvulas. Eles são muito eficientes, limpos, silenciosos e precisos. Você pode controlá-los remotamente e eles economizam energia. Eles custam mais inicialmente e podem superaquecer com ajustes frequentes.
Atuadores Hidráulicos
Eles usam fluido hidráulico para obter energia. Eles produzem uma força muito alta e duram muito tempo. Eles são perfeitos para aplicações pesadas, mas criam sistemas complexos com riscos potenciais de vazamento.
Onde as válvulas de controle de fluxo são usadas?
Sistemas Hidráulicos
Em equipamentos de construção como escavadeiras e tratores, as válvulas de controle de fluxo controlam a rapidez com que os braços e caçambas se movem. Eles também distribuem energia hidráulica para diferentes funções e mantêm a pressão do sistema segura.
Sistemas Pneumáticos
Em sistemas pneumáticos, essas válvulas controlam a rapidez com que os cilindros pneumáticos se estendem e retraem. Eles evitam movimentos bruscos e reduzem o desgaste do equipamento.
Petróleo e Gás
Controle o fluxo em tubulações, gerencie níveis de líquidos em tanques de separação e regule a pressão em todos os sistemas.
Tratamento de Água
Distribua água pelas cidades, evite o consumo excessivo e controle os processos de tratamento.
Química e Farmacêutica
Misture ingredientes com precisão, controle as taxas de reação e mantenha a qualidade do produto.
Fabricação
Controle velocidades em equipamentos automatizados, gerencie prensas hidráulicas e coordene diversas funções da máquina.
Alimentos e Bebidas
Controle os fluxos de ingredientes, gerencie temperaturas e mantenha as condições sanitárias.
Ambientes Especiais
- Ambientes Corrosivos:Use materiais especiais como aço inoxidável para resistir ao ataque químico.
- Áreas Explosivas:Use projetos à prova de explosão certificados para locais perigosos.
- Alta temperatura/pressão:Projetos especiais lidam com condições extremas com segurança.
- Aplicações Sanitárias:Atenda aos rígidos padrões de limpeza para a produção de alimentos e medicamentos.
Calculadora de dimensionamento de válvula de controle de fluxo
Como escolher a válvula de controle de fluxo correta
Escolher a válvula certa é como escolher a ferramenta certa para um trabalho. Você precisa considerar vários fatores:
Propriedades de Fluidos
- Que tipo de fluido: líquido, gás ou vapor?
- Qual é a espessura (viscosa)?
- É corrosivo ou limpo?
- Qual faixa de temperatura?
- Quais níveis de pressão?
Requisitos de desempenho
- Quanto fluxo você precisa (mínimo, normal, máximo)?
- Quão preciso o controle precisa ser?
- Com que rapidez deve responder às mudanças?
- Qual é a faixa de ajuste necessária?
Integração de Sistemas
- Qual tamanho e tipo de tubo?
- Como ele será conectado (flangeado, rosqueado, soldado)?
- Que tipo de atuador (ar, elétrico, hidráulico)?
- Quais sinais de controle (analógico, digital)?
Condições Ambientais
- Temperatura operacional e umidade
- Requisitos de segurança (à prova de explosão, à prova de fogo)
- Acessibilidade de manutenção
- Considerações de custo (inicial e operacional)
Características de Fluxo
A maioria das válvulas tem um destes padrões de fluxo:
Linear:O fluxo aumenta constantemente com a abertura da válvula – ideal para aplicações simples.
Porcentagem igual:O fluxo aumenta exponencialmente - usado em 90% das aplicações porque proporciona melhor controle.
Abertura rápida:Pequenos movimentos criam grandes mudanças de fluxo - usados para aplicações liga/desliga.
Manutenção e solução de problemas
Como qualquer dispositivo mecânico, as válvulas de controle de fluxo precisam de cuidados regulares para funcionarem corretamente.
Problemas comuns
Problemas de fluxo
- Fluxo inconsistente geralmente significa sujeira, desgaste ou ajuste errado
- O baixo fluxo geralmente indica bloqueios ou peças desgastadas
- Fluxo flutuante sugere problemas de pressão ou sinais de controle instáveis
Problemas de vazamento
- Vazamentos externos vêm de vedações desgastadas ou conexões soltas
- Vazamentos internos acontecem quando as sedes das válvulas se desgastam ou detritos ficam presos
- Vazamentos nas gaxetas ocorrem quando as vedações ao redor da haste envelhecem
Problemas de desempenho
- A operação pegajosa sugere corrosão, detritos ou falta de lubrificação
- A resposta lenta indica problemas no atuador ou no sinal de controle
- Ruído excessivo geralmente significa cavitação, vibração ou fluxo turbulento
Estratégia de Manutenção
Manutenção preventiva
- Verifique mensalmente quanto a vazamentos, desgaste e corrosão
- Teste o fluido hidráulico e os filtros trimestralmente
- Lubrifique as peças móveis regularmente
- Calibre e teste o desempenho periodicamente
Monitoramento de condição
- Use manômetros para detectar bloqueios ou desgaste
- Monitore as taxas de fluxo para identificar mudanças de desempenho
- Observe as temperaturas para evitar danos
- Analise a vibração para detectar problemas mecânicos antecipadamente
Processo de solução de problemas
- Verifique cada componente sistematicamente
- Encontre a causa raiz, não apenas os sintomas
- Verifique o desempenho após os reparos
- Mantenha registros detalhados de manutenção
O futuro das válvulas de controle de fluxo
A tecnologia está tornando as válvulas de controle de fluxo mais inteligentes e eficientes.
Tecnologia de válvula inteligente
Integração com Internet das Coisas (IoT)
As válvulas modernas incluem sensores de pressão, temperatura, fluxo e vibração. Eles coletam dados continuamente e podem ser monitorados remotamente através de smartphones ou computadores. Os sistemas baseados em nuvem analisam esses dados para fornecer sugestões de otimização.
Aplicações de Inteligência Artificial
Algoritmos de IA podem prever quando as válvulas precisam de manutenção antes que falhem. Eles ajustam automaticamente as configurações da válvula com base nas condições variáveis e podem detectar padrões operacionais incomuns que podem indicar problemas.
Tecnologia Gêmea Digital
Os engenheiros criam cópias virtuais de válvulas físicas que simulam o desempenho e permitem testes em ambientes virtuais. Isso ajuda a otimizar projetos e treinar operadores sem arriscar equipamentos reais.
Integração da Indústria 4.0
Conectividade do sistema
As válvulas modernas se comunicam usando redes industriais e processam dados localmente para uma resposta mais rápida. Eles se integram perfeitamente aos sistemas de execução de fabricação e usam protocolos de comunicação padronizados.
Maior automação
Os sistemas operam com intervenção humana mínima, coordenam múltiplas válvulas automaticamente e otimizam seu próprio desempenho. Eles podem até diagnosticar e recuperar automaticamente certas falhas.
Tendências de Sustentabilidade
Eficiência Energética
Novos projetos recuperam energia das diferenças de pressão, reduzem o consumo de energia do sistema através de controle preciso e otimizam sistemas inteiros para máxima eficiência.
Requisitos Ambientais
Regulamentações mais rigorosas exigem emissões mais baixas, materiais sustentáveis, melhores programas de reciclagem e processos de fabrico mais ecológicos.
Histórias de sucesso do mundo real
Indústria de Petróleo e Gás
Uma grande empresa de dutos instalou válvulas inteligentes de controle de fluxo que eliminaram a manutenção manual por cinco anos, mantendo ao mesmo tempo o controle preciso de fluidos multifásicos.
Tratamento de Água
Um sistema de água municipal usava válvulas redutoras de pressão de 24 polegadas para proteger suas tubulações de distribuição, mantendo ao mesmo tempo uma pressão de água consistente em toda a cidade.
Fabricação
Uma linha de montagem automotiva melhorou a precisão da produção em 15% após a instalação de válvulas pneumáticas de controle de fluxo que controlavam com precisão os movimentos do robô.
Aprendendo mais sobre válvulas de controle de fluxo
Se você quiser saber mais sobre válvulas de controle de fluxo, aqui estão alguns recursos excelentes:
Aprendizagem on-line
- Canais educacionais do YouTube oferecem explicações detalhadas com animações
- Os sites dos fabricantes fornecem guias de seleção e informações técnicas
- Associações do setor oferecem webinars e artigos técnicos
Desenvolvimento Profissional
- Fabricantes de válvulas oferecem cursos de treinamento
- Escolas de engenharia oferecem programas abrangentes
- As conferências do setor apresentam as mais recentes tecnologias e aplicações
Experiência prática
- Visite feiras para ver demonstrações de equipamentos
- Participe de visitas à fábrica quando possível
- Junte-se a organizações profissionais para oportunidades de networking e aprendizagem
As válvulas de controle de fluxo são componentes essenciais que mantêm nosso mundo moderno funcionando perfeitamente. Desde a água que sai da torneira até o combustível que flui pelas tubulações, esses dispositivos garantem que tudo se mova na velocidade e pressão corretas.
À medida que a tecnologia avança, as válvulas de controle de fluxo estão se tornando mais inteligentes, mais eficientes e mais ecológicas. Eles estão se integrando a sistemas digitais, prevendo suas próprias necessidades de manutenção e otimizando o desempenho automaticamente.
Quer você seja um engenheiro selecionando válvulas para um novo sistema, um técnico que faz manutenção em equipamentos existentes ou simplesmente curioso sobre como as coisas funcionam, compreender as válvulas de controle de fluxo ajuda você a apreciar os sistemas complexos que sustentam nossa vida diária.
O futuro das válvulas de controle de fluxo é brilhante, com inovações em tecnologia inteligente, sustentabilidade e integração de sistemas que continuam a melhorar o desempenho e, ao mesmo tempo, a reduzir o impacto ambiental. Mantendo-nos informados sobre esses desenvolvimentos e seguindo as melhores práticas de seleção e manutenção, podemos garantir que esses componentes críticos continuem a nos servir bem nos próximos anos.
