Quando um cilindro pneumático se move muito rápido ou tem dificuldade com o movimento stick-slip, a solução geralmente está na seleção e instalação adequadas da válvula de controle de fluxo. Uma válvula pneumática de controle de fluxo regula o fluxo de ar comprimido para controlar a velocidade do atuador, tornando-a essencial para qualquer sistema automatizado que exija tempo de movimento preciso. Ao contrário de suas contrapartes hidráulicas, essas válvulas devem lidar com a dinâmica de fluidos compressíveis, onde as taxas de pressão e as condições de fluxo sônico alteram fundamentalmente as características de controle.

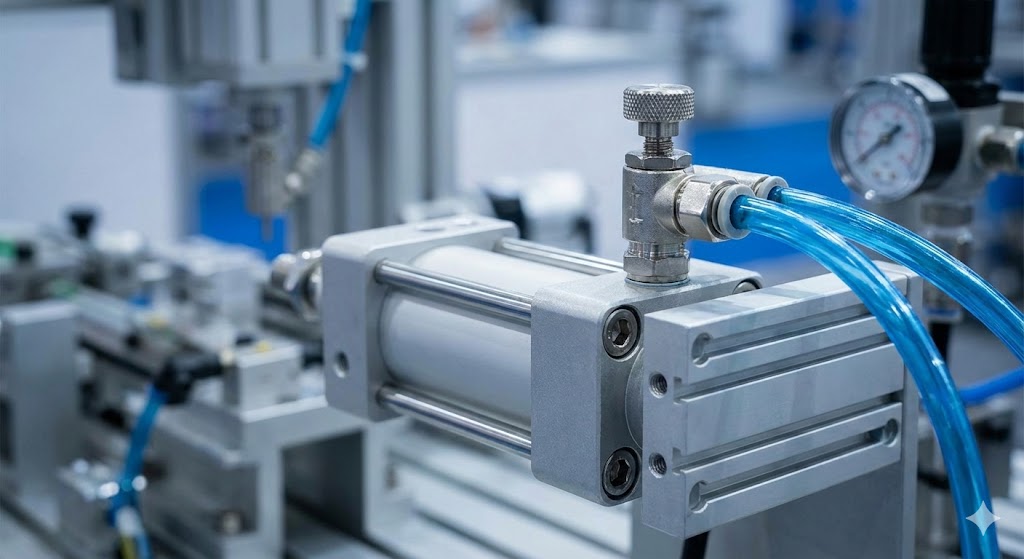

Como funcionam as válvulas pneumáticas de controle de fluxo
A função básica envolve a criação de uma restrição variável no caminho do ar. À medida que o ar comprimido passa através do orifício estreito, a energia da pressão é convertida em energia cinética, produzindo uma queda de pressão que reduz a taxa de fluxo a jusante. Mas o ar comprimido se comporta de maneira diferente dos líquidos incompressíveis, introduzindo complexidades que afetam a estabilidade do controle.
Quando o ar flui através de uma restrição, a relação entre a pressão a montante ($P_1$) e a pressão a jusante ($P_2$) determina o regime de fluxo. Em quedas de pressão moderadas, o fluxo aumenta proporcionalmente ao diferencial de pressão. No entanto, uma vez que a razão de pressão $P_2/P_1$ cai abaixo de um valor crítico (normalmente em torno de 0,528 para o ar), a velocidade do fluxo na garganta atinge a velocidade sônica local. Esta condição, chamada de fluxo sufocado ou fluxo sônico, representa um limite fundamental.
No fluxo bloqueado, a redução adicional da pressão a jusante não aumenta mais a taxa de fluxo de massa. O fluxo efetivamente "atingiu o máximo" na velocidade do som através desse tamanho de orifício. Este fenômeno físico proporciona estabilidade inerente aos sistemas pneumáticos.
Padrão de classificação de fluxo ISO 6358Os valores hidráulicos tradicionais de Cv são insuficientes para aplicações pneumáticas porque são baseados em fluxo de água incompressível. O padrão ISO 6358 aborda isso com dois parâmetros:
- Condutância sônica (C):Capacidade máxima de vazão em condições de obstrução, expressa em dm³/(s·bar).
- Razão de pressão crítica (b):O ponto de transição entre o fluxo subsônico e sônico (normalmente 0,2 a 0,5).
As equações de fluxo baseadas nesses parâmetros são:
Para fluxo bloqueado quando $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Para fluxo subsônico quando $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Onde $K_t$ é o fator de correção de temperatura.

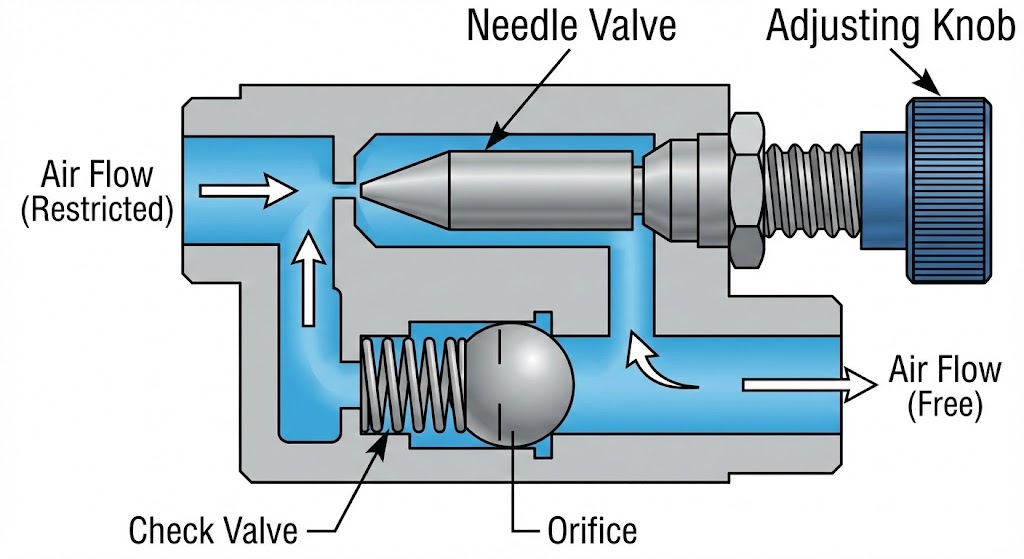

Construção Interna e Componentes
Um controlador de velocidade típico combina duas funções em um corpo compacto: estrangulamento e válvula de retenção direcional.
Materiais do corpo da válvula:A seleção depende do ambiente. O latão com revestimento de níquel atende às necessidades gerais da fábrica, enquanto o alumínio anodizado reduz o peso. O aço inoxidável (304/316) é essencial para áreas de lavagem, e os plásticos de engenharia (PBT) oferecem soluções leves e econômicas.
Projeto da válvula de agulha:Projetos de alta qualidade usam roscas de passo fino (10 a 15 rotações) para controle preciso na faixa de 10 a 50 mm/s. O ângulo de conicidade afeta a curva característica – conicidades lineares proporcionam alterações proporcionais, enquanto conicidades de porcentagem igual oferecem controle mais preciso em aberturas baixas.
Verifique a configuração da válvula:A válvula de retenção integrada permite fluxo livre no sentido inverso. Os tipos de vedação labial são compactos, mas podem vazar em baixa pressão; os tipos bola ou gatilho fornecem fechamento mais apertado, mas requerem mais espaço.
Estratégias de controle de entrada versus saída
A posição de instalação afeta fundamentalmente o comportamento do sistema. Esta distinção causa mais problemas de campo do que qualquer outro aspecto do controle de fluxo pneumático.
Controle de medição de saída (restrição de exaustão)Nesta configuração, a válvula de retenção permite o fluxo livre para dentro do cilindro enquanto a agulha restringe a saída do ar de exaustão da câmara oposta. O princípio de funcionamento cria uma almofada de pressão. À medida que o pistão se move, o ar de exaustão cria contrapressão, melhorando a rigidez e evitando o travamento.
Controle Meter-In (Restrição de Fornecimento)Aqui, a agulha restringe a entrada de ar enquanto a exaustão é liberada livremente. Isso geralmente leva a um movimento instável ("empurrões") porque a pressão da câmara de alimentação cai quando o volume aumenta, fazendo com que o pistão pare até que a pressão seja reconstruída.
"Em caso de dúvida, meça." Meter-out é a escolha padrão para cilindros de dupla ação. A medição deve ser reservada apenas para cilindros de ação simples (retorno por mola) ou aplicações específicas de partida suave.
| Característica | Medição de saída (exaustão) | Medição (fornecimento) |
|---|---|---|
| Suavidade de movimento | Excelente (evita o deslizamento) | Ruim (propenso a sacudir) |
| Manuseio de carga | Bom amortecimento para cargas ultrapassadas | Risco de fuga com cargas de gravidade |
| Estabilidade de velocidade | Alto (efeito almofada) | Variável (depende da oferta) |
| Melhores aplicativos | Cilindros de dupla ação | Cilindros de simples ação |
Processo de seleção e dimensionamento de válvulas
O dimensionamento adequado evita válvulas subdimensionadas que limitam a força do atuador e válvulas superdimensionadas que sacrificam a resolução do controle de velocidade.
Comece calculando o fluxo necessário com base nas especificações do cilindro:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Onde $A$ é a área do pistão (cm²), $L$ é o comprimento do curso (cm) e $t$ é o tempo do curso (segundos).
Queda de pressão:Limite a queda de pressão na válvula a 0,5-1,0 bar na vazão nominal. Gotas mais altas desperdiçam energia; gotas extremamente baixas indicam uma válvula superdimensionada com baixa resolução.
Instalação e solução de problemas
Instale a válvula de controle de fluxo o mais próximo possível da porta do cilindro. Longos trechos de tubulação criam um volume compressível agindo como uma mola de ar, degradando a resposta.
Ajuste Inicial:Comece com a agulha aberta 3-4 voltas. Se ocorrer stick-slip, verifique o controle de medição. Se o movimento for muito rápido, feche gradualmente em incrementos de um quarto de volta.
| Sintoma | Causa provável | Solução |
|---|---|---|
| Movimento espasmódico (stick-slip) | Controle meter-in em cilindro de dupla ação | Reconfigurar para medição |
| A velocidade muda no meio do curso | Flutuação da pressão de abastecimento | Instale regulador dedicado |
| Sem controle de velocidade | Contaminação ou agulha quebrada | Inspecione o filtro; substituir válvula |
| Cilindro desvia após parada | Verifique o vazamento interno da válvula | Substitua a válvula; verificar contaminação |
Manutenção e vida útil
As válvulas pneumáticas de controle de fluxo são qualificadas como componentes de baixa manutenção, mas a inspeção regular evita falhas inesperadas.
Sob condições industriais normais com ar devidamente filtrado (mínimo de 40 mícrons), as válvulas de qualidade fornecem5-10 anosda vida útil.
Fatores redutores de vida:
- Fornecimento de ar contaminado (diminui a vida útil da vedação)
- Temperaturas extremas além das classificações de vedação
- Ajuste agressivo causando desgaste da linha
- Exposição química (requer aço inoxidável/FKM)
À medida que os sistemas industriais evoluem, o controle de fluxo pneumático se adapta incorporando sensores e conectividade de rede. Embora os atuadores elétricos emergentes ofereçam precisão, os pneumáticos permanecem superiores para aplicações de alta velocidade e curso curto, atmosferas explosivas e ambientes de lavagem onde é necessária uma tolerância robusta à sobrecarga.
