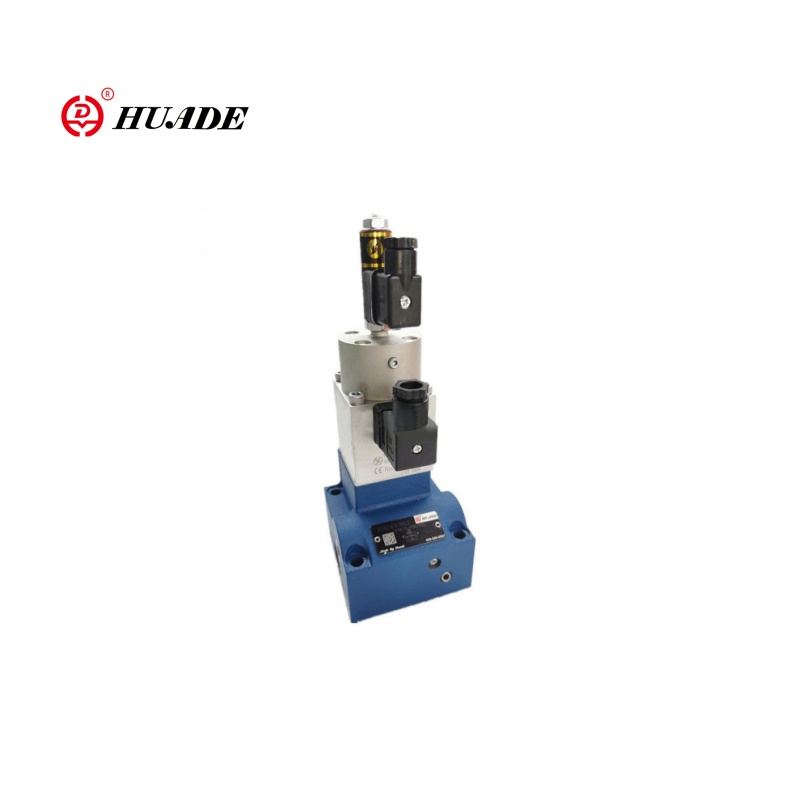

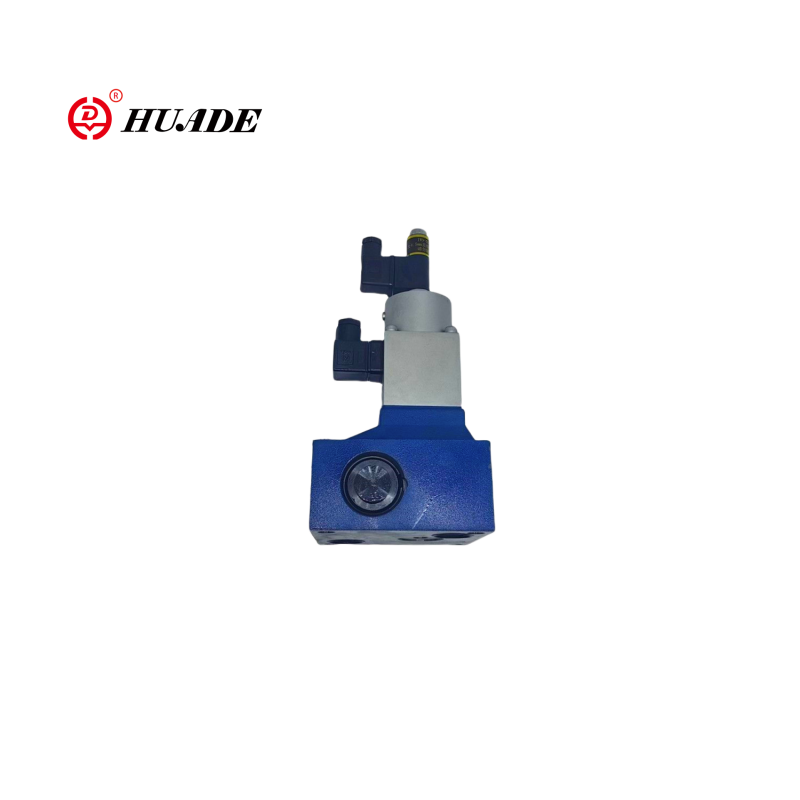

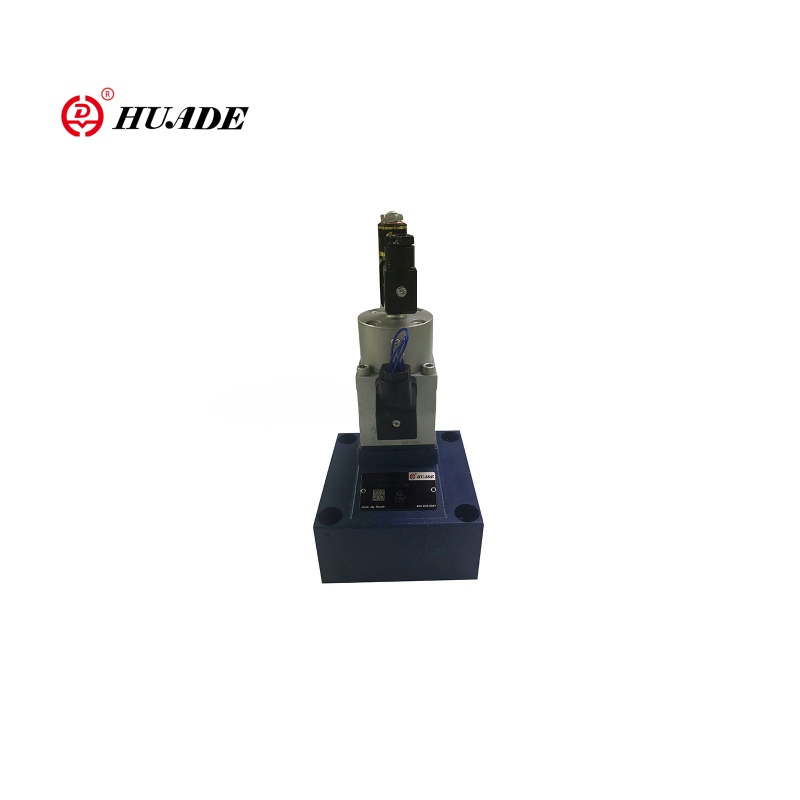

Válvula de controle de fluxo proporcional 2Fre16

A válvula de controle de fluxo proporcional 2FRE16 de 2 vias é uma válvula de controle de fluxo proporcional de alto desempenho, adequada para aplicações em que a velocidade dos atuadores hidráulicos (cilindros ou motores) precisa ser ajustada com precisão. Comparado à válvula proporcional 2FRE10, a válvula 2FRE16 tem um diâmetro maior, permitindo uma faixa de fluxo mais alta. E válvula proporcional 2FRE16 é adequada para sistemas hidráulicos de maior potência.

Parâmetro do produto da válvula de controle de fluxo proporcional 2Fre16

Hidráulico
Pressão operacional (MPA)	31.5
Diferencial de pressão mínima (MPA)	Tamanho 10	Tamanho 16
	0,3 ~ 0,8	0,6 ~ 1
Fluido de pressão	Óleo mineral (para vedação NBR), éster de fosfato (para selo FPM)
Faixa de viscosidade (mm2/s)	2,8 a 380
Faixa de temperatura do fluido de pressão (℃)	-20 a +70
Histerese (%)	＜ ± 1qmax
Repetibilidade (%)	＜ 1 QMAX
Spread de amostra (%)	＜ ± 2
Instalação	opcional
Peso (kg)	6	8.3
Elétrica
Tipo de tensão	DC 24V
Resistência da bobina do solenóide (ω)	Valor frio em 20 ℃ 10, valor quente máximo 13.9
Máx. Poder (VA)	50
Indutividade (MH)	6 a 8
Frequência do oscilador (KHz)	2.5
VT-5010S30 Demanda de isolamento IP65	IP65

Características:Recurso do produto e aplicação da válvula de controle de fluxo proporcional 2Fre16

▶ Válvula com um compensador de pressão para controle compensado por pressão de um fluxo

▶ Atuação por meio de um solenóide proporcional

▶ com feedback da posição elétrica do orifício de controle

▶ A bobina do transdutor de posição pode ser movida axialmente, facilitando o ajuste do ponto zero do orifício de controle, sem precisar tocar a eletrônica (hidráulica elétrica)

▶ Variação mínima da amostra da válvula e amplificador elétrico VT 5004 (ordem separada)

Aplicativo:

A válvula de controle de fluxo proporcional 2FRE16 é amplamente utilizada em sistemas hidráulicos industriais pesados, máquinas de engenharia e hidráulica móvel, metalurgia e equipamento de mineração.

Typical system examples：Excavator bucket control circuit

PLC → amplificador proporcional → 2fre16 → cilindros hidráulicos

                    ↑

 Sensor de pressão (feedback de loop fechado)

Ao ajustar o sinal elétrico de entrada, o movimento da caçamba pode ser acelerado/desacelerado suavemente para evitar o choque hidráulico.

Função e seção da válvula de controle de fluxo proporcional 2Fre16

As válvulas de controle de fluxo proporcionais do tipo 2fre têm uma função bidirecional. Eles podem, a partir de um valor de comando elétrico aplicado, regular um fluxo que é pressão e em grande medida compensado a temperatura.

Eles basicamente compreendem o alojamento (1), solenóide proporcional com transdutor de posição indutiva (2), medindo orifício (3), compensador de pressão (4), limitador de AVC (5), bem como uma válvula de retenção opcional (6).

A configuração do fluxo é determinada (0 BIS 100 %) no potenciômetro do valor do comando. O valor do comando aplicado, causas através do amplificador, bem como do solenóide proporcional, o ajuste do orifício de medição (3). A posição do orifício de medição (3) é obtida pelo transdutor de posição. Quaisquer desvios do valor do comando são compensados ​​pelo controle de feedback da posição.

O compensador de pressão (4) mantém a queda de pressão no orifício de medição (3) em um valor constante. O fluxo é, portanto, compensado por pressão.

A pequena deriva de temperatura é alcançada devido ao projeto do orifício de medição. Em um valor de comando de 0 %, o orifício de medição está fechado.

No caso de uma perda de energia ou uma quebra de cabo no transdutor de posição, o orifício de medição fecha. De um valor de comando de 0 %, é possível um início de salto. Através de duas rampas dentro do amplificador elétrico, é possível atrasar a abertura e o fechamento do orifício de medição.

Através da válvula de retenção (6) o fluxo livre é possível de B a A.

Strcture de Válvula de controle de fluxo proporcional 2Fre16

Símbolos da válvula de controle de fluxo proporcional 2Fre16
