Já assistiu um caminhão de lixo funcionar e se perguntou:"Como ele sabe que deve levantar o contêiner primeiro e depois incliná-lo perfeitamente?"Ou talvez você já tenha visto robôs de fábrica trabalhando em sequência perfeita e pensou:"O que os torna tão coordenados?"
A resposta pode surpreendê-lo - geralmente é um dispositivo simples, mas brilhante, chamado válvula sequencial de pressão. E ao final deste guia, você entenderá exatamente como esses “cérebros mecânicos” mantêm nosso mundo funcionando perfeitamente.

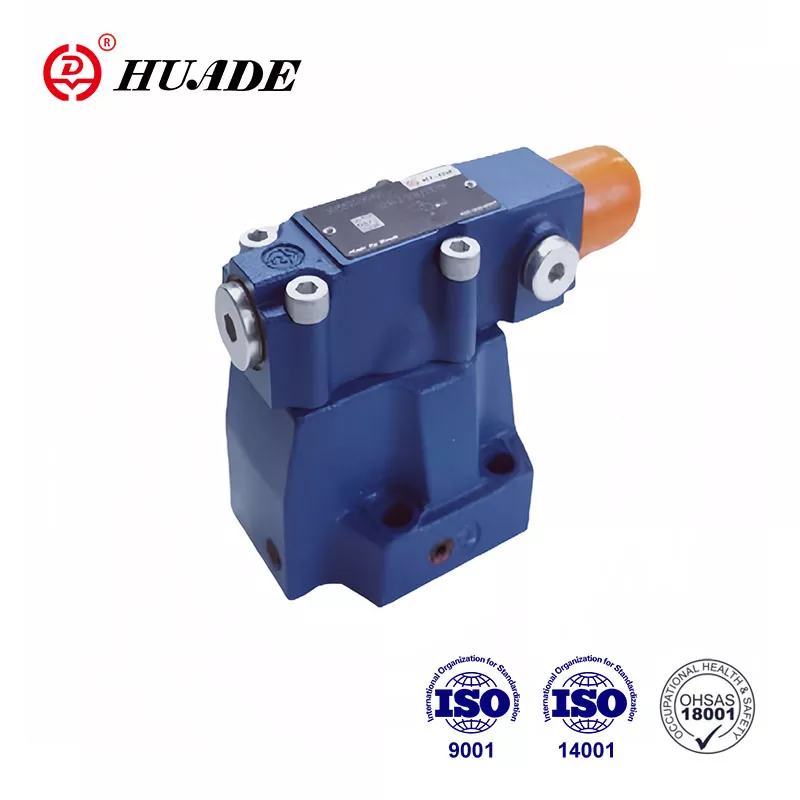

O que é uma válvula de sequência de pressão? (A resposta simples)
Uma válvula de sequência de pressão (parteválvula de controle de pressãosistemas) é como umsemáforo inteligente para sistemas hidráulicos. Assim como um semáforo controla quando os carros podem andar, esta válvula controla quando diferentes partes de uma máquina podem começar a funcionar.
Aqui está a ideia principal:Ele permanece fechado (luz vermelha) até que a pressão atinja um nível específico e, em seguida, abre (luz verde) para permitir que o fluido hidráulico flua para o próximo componente. Isso cria um sequenciamento automático sem a necessidade de computadores ou controles elétricos.
Exemplo rápido:
Pense em fazer um sanduíche de manteiga de amendoim:
Etapa 1:Prepare o pão (ação primária)
Espere:Certifique-se de que o pão esteja posicionado corretamente
Etapa 2:Adicione manteiga de amendoim (ação secundária)
Uma válvula de sequência de pressão faz o mesmo com as máquinas - garante que a Etapa 1 seja completamente concluída antes do início da Etapa 2.
Por que suas máquinas precisam de válvulas de sequência de pressão
Quer saber por que não podemos simplesmente deixar tudo acontecer de uma vez? Veja por que o sequenciamento adequado é importante:
Sem controle de sequência, você teria o caos. Imagine se a transmissão do seu carro tentasse mudar de marcha enquanto o motor ainda estava ligando ou se uma impressora 3D começasse a imprimir antes que a caçamba fosse aquecida. É exatamente isso que acontece em sistemas hidráulicos sem o sequenciamento adequado.
O caso de negócios (por que os engenheiros os amam):
Zero eletricidade necessária- Funciona em ambientes explosivos onde a eletrônica falha
Confiabilidade à prova de balas- Menos peças significam menos falhas (vida útil típica: mais de 10 anos)
Economia de custos- Pode substituir sistemas PLC de US$ 5.000 por uma válvula de US$ 200
Simplicidade de manutenção- A maioria dos técnicos pode atendê-los com ferramentas básicas
Pergunta real:Você prefere confiar em um programa de computador ou em um simples dispositivo mecânico em um ambiente sujo e de alta pressão? A maioria dos engenheiros experientes escolhe sempre a mecânica.
Como funciona uma válvula de sequência de pressão?
O princípio de funcionamento é bastante simples:
O Processo Básico:
A ação principal começa- O primeiro cilindro ou motor começa a funcionar
A pressão aumenta- Quando a primeira ação é concluída, o fluido para de se mover e a pressão aumenta
Válvula abre- Quando a pressão atinge o ponto de ajuste (como 400 PSI), a válvula de sequência abre
A ação secundária começa- O fluido flui para o segundo cilindro ou motor
Pense nisso como uma represa em um rio. A barragem (válvula de sequência) retém a água até que o nível da água (pressão) fique alto o suficiente. Em seguida, abre as comportas para deixar a água fluir rio abaixo.
Peças principais (conteúdo interno):
Corpo da válvula- A habitação principal (como uma casa)
Primavera- Define a "pressão do gatilho" (como uma fechadura de porta)
Parafuso de ajuste- Seu mostrador de pressão (como um termostato)
Porta de drenagem externa- Mantém as leituras precisas (como um orifício de alívio de pressão)
Para uma dica:O dreno externo é crucial - sem ele, a contrapressão pode enganar a válvula e fazê-la abrir no momento errado. Sempre especifique dreno externo no projeto do seu sistema.
Tipos de válvulas de sequência hidráulica: qual você precisa?
Ficou confuso sobre qual tipo escolher? Aqui está o detalhamento que o salvará de erros caros.
[Compare com outrostipos de válvula de controle de pressão]
1. Válvulas de sequência hidráulica de ação direta
Pense nisso como:Uma porta simples com mola
Tempo de resposta:Muito rápido (2-10 milissegundos)
Faixa de pressão:Até 5.000 PSI normalmente
Custo:Econômico (US$ 50-US$ 300)
Melhor para:Equipamentos móveis pequenos, aplicações de ciclo rápido
Desvantagem:Pode ficar "ansioso" em altas pressões
2. Válvulas de sequência de pressão operadas por piloto
Pense nisso como:Um sofisticado sistema de dois estágios
Tempo de resposta:Mais lento, mas constante (≈100 milissegundos)
Faixa de pressão:Até 10.000+ PSI
Custo:Maior investimento ($ 200-$ 1.500)
Melhor para:Grandes prensas industriais, fabricação de precisão
Vantagem:Estabilidade sólida sob condições variadas
Qual você deve escolher?Se você precisa de velocidade e simplicidade, opte pela ação direta. Se você precisa de precisão e lida com fluxos elevados, a operação por piloto é a sua resposta.
Aplicações de válvulas de sequência de pressão: onde você as encontrará funcionando
Curioso para saber onde essas válvulas realmente funcionam? Eles estão por toda parte – você provavelmente os encontra diariamente sem saber.
Fabricação e equipamentos industriais
Centros de usinagem CNC:Fixe a peça de trabalho → comece a cortar → retraia as ferramentas
Moldagem por injeção:Fechar molde → injetar plástico → ejetar peça
Prensas hidráulicas:Posicionar o material → aplicar pressão → liberar e ejetar
Aplicações de máquinas móveis
Caminhões de lixo:Levantar o contêiner → despejar e despejar → retornar à posição
Equipamento de construção:Implantar estabilizadores → levantar carga → retrair a lança
Maquinaria agrícola:Elevar o implemento → acionar a tomada de força → iniciar a operação
Sistemas Especializados
Controle de cilindro telescópico:Estenda as seções na sequência adequada para uma operação suave
Sistemas hidráulicos multiestágio:Coordene vários atuadores sem controles eletrônicos
O padrão?Sempre que você vê um equipamento hidráulico fazendo as coisas em perfeita ordem, é provável que haja uma válvula sequencial orquestrando o show.
Qual a diferença entre uma válvula de sequência de pressão e outras válvulas?
É fácil confundir válvulas de sequência de pressão com outras válvulas semelhantes. Veja como diferenciá-los.
[Saiba mais sobrefunções da válvula de alívio]
Válvula de sequência vs. válvula de alívio
| Recurso | Válvula de Sequência | Válvula de alívio |
|---|---|---|
| Propósito | Controla a ordem das operações | Protege o sistema contra alta pressão |
| Estado padrão | Fechado | Fechado |
| Quando abre | Na pressão definida para iniciar a próxima ação | Somente quando a pressão fica muito alta |
| Para onde vai o fluido | Para o próximo atuador | De volta ao tanque |
Válvula de sequência vs. válvula redutora
| Recurso | Válvula de Sequência | Válvula Redutora |
|---|---|---|
| Estado padrão | Normalmente fechado | Normalmente aberto |
| O que monitora | Pressão de entrada | Pressão de saída |
| Propósito | Iniciar a próxima operação | Limitar a pressão a jusante |
Guia de seleção de válvula de sequência hidráulica: acerte na primeira vez
Cansado de adivinhar qual válvula funcionará? Este é o passo a passo do seu processo de seleção:
Etapa 1: Conheça os requisitos do seu sistema
Pressão máxima do sistema:A válvula deve suportar 25% acima da sua pressão mais alta
Taxa de fluxo do circuito secundário:Calcule o GPM necessário (a válvula deve suportar 20% a mais)
Precisão necessária:±50 PSI para uso geral, ±10 PSI para trabalhos de precisão
Necessidades de tempo de resposta:Rápido (<50ms) ou estável (>100ms)
Passo 2: Verificação da Realidade Ambiental
Faça a si mesmo estas perguntas:
Qual é a faixa de temperatura? (As vedações padrão funcionam de -10°F a +200°F)
Quão sujo está o meio ambiente? (Considere a resistência à contaminação)
Qual tipo de fluido hidráulico? (Petróleo, sintético, de base biológica?)
Alguma preocupação com atmosfera explosiva? (Pode exigir certificações especiais)
Etapa 3: Calcule o tamanho da sua válvula
Fórmula simples para capacidade de fluxo:
Cv necessário = Taxa de fluxo (GPM) ÷ √(Queda de pressão na válvula)
Exemplo:Fluxo secundário de 20 GPM com queda de pressão disponível de 100 PSI precisa de Cv = 20 ÷ √100 = 2,0
Para uma dica:Sempre dimensione sua válvula 20-30% maior do que o calculado para evitar operar na capacidade máxima.
Dicas de instalação da válvula de sequência de pressão: evite erros dispendiosos
Pronto para instalar, mas preocupado em errar? Siga estas diretrizes testadas em campo:
Parâmetros críticos de configuração
Definir cálculo de pressão:Carga primária + margem de segurança de 50-100 PSI
Coordenação da válvula de alívio:Defina a válvula de alívio 150-200 PSI acima da válvula de sequência
Conexão de drenagem externa:Sempre conecte ao tanque (nunca conecte esta porta!)
Orientação de montagem:Siga as especificações do fabricante (geralmente qualquer posição OK)
Sequência de instalação que funciona
Verificação de pré-instalação:Verifique todas as portas e conexões
Válvula de montagem:Use especificações de torque adequadas (normalmente 15-25 ft-lbs para conexões)
Definir pressão inicial:Comece baixo, ajuste para cima durante o teste
Ciclo de teste:Execute vários ciclos completos antes do ajuste final
Afinar:Ajuste a pressão definida para um desempenho ideal
Erro comum de novato:Definir a pressão muito alta inicialmente. Sempre comece baixo e aumente - é mais fácil aumentar a pressão do que consertar equipamentos danificados.
Solução de problemas da válvula de sequência: corrija os problemas rapidamente
O sistema não está sequenciando corretamente? Aqui está o seu roteiro de diagnóstico:
Problema nº 1: a ação secundária não inicia
Sintomas:O cilindro primário completa o curso, mas o secundário nunca é ativado
Diagnóstico rápido:Verifique o manômetro do sistema durante a conclusão do curso primário
Soluções (em ordem de probabilidade):
Pressão de ajuste da válvula de sequência inferior
Limpar linha de drenagem bloqueada
Substitua a mola fraca ou quebrada
Verifique se a válvula de alívio não está abrindo muito cedo
Problema nº 2: ativação secundária prematura
Sintomas:Ambas as ações tentam acontecer simultaneamente
Causas raízes:Definir pressão muito baixa OU picos de pressão inesperados
Estratégia de correção:Aumente a pressão definida em incrementos de 25 PSI até obter o sequenciamento adequado
Problema nº 3: operação errática ou barulhenta
O que você ouvirá/verá:Vibração, vibração, ciclagem inconsistente
Suspeitos habituais:Fluido contaminado, ar no sistema, componentes internos desgastados
Plano de ação:
Verifique a limpeza do fluido (deve ser ISO 18/16/13 ou melhor)
Sangre o ar de todos os pontos altos
Se os problemas persistirem, reconstrua ou substitua a válvula
Dica de diagnóstico de emergência:Se você estiver perdendo tempo de produção, desvie temporariamente a válvula de sequência e opere manualmente enquanto encomenda peças.
Manutenção da válvula de sequência de pressão: Maximize seu investimento
Quer evitar tempos de inatividade inesperados? Estas estratégias de manutenção manterão suas válvulas funcionando por décadas:
A rotina de inspeção de 90 dias
Verificação visual:Procure vazamentos externos, corrosão, acessórios soltos
Verificação de pressão:Confirme se a pressão definida não mudou (tolerância de ±25 PSI)
Análise de fluidos:Verifique os níveis de contaminação e a condição do fluido
Contagem cíclica:Acompanhe as operações para agendamento de manutenção preditiva
Tarefas Anuais de Manutenção
Limpeza completa do sistema:Substitua filtros e fluido hidráulico
Calibração da válvula:Redefinir as pressões para as especificações originais
Inspeção de vedação:Verifique se há desgaste antes que eles falhem catastroficamente
Teste de desempenho:Verifique os tempos de resposta e a precisão da pressão
Realidade do orçamento de manutenção:Gastar US$ 200/ano em manutenção preventiva normalmente economiza mais de US$ 2.000 em reparos de emergência e perda de produção.
Dica de manutenção inteligente:Mantenha uma válvula sobressalente configurada e pronta. Quando surgirem problemas, troque as válvulas e reconstrua a unidade com falha off-line – tempo de inatividade mínimo, produtividade máxima.
Tendências tecnológicas da válvula de sequência: o que vem a seguir
Quer saber se as válvulas de sequência se tornarão obsoletas? Aqui está o que os especialistas do setor sabem:
Integração de válvula de sequência inteligente
Sensores IoT:Monitore ciclos, temperatura e desvio de pressão
Análise preditiva:IA prevê falhas com 30 a 60 dias de antecedência
Diagnóstico remoto:Verifique a integridade da válvula em seu telefone
Realidade de custos:As válvulas inteligentes custam 2 a 3 vezes mais, mas podem reduzir os custos de manutenção em 40%
Materiais e Design Avançados
Tecnologia de nano-revestimento:Prolonga a vida útil da vedação em 300-500%
Corpos de válvula compostos:Peso mais leve, melhor resistência à corrosão
Internos de baixo atrito:Reduz as perdas de energia em 15-25%
O debate eletrônico vs. mecânico
Vantagens do controle eletrônico:Infinitamente programável, preciso e rico em dados
Vantagens da válvula mecânica:Nenhuma programação necessária, funciona sem energia, solução de problemas mais simples
Realidade da indústria:Mesmo com o avanço da eletrônica, as válvulas de sequência mecânica mantêm forte participação de mercado em:
Aplicativos sensíveis ao custo
Ambientes perigosos
Locais remotos sem energia confiável
Sistemas simples onde a eletrônica adiciona complexidade desnecessária
Conclusão:As válvulas de sequência de pressão não vão a lugar nenhum - elas estão evoluindo para serem mais inteligentes e, ao mesmo tempo, permanecerem mecanicamente confiáveis.
Suas próximas etapas: colocando esse conhecimento em prática
Pronto para especificar, instalar ou solucionar problemas de uma válvula de sequência de pressão? Aqui está o seu plano de ação:
Para projetistas de sistemas:
Calcule suas necessidadesusando as fórmulas de dimensionamento fornecidas
Escolha o tipo de válvulacom base nas necessidades de velocidade versus precisão
Especifique o dreno externo- não deixe os empreiteiros economizarem nisso
Plano para acesso de ajuste- os técnicos agradecerão mais tarde
Para equipes de manutenção:
Comece aquela rotina de inspeção de 90 diasimediatamente
Estoque de peças de reposição comuns(molas, vedações, parafusos de ajuste)
Documente as pressões definidas atuaisantes que eles flutuem
Operadores de tremreconhecer sinais de alerta precoce
Para solucionadores de problemas:
Sempre verifique o básico primeiro- pressão, nível de fluido, condição do filtro
Mantenha um manômetro à mãopara diagnóstico rápido
Lembre-se da regra de drenagem externa- corrige 60% dos problemas da válvula de sequência
Dúvidas sobre sua aplicação específica?A maioria dos fabricantes de válvulas oferece suporte gratuito de engenharia de aplicação – aproveite sua experiência.
Pensamento final:A válvula de melhor sequência é aquela que é adequadamente selecionada, instalada corretamente e mantida regularmente. Domine esses fundamentos e você nunca mais terá problemas misteriosos de sequenciamento.
