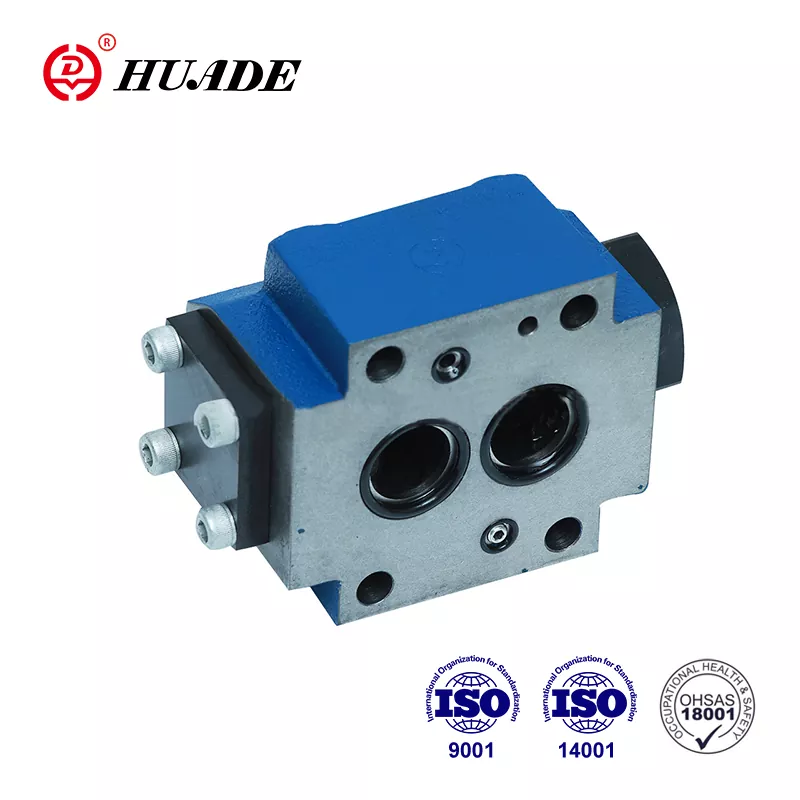

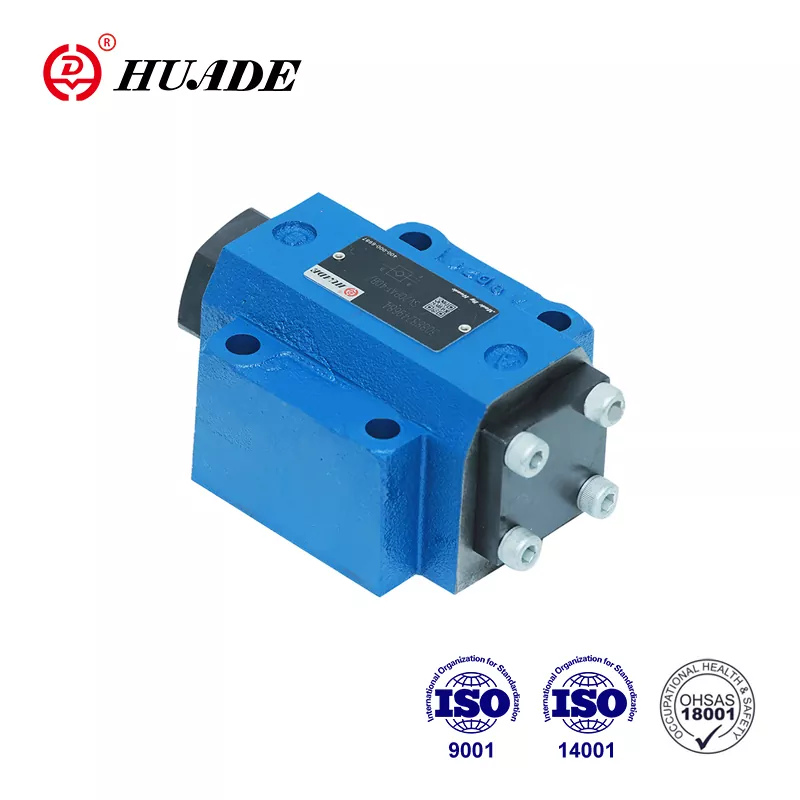

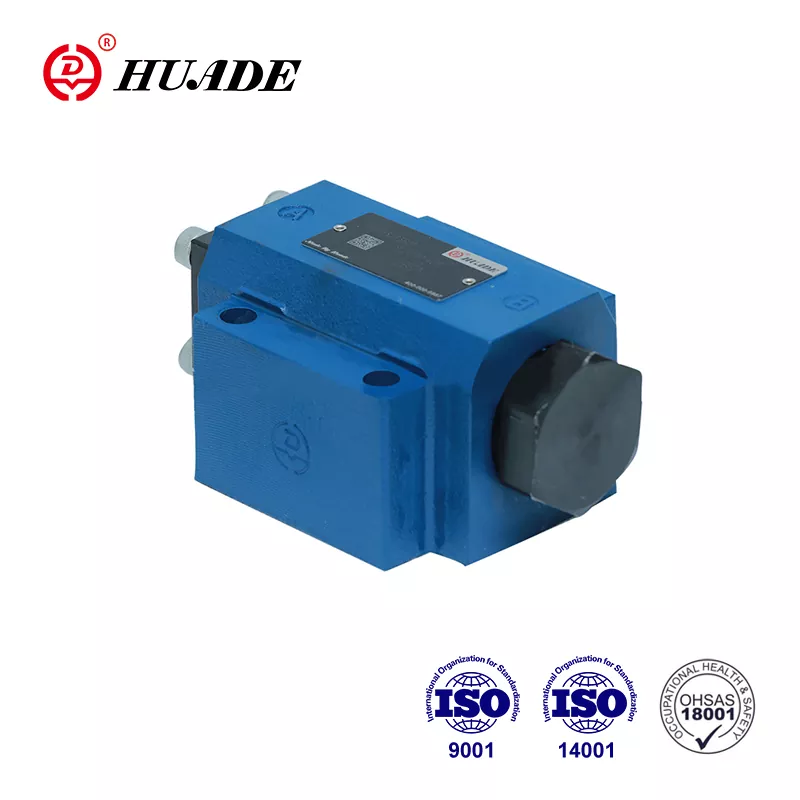

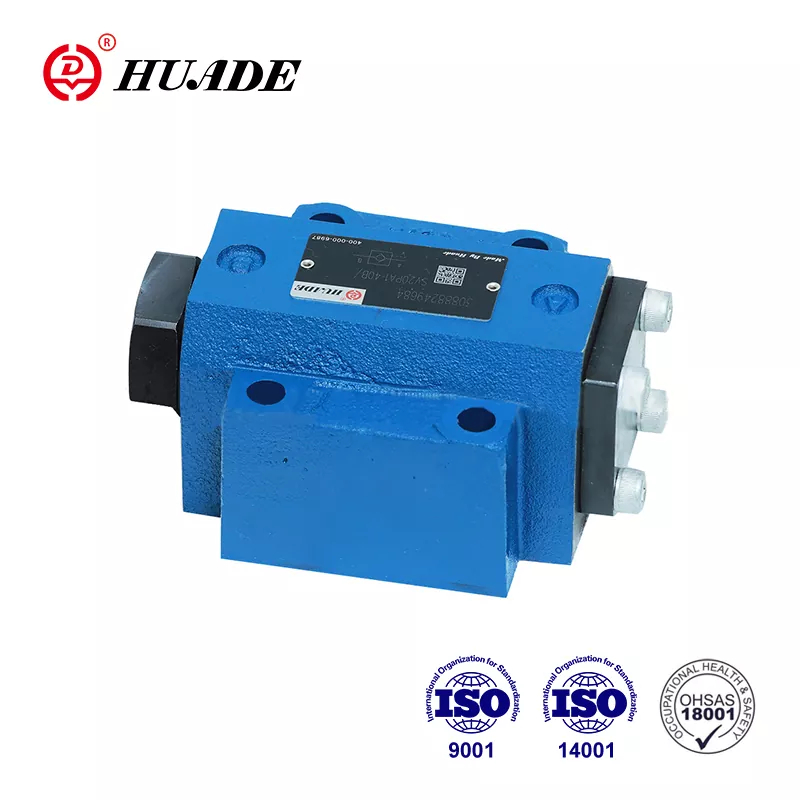

Huade é uma marca bem conhecida na China. Depois de estabelecida, teve duas experiências de cooperação de longo prazo com a Rexroth. Pode substituir completamente a série SL oferecida pela Rexroth. O preço é mais razoável. As válvulas de retenção Huade® da série SL são competitivas com boa qualidade e preço mais baixo. Huade dá grande ênfase à qualidade. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas hidráulicas da Huade são amplamente utilizadas na indústria militar e em outras áreas devido ao desempenho superior. Todas as válvulas de retenção Huade® serão embaladas em caixas padrão e embalagens plásticas à prova d'água.
|
Dados técnicos |
||||||
|
Estilo |
10 |
16 |
20 |
25 |
30 |
|
|
Weight |
montagem da subplaca (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
conexão roscada (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Posição de instalação (㎫) |
Opcional |
|||||
|
Direção do fluxo (㎫) |
De A a B gratuitamente, de B a A através da abertura |
|||||
|
Pressão operacional, máx.(㎫) |
0,5~315 |
|||||
|
Pressão de controle, máx (㎫) |
0,5~315 |
|||||
|
Volume de controle -porta X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Volume de controle -porta Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Áreas de controle -área A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-área A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-área A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-área A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Fluido de pressão |
Óleos minerais (para vedação NBR) ou éster fosfato (para vedação FPM) |
|||||
|
Faixa de temperatura do fluido de pressão (℃) |
-30~+80 |
|||||
|
Faixa de viscosidade (mm2/s) |
2,8 a 500 |
|||||
Características:
▶ válvula de retenção controlada por fluido
▶ Para montagem em subplaca, padrão de montagem conforme DIN 24 340
▶ Subplaca ou conexão roscada
▶ Com ou sem porta de vazamento
▶ Com ou sem pré-abertura
▶ Tipo com pré-abertura e descompressão amortecida
▶ 4 pressões de abertura
▶ Padrão de portabilidade para Din 24 340 fom A, 1SO 4401 e CETOP-RP 121H
As válvulas de retenção SL são válvulas de retenção operadas por piloto hidráulico em projeto do tipo gatilho que podem ser abertas para permitir baixa em qualquer direção.
Estas válvulas são utilizadas para o isolamento de circuitos de operação sob pressão, como proteção contra o abaixamento de uma carga quando ocorre uma ruptura de linha ou contra movimentos lentos de atuadores travados hidraulicamente.
Basicamente estas válvulas consistem em carcaça (1), gatilho (2), mola de compressão (3), carretel de controle (4) bem como uma pré-abertura, como válvula de gatilho esférica (5), opcionalmente.
A válvula permite o fluxo livre de A para B, no sentido contrário o gatilho (2) é mantido em sua sede pela pressão do sistema, além da força da mola.
Através da conexão de pressão na porta de controle X, o pistão de controle (4) é movido para a direita. Isso empurra o gatilho (2) para fora do assento. Agora a válvula também pode ter um fluxo de B para A.
Para garantir a abertura adequada da válvula através do pistão de controle (4), é necessária uma certa pressão de controle mínima.
Esta válvula possui uma pré-abertura adicional. Através da conexão de pressão na porta de controle X, o pistão de controle (4) é empurrado para a direita.
Isto empurra primeiro a esfera (5) e depois o gatilho (2) para fora da sede. Agora a válvula também pode ter um fluxo de B para A. Devido à pré-abertura há uma descompressão amortecida do fluido sob pressão. Através disto são evitados possíveis choques de pressão
A função desta válvula é basicamente a mesma da válvula SV. A diferença é a porta de vazamento adicional Y. Com isso, a área anular do pistão de controle (4) é separada da porta A.
A pressão presente na porta A afeta apenas a área A4, do pistão de controle (4).
Vista em corte da válvula de retenção tipo SL. .PB
(com porta de vazamento, sem pré-abertura)
