Ao trabalhar com sistemas hidráulicos que necessitam de controle manual confiável, a válvula de controle direcional WMM 6 se destaca como uma escolha prática. Esta válvula, fabricada pela Bosch Rexroth, atende indústrias em todo o mundo há décadas. Ele foi projetado para controlar o fluxo de fluido hidráulico com precisão, ajudando os operadores a gerenciar tudo, desde máquinas industriais até equipamentos móveis.
A WMM 6 pertence a uma família de válvulas direcionais operadas manualmente que seguem padrões internacionais. O que torna esta válvula particularmente útil é a sua operação simples combinada com uma construção robusta. Engenheiros e técnicos apreciam como ele lida com aplicações de média a alta pressão sem exigir sistemas elétricos complexos ou fontes de energia externas.
Compreendendo os fundamentos do design do WMM 6

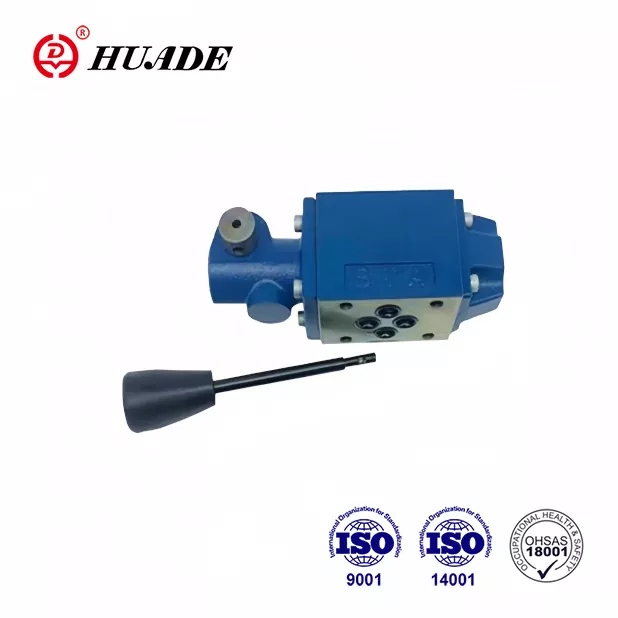

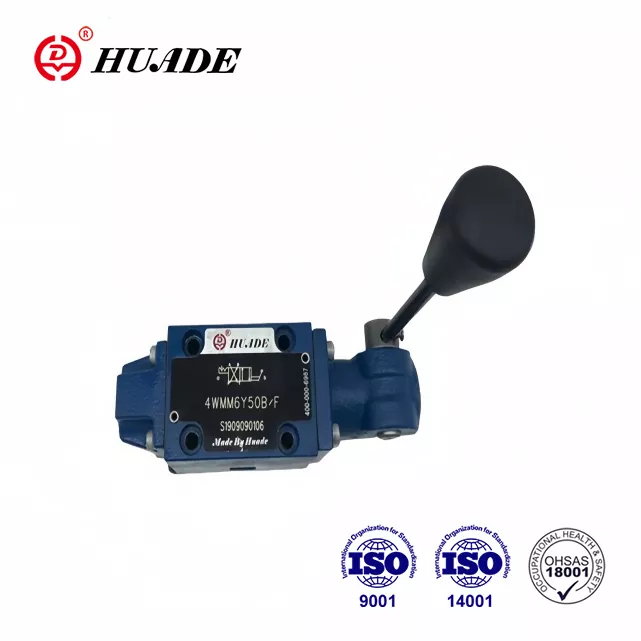

A válvula de controle direcional WMM 6 opera através de um mecanismo de carretel deslizante dentro de uma carcaça usinada com precisão. Quando você move a alavanca manual, o carretel muda de posição, abrindo e fechando caminhos específicos para o fluido hidráulico. Este método de operação direta significa que não há atraso entre a sua entrada e a resposta da válvula.
O corpo da válvula é montado diretamente em uma subplaca seguindo o padrão CETOP 3, também conhecido como interface NG6 ou ISO 4401-03. Essa padronização simplifica a instalação e permite que a válvula se encaixe em sistemas hidráulicos existentes sem modificações personalizadas. A carcaça é normalmente feita de aço zincado, proporcionando excelente resistência à corrosão mesmo em ambientes exigentes.
Dentro da válvula, você encontrará carretéis cuidadosamente projetados com áreas de vedação que minimizam vazamentos internos. Essas bobinas vêm em diferentes configurações, cada uma identificada por uma letra simbólica específica. O mecanismo de retorno por mola garante que a válvula retorne à posição neutra quando você solta a alavanca, o que é essencial para uma operação segura.
Especificações técnicas importantes
A válvula de controle direcional WMM 6 suporta pressões de até 315 bar em suas portas principais, com capacidade máxima de vazão de 60 litros por minuto. Estas especificações o tornam adequado para cilindros e motores hidráulicos de médio porte. A porta do tanque pode suportar até 160 bar, o que é adequado para a maioria das aplicações padrão.
A faixa de temperatura operacional se estende de menos 30 a mais 80 graus Celsius ao usar vedações NBR padrão. Para aplicações que envolvem temperaturas mais altas ou fluidos resistentes a produtos químicos, a válvula está disponível com vedações FKM codificadas como variante V. A válvula mantém o desempenho em uma ampla faixa de viscosidade, de 2,8 a 500 milímetros quadrados por segundo, embora o desempenho ideal ocorra em torno de 46 mm²/s usando óleos hidráulicos padrão como HLP46.
O conjunto completo da válvula pesa aproximadamente 1,4 kg para a versão de três posições e 1,6 kg quando equipado com mecanismo de retenção de catraca. A alavanca manual requer cerca de 20 a 30 newtons de força para operar, dependendo da pressão do sistema e da configuração do carretel. Este nível de força garante controle positivo sem causar fadiga ao operador durante uso prolongado.
Símbolos de spool e opções de caminho de fluxo
Compreender os símbolos do carretel é crucial ao selecionar uma válvula de controle direcional WMM 6 para sua aplicação. Cada símbolo representa uma configuração específica do caminho de fluxo que determina como a válvula se comporta em diferentes posições. O símbolo está marcado diretamente no corpo da válvula para fácil identificação.
O símbolo E representa uma configuração de centro fechado onde todas as portas estão bloqueadas na posição neutra. Este projeto é ideal quando você precisa manter um cilindro hidráulico na posição sem desvios. Quando você move a alavanca para a posição A, a pressão flui para a porta A enquanto a porta B se conecta ao tanque e vice-versa para a posição B.
O Símbolo M apresenta um design de centro aberto onde as portas A e B se conectam ao tanque na posição neutra enquanto a porta de pressão permanece bloqueada. Essa configuração é comum em aplicações de comutação direcional onde você deseja um acúmulo mínimo de pressão durante o neutro. A capacidade de vazão tende a ser maior com este símbolo em comparação com outros.
O Símbolo C oferece outra configuração popular onde a pressão se conecta ao tanque em ponto morto enquanto as portas de trabalho A e B estão bloqueadas. Este projeto ajuda a evitar a deformação do motor em aplicações onde a manutenção da posição é menos crítica do que garantir que a bomba possa descarregar. O Símbolo J fornece um centro tandem onde a pressão se conecta parcialmente ao tanque e às portas de trabalho, útil em aplicações específicas que exigem pressão reduzida durante o neutro.
Aplicações no mundo real e uso na indústria
A válvula de controle direcional WMM 6 é amplamente utilizada em instalações de produção onde o controle manual de funções hidráulicas é necessário. As máquinas de moldagem por injeção geralmente incorporam essas válvulas para operações de abertura e fechamento de moldes. O controle mecânico direto fornece aos operadores um feedback tátil que os controles eletrônicos não conseguem igualar.
Os equipamentos móveis representam outra importante área de aplicação. Máquinas agrícolas, equipamentos de construção e veículos de movimentação de materiais utilizam o WMM 6 para funções que se beneficiam da capacidade de acionamento manual. A construção robusta da válvula suporta vibrações e variações de temperatura comuns em ambientes móveis.
Em locais perigosos, a variante WMM 6 XC oferece operação à prova de explosão em conformidade com as diretivas ATEX. Isso torna a válvula adequada para operações de petróleo e gás, ambientes de mineração e instalações de processamento químico onde atmosferas inflamáveis podem estar presentes. A versão XC mantém temperaturas de superfície abaixo de 100 graus Celsius e atende aos requisitos para equipamentos do Grupo II Categoria 2G/D.
Oficinas de manutenção e bancadas de teste frequentemente empregam a válvula de controle direcional WMM 6 para controle manual durante procedimentos de configuração e solução de problemas. A operação simples e o desempenho confiável da válvula a tornam ideal para aplicações onde os operadores precisam de controle preciso sem procedimentos complexos de programação ou configuração.
Comparando WMM 6 com soluções alternativas
Dentro da linha de produtos Bosch Rexroth, a válvula de controle direcional WMM 6 está ao lado de outras válvulas operadas manualmente que atendem a finalidades semelhantes, mas com métodos de atuação diferentes. A série WMR 6 utiliza atuação por rolo ou êmbolo, tornando-a adequada para controle sequencial operado por came. A variante WMD 6 possui operação com botão giratório, oferecendo instalação mais compacta em aplicações com espaço limitado.
Para requisitos de operação remota, a série WMU 6 fornece controle piloto hidráulico em vez de atuação manual direta. Isto permite a operação da válvula à distância usando pequenas válvulas piloto. No entanto, isso aumenta a complexidade do sistema e requer uma fonte de pressão piloto, que o WMM 6 básico não necessita.
Válvulas operadas por solenóide como a série 4WE 6 oferecem benefícios de automação e integração com sistemas de controle eletrônico. Estas válvulas de controle direcional operadas eletricamente respondem aos sinais do PLC e permitem sequenciamento complexo. No entanto, elas requerem energia elétrica e normalmente custam cerca de 20% mais do que o WMM 6 manual. A válvula manual fornece um backup confiável em caso de falha de energia.
A válvula de controle direcional WMM 6 oferece economia para aplicações onde a operação manual é aceitável ou preferida. Sua simplicidade se traduz em custo inicial mais baixo, requisitos de manutenção reduzidos e excelente confiabilidade a longo prazo. A ausência de componentes elétricos elimina preocupações com interferências eletromagnéticas ou falhas elétricas.
Diretrizes de instalação e práticas recomendadas
A instalação adequada da válvula de controle direcional WMM 6 começa com a preparação da superfície da subplaca de montagem. A superfície deve estar plana, limpa e livre de arranhões ou danos que possam causar vazamentos. Aplique uma fina camada de óleo hidráulico nos anéis de vedação antes da instalação para evitar danos durante a montagem.
Monte a válvula usando quatro parafusos Allen M5 com um torque de aperto de 10 newton-metros. Siga um padrão de aperto diagonal para garantir uma distribuição uniforme da pressão em toda a superfície de montagem. A válvula pode ser instalada em qualquer orientação, uma vez que opera com base em princípios de carretel deslizante, em vez de mecanismos dependentes da gravidade.
A filtragem do sistema desempenha um papel crítico na longevidade da válvula. Instale filtros capazes de atingir o código de limpeza ISO 4406 20/18/15 ou melhor, o que corresponde a uma filtragem de aproximadamente 25 mícrons. A contaminação é a principal causa de desgaste prematuro em válvulas de controle direcional, portanto, a manutenção da limpeza adequada do fluido não pode ser superestimada.
Evite usar a válvula de controle direcional WMM 6 em aplicações predominantemente de fluxo de direção única, se possível. Forças de fluxo desequilibradas podem causar desgaste acelerado e exigir a instalação de dispositivos de compensação de pressão. Quando a operação em sentido único for inevitável, considere adicionar inserções de acelerador na porta de pressão para reduzir as forças de fluxo e minimizar a deflexão do carretel.
Considerações de manutenção e solução de problemas
A inspeção regular da válvula de controle direcional WMM 6 deve incluir a verificação de vazamentos externos ao redor da carcaça e das conexões da porta. Pequenas quantidades de infiltração podem indicar anéis de vedação desgastados que precisam ser substituídos. A maioria dos kits de vedação está prontamente disponível e pode ser instalada sem ferramentas especializadas.
O carretel da válvula deve mover-se suavemente em toda a sua amplitude de movimento, sem emperramento ou força excessiva. Se a força operacional aumentar visivelmente, isso pode indicar contaminação no orifício do carretel ou desgaste nas extremidades do carretel. A inspeção interna requer a remoção da válvula do sistema e a desmontagem de acordo com as orientações do fabricante.
Ao operar com fluidos resistentes ao fogo, como os tipos HFC, espere uma vida útil reduzida da vedação em comparação com a operação com óleo mineral. A válvula de controle direcional WMM 6 permanece compatível com esses fluidos, mas os intervalos de manutenção devem ser reduzidos em 30 a 50 por cento. Garanta uma pré-carga adequada na porta do tanque ao usar fluidos HFC para manter a vedação adequada.
Para aplicações em atmosferas explosivas utilizando a variante XC, recomenda-se a verificação periódica da conformidade da temperatura da superfície. Mantenha registros de serviço detalhados mostrando conformidade com os requisitos ATEX. Quaisquer modificações ou reparos devem preservar as características à prova de explosão do conjunto da válvula.
Selecionando a configuração certa para suas necessidades
A escolha do modelo de válvula de controle direcional WMM 6 apropriado requer uma consideração cuidadosa dos requisitos de sua aplicação. Comece determinando a capacidade de fluxo necessária e a pressão máxima de operação. Embora a válvula lide com até 60 litros por minuto e 315 bar, operar abaixo das classificações máximas normalmente prolonga a vida útil.
Em seguida, selecione o símbolo do carretel que corresponda aos seus requisitos funcionais. Se for necessário manter uma carga em posição, o símbolo E fornece o vazamento interno mais baixo. Para aplicações onde a bomba deve descarregar em neutro, o símbolo C ou M pode ser mais apropriado. Revise cuidadosamente os diagramas do caminho de fluxo para garantir que o símbolo selecionado forneça o comportamento de circuito desejado.
Decida se um mecanismo de retenção é necessário para sua aplicação. O detentor de catraca opcional mantém a alavanca na posição selecionada sem exigir intervenção contínua do operador. Esse recurso é valioso quando um atuador precisa permanecer estendido ou retraído por longos períodos, embora reduza ligeiramente a capacidade máxima de fluxo.
Considere o ambiente operacional ao especificar o material da vedação. As vedações NBR padrão funcionam bem para a maioria das aplicações que utilizam fluidos hidráulicos à base de óleo mineral. As vedações FKM com código V oferecem melhor resistência a altas temperaturas e certos fluidos sintéticos. Para aplicações em atmosferas explosivas, especifique a variante XC com a documentação de certificação ATEX apropriada.
Compatibilidade de fluidos e integração de sistemas
A válvula de controle direcional WMM 6 opera com sucesso com uma ampla gama de fluidos hidráulicos. Os óleos minerais padrão que atendem às especificações DIN 51524 proporcionam excelente vida útil e desempenho. Os fluidos hidráulicos biodegradáveis nas categorias HETG e HEES também são compatíveis, tornando a válvula adequada para aplicações ambientalmente sensíveis.
Ao usar fluidos água-glicol classificados como HFC, esteja ciente de que a vida útil do componente pode ser reduzida em comparação com a operação com óleo mineral. Esses fluidos oferecem benefícios de resistência ao fogo que superam as considerações de manutenção em muitas aplicações. Os fluidos à base de água requerem atenção cuidadosa no projeto do sistema para evitar a cavitação e garantir a lubrificação adequada dos componentes internos.
Os projetistas do sistema devem considerar a queda de pressão através da válvula de controle direcional WMM 6 ao calcular os requisitos da bomba. Com vazão nominal de 60 litros por minuto, são esperadas quedas de pressão que variam de 5 a 15 bar, dependendo do símbolo do carretel e da direção do fluxo. Esta perda de pressão deve ser levada em consideração nos cálculos gerais de eficiência do sistema.
A válvula integra-se facilmente com componentes hidráulicos padrão, incluindo bombas, cilindros, motores e acumuladores. Sua interface de montagem CETOP garante compatibilidade com subplacas de diversos fabricantes. Ao substituir válvulas mais antigas, verifique se os tamanhos das portas e os padrões de montagem correspondem para evitar problemas de instalação.
Desenvolvimentos Futuros e Tendências da Indústria
Embora a válvula de controle direcional WMM 6 represente tecnologia comprovada, os desenvolvimentos contínuos continuam a aprimorar suas capacidades. Alguns fabricantes estão explorando a integração de sensores que forneceriam feedback de posição sem comprometer a simplicidade inerente da válvula. Tais desenvolvimentos poderiam permitir o monitoramento das condições, mantendo a operação manual como método de controle primário.
A tendência para a conectividade da Indústria 4.0 afeta até mesmo componentes tradicionais, como válvulas direcionais manuais. Versões futuras poderão incorporar monitoramento sem fio de contagens de ciclos, temperatura operacional e condições de pressão. Esses dados poderiam apoiar estratégias de manutenção preditiva sem exigir o redesenho dos sistemas hidráulicos existentes.
As regulamentações ambientais continuam a impulsionar a procura por fluidos hidráulicos biodegradáveis e a reduzir o consumo de energia. A válvula de controle direcional WMM 6 já suporta a maioria dos fluidos ecologicamente corretos, posicionando-a bem para esses requisitos. O desenvolvimento contínuo de materiais de vedação deverá melhorar ainda mais a compatibilidade com formulações de fluidos emergentes.
Apesar dos avanços no controle eletrônico, as válvulas manuais mantêm relevância para sistemas de backup, operações de emergência e aplicações onde a simplicidade e a confiabilidade superam os benefícios da automação. A válvula de controle direcional WMM 6 provavelmente continuará cumprindo essas funções enquanto incorpora gradualmente recursos de monitoramento que melhoram, em vez de substituir, sua operação manual principal.
Considerações sobre aquisição e disponibilidade
A válvula de controle direcional WMM 6 está amplamente disponível através de distribuidores autorizados Bosch Rexroth em todo o mundo. Os prazos de entrega normalmente variam desde a disponibilidade imediata para configurações comuns até várias semanas para variantes especializadas. Ao planejar instalações ou manutenção do sistema, leve em consideração o tempo de aquisição, especialmente para símbolos de carretel menos comuns ou versões à prova de explosão.
Os preços variam de acordo com a configuração, com modelos básicos começando em torno de 100 a 300 euros para compras de uma unidade. O preço por volume reduz significativamente os custos por unidade para projetos que exigem múltiplas válvulas. Os distribuidores autorizados podem fornecer orçamentos detalhados com base em códigos e quantidades de modelos específicos.
Ao adquirir a válvula de controle direcional WMM 6, verifique se os fornecedores fornecem produtos genuínos Bosch Rexroth com a documentação apropriada. Componentes hidráulicos falsificados representam uma preocupação significativa em alguns mercados, comprometendo potencialmente a segurança e o desempenho do sistema. Solicite certificados de conformidade e verifique os números das peças em relação aos catálogos oficiais.
A disponibilidade de suporte técnico deve ser levada em consideração na seleção do fornecedor. Distribuidores com experiência interna em hidráulica podem ajudar com dúvidas de aplicação, solução de problemas e suporte ao projeto do sistema. Este serviço de valor acrescentado revela-se muitas vezes mais importante do que pequenas diferenças de preços, especialmente para aplicações críticas ou sistemas complexos.
Conclusão
A válvula de controle direcional WMM 6 oferece controle manual confiável para sistemas hidráulicos em diversos setores e aplicações. Seu design comprovado, interface padronizada e construção robusta fazem dele uma escolha prática quando o controle direto do operador é desejado ou necessário. Compreender as especificações técnicas, opções de configuração e diretrizes de aplicação adequadas garante uma integração bem-sucedida ao seu sistema hidráulico.
Esteja você projetando novos equipamentos, atualizando sistemas existentes ou especificando componentes de substituição, o WMM 6 merece consideração para aplicações de controle direcional manual. Sua combinação de desempenho, confiabilidade e economia o estabeleceu como uma solução padrão na indústria hidráulica. Com seleção, instalação e manutenção adequadas, esta válvula proporciona anos de serviço sem problemas em aplicações hidráulicas exigentes.
