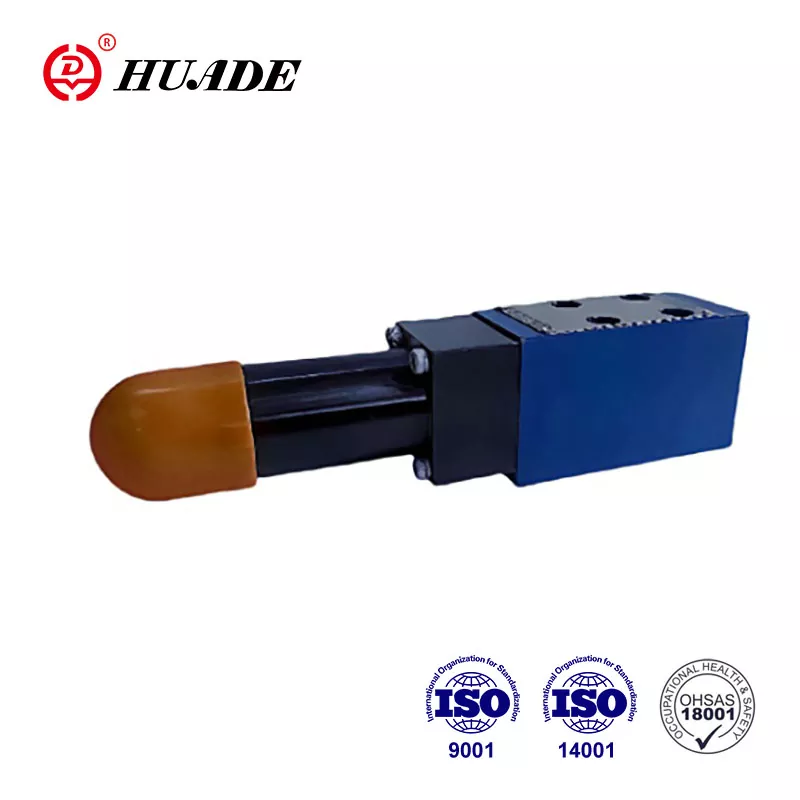

As válvulas de sequência de pressão DZ 5 DP são usadas para direcionar o óleo para um segundo sistema a uma pressão definida.
Devido à introdução da tecnologia avançada da Rexroth, as válvulas hidráulicas Huade® são compatíveis com a Rexroth em desempenho e qualidade. O preço é mais razoável. A fábrica possui equipamentos de produção avançados e sistemas de testes rigorosos de todo o mundo para garantir o desempenho superior dos produtos.
|
Technical Data |
|
|
Pressão de entrada, porta P, B (X） (MPa) |
até 210; sem válvula de retenção até 31,5 |
|
Pressão de saída, porta A (MPa) |
para 31,5 |
|
Contrapressão, porta T (MPa) |
para 6,0 |
|
Fluxo máximo permitido (L/min) |
até 30 |
|
Fluidos |
Óleo mineral (para vedação NBR) ou éster fosfato (para vedação FPM) |
|
Faixa de viscosidade (mm²/s) |
10~800 |
|
Faixa de temperatura do fluido (℃) |
-30 até +80 |
|
Limpeza fluida (um) |
Limpeza do fluido Grau máximo permitido de contaminação do fluido de acordo com NAS 1638 Classe 9 |
Características:
▶ Para montagem em subplaca
▶ Montagem com flange frontal
▶ 5 faixas de pressão
▶ 4 elementos de configuração diferentes
. Botão giratório
. Manga com hexágono e tampa protetora
. Botão giratório travável com escala
. Botão giratório com escala
▶ Válvula anti-retorno opcional
▶ Padrão de montagem conforme DIN 24 340, forma C para subplacas
Aplicativo:
Esta válvula sequencial de pressão DZ 5 DP pode ser amplamente utilizada em sistemas hidráulicos de máquinas de elevação e transporte, máquinas de construção, veículos industriais, máquinas-ferramentas, navios, metalurgia e outros equipamentos.
1. Seção e símbolo da Válvula Seqüencial de Pressão DZ 5 DP
As válvulas tipo DZ 5 DP são válvulas de sequência de operação direta. As válvulas deste tipo consistem basicamente no corpo (1), no carretel de controle (2), nas molas (3) e no elemento de ajuste de pressão (4) e, adicionalmente, na válvula de retenção (5), se necessário.
A pressão na qual a válvula passa o óleo é ajustada no elemento de ajuste de pressão (4). As molas (3) mantêm o carretel de controle (2) na posição inicial e a válvula permanece fechada. A pressão na porta P passa através da perfuração (6) e do jato (7) para a área de operação do carretel na extremidade oposta às molas de controle (3).
Quando a pressão na porta P atinge o valor definido, o carretel se move contra a mola para conectar a porta P à porta A.
O sinal para isso passa internamente através da perfuração (6) da porta P.
O óleo agora passa para o sistema conectado à porta A, mas a pressão na porta P não cai.
O óleo piloto também pode ser alimentado externamente através da porta B(X).
Dependendo da aplicação da válvula, o retorno do óleo piloto pode ser feito externamente através da porta T(Y) ou internamente.
Para permitir o livre fluxo de retorno do óleo da porta A para a porta P, a válvula de retenção (5) pode ser incluída, se necessário.
estrutura do DZ5DP-3-10B
Símbolos de DZ 5 DP-10B
