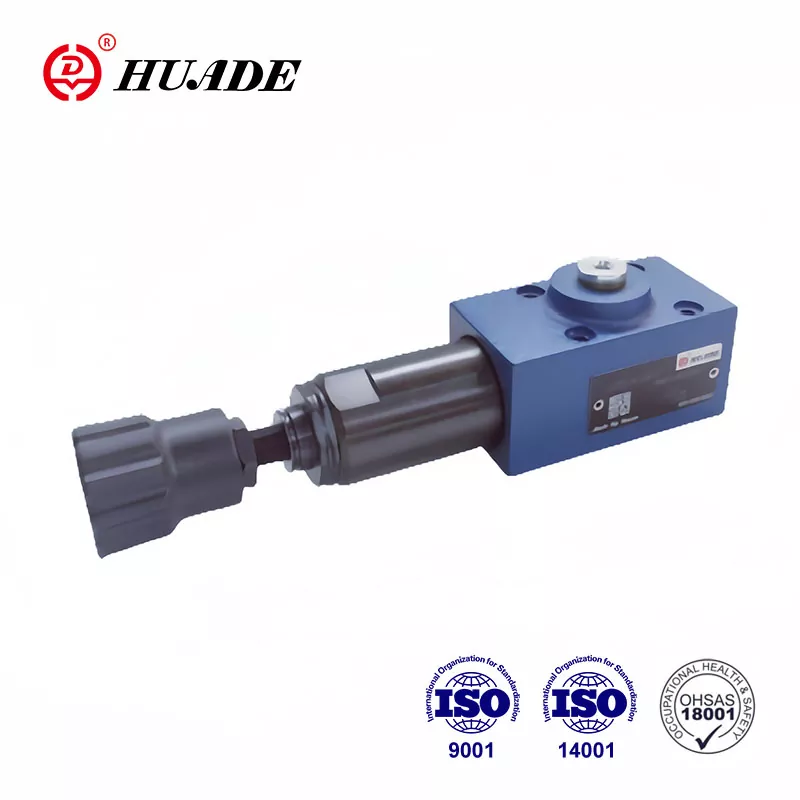

A válvula tipo DZ 6 DP é uma válvula sequencial de pressão operada diretamente. Através de duas cooperações profundas e de longo prazo com a Rexroth, as válvulas de pressão hidráulica Huade® podem se igualar à Rexroth em desempenho. Esta válvula de sequência de pressão pode ser amplamente utilizada no sistema hidráulico de máquinas de elevação e transporte, máquinas de construção, veículos industriais, máquinas-ferramentas, navios, metalurgia e outros equipamentos.
|
Dados Técnicos |
|
|
Pressão de entrada, porta P, B (X） (MPa) |
até 31,5 |
|
Pressão de saída, porta A (MPa) |
às 21h00 |
|
Contrapressão, porta T (MPa) |
às 16h00 |
|
Fluxo máximo permitido (L/min) |
para 60 |
|
Fluidos |
Óleo mineral (para vedação NBR) ou éster fosfato (para vedação FPM) |
|
Faixa de viscosidade (mm²/s) |
10~800 |
|
Faixa de temperatura do fluido (℃) |
-30 até +80 |
|
Limpeza fluida (um) |
Limpeza do fluido Grau máximo permitido de contaminação do fluido de acordo com NAS 1638 Classe 9 |
|
Fluxo máximo (L/min) |
até 60 |
Características:
▶ Para montagem em subplaca
▶ 5 estágios de pressão
▶ 4 Elementos de ajuste:
. Botão giratório
. Parafuso de cabeça sextavada e tampa protetora,
Botão giratório travável com escala
Botão giratório com escala
▶ Válvula de retenção, opcional
▶ Padrão de montagem conforme DIN 24 340, forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
A válvula sequencial de pressão DZ 6 DP é usada para a conexão dependente da pressão de um segundo sistema.
O ajuste da pressão de sequência é feito através do elemento de ajuste (4).
A mola (3) mantém o carretel de controle (2) na posição neutra, a válvula é bloqueada. A pressão no canal P está presente na superfície do carretel de controle (2) oposta à mola (3) através da linha de controle (6).
Se a pressão no canal P atingir o valor definido pela mola (3), o carretel de controle (2) é movido para a esquerda e a conexão P a A é aberta. O sistema no canal A está conectado sem que haja queda de pressão no canal P.
O sinal de controle é originado internamente através da linha de controle (6) do canal P ou externamente através da porta B (X).
Dependendo da utilização da válvula, a drenagem do óleo de vazamento é feita externamente através da conexão T(Y) ou internamente através de A.
estrutura DZ 6 DP 1 -50B
Símbolos de DZ 6 DP-10B
