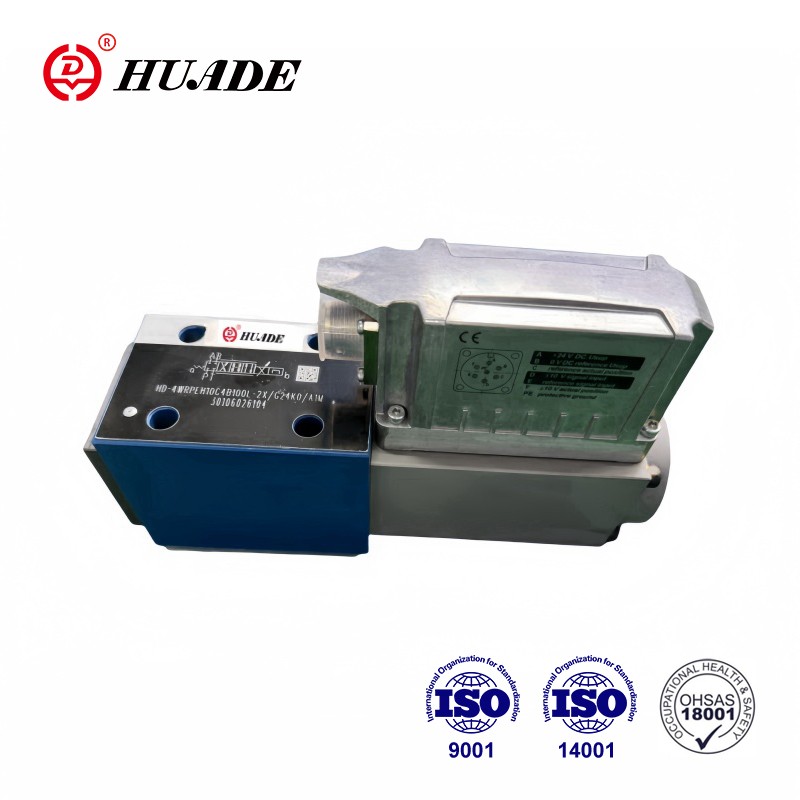

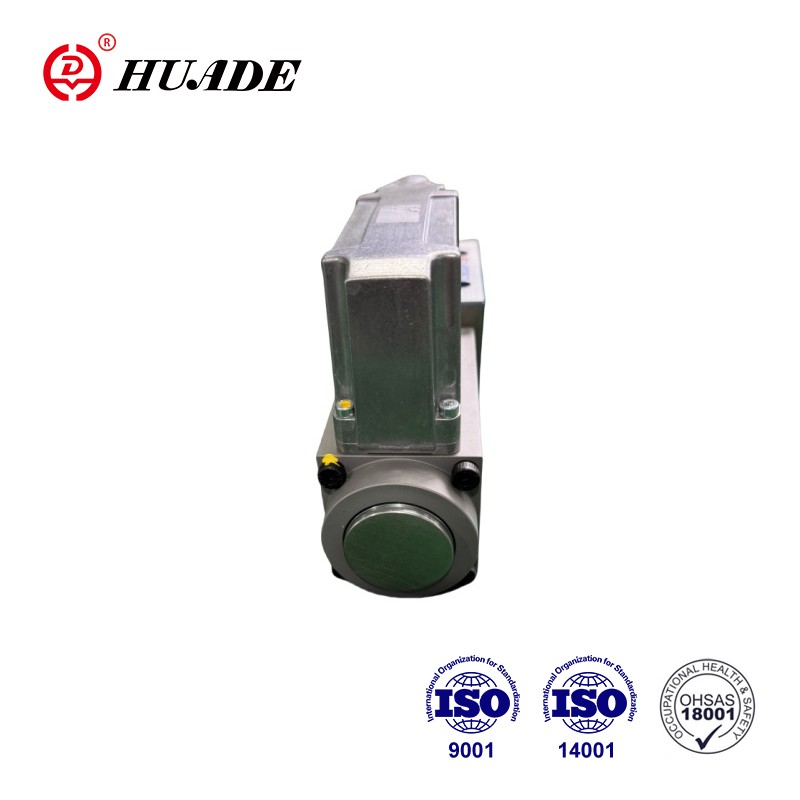

Servoválvula Proporcional 4WRPEH-2X

Esta válvula 4WRPEH-2X é uma válvula servo proporcional de ação direta com controlador de eixo digital integrado e interface fieldbus. Existem dois tamanhos, ou seja, tamanho 6 e tamanho 10. 4WRPEH-2X é montado em subplaca. Os componentes eletrônicos integrados do 4WRPEH-2X comparam os valores de controle especificados com os valores de posição reais. A servoválvula proporcional da Huade conquistou grande reputação entre seus clientes devido ao alto desempenho e menor preço.

Parâmetro do produto da Servo Válvula Proporcional 4WRPEH-2X

Característica do produto e aplicação da servoválvula proporcional 4WRPEH-2X

Características:

▶Válvulas de controle controladas diretamente NG6 e NG10 com pistão e luva de controle de qualidade Servo

▶operação unilateral, posição de segurança 4/4 desligada

Doença:

-- Funcionalidade integrada de controle de eixo digital (IAC-R) para:

● Controle de fluxo de volume

● Controle de posição

● Controle de pressão

● função p/Q

● Liberar posição/pressão e posição/

Regulamentos de energia:

●Funcionalidade NC (possibilidade de operação autônoma)

--Interfaces analógicas e digitais para valores alvo e reais

● 4 x sensores analógicos (+/-10 V ou 4..20 mA) ou

● 1 x sistema de medição de comprimento (1Vss ou SSI) e 2 analógicos

Sensores:

--setpoint de realimentação de valor predefinido/real analógico (corrente ou tensão) ou via fieldbus

-- Entradas/saídas analógicas/digitais configuráveis

-- CANopen opcional, MODBUS, EtherNET/IP, EtherCAT e PROFINET e outros protocolos de barramento podem ser usados ​​com PLCs convencionais, controladores ou comunicação de computador superior

Aplicativo:

A função da servoválvula proporcional 4WRPEH-2X é que os componentes eletrônicos integrados comparem os valores de controle especificados com os valores de posição reais.

Seção e símbolo da Válvula Direcional Proporcional 4WRKE-3X

Estrutura:

As válvulas incluem principalmente:

▷Válvula de controle controlada diretamente com pistão de controle e luva de qualidade Servo(1)

Eletroímã proporcional com feedback de deslocamento do núcleo da válvula (2)

▷Controlador de eixo digital integrado com interfaces de sensor analógico e digital e conexão fieldbus (3)

Função da válvula:

No caso de desvio de controle, a bobina é acionada. Devido a mudanças na força magnética da bobina. O núcleo da válvula de controle resistirá à mola para ajuste. Curso do carretel da válvula e área da seção transversal de sobrecorrente. Diretamente proporcional ao sinal de instrução. Quando o valor de controle predefinido é 0, o elemento eletrônico. Ajuste o núcleo da válvula de controle para resistir à força da mola e mova-o para a posição central. Em um estado inativo, a mola aciona o núcleo da válvula para colocar

coloque-o em uma posição de segurança contra falhas.

--O controlador do eixo de movimento implementa as seguintes funções de controle

•Controle de fluxo de volume

•Controle de posição

•Controle de pressão/força

•Libere o controle de posição/pressão e posição/força

-- O valor do comando pode ser inserido através da interface analógica (X1) ou via interface de barramento X4

--O valor real pode ser lido através da interface analógica (X1) ou obtido através da interface de barramento X4

-- Os parâmetros de controle podem ser definidos através do barramento

--Diagnóstico de falhas

Componentes eletrônicos integrados permitem o controle nas seguintes condições de falha: a bobina perde energia e o núcleo da válvula de controle retorna à posição de segurança contra falhas.

•Falha de energia

•Falha de circuito aberto do sensor de deslocamento do núcleo da válvula

•Falha de comunicação

•Falha de circuito aberto do sinal de comando 4-20mA

• Mau funcionamento do sensor de deslocamento externo

• Mau funcionamento do sensor de deslocamento externo
