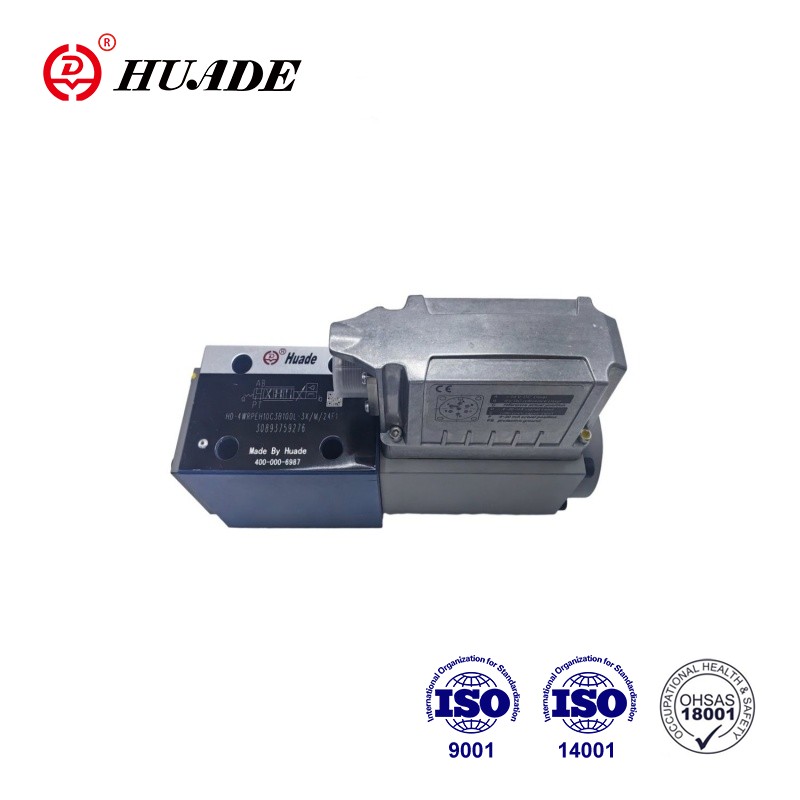

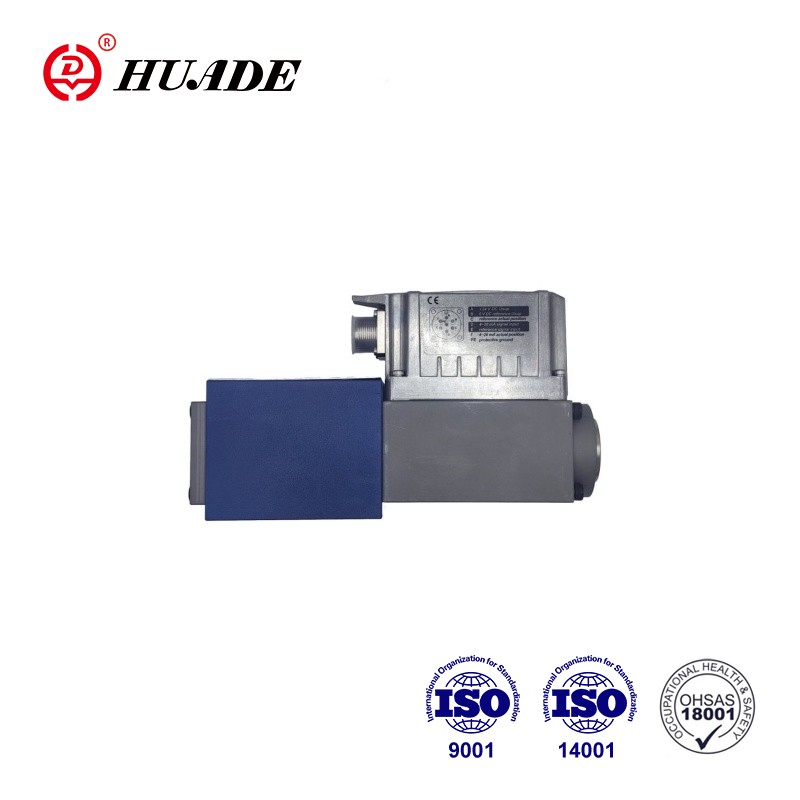

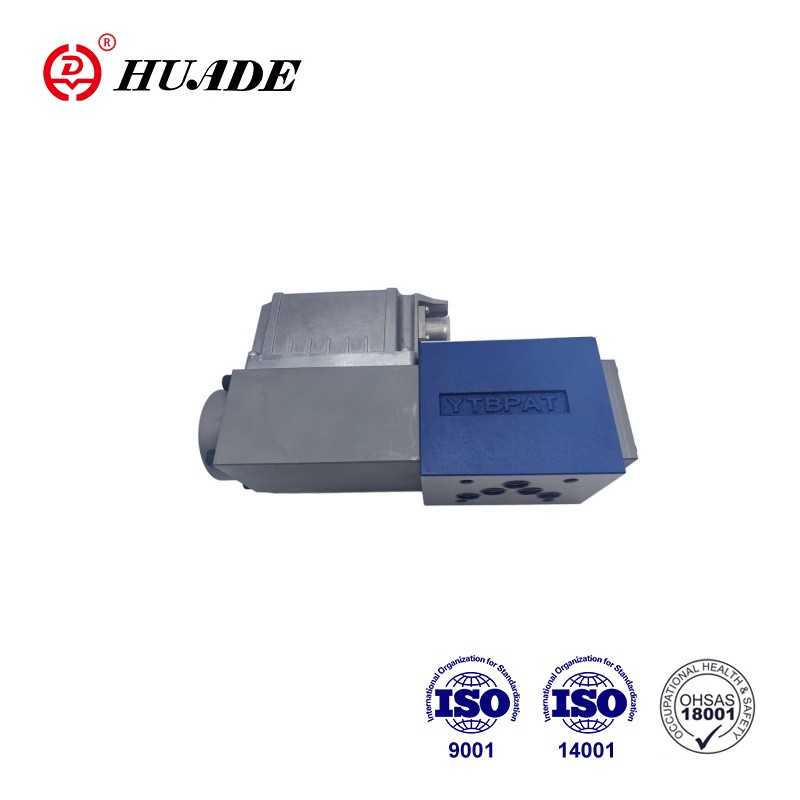

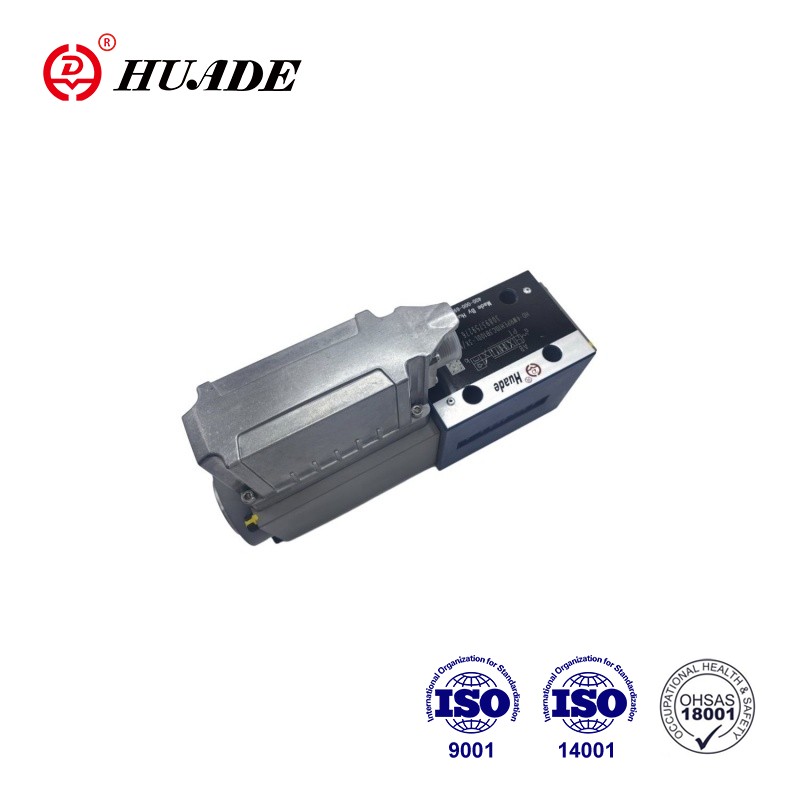

A válvula 4WRPEH 10-3X é uma válvula de controle direcional de ação direta com feedback elétrico de posição e eletrônica integrada (OBE). 4WRPEH 10-3X é uma válvula montada em subplaca com alta precisão de resposta e é adequada para controle de posição, velocidade e pressão de alta precisão. O princípio de funcionamento da válvula servo proporcional de ação direta pode ser resumido como: o núcleo da válvula é acionado diretamente pela força eletromagnética para obter controle preciso do fluxo e da pressão do fluido.
| Dados técnicos | ||
| Em geral | ||
| Tipo de conexão | Montagem de subplaca | |
| Padrão de portabilidade | ISO 4401-05-04-0-05 | |
| Peso (kg) | 7.1 | |
| Posição de instalação | Qualquer | |
| Faixa de temperatura ambiente (°C) | –20… +60 | |
| Temperatura de transporte (°C) | –30… +80 | |
| Tempo máximo de armazenamento (anos) | 1 | |
| Umidade relativa máxima (sem condensação) (%) | 95 | |
| Classe de proteção de acordo com EN 60529 | IP65 (se forem usados conectores correspondentes adequados e montados corretamente) | |
| Temperatura máxima da superfície (°C) | 150 | |
| Valor MTTFD de acordo com EN ISO 13849 (Anos) | 150 (para mais detalhes consulte a ficha técnica 08012) | |
| Seus testes de acordo com DIN EN 60068-2-6 | 10 ... 2.000 Hz / máximo de 10 g / 10 ciclos / 3 eixos | |
| Teste de ruído de acordo com DIN EN 60068-2-64 | 20 … 2.000 Hz / 10 gRMS / 30 g de pico / 30 min. /3 eixos | |
| Choque de transporte de acordo com DIN EN 60068-2-27 | 15 g / 11 ms / 3 choques / 3 eixos | |
| Choque de acordo com DIN EN 60068-2-27 | 35 g / 6 ms / 1000 choques / 3 eixos | |
| Conformidade | ▶ CE de acordo com a diretiva EMC 2014/30/UE, testado de acordo com | EN 61000-6-2 e EN 61000-6-3 |
| ▶ Diretiva RoHS | 2011/65/UE | |
| Hidráulico | |||
| Pressão máxima de operação | ▶ Portas A, B, P (barra) | 350 | |
| ▶ Porta T (barra) | 250 | ||
| Fluido hidráulico | Veja tabela na página 7 | ||
| Faixa de viscosidade | ▶ Recomendado (mm2/s) | 20… 100 | |
| ▶ Máximo admissível (mm2/s) | 10… 800 | ||
| Faixa de temperatura do fluido hidráulico (passagem) (°C) | -20… +70 | ||
| Grau máximo admissível de contaminação do fluido hidráulico; classe de limpeza de acordo com ISO 4406 (c) | Aula 18/16/13 | ||
| Fluxo nominal (∆p= 35 bar por borda de controle) (L/min) | 50 | 100 | |
| Limitação de uso (∆p) em relação à transição para à prova de falhas (os valores se aplicam à borda somada) | ▶ Símbolos C3, C5, C (barra) | 350 | 140 |
| ▶ Símbolos C1, C4 (barra) | 250 | 100 | |
Características:
▶Confiável - design comprovado e robusto
▶Seguro - posição segura do carretel de controle na condição desligada
▶Eficiência energética - sem necessidade de óleo piloto
▶Alta qualidade - carretel de controle e luva com qualidade servo
▶Flexível - adequado para controle de posição, velocidade e pressão
▶Preciso - alta sensibilidade de resposta e pouca histerese
▶Interface IO-Link, opcional
▶Interface IO-Link, opcional. Uso da válvula com
IO-Link como elemento de bloqueio até categoria 3,
PL d de acordo com EN 13849-1.
Aplicativo:
A servoválvula direcional proporcional 4WRPEH10-3X é amplamente utilizada na área de automação industrial, máquinas de engenharia e engenharia naval.
Configurar
A válvula de alta resposta HD-4WRPEH consiste principalmente em:
▶ Carcaça da válvula com carretel de controle e luva no servo
qualidade (1)
▶ Solenóide de controle com transdutor de posição (2)
(opcionalmente com membrana de proteção eletrônica (6))
▶ Eletrônica integrada (OBE) (3) com interface analógica ou IO-Link (4) (opcionalmente com amortecimento
placa (5))
Função
A eletrônica integrada (OBE) compara o valor de comando especificado com o valor real da posição. Em caso de desvios de controle, o solenóide de curso será acionado. Devido à alteração da força do solenóide, o carretel de controle é ajustado contra a mola. A seção transversal do curso/carretel de controle é controlada proporcionalmente ao valor do comando. No caso de uma predefinição do valor de comando de 0, a eletrônica ajusta o carretel de controle contra a mola para a posição central. Na condição desativada, a mola não está tensionada ao máximo e a válvula está na posição de segurança.
Função de segurança (desligamento IO-Link)
Ao desligar a tensão de alimentação no mestre IO-Link (porta Classe B), pinos 2 e 5, a válvula IO-Link pode ser desligada com segurança. Após o corte da tensão de alimentação, o carretel de controle da válvula é colocado na posição de segurança.
Para garantir também o pré-requisito hidráulico para o desligamento de segurança, a sobreposição do carretel/manga de controle também deve ser considerada.
A sobreposição suficiente é garantida pelos símbolos C3, C5, C4 e C1.
O desligamento seguro não faz parte da válvula IO-Link e deve ser levado em consideração para o projeto seguro do maquinário.
Desligamento do solenóide de controle
No caso dos seguintes erros, os solenóides de controle são desenergizados pela eletrônica integrada (OBE) e o carretel de controle é colocado na posição à prova de falhas:
▶ Caindo abaixo da tensão de alimentação mínima
▶ Somente na interface "F1":
– Cair abaixo do valor mínimo de comando de corrente de 2 mA (inclui ruptura de cabo da linha de valor de comando (loop de corrente))
▶ Somente na interface "L1":
– Habilitar interrupção de comunicação inativa
(cão de guarda)
– Em caso de erro interno do IO-Link
▶ Somente na interface "C6":
– Além disso, libere inativo
Placa de amortecimento "D"
A placa de amortecimento (5) reduz a aceleração
amplitudes na eletrônica de bordo (frequências >300 Hz).
Perceber:
O uso da placa de amortecimento não é recomendado para aplicações com excitação principalmente de baixa frequência <300 Hz.
Membrana de proteção eletrônica "-967"
– Para evitar a formação de condensação na caixa do sistema eletrônico integrado (OBE), pode ser utilizada uma membrana de proteção do sistema eletrônico (6).
Recomendado para uso fora das condições padrão da indústria com alta umidade do ar ambiente e
mudanças cíclicas significativas de temperatura (por exemplo, ao ar livre).
Símbolos de Servoválvula direcional proporcional 4WRPEH 10-3X
