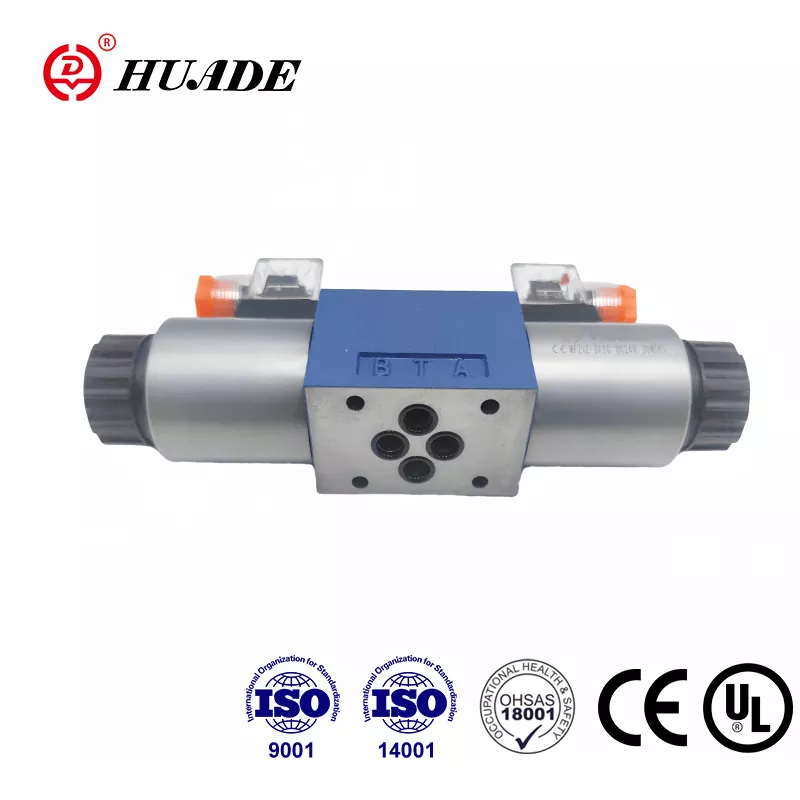

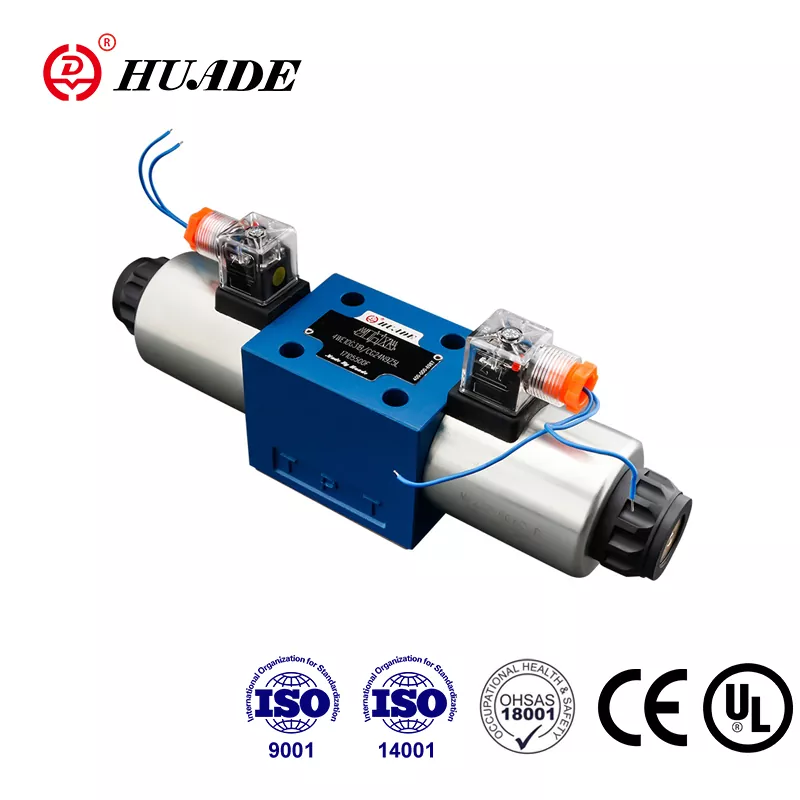

Quando você trabalha com sistemas hidráulicos em ambientes industriais, a válvula de controle direcional é essencialmente o controlador de tráfego da sua energia fluida. A válvula de controle direcional Bosch Rexroth 4WE 10 J é um daqueles cavalos de batalha que mantém silenciosamente as linhas de produção funcionando em fábricas em todo o mundo. Esta válvula específica existe há décadas e há uma boa razão pela qual os engenheiros continuam a especificá-la em seus projetos.
O que torna a válvula de controle direcional 4WE 10 J diferente
A Rexroth 4WE 10 J é o que chamamos de válvula de carretel direcional operada por solenóide. Pense nele como um interruptor controlado eletricamente que direciona o óleo hidráulico para onde ele precisa ir. A parte “4WE” nos diz que possui quatro portas principais e é operado eletricamente. O “10” indica que é um tamanho NG10, que corresponde ao padrão de montagem CETOP 5. Esse “J” no final é realmente muito importante porque define como a válvula se comporta quando está na posição central.
O que diferencia esta válvula é sua capacidade de lidar com pressão e fluxo intensos. Estamos falando de pressões máximas de trabalho de até 350 bar, o que significa cerca de 5.000 libras por polegada quadrada. As versões de tensão DC podem produzir 160 litros por minuto, enquanto as versões AC movimentam 120 litros por minuto. Esses números são importantes quando você tenta mover cargas pesadas ou operar cilindros grandes.
Como funciona a posição central do padrão J
A configuração do carretel J é provavelmente a característica mais distintiva desta válvula de controle direcional. Quando a válvula fica na posição central com ambos os solenóides desligados, todas as portas principais ficam bloqueadas. A porta da bomba (P), ambas as portas de trabalho (A e B) e a porta de retorno do tanque (T) estão completamente isoladas uma da outra.
Este design central bloqueado serve a um propósito específico. Quando você tem um cilindro hidráulico segurando uma carga pesada, você não quer que essa carga desça enquanto você não a estiver controlando ativamente. O 4WE 10 J mantém tudo travado no lugar. A bomba não está enviando óleo para lugar nenhum e o cilindro não pode retornar ao tanque. Isso o torna particularmente útil em aplicações como máquinas de moldagem por injeção, onde é necessária uma posição precisa durante diferentes estágios do ciclo de moldagem.
Quando você energiza um dos solenóides, o carretel se desloca para conectar a bomba a uma porta de trabalho enquanto a outra porta de trabalho abre para o tanque. Energize o outro solenóide e as conexões serão invertidas. É um sistema hidráulico simples, mas o centro bloqueado oferece aquela capacidade de retenção estática que alguns outros padrões de carretel não oferecem.
Os detalhes técnicos que importam
O 4WE 10 J segue o padrão ISO 4401-05-04-0-05 para sua interface de montagem. Esta padronização significa que você pode trocá-la por outras válvulas NG10 de diferentes fabricantes, se necessário, embora sempre haja detalhes a serem verificados. A montagem usa quatro parafusos M6 x 50 com torque de 15 Newton-metros. Você precisará de uma placa de montagem separada, que a Rexroth designa como algo como G 66/01.
Os solenóides são o que a Rexroth chama de design de “pino úmido”. A bobina elétrica fica em uma caixa exposta ao óleo hidráulico, o que ajuda no resfriamento e reduz o ruído em comparação com solenóides secos. Essas bobinas podem ser removidas e giradas 90 graus sem desmontar a válvula inteira, o que é conveniente quando você tem pouco espaço ou precisa reorientar as conexões elétricas. As opções de tensão comuns incluem 24 VCC e 120 VCA, embora outras tensões estejam disponíveis.
Os tempos de resposta são respeitáveis para este tipo de válvula de controle direcional. Quando você aplica energia, o carretel muda em cerca de 45 a 70 milissegundos. Quando você corta a energia, a mola a retorna em 35 a 45 milissegundos. Estas não são velocidades de servoválvulas, mas são adequadas para a maioria das aplicações de máquinas industriais.
Onde você encontrará esta válvula funcionando
O 4WE 10 J aparece em diversos equipamentos industriais. Máquinas-ferramentas pesadas utilizam-no para controlar mesas de trabalho e fusos. As prensas hidráulicas contam com ele para um controle preciso do cilindro. As máquinas de moldagem por injeção são provavelmente uma das aplicações mais comuns, especialmente nos circuitos de fixação de moldes, onde é necessário manter toneladas de força de fixação sem qualquer desvio.
Em uma configuração típica de moldagem por injeção, a válvula de controle direcional controla a abertura e o fechamento do molde. Durante a injeção, a posição central do padrão J trava o óleo hidráulico no cilindro de fixação, mantendo a pressão constante mesmo que a bomba esteja realizando outro trabalho. Isso evita rebarbas (vazamento indesejado de plástico do molde) e garante qualidade consistente da peça. Quando chega a hora de abrir o molde, um solenóide é acionado e a válvula muda, direcionando o óleo para retrair o mecanismo de fixação.
A válvula também aparece em equipamentos móveis, máquinas de construção e sistemas de manuseio de materiais. Em qualquer lugar que você precise de controle direcional com boa capacidade de retenção e taxas de fluxo razoáveis, vale a pena considerar o 4WE 10 J.
Compreendendo o código do pedido
A Rexroth utiliza um sistema de codificação sistemático para suas válvulas de controle direcional, e entendê-lo ajuda você a obter exatamente o que precisa. Um número de modelo completo típico pode parecer 4WE 10 J3X/CG24N9K4, com o número de peça Rexroth R900589988.
Resumindo: O “4” confirma quatro portas principais. "WE" significa que é uma válvula de carretel direcional operada eletricamente. "10" é a classificação de tamanho NG10. "J" identifica o padrão do carretel com centro bloqueado. "3X" ou "5X" indica a série, sendo 5X a série de produção atual. As letras e números após a barra especificam detalhes como tensão do solenóide (G24 significa 24 VCC), material de vedação e diversas opções.
Se você vir um “V” no sufixo, isso indica vedações FKM em vez das vedações NBR padrão. Você desejaria o FKM se estiver usando fluidos de éster de fosfato ou operando em temperaturas mais altas. As vedações NBR padrão funcionam bem com óleos hidráulicos minerais em faixas normais de temperatura industrial.
Requisitos de Fluidos e Filtragem
O 4WE 10 J foi projetado principalmente para óleos hidráulicos de base mineral, embora possa lidar com ésteres de fosfato com o material de vedação correto. A faixa de viscosidade é bastante ampla, de cerca de 2,8 a 380 milímetros quadrados por segundo, com uma viscosidade operacional nominal em torno de 37 a 55 graus Celsius. A temperatura operacional deve ficar entre menos 20 e mais 50 graus Celsius para o ambiente.
É aqui que começam muitas dores de cabeça de manutenção: limpeza de fluidos. As folgas dentro de uma válvula de controle direcional são medidas em mícrons. Estamos falando de lacunas entre três e treze mícrons em áreas críticas. Um cabelo humano tem cerca de 70 mícrons para comparação. Se você deixar a contaminação entrar no óleo hidráulico, partículas podem ficar presas nessas folgas e fazer com que o carretel emperre.
A Rexroth recomenda filtração a 10 mícrons ou melhor. Essa não é uma sugestão que você deva ignorar. Um carretel preso significa que sua válvula não mudará ou, pior, pode mudar e não retornar. Particularmente com solenóides CA, um carretel preso pode levar à queima da bobina porque o solenóide foi projetado para operação intermitente e não para retenção contínua. Seguir algo como os padrões de limpeza NAS 1638 Classe 9 irá lhe poupar sofrimento no futuro.
Problemas comuns e solução de problemas
A maioria dos problemas com o 4WE 10 J remonta a três áreas: contaminação, falhas elétricas ou danos mecânicos. A boa notícia é que a Rexroth inclui um controle manual nessas válvulas, o que fornece uma ferramenta de diagnóstico.
Se a sua válvula de controle direcional não estiver mudando quando você energizar o solenóide, tente primeiro o acionamento manual. Empurre o pino de cancelamento e veja se a válvula muda mecanicamente. Se mudar manualmente, mas não eletricamente, você está diante de um problema elétrico. Verifique a tensão no conector do solenóide, verifique a fiação e teste a resistência da bobina. Se a válvula não mudar nem mesmo manualmente, o carretel está preso, geralmente por contaminação.
Os problemas de contaminação se manifestam de diversas maneiras. Às vezes, a válvula muda, mas não retorna ao centro corretamente. Outras vezes, pode mudar lentamente ou nem mudar. O vazamento interno é outro sintoma, onde você perde pressão ou vê o cilindro deslizar mesmo com a válvula supostamente na posição central travada. Esses problemas normalmente significam que a contaminação atingiu o carretel ou o corpo da válvula, criando caminhos de vazamento.
Os problemas elétricos geralmente são simples. Sem tensão significa verificar sua fiação e sistema de controle. Tensão ou polaridade errada (para solenóides CC) significa que a válvula pode não mudar de forma confiável. Bobinas queimadas aparecem como circuitos abertos ou resistência muito baixa. A substituição da bobina é bastante simples, pois ela simplesmente sai do corpo da válvula.
Danos mecânicos são menos comuns, mas podem acontecer. Molas de retorno quebradas impedirão a centralização do carretel. Pinos solenóides danificados não empurrarão o carretel corretamente. Geralmente, eles exigem substituição ou reconstrução da válvula, em vez de simples reparos.
Considerações de instalação
A montagem adequada de um 4WE 10 J começa com uma superfície de montagem limpa e plana. A válvula é aparafusada a uma subplaca ou coletor usando os quatro parafusos M6 que mencionamos anteriormente. O nivelamento da superfície é importante porque os anéis de vedação que vedam cada porta precisam ser comprimidos uniformemente. Qualquer deformação ou detritos podem criar caminhos de vazamento.
Aperte esses parafusos de montagem com 15 Newton-metros, nem mais, nem menos. Muito pouco e você poderá obter vazamentos externos. Demais e você corre o risco de distorcer o corpo da válvula, o que pode fazer com que o carretel emperre. Use uma chave de torque, não um palpite.
As conexões elétricas também precisam de atenção. Certifique-se de conectar aos terminais de tensão corretos. A válvula normalmente possui uma régua de terminais ou conector para cada solenóide, além de uma conexão de aterramento. Essa conexão de aterramento é obrigatória por questões de segurança e também pode reduzir o ruído elétrico no seu sistema de controle.
A válvula de controle direcional deve ser orientada com os solenóides apontando para cima quando possível. Isto ajuda a evitar o acúmulo de umidade nas conexões elétricas. Se você precisar montá-lo de forma diferente, considere adicionar capas ou tampas para proteger os terminais elétricos.
Comparando Alternativas
A 4WE 10 J não é a única válvula de controle direcional NG10 disponível. A Parker fabrica a série D3W, que oferece especificações semelhantes. A Eaton Vickers possui a série DG4V-5. A HYDAC produz válvulas NG10 que podem ser substituídas em muitas aplicações. Então, por que você ainda escolheria o Rexroth?
A capacidade de fluxo é um fator. Os 160 litros por minuto do 4WE 10 J nas versões DC superam alguns concorrentes. O tempo de resposta é competitivo de 45 a 70 milissegundos para energização. O design do solenóide de pino úmido com bobinas removíveis e giratórias oferece vantagens práticas de manutenção. A Rexroth também oferece uma ampla variedade de padrões e opções de bobinas na série 4WE 10, proporcionando mais flexibilidade para atender exatamente às suas necessidades.
Em termos de preço, essas válvulas estão no mesmo patamar. Você pode pagar entre 950 e 1.050 dólares americanos por uma configuração comum. Esse preço reflete a qualidade de nível industrial e a engenharia necessária para manter folgas restritas e desempenho confiável.
A verdadeira diferenciação geralmente se resume ao que você já está usando em seu sistema. Se o seu equipamento já é construído com componentes Rexroth, aderir ao 4WE 10 J mantém a consistência no estoque de peças e a familiaridade do técnico. Se você estiver trabalhando com sistemas Parker ou Eaton, seus equivalentes poderão se integrar mais facilmente.
Fornecimento e Disponibilidade
Encontrar um 4WE 10 J geralmente é simples. Configurações comuns como o R900589988 (versão 24 VDC) geralmente estão em estoque nos distribuidores industriais. A Rexroth possui uma loja online oficial onde você pode comprar diretamente. Plataformas de fornecimento industrial como o Alibaba oferecem válvulas Rexroth genuínas e alternativas compatíveis, embora você precise verificar o que realmente está comprando.
Os prazos de entrega variam dependendo da configuração. Os itens em estoque podem ser enviados dentro de alguns dias. Pedidos especiais com opções incomuns podem levar várias semanas. Se você estiver fazendo manutenção em equipamentos críticos, manter uma válvula sobressalente disponível faz sentido, dado o custo relativamente baixo em comparação com o tempo de inatividade.
Esteja ciente de que séries mais antigas como a 3X foram descontinuadas. Se estiver substituindo uma válvula da série 3X, você poderá atualizar para a série 5X, que é a versão de produção atual. A interface de montagem e a operação básica permanecem as mesmas, embora possa haver pequenas diferenças nas opções ou especificações de desempenho.
Fazendo durar
Obter a vida útil máxima de sua válvula de controle direcional se resume a algumas práticas importantes. Primeiro e mais importante: mantenha o fluido hidráulico limpo. A filtragem de 10 mícrons de que falamos anteriormente não é opcional se você deseja um serviço confiável. Troque seus filtros regularmente e observe a queda de pressão no elemento filtrante.
Segundo, verifique se o padrão de spool J realmente corresponde ao seu aplicativo. Se você estiver usando uma bomba de deslocamento fixo sem válvula de descarga, o centro bloqueado pode causar problemas. A bomba irá parar nas portas bloqueadas, criando calor e desperdiçando energia. Um carretel J funciona melhor com bombas de deslocamento variável ou sistemas que possuem capacidade de descarga separada.
Terceiro, use o controle manual durante o diagnóstico, e não como um método operacional normal. Esses pinos de substituição existem para solução de problemas e manutenção, não para uso diário na produção. Martelar repetidamente no comando pode danificar o mecanismo ao longo do tempo.
Quarto, preste atenção à pressão e fluxo operacional do seu sistema. Só porque o 4WE 10 J pode suportar 350 bar e 160 litros por minuto não significa que você deva operá-lo continuamente nesses limites. Operar no meio do envelope de desempenho, em vez de nos extremos, prolongará a vida útil.
Finalmente, quando você tiver uma falha, não basta colocar uma nova bobina solenóide sem investigar por que ela falhou. As bobinas geralmente não falham sozinhas. Eles falham porque o carretel está preso e a bobina superaquece ou devido a problemas elétricos no sistema de controle. Corrija a causa raiz, não apenas o sintoma.
O resultado final
A válvula de controle direcional Rexroth 4WE 10 J representa décadas de evolução da hidráulica industrial. Não é sofisticado nem de alta tecnologia para os padrões atuais, mas faz seu trabalho de maneira confiável quando aplicado e mantido adequadamente. O padrão de carretel J com centro bloqueado proporciona uma retenção de carga positiva. O tamanho NG10 suporta fluxo e pressão substanciais. O design do solenóide de pino úmido equilibra desempenho com acesso prático para manutenção.
Se você estiver projetando um novo sistema hidráulico que precise de controle direcional com capacidade de retenção, ou se estiver substituindo uma válvula desgastada em um equipamento existente, o 4WE 10 J merece consideração. Apenas certifique-se de especificar a série correta (5X para produção de corrente), a tensão correta do solenóide e o material de vedação apropriado para o seu fluido. Preste atenção à filtragem desde o primeiro dia e você obterá anos de serviço confiável com essas válvulas.
Compreender como funciona a sua válvula de controle direcional e o que ela precisa para se manter saudável não é complicado. Requer apenas prestar atenção aos detalhes que importam: fluido limpo, voltagem adequada, aplicação correta e manutenção regular. Faça tudo certo e o 4WE 10 J manterá seu sistema hidráulico fluindo para onde e quando for necessário.
