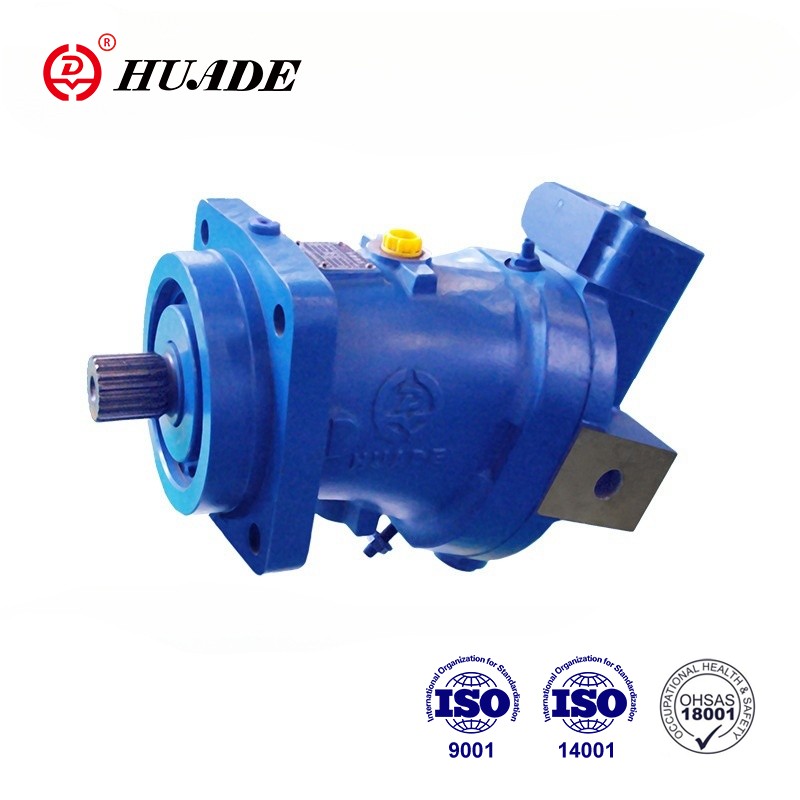

Motor variável de pistão axial A6V

O motor de deslocamento variável A6V foi projetado especialmente para unidades hidrostáticas com controles secundários. Um conjunto completo de controle para uma faixa giratória máxima de vmax/vmin = 3,47 é instalada. O motor A6V de Huade é amplamente utilizado no sistema hidráulico de engrenagem de direção marítima, sistema hidráulico de guindaste e sistema hidráulico de hélice ajustável.

Parâmetro do produto do motor variável de pistão axial A6V

Dados técnicos

▶ Faixa de pressão operacional

Pressão na porta A ou B:

Pressão nominal p_n= 31,5mpa

Pico de imprensa p_máx= 35mpa

A soma das pressões nas portas A e B não deve exceder 63MPA

(Pressão individual em qualquer port max.35mp)

▶ Pressão de óleo de vazamento:

Pressão máxima de óleo de vazamento permitido (na porta t):

P_Abs= 0,2mp

▶ Faixa de temperatura do fluido:

t_min= - 25 ℃

t_máx= +80 ℃

▶ Faixa de viscosidade:

V_min= 10mm²/s

V_máx= (por períodos curtos) 1000mm²/s

▶ Viscosidade operacional ideal:

V_optar= 16-36mm²/s

▶ Recomendação de fluidos

Operação recomendada

Temperatura de grau de viscosidade para DIN51519 RANGE ISO (VG)

Recurso do produto e aplicação do motor variável de pistão axial A6V

Características:

▶ grande faixa de controle com transmissões hidrostáticas.

▶ Regulação de controle secundário com vários dispositivos de controle

▶ Aumento da saída máxima. velocidades em redução do ângulo giratório

▶ economia de custos devido à possibilidade de usar bombas menores

▶ Evita as unidades de engrenagem da proporção multispédica.

▶ Alta densidade de potência.

▶ Posição de montagem opcional

▶ de alta eficiência.

▶ Excelentes características iniciais.

▶ Baixa inércia.

Aplicativo:

O motor variável do pistão axial A6V foi projetado para circuitos abertos e fechados.
