Quando você trabalha com sistemas hidráulicos ou tubulações de água, escolher a válvula de retenção correta pode fazer a diferença entre operações tranquilas e reparos dispendiosos. A válvula de retenção galvanizada Tipo S tornou-se uma escolha popular para muitas aplicações industriais, mas nem sempre é fácil entender o que a torna diferente de outras opções.
O que é uma válvula de retenção galvanizada tipo S?

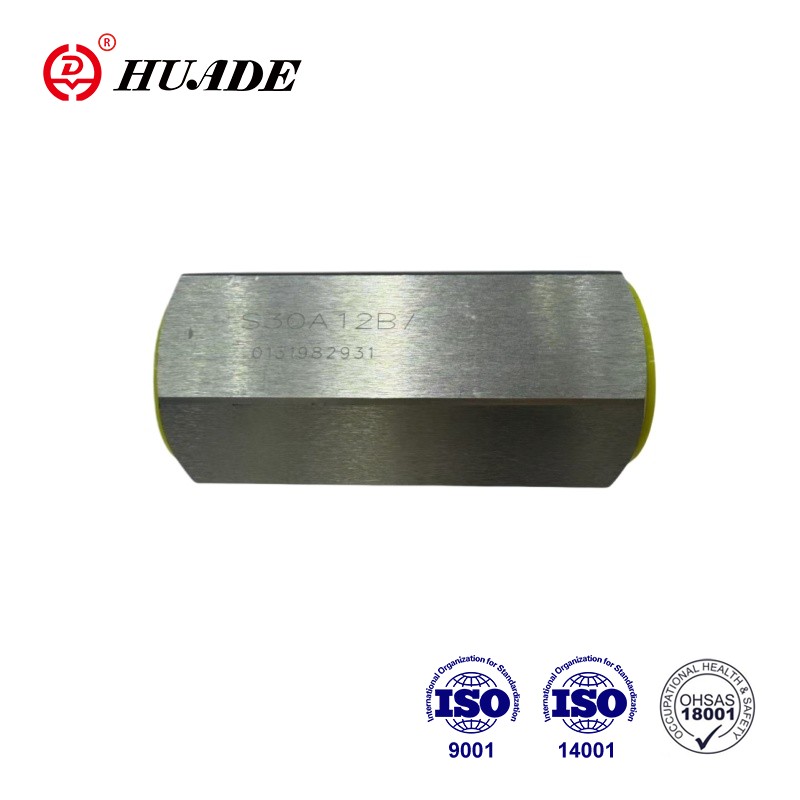

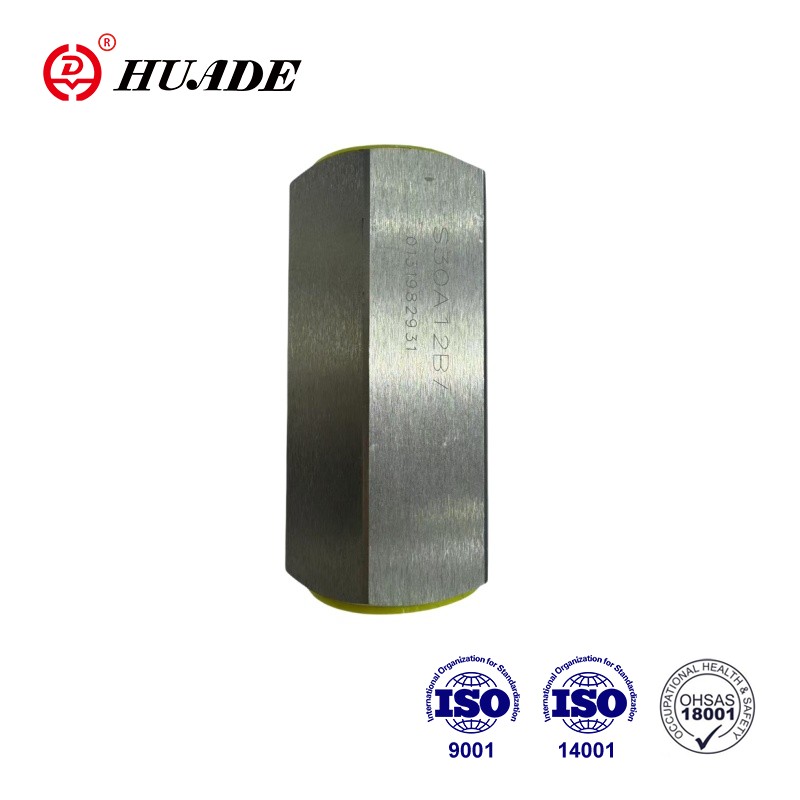

Uma válvula de retenção galvanizada Tipo S é um dispositivo de controle de fluxo unidirecional que evita que o fluido flua para trás em seu sistema de tubulação. A parte "galvanizada" significa que o corpo da válvula possui um revestimento protetor de zinco aplicado por meio de galvanização por imersão a quente ou galvanoplastia. Esta camada de zinco atua como um escudo contra ferrugem e corrosão, e é por isso que você verá frequentemente essas válvulas em instalações externas e sistemas de água.
A designação “Tipo S” pode significar coisas diferentes dependendo se você está olhando para um equipamento hidráulico ou um encanamento padrão. Em aplicações hidráulicas, o Tipo S normalmente se refere a um projeto de gatilho ou êmbolo com mola que pode suportar pressões de até 450 bar (cerca de 6.500 psi). Para trabalhos em tubulações, o S pode indicar uma válvula de retenção oscilante com conexões de solda de encaixe ou uma série específica do fabricante. Essa distinção é importante porque os dois designs funcionam de maneira bastante diferente.
Como funciona o mecanismo Tipo S?
A versão hidráulica de uma válvula de retenção galvanizada Tipo S utiliza um êmbolo com mola que desliza ao longo de uma linha central. Quando a pressão do fluido pressiona o êmbolo com força suficiente, ele comprime a mola e abre a válvula. No momento em que a pressão cai ou tenta reverter, a mola encaixa o êmbolo de volta em sua sede, criando uma vedação hermética. Isso acontece rápido, o que ajuda a evitar golpes de aríete (aqueles sons altos que você às vezes ouve em canos).
O gasoduto Tipo S, por outro lado, geralmente possui um disco ou aba que oscila sobre uma dobradiça. A gravidade e o fluxo direto empurram o disco para a abertura e, quando o fluxo para, o disco volta ao lugar. Este projeto lida bem com tubos maiores e não se importa com partículas sólidas na água, mas fecha mais lentamente do que o tipo de êmbolo. A escolha entre essas duas afeta o desempenho da válvula de retenção galvanizada Tipo S em condições reais.
Compreendendo o revestimento galvanizado
O processo de galvanização envolve a imersão de peças de aço em zinco fundido a cerca de 840°F. Isso cria múltiplas camadas: uma camada interna de liga de zinco-ferro que se liga firmemente ao aço e uma camada externa de zinco puro que sofre o impacto da exposição ambiental. Quando essa camada externa sofre corrosão, ela na verdade protege o aço por baixo por meio de um processo chamado proteção sacrificial.
A galvanização por imersão a quente normalmente produz uma espessura de revestimento de 45 a 85 mícrons, que pode durar mais de 50 anos em condições atmosféricas normais. A válvula de retenção galvanizada Tipo S beneficia desta proteção duradoura, especialmente quando instalada no exterior ou em edifícios sem aquecimento. No entanto, o revestimento de zinco tem limites de temperatura. A exposição contínua acima de 200°C (392°F) danificará o revestimento e, acima de 250°C, o zinco começa a descascar do aço. Isso significa que sua válvula de retenção galvanizada Tipo S funciona melhor em sistemas que lidam com fluidos frios a quentes, e não com vapor ou óleo hidráulico de alta temperatura.
Especificações de pressão e fluxo
Uma típica válvula de retenção hidráulica galvanizada Tipo S pode suportar pressões de trabalho de 35 a 40 MPa, dependendo do tamanho da porta. Tamanhos menores (6 mm a 15 mm) geralmente custam 40 MPa, enquanto tamanhos maiores (20 mm a 30 mm) podem ser limitados a 35 MPa. As vazões máximas variam de 15 a 300 litros por minuto, o que abrange a maioria dos equipamentos hidráulicos móveis e máquinas industriais.
A pressão de abertura (a pressão mínima necessária para abrir a válvula) é outro número importante. Para a maioria dos projetos Tipo S, isso varia de 0 a 0,6 MPa. Uma pressão de abertura mais baixa significa que a válvula abre mais facilmente, o que reduz a perda de energia no seu sistema. No entanto, uma configuração muito baixa pode fazer com que a válvula vibre quando o fluxo flutua. Sua válvula de retenção galvanizada Tipo S deve corresponder à pressão operacional mínima do seu sistema para evitar esse problema.
A resistência ao fluxo no projeto Tipo S é maior do que uma válvula de retenção oscilante porque o fluido tem que empurrar o êmbolo para cima contra a tensão da mola. Isso cria uma queda de pressão semelhante à que você veria em uma válvula globo. Para aplicações de alto fluxo onde a queda de pressão é muito importante, você pode querer calcular se um Tipo S é a escolha certa ou se uma verificação de oscilação funcionaria melhor.
Considerações sobre temperatura para válvulas galvanizadas
A faixa de temperatura para uma válvula de retenção galvanizada Tipo S normalmente varia de -20°C a 80°C para o fluido interno. A temperatura ambiente deve ficar entre -20°C e 50°C. Esses limites vêm tanto do revestimento de zinco quanto dos materiais de vedação usados dentro da válvula.
Quando as temperaturas sobem continuamente acima de 200°C, o revestimento de zinco começa a quebrar. Exposições curtas até 350°C podem não causar falha imediata, mas ciclos repetidos em altas temperaturas certamente reduzirão a vida útil da válvula. Se o seu sistema funciona com água quente acima de 180°F regularmente, você provavelmente deveria procurar opções de aço inoxidável em vez de uma válvula de retenção galvanizada Tipo S.
As temperaturas frias são geralmente menos problemáticas para o revestimento galvanizado em si, mas é necessário estar atento à formação de gelo nos sistemas de água. O corpo da válvula pode rachar se a água dentro dela congelar e expandir. A preparação adequada para o inverno ou o uso de misturas de glicol ajudam a prevenir esse problema em sistemas sazonais.
Onde a válvula de retenção galvanizada tipo S funciona melhor
Os sistemas de proteção contra incêndio são uma aplicação importante para válvulas de retenção galvanizadas. As certificações UL e FM exigidas para válvulas de retenção para bombeiros geralmente especificam construção em ferro fundido galvanizado ou ferro dúctil. Um projeto Tipo S nesses sistemas evita o refluxo dos risers de sprinklers contra incêndio e garante que a água esteja sempre disponível quando necessária. O revestimento galvanizado proporciona décadas de proteção mesmo em salas de válvulas úmidas ou instalações externas.
Os sistemas de irrigação também se beneficiam de instalações de válvulas de retenção tipo S galvanizadas. Estações de bombeamento agrícolas, sistemas de água de campos de golfe e redes de irrigação municipais usam válvulas de retenção para manter a escorva nas linhas de bombeamento e evitar o fluxo reverso. O revestimento de zinco lida melhor com a exposição a fertilizantes e minerais na água de irrigação do que o aço puro, embora não tão bem quanto o aço inoxidável.
Equipamentos hidráulicos móveis como escavadeiras, guindastes e máquinas agrícolas geralmente usam a versão hidráulica de alta pressão de uma válvula de retenção galvanizada Tipo S. Essas válvulas protegem bombas e motores hidráulicos contra picos de pressão quando a máquina desliga ou quando as cargas mudam repentinamente. O design compacto cabe em espaços apertados e o acabamento galvanizado resiste à ferrugem causada pela exposição à chuva e lama nos locais de trabalho.
Os sistemas municipais de distribuição de água às vezes usam válvulas de retenção oscilantes galvanizadas maiores (que podem ser chamadas de Tipo S por alguns fabricantes) em estações de bombeamento e limites de zonas de pressão. Estas instalações evitam que a água retroceda através das bombas quando estas são desligadas, protegendo os equipamentos e mantendo zonas de pressão adequadas na rede de distribuição.
Melhores práticas de instalação
A instalação correta de uma válvula de retenção galvanizada Tipo S começa com a confirmação da direção do fluxo. Cada válvula de retenção possui uma seta moldada ou estampada no corpo mostrando em que direção o fluido deve fluir. Instalá-lo ao contrário significa que a válvula permanece fechada o tempo todo, bloqueando completamente o sistema.
A válvula pode ser instalada em qualquer orientação (horizontal, vertical ou angular), mas a instalação vertical com fluxo ascendente é frequentemente preferida para o projeto Tipo S porque a gravidade ajuda o êmbolo a assentar corretamente durante o fechamento. Em percursos horizontais, certifique-se de que haja suporte adequado em ambos os lados da válvula para evitar que a tensão do tubo seja transferida para o corpo da válvula.
As conexões roscadas precisam de selante adequado, mas evite colocar fita ou composto dentro da válvula, pois isso pode interferir nas peças móveis. Para instalações de válvulas de retenção tipo S galvanizadas com rosca, use fita PTFE ou um lubrificante para tubo compatível com o seu fluido. Não aperte demais as conexões roscadas porque isso pode rachar o corpo da válvula, especialmente com construção em ferro fundido.
As conexões flangeadas exigem torque uniforme dos parafusos seguindo um padrão estrela para garantir que a gaxeta assente corretamente. O acabamento galvanizado nas faces do flange deve ser liso o suficiente para a vedação da gaxeta, mas a galvanização áspera pode precisar de um leve lixamento antes da montagem. Verifique a compatibilidade do material da junta com o fluido e a temperatura operacional da sua válvula de retenção galvanizada Tipo S.
Requisitos de manutenção
A inspeção regular mantém sua válvula de retenção galvanizada Tipo S funcionando de maneira confiável. Durante os primeiros seis meses após a instalação, verificações mensais ajudam a detectar antecipadamente quaisquer problemas de instalação. Depois disso, as inspeções trimestrais geralmente são suficientes para a maioria das aplicações. Durante as inspeções, procure sinais de vazamento ao redor do corpo da válvula, ruídos incomuns durante a operação ou alterações na pressão do sistema que possam indicar problemas na válvula.
As partes internas de uma válvula de retenção galvanizada Tipo S podem ficar sujas com detritos do sistema de tubulação. A instalação de um filtro ou filtro a montante (recomenda-se a filtragem de 15 mícrons para aplicações hidráulicas) evita que partículas sólidas emperrem o êmbolo ou se acumulem sob a sede da válvula. Esta simples adição pode prolongar significativamente a vida útil da válvula e reduzir as necessidades de manutenção.
Se você notar golpe de aríete ou sons altos de fechamento, a válvula pode estar superdimensionada para sua vazão ou a pressão de abertura pode estar muito baixa. Ajustar a pré-carga da mola (se o projeto da sua válvula permitir) ou substituir a válvula por um tamanho diferente pode resolver esses problemas. Vazamento persistente além da sede da válvula geralmente significa que detritos estão presos na superfície de vedação ou que a sede está desgastada e precisa ser substituída.
O revestimento galvanizado externo requer manutenção mínima, mas se você observar ferrugem branca (mancha de armazenamento úmida) se formando na superfície, limpe-a e deixe a válvula secar completamente. Este produto de corrosão branco é o óxido de zinco e, embora pareça ruim, na verdade protege o aço por baixo. A corrosão verdadeira até o metal base aparece como ferrugem vermelha ou marrom e indica que o revestimento de zinco falhou naquele local.
Comparando opções de materiais
Ao decidir entre uma válvula de retenção galvanizada Tipo S e outros materiais, o custo e a resistência à corrosão são os principais fatores. O aço galvanizado fica no meio termo: custa cerca de 40% menos que o aço inoxidável, mas oferece proteção contra corrosão muito melhor do que o aço carbono puro ou o ferro fundido.
As válvulas de retenção de aço inoxidável (normalmente grau 316 ou 304) oferecem a melhor resistência à corrosão, especialmente em água salgada ou ambientes químicos. Eles suportam temperaturas mais altas sem danificar o revestimento e duram mais em condições adversas. No entanto, o aço inoxidável custa 2,5 a 5 vezes mais do que uma válvula de retenção galvanizada Tipo S. Para projetos com orçamento limitado em água doce ou ambientes industriais amenos, a opção galvanizada faz mais sentido financeiro.
As válvulas de retenção de bronze funcionam bem em encanamentos residenciais e onde são necessárias temperaturas mais altas, mas estão limitadas a pressões mais baixas do que uma válvula de retenção galvanizada Tipo S. A capacidade de 450 bar do projeto hidráulico Tipo S excede em muito o que o bronze pode suportar. O bronze também custa mais por válvula, embora não tanto quanto o aço inoxidável.
As válvulas de retenção de aço puro ou ferro fundido custam menos inicialmente, mas exigem pintura ou outra proteção em ambientes corrosivos. Os custos de manutenção e a vida útil mais curta geralmente compensam qualquer economia inicial. Uma válvula de retenção galvanizada Tipo S oferece melhor valor a longo prazo na maioria das situações onde não é necessária resistência extrema à corrosão.
Problemas e soluções comuns
A vibração ou vibração ocorre quando a válvula abre e fecha rapidamente devido a flutuações de pressão próximas ao limite de pressão de abertura. Este problema geralmente ocorre quando uma válvula de retenção galvanizada Tipo S é superdimensionada para a vazão real. A solução é instalar uma válvula menor ou aumentar a configuração da pressão de abertura se o projeto da sua válvula permitir o ajuste. Em alguns casos, adicionar um pequeno orifício ou restrição de fluxo a jusante pode estabilizar o padrão de fluxo.
O golpe de aríete se manifesta como ruídos altos quando a válvula fecha repentinamente. O design do êmbolo Tipo S geralmente lida com isso melhor do que as verificações de giro porque o fechamento com mola acontece de forma rápida e suave. Se o golpe de aríete ainda ocorrer, poderá ser necessária uma válvula diferente com características de fechamento mais lento ou a adição de um supressor de golpe de aríete no sistema. O suporte adequado do tubo também ajuda a minimizar o ruído e o estresse causado por picos de pressão.
O vazamento pela sede da válvula permite o fluxo reverso, o que anula todo o propósito de ter uma válvula de retenção. Pequenas quantidades de vazamento (abaixo de 0,25 cm³/min ou cerca de 5 gotas por minuto) estão dentro das especificações aceitáveis para a maioria dos projetos de válvula de retenção galvanizada Tipo S. Vazamento excessivo geralmente significa que detritos se alojaram na sede, que as superfícies de vedação estão desgastadas ou que a mola está enfraquecida. Limpar ou substituir componentes internos resolve a maioria dos problemas de vazamento.
Vazamentos externos ao redor do corpo ou das conexões indicam falha na junta ou carcaça rachada. Apertar os parafusos pode impedir pequenos vazamentos, mas se o vazamento persistir, você precisará desmontar a válvula, inspecionar as superfícies de vedação e substituir as juntas. Rachaduras no corpo da válvula exigem a substituição completa da válvula porque a integridade estrutural fica comprometida.
Opções de Mercado e Fornecedores
Vários fabricantes importantes produzem projetos de válvulas de retenção tipo S galvanizadas para diferentes mercados. Bosch Rexroth, Parker Hannifin e PONAR Wadowice oferecem versões hidráulicas de precisão com capacidades de alta pressão e tamanhos compactos necessários para equipamentos móveis e máquinas industriais. Essas empresas fornecem dados técnicos detalhados e podem ajudar na seleção adequada de válvulas para aplicações hidráulicas exigentes.
Para aplicações de água e encanamento, empresas como Watts (incluindo sua marca Ames), Mueller e vários fabricantes chineses (FCV, Dervos, Neway) produzem válvulas de retenção galvanizadas que podem ser designadas como Tipo S ou códigos de série semelhantes. Essas válvulas normalmente atendem aos padrões ANSI/AWWA para serviços de água e vêm com certificações apropriadas para proteção contra incêndio ou uso de água potável quando necessário.
Os preços variam amplamente com base no tamanho, classificação de pressão e certificações. Pequenas unidades de válvula de retenção hidráulica galvanizada Tipo S (portas de 6 mm a 15 mm) podem custar menos de US$ 100, enquanto modelos certificados de serviço de bombeiros em tamanho de 4 polegadas custam cerca de US$ 800 a US$ 900. Grandes unidades flangeadas de 12 polegadas podem exceder US$ 5.000, especialmente com listagens UL ou FM. Os custos de certificação e os requisitos de teste aumentam significativamente o preço em comparação com válvulas industriais não certificadas.
Ao adquirir uma válvula de retenção galvanizada Tipo S, considere se você precisa de um distribuidor com estoque local para entrega rápida ou se pode fazer pedidos diretamente aos fabricantes para obter melhores preços em quantidades maiores. A qualidade do suporte técnico também é importante, especialmente para aplicações hidráulicas onde a seleção adequada afeta o desempenho do sistema e a proteção do equipamento.
Fazendo a escolha certa
A escolha de uma válvula de retenção galvanizada Tipo S faz sentido quando você precisa de uma boa proteção contra corrosão a um preço razoável em sistemas que operam abaixo de 200°C com exposição química moderada. A capacidade de alta pressão do projeto hidráulico Tipo S é adequada para equipamentos móveis e máquinas industriais onde o espaço é apertado e os picos de pressão são comuns. Para sistemas de água, o revestimento galvanizado proporciona décadas de serviço em aplicações que vão desde irrigação até proteção contra incêndio.
No entanto, uma válvula de retenção galvanizada Tipo S nem sempre é a melhor opção. Sistemas de alta temperatura acima de 180°F de operação contínua devem usar aço inoxidável. Aplicações em água salgada ou produtos químicos altamente corrosivos também se beneficiam da atualização para aço inoxidável, apesar do custo mais elevado. Tamanhos de tubos muito grandes (acima de 12 polegadas) podem funcionar melhor com verificações de giro revestidas com epóxi ou aço inoxidável, em vez de designs tipo S galvanizados.
Os principais fatores em sua decisão devem ser pressão operacional, faixa de temperatura, compatibilidade de fluidos e exposição ambiental. Combine as especificações da válvula com os requisitos reais do seu sistema, em vez de especificar demais condições que não ocorrerão. Uma válvula de retenção galvanizada Tipo S devidamente selecionada proporcionará anos de serviço confiável com manutenção mínima, protegendo suas bombas e equipamentos enquanto mantém seu projeto dentro do orçamento.
Compreender o que Tipo S significa em seu contexto específico (êmbolo hidráulico versus verificação de oscilação da tubulação) ajuda a garantir que você obtenha a válvula certa para sua aplicação. Em caso de dúvida, consulte o fabricante ou um distribuidor qualificado que possa revisar os parâmetros do seu sistema e recomendar a configuração apropriada da válvula. Reservar um tempo para fazer a escolha certa agora evita erros dispendiosos e tempo de inatividade no futuro.
