O que é uma válvula de controle de fluxo hidráulico?
Uma válvula de controle de fluxo hidráulico é como um controlador de tráfego de fluidos em sistemas hidráulicos. Assim como um semáforo controla quantos carros passam por um cruzamento, essas válvulas controlam a quantidade de fluido hidráulico que flui pelo seu sistema.
Simplificando,as válvulas de controle de fluxo hidráulico regulam a velocidade dos motores e cilindros hidráulicos, controlando a quantidade de fluido que os atinge. Mais fluido significa movimento mais rápido, menos fluido significa movimento mais lento.
Por que as válvulas de controle de fluxo são tão importantes?
Pense no fluido hidráulico como o “sangue” de um sistema hidráulico. Sem o controle adequado do fluxo, seu sistema seria como uma pessoa com pressão arterial descontrolada – ou muito rápido e perigoso, ou muito lento e ineficaz.
Aqui está o que as válvulas de controle de fluxo fazem pelo seu sistema:
Como funcionam as válvulas de controle de fluxo hidráulico?
O princípio básico é surpreendentemente simples. Essas válvulas funcionam criando uma abertura variável pela qual o fluido deve passar.
Imagine tentar encher um balde com água. Se você abrir um pouco a torneira, a água flui lentamente. Abra bem e a água escorrerá rapidamente. As válvulas de controle de fluxo funcionam da mesma maneira - elas ajustam o tamanho da abertura para controlar a taxa de fluxo do fluido.
Os principais fatores que afetam o fluxo são:
- Tamanho de abertura- Maior abertura = mais fluxo
- Diferença de pressão- Pressão mais alta = fluxo mais rápido (em válvulas básicas)
- Espessura do fluido- Fluido mais espesso = fluxo mais lento
Principais tipos de válvulas de controle de fluxo hidráulico
1. Válvulas de controle de fluxo simples
Válvulas de agulha
- Perfeito para pequenos ajustes precisos
- Como usar um conta-gotas em vez de uma mangueira de incêndio
- Ótimo para calibração e ajuste fino
- Desvantagem: o fluxo muda quando a pressão muda
Válvulas de aceleração
- Bom para controle básico de velocidade
- Compensado por Pressão
- Comum em sistemas simples
- Não é muito preciso sob cargas variadas
Válvulas de esfera
- Principalmente para controle liga/desliga
- Muito durável e confiável
- Precisão limitada para controle de velocidade
- Ótimo para isolar seções
2. Válvulas de controle de fluxo avançadas

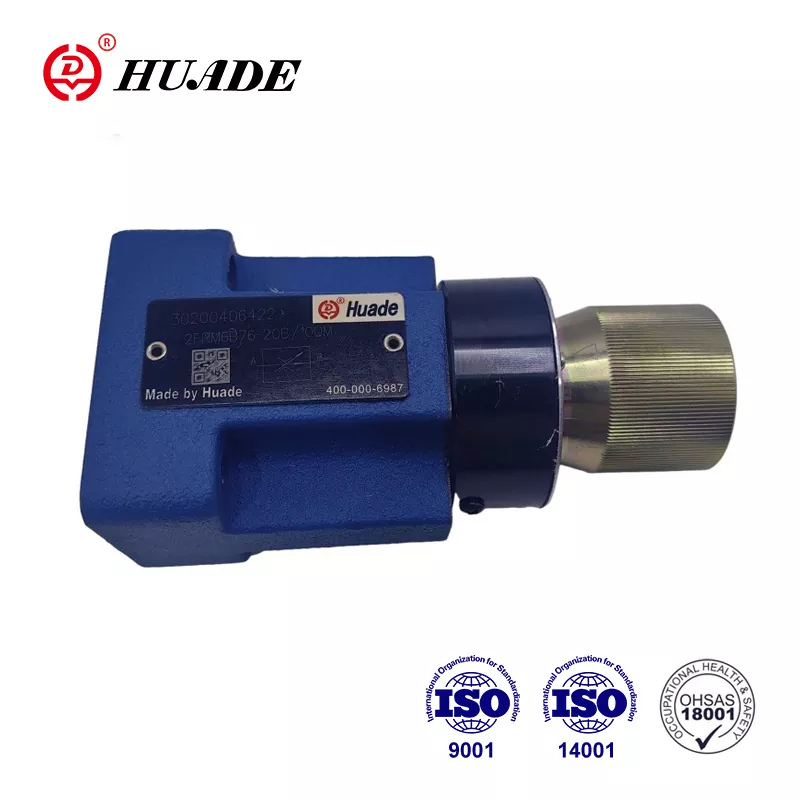

Válvulas Compensadas por Pressão
As válvulas “inteligentes” dos sistemas hidráulicos. Mantenha o fluxo estável mesmo quando a pressão mudar.
Detalhes técnicos:
- A válvula piloto integrada ajusta automaticamente o tamanho do orifício principal com base no diferencial de pressão
- Faixa de compensação:Normalmente mantém uma precisão de fluxo de ±5% na faixa de pressão de 50 a 350 bar
- Componentes Internos:O compensador mantém queda de pressão constante (normalmente 7-10 bar) através do orifício primário
Mais caro, mas muito mais confiável. Perfeito para trabalhos de precisão.
Válvulas Meter-In vs Meter-Out
Limitação:Pode causar cavitação com cargas excessivas
Melhor para:Cargas positivas, cilindros verticais estendendo-se para baixo
Vantagem:Cria contrapressão para evitar cavitação
Melhor para:Cargas ultrapassadoras, retração dos cilindros verticais
Válvulas de controle de fluxo proporcional
Controlado eletronicamente para ajuste superpreciso.
- Método de controle:Sinais PWM (modulação por largura de pulso) do amplificador eletrônico
- Sistema de feedback:Controle de circuito fechado com sensores de fluxo ou feedback de posição
- Tempo de resposta:Normalmente de 10 a 50 milissegundos para mudanças de etapa
- Faixa de sinal:Sinais de controle padrão 4-20mA ou 0-10V
- Recursos do amplificador:크리스마스 트리의 웰헤드 초크 밸브는 10,000-15,000psi에 달하는 형성 압력에서 작동하는 석유 및 가스정의 생산 속도를 제어합니다. 이는 밸브 엔지니어링에서 가장 가혹한 서비스 조건에 직면해 있습니다. 모래를 절단 제트로 바꾸는 속도의 연마성 모래 입자를 포함하는 다상 흐름(원유, 천연 가스, 지층수)입니다. 초크 밸브 트림은 텅스텐 카바이드 또는 특수 세라믹을 사용하며 차체 침식을 방지하기 위해 파이프 중심선을 향해 고속 흐름을 유도하도록 설계되었습니다. API 6A(유정 장비)와 API 6D(파이프라인 밸브) 표준 간의 차이는 매우 중요합니다. 유정 조절을 위해 API 6D 볼 밸브를 사용하면 파이프라인 밸브가 유정 장비가 견뎌야 하는 수직 고압 차동 서비스가 아니라 피그 통로를 위한 전체 구멍 통로가 있는 수평 설치에서 격리 작업을 위해 설계되었기 때문에 천공이 빠르게 발생합니다.
Pode ser programado e automatizado. Caro, mas oferece o melhor controle. Comum em máquinas e robôs CNC modernos.
Conceitos Técnicos Avançados
Aprofundamento sobre compensação de pressão
As válvulas com compensação de pressão usam um projeto de dois estágios:
- Estágio Primário:Orifício de estrangulamento ajustável (controlado pelo usuário)
- Estágio Secundário:O carretel do compensador automático responde ao diferencial de pressão
Princípio de funcionamento:
- O compensador mantém queda de pressão constante (normalmente 7-10 bar) através do orifício primário
- Quando a pressão a jusante aumenta, o compensador abre mais para manter o fluxo
- Quando a pressão a montante cai, o compensador restringe para evitar o aumento do fluxo
- Resultado:Fluxo consistente, independentemente das alterações de carga
Sistemas de controle de válvula proporcional
Cadeia de controle eletrônico:
- Sinal de Comando:4-20mA ou ±10V do PLC/controlador
- Processamento de amplificador:Converte sinal em corrente/PWM adequada
- Resposta do solenóide:Solenóide proporcional cria força proporcional à corrente
- Controle Básico:A posição do carretel está diretamente relacionada à força do solenóide
- Saída de fluxo:Controle de fluxo preciso com histerese mínima
Recursos avançados:
Tecnologia de divisor de fluxo
Divisores de fluxo tipo carretel:
- Use spools sincronizados para dividir o fluxo
- Precisão:±5% de divisão de fluxo em condições normais
- Sensibilidade à Pressão:O desempenho diminui com grandes diferenças de pressão
- Aplicações:Adequado para aplicações de carga semelhantes
Divisores de fluxo tipo engrenagem:
- Use conjuntos de engrenagens de precisão para divisão de fluxo
- Precisão:±2% de divisão de fluxo, independentemente das diferenças de pressão
- Autocompensação:Ajusta automaticamente para alterações de viscosidade
- Aplicações:Sincronização crítica (controles de aeronaves, trabalho pesado)
Aplicativos
Equipamento de construção
- Escavadeiras: movimentos suaves do braço e da caçamba
- Guindastes: Elevação e posicionamento precisos
- Bulldozers: ajustes controlados da lâmina
Fabricação
- Máquinas de moldagem por injeção: formação perfeita de peças
- Máquinas CNC: velocidades de corte precisas
- Linhas de montagem: movimentos sincronizados
Agricultura
- Harvesters: Corte e coleta coordenados
- Tratores: Controle de implementos
- Sistemas de irrigação: Gestão do fluxo de água
Outras aplicações
- Turbinas de usinas
- Instalações de tratamento de água
- Operações de petróleo e gás
- Equipamento de mineração
Como escolher a válvula de controle de fluxo correta
Selecionar a válvula certa é como escolher a ferramenta certa para um trabalho. Considere estes fatores:
1. Requisitos do sistema
- Em que pressão seu sistema opera?
- Quanto fluxo você precisa?
- Que tipo de fluido você está usando?
Guia de especificações técnicas
| Aplicativo | Tipo de válvula recomendado | Taxa de fluxo | Pressão Máxima | Tamanho da conexão | Método de controle |
|---|---|---|---|---|---|
| Máquina CNC pequena | Válvula de agulha | 2-8 L/min | 210 barras | 1/4" NPT | Manual |
| Moldagem por injeção | Compensado por Pressão | 15-50 L/min | 350 barras | 1/2"SAE | Manual/Elétrico |
| Braço de escavadeira | Proporcional | 80-200 L/min | 420 barras | 3/4"SAE | Eletrônico (PWM) |
| Prensa hidráulica | Medição | 25-100 L/min | 700 barras | 1"SAE | Operado por piloto |
| Guindaste Móvel | Válvula Prioritária | 120-300 L/min | 350 barras | 1"SAE | Sensor de carga |
2. Necessidades de precisão
3. Meio ambiente
- Faixa de temperatura:As válvulas padrão funcionam de -20°C a 80°C
- Condições extremas:Vedações especiais necessárias para temperaturas de -40°C a 120°C
- Fluidos Corrosivos:Aço inoxidável ou revestimentos especiais necessários
- Alta vibração:Ajustes de fio de bloqueio ou controle eletrônico recomendados
4. Considerações orçamentárias
Problemas e soluções comuns
Problema: velocidade inconsistente
Sintomas:O atuador acelera e desacelera aleatoriamente
Causas:Fluido sujo, peças de válvula desgastadas, tipo de válvula errado
Solução:Limpe ou substitua o fluido, faça a manutenção da válvula, atualize para uma válvula com compensação de pressão
Problema: superaquecimento
Sintomas:O sistema fica muito quente, desempenho reduzido
Causas:Vazamento interno, configurações erradas da válvula
Solução:Substitua as vedações, ajuste as configurações da válvula, verifique o dimensionamento adequado da válvula
Problema: Cavitação em Sistemas de Controle de Fluxo
Sintomas:Ruído alto, vibração, fluido leitoso, danos aos componentes
Explicação Técnica:Quando a velocidade do fluido excede os limites críticos, a pressão cai abaixo da pressão de vapor
Causas:
- Válvulas de medição com cargas excessivas
- Orifícios de válvula subdimensionados
- Altas temperaturas do fluido reduzindo a pressão do vapor
Solução:
- Mudar para configuração de medição
- Instale válvulas anticavitação
- Aumente o tamanho do orifício ou use múltiplas válvulas paralelas
Fórmula Crítica:Garanta velocidade de fluxo < 6 m/s nas linhas de sucção
Problema: Instabilidade da Válvula de Controle de Fluxo
Sintomas:Caça, oscilação, movimento instável do atuador
Causas Técnicas:
- Amortecimento insuficiente no circuito de controle da válvula proporcional
- Frequência natural do sistema de correspondência de frequência ressonante
- Configurações de ganho muito altas no amplificador eletrônico
Solução:
- Ajuste os parâmetros PID (reduza o ganho proporcional, aumente o amortecimento)
- Adicione acumulador para conformidade do sistema
- Instale restritores de fluxo em linhas piloto
- Use válvulas com resposta de frequência mais alta (servoválvulas)
Dicas de manutenção para longa vida
Verificações mensais
- Procure vazamentos externos ao redor das conexões
- Verifique os níveis de fluido e a cor
- Ouça ruídos incomuns
- Sinta se há vibração excessiva
Serviço Trimestral
- Substitua os filtros hidráulicos
- Teste a qualidade do fluido
- Verifique a calibração da válvula
- Inspecione as vedações e conexões
Manutenção Anual
- Revisão completa da válvula, se necessário
- Substitua as peças de desgaste
- Atualizar documentação do sistema
- Treine os operadores sobre o uso adequado
O futuro das válvulas de controle de fluxo
A tecnologia está tornando essas válvulas mais inteligentes e eficientes:
Principais conclusões
- As válvulas de controle de fluxo hidráulico sãocontroladores de velocidadepara sistemas hidráulicos
- Diferentes tipos atendem a diferentes necessidades - desde válvulas manuais simples até válvulas eletrônicas avançadas
- Seleção adequadaeconomiza dinheiroe melhora o desempenho do sistema
- A manutenção regular evita avarias dispendiosas
- Nova tecnologia está tornando as válvulas mais inteligentes e eficientes
Conclusão
Compreender as válvulas de controle de fluxo hidráulico não precisa ser complicado. Esses componentes vitais são simplesmente os controladores de velocidade do mundo hidráulico, garantindo que tudo se mova no ritmo certo para segurança, precisão e eficiência.
Esteja você operando equipamentos pesados, administrando uma fábrica ou fazendo manutenção em sistemas hidráulicos, saber como essas válvulas funcionam ajuda você a tomar melhores decisões sobre seleção, manutenção e solução de problemas de equipamentos.
Lembre-se: a válvula de controle de fluxo correta, com manutenção adequada, é um investimento que rende dividendos em confiabilidade do sistema, economia de energia e segurança operacional. Escolha sabiamente, faça manutenção regularmente e seu sistema hidráulico irá atendê-lo bem por muitos anos.
