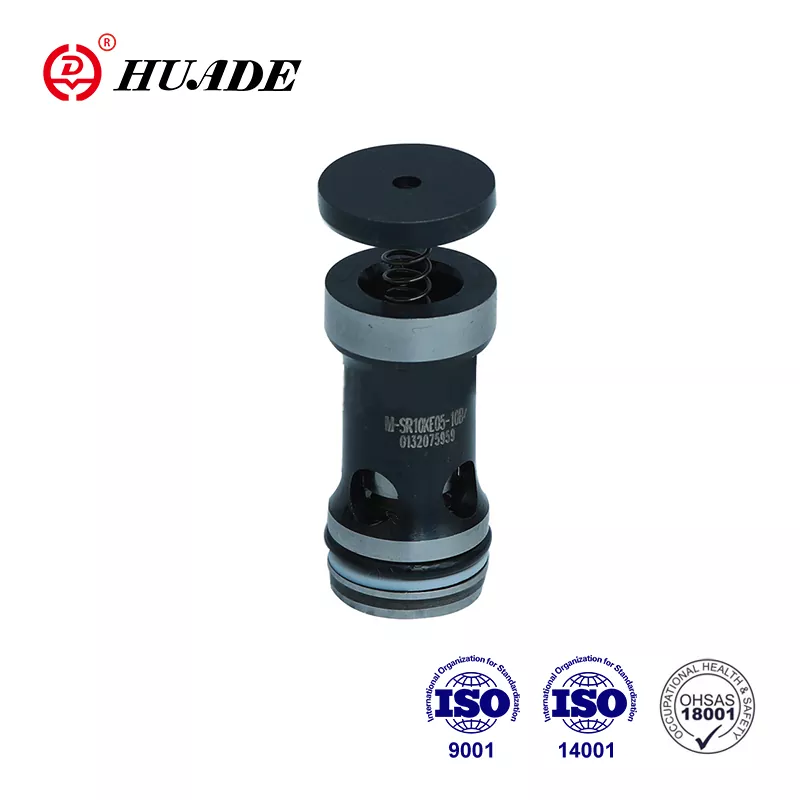

Válvula do cartucho M-SR

A Huafilter é um fornecedor profissional da Huade® Cartidge Valve M-SR na China por muitos anos. É nossa grande honra tornar -se o agente autorizado estrangeiro do grupo industrial hidráulico de Pequim Huade em 2023. Temos certeza de que a qualidade pode atender às necessidades dos clientes. Temos engenheiros experientes que podem ajudar a fornecer um bom serviço pós-venda e suporte técnico a tempo. Garantimos a qualidade do cartucho de válvula de retenção tipo M-SR por um ano. Sinceramente, esperamos cooperar com compradores de todo o mundo para benefício mútuo.

Enviar consulta Baixar PDF

Descrição do produto

Estabelecido por meio de uma parceria estratégica entre os governos chineses e alemães em 1979, a empresa incorporou tecnologia de ponta de Rexroth. A válvula do cartucho Huade® M-SR é alternativa aos produtos Rexroth da mesma série. É econômico. Todos os produtos passam por testes rigorosos antes de deixar a fábrica e são embalados na caixa padrão com embalagens à prova d'água. Dentro do período de garantia de um ano, é gratuito para reparar. Huade chegou aos padrões internacionais, a saber, ISO9001, ISO14001 e ISO45001. A válvula do cartucho Huade® M-SR tem desempenho confiável e já é popular entre os consumidores chineses. É uma marca nacional bem conhecida na China.

Parâmetro do produto da válvula do cartucho M-SR

Dados técnicos (para aplicativos fora desses parâmetros, consulte -nos!)
Máx. Pressão (MPA)	Até 31,5
Pressão de rachaduras (MPA)	Veja curvas características
Máx. fluxo (l/min)	Veja curvas características
Fluido operacional	Óleo mineral ou éster fosfato
Faixa de temperatura do fluido de pressão （℃）	-30 ～+80
Faixa de viscosidade (mm2/s)	2,8 a 500
Limpeza fluida	O grau máximo permitido de contaminação do fluido de pressão é para o NAS 1638 CASS 9. Portanto, recomendamos um filtro com uma taxa de retenção mínima de β10≥75

Recurso do produto e aplicação da válvula de cartucho M-SR

Características:

▶ Para instalação em blocos de coletores como cartucho de válvula de retenção em ângulo reto

▶ Fechamento livre de vazamentos em uma direção

▶ 6 Pressões de abertura, opcionais

Aplicativo:

É usado principalmente na saída da bomba como pressão traseira e lado através das válvulas.

4. Funções, seção, símbolos da válvula de cartucho M-SR

O cartucho de válvula de retenção tipo M-SR tem a tarefa de, prefere com doação habilmente um fluxo em uma direção e permitir o fluxo livre na direção oposta.

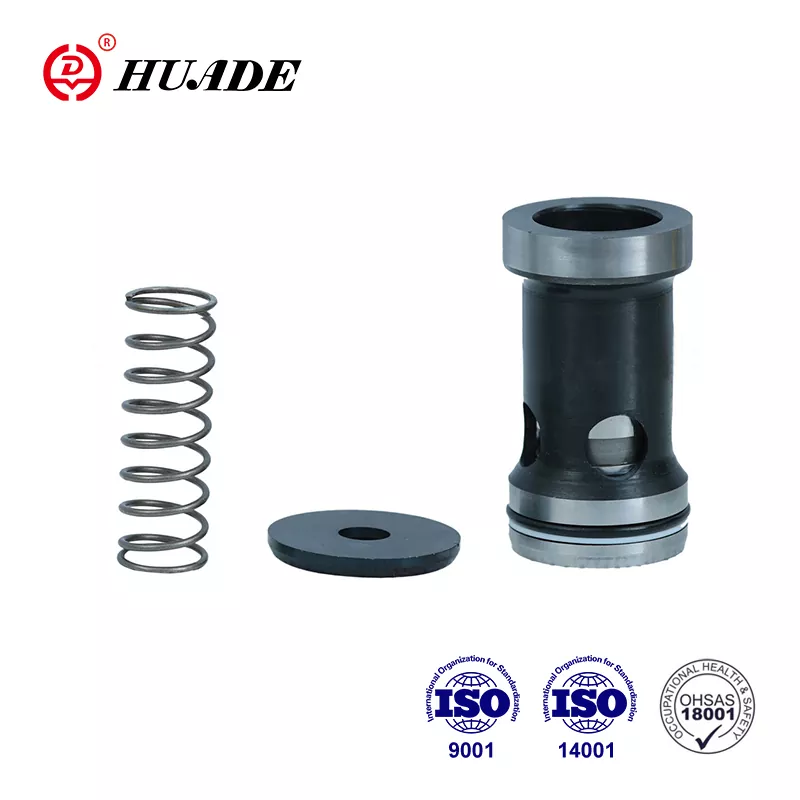

A válvula, incluindo manga da válvula (1), carretel (2), assento de mola (3) e molas (4).

Símbolo

Diagrama de estrutura

Aviso da válvula de cartucho M-SR

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar.

3. Produtos sem subplicação ao sair da fábrica, se precisar deles, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra.

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
