Quando você trabalha com sistemas hidráulicos, manter o fluido fluindo na direção certa é mais importante do que você imagina. A placa sanduíche da válvula de retenção Z1S da Bosch Rexroth faz exatamente isso – ela permite que o fluido passe em uma direção enquanto impede que ele retroceda. Este trabalho simples é crucial em tudo, desde máquinas de fábrica até equipamentos de construção.
O que torna a placa sanduíche da válvula de retenção Z1S diferente

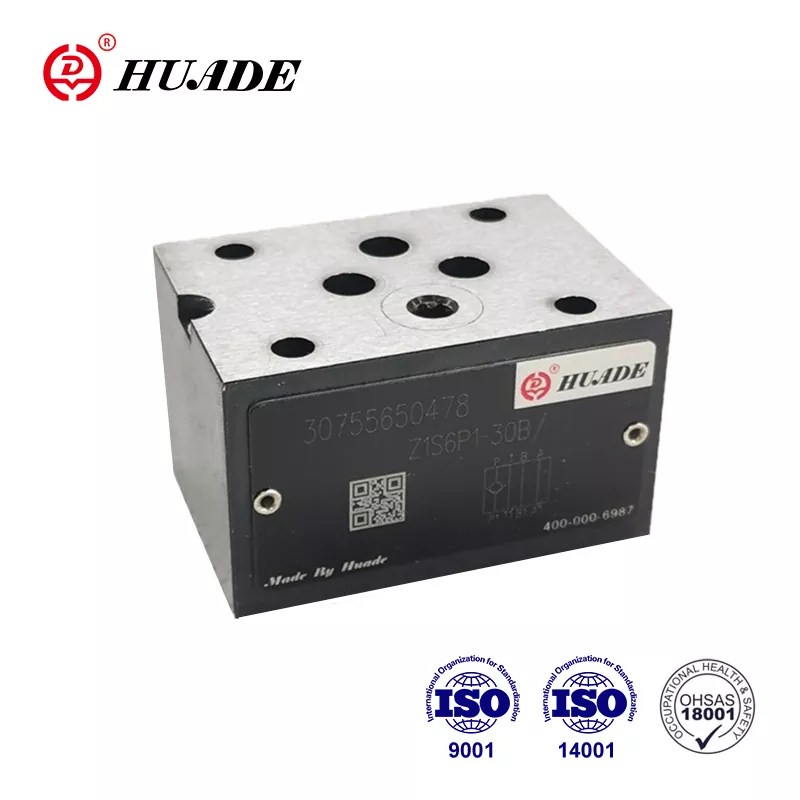

A placa sanduíche da válvula de retenção Z1S recebe esse nome devido à forma como é instalada. Em vez de se conectar a mangueiras e conexões, ele fica entre outros componentes, como uma camada sanduíche. Este design economiza espaço e reduz o número de pontos de conexão onde podem ocorrer vazamentos. A válvula utiliza um mecanismo de gatilho acionado por mola que fecha hermeticamente contra fluxo reverso, alcançando vazamento próximo de zero mesmo quando a pressão atinge 350 bar.
O design da placa sanduíche da válvula de retenção funciona bem em espaços apertados. Os fabricantes de máquinas geralmente empilham várias unidades Z1S verticalmente em coletores hidráulicos, criando circuitos de controle complexos sem adicionar tubulações externas volumosas. Esta abordagem modular segue os padrões ISO 4401, o que significa que a placa sanduíche da válvula de retenção Z1S se adapta a componentes de vários fabricantes.
Como funciona a placa sanduíche da válvula de retenção Z1S
Dentro de cada placa sanduíche da válvula de retenção Z1S há um gatilho - geralmente feito de plástico de alto desempenho - preso contra sua sede por uma mola. Quando a pressão do fluido na direção direta atinge o limite de pressão de rachadura, o gatilho levanta e o fluido flui através dele. No momento em que a pressão cai ou inverte, a mola empurra o gatilho de volta para baixo, selando a passagem.
A série Z1S oferece diferentes pressões de abertura: opções de 0,5, 1,5, 3 e 5 bar. Pressões de abertura mais baixas funcionam melhor em sistemas onde se deseja resistência mínima, enquanto configurações mais altas evitam a abertura acidental devido a picos de pressão. A configuração da placa sanduíche da válvula de retenção suporta vazões de até 40 litros por minuto nos modelos tamanho 6 e 100 litros por minuto nas variantes tamanho 10.
Escolhendo a placa sanduíche da válvula de retenção Z1S certa
A Bosch Rexroth fabrica oito variantes diferentes de função de fechamento da placa sanduíche da válvula de retenção Z1S. Alguns bloqueiam o fluxo em um canal, enquanto outros lidam com canais duplos simultaneamente. A versão mais comum bloqueia o fluxo da porta A2 para A1, mas você encontrará opções para praticamente qualquer configuração de circuito.
O tamanho é importante ao selecionar sua placa sanduíche de válvula de retenção. O tamanho 6 Z1S pesa cerca de 0,8 kg e suporta pressões de até 350 bar. As unidades tamanho 10 são maiores, pesando 2,3 kg, mas podem gerenciar 100 litros por minuto de fluxo. Ambas as versões funcionam com óleos hidráulicos minerais e podem ser adaptadas para fluidos biodegradáveis quando você escolhe vedações compatíveis.
O material da vedação afeta significativamente o desempenho. As vedações FKM padrão atendem bem à maioria das aplicações, especialmente quando a velocidade do fluido excede 4 metros por segundo. Para situações de pressão mais baixa e fluxo mais lento, as vedações NBR macias reduzem o desgaste nas superfícies de contato. A placa sanduíche da válvula de retenção durará mais quando a vedação corresponder às suas condições operacionais.
Instalando sua placa sanduíche de válvula de retenção Z1S
A instalação correta determina o desempenho da placa sanduíche da válvula de retenção Z1S. A superfície de montagem precisa ser plana dentro de 0,01 milímetros por 100 milímetros e lisa com uma rugosidade superficial não superior a 4 micrômetros. Essas especificações podem parecer precisas, mas evitam vazamentos que podem ocorrer com o tempo.
A placa sanduíche da válvula de retenção é montada com quatro parafusos – M5 para tamanho 6 ou M6 para modelos tamanho 10. O torque é importante aqui. As unidades do tamanho 6 precisam de 8 a 10 newton-metros, enquanto o tamanho 10 requer 15,5 newton-metros mais ou menos 10 por cento. A utilização de parafusos com classe de resistência 10.9 garante que a montagem permaneça segura mesmo sob vibração.
Você pode instalar a placa sanduíche da válvula de retenção Z1S em qualquer orientação. O design não depende da gravidade para funcionar. Apenas certifique-se de que a bucha plástica azul que acompanha alguns modelos permaneça protegida durante a montagem. Esta bucha fornece vedação adicional e não deve ser danificada ou removida, a menos que você substitua a válvula inteira.
Onde a placa sanduíche da válvula de retenção Z1S funciona melhor
As prensas hidráulicas contam com placas sanduíche de válvula de retenção para segurar as cargas com segurança. Quando a prensa faz uma pausa entre os ciclos, o Z1S evita que o fluido flua para trás, o que deixaria o aríete da prensa desviar para baixo. Esta função de suporte de carga é importante tanto para a segurança quanto para a precisão.
As máquinas-ferramentas usam a placa sanduíche da válvula de retenção Z1S em fusos CNC e trocadores de ferramentas. O design compacto em sanduíche cabe em espaços apertados em torno de componentes rotativos. Os circuitos de alta velocidade nessas máquinas se beneficiam da opção de vedação metálica da válvula, que suporta velocidades acima de 4 metros por segundo sem desgaste excessivo.
Equipamentos móveis como escavadeiras e guindastes precisam de controle de fluxo confiável em condições desafiadoras. A placa sanduíche da válvula de retenção Z1S lida com oscilações de temperatura e vibrações comuns em canteiros de obras. Variantes angulares da placa sanduíche da válvula de retenção ajudam a direcionar o fluxo de fluido de forma eficiente nos limites apertados de máquinas móveis.
Manutenção da placa sanduíche da válvula de retenção Z1S
O fluido hidráulico limpo mantém a placa sanduíche da válvula de retenção funcionando corretamente. A Bosch Rexroth especifica a classe de contaminação ISO 4406 20/18/15, que requer filtração de até 20 micrômetros. O fluido sujo faz com que o gatilho emperre ou se desgaste prematuramente, causando vazamentos ou falha no fechamento.
Inspeções regulares devem verificar vazamentos externos ao redor da superfície de montagem e medir a queda de pressão na válvula. Um aumento na queda de pressão muitas vezes sinaliza o acúmulo de contaminação no interior. A placa sanduíche da válvula de retenção Z1S não oferece opções de reparo em campo – se o conjunto do gatilho interno falhar, você substituirá a unidade inteira.
A temperatura afeta o desempenho da placa sanduíche da válvula de retenção. O Z1S opera de -20°C a +80°C, correspondendo à maioria das faixas de temperatura de fluido hidráulico. A viscosidade do fluido deve ficar entre 2,8 e 500 milímetros quadrados por segundo. Fora destas faixas, a válvula pode não abrir na pressão de abertura especificada ou pode desenvolver vazamentos.
Solução de problemas comuns da placa sanduíche da válvula de retenção Z1S
Quando a placa sanduíche da válvula de retenção não abre, a contaminação geralmente causa o problema. Lavar o sistema de acordo com os padrões de limpeza ISO geralmente resolve problemas de travamento. Se a lavagem não funcionar, a mola pode estar cansada e precisar ser substituída - o que significa substituir a válvula inteira.
Vazamento excessivo através da placa sanduíche da válvula de retenção Z1S normalmente indica vedações desgastadas ou uso de fluido incompatível com o material da vedação. Verifique se você está usando o tipo correto de óleo hidráulico e se as vedações correspondem à sua aplicação. Os fluidos de base biológica requerem vedações diferentes dos óleos minerais padrão.
A alta queda de pressão na válvula sugere que você pode ter selecionado a pressão de abertura errada ou que detritos estão restringindo o fluxo. A placa sanduíche da válvula de retenção deve mostrar um aumento gradual da pressão com a vazão. Um salto repentino na queda de pressão indica bloqueio interno que exige a substituição da válvula.
A operação ruidosa geralmente vem da cavitação – quando a velocidade do fluido fica muito alta e cria bolhas de vapor que entram em colapso violentamente. Adicionar amortecimento de fluxo a montante ou mudar para uma placa sanduíche de válvula de retenção com vedações metálicas pode reduzir o ruído de cavitação. Às vezes, o aumento da pressão do sistema elimina as condições que causam a cavitação.
Comparando a placa sanduíche da válvula de retenção Z1S com outras opções

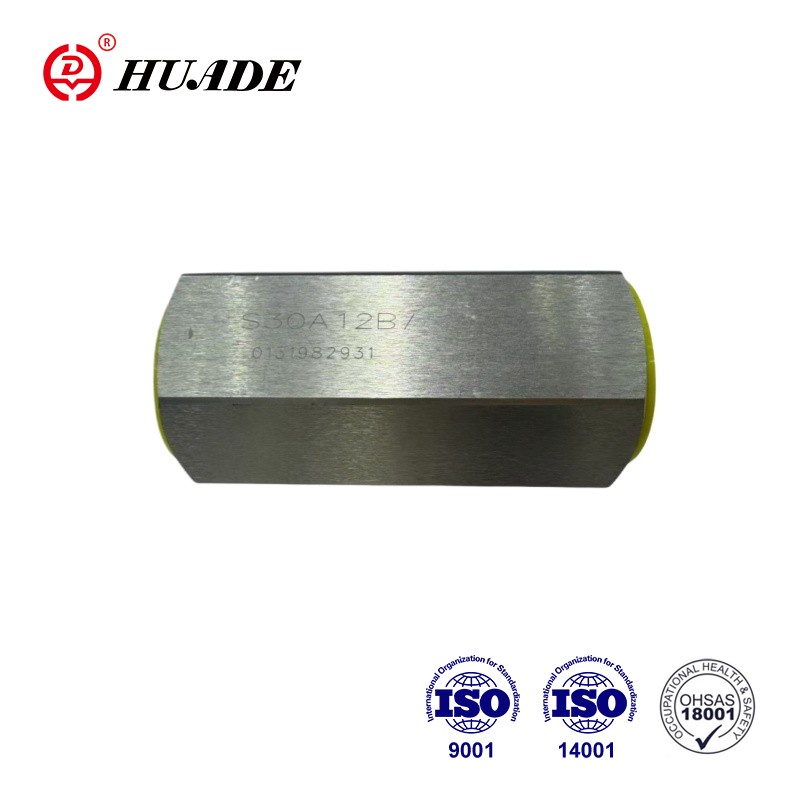

As válvulas de retenção em linha custam menos que as placas sanduíche, mas ocupam mais espaço e precisam de conexões de mangueira adicionais. A placa sanduíche da válvula de retenção Z1S integra-se diretamente ao conjunto de válvulas, eliminando quatro extremidades da mangueira e seus possíveis pontos de vazamento. Para sistemas montados em coletor, o design sanduíche faz mais sentido.
As válvulas de retenção operadas por piloto oferecem recursos de controle remoto que faltam à placa sanduíche da válvula de retenção Z1S. No entanto, eles exigem linhas piloto e válvulas de controle adicionais, aumentando a complexidade que seu sistema talvez não precise. Para controle de fluxo unidirecional simples, o Z1S de operação direta oferece desempenho confiável sem componentes extras.
Fabricantes alternativos como Huade e Hengli produzem placas sanduíche para válvulas de retenção compatíveis com os padrões ISO 4401. Essas opções podem custar de 30 a 50% menos que as unidades genuínas Bosch Rexroth. A qualidade geralmente atende aos requisitos de aplicações não críticas, mas as válvulas Z1S originais oferecem confiabilidade comprovada em ambientes exigentes.
Obtendo o máximo da sua placa sanduíche com válvula de retenção Z1S
A placa sanduíche da válvula de retenção Z1S oferece controle de fluxo unidirecional confiável quando você combina a válvula com sua aplicação. A escolha da pressão de abertura, tipo e tamanho de vedação corretos garante um desempenho ideal. A instalação adequada com torque correto e preparação da superfície evita vazamentos. Manter o fluido limpo e permanecer dentro dos limites de temperatura prolonga a vida útil.
Esta placa sanduíche com válvula de retenção funciona em sistemas que variam de 0,5 bar a 350 bar de pressão e manuseia óleos minerais ou fluidos biodegradáveis com vedações apropriadas. A montagem compacta em sanduíche reduz os requisitos de espaço e proporciona uma operação sem vazamentos. Esteja você projetando um novo sistema hidráulico ou atualizando um existente, a placa sanduíche de válvula de retenção Z1S oferece uma solução comprovada para controle de fluxo direcional.
Para especificações detalhadas e informações sobre pedidos, a Bosch Rexroth fornece folhas de dados abrangentes através de seus distribuidores. Reservar um tempo para revisar esses documentos ajuda você a selecionar a variante exata da placa sanduíche da válvula de retenção Z1S que sua aplicação exige.
