Pressão de controle de barramento Libele

Pressão de controle de barramento A válvula de alívio proporcional de circuito fechado, usado para controlar a pressão de trabalho do sistema hidráulico e pode desempenhar um papel protetor no atuador. Com base na válvula de pressão proporcional de controle de circuito aberto tradicional, o feedback da pressão é adicionado para obter controle de circuito fechado e a precisão do controle de pressão e a velocidade de resposta são aprimoradas. Opcional com a interface do barramento, a precisão da pressão de controle do barramento é maior, a saída de pressão é linear, a precisão da pressão é determinada pela precisão do sensor de pressão. Adequado para forjamento de matriz, pressão de cerâmica e outras ocasiões de controle de pressão de alta precisão.

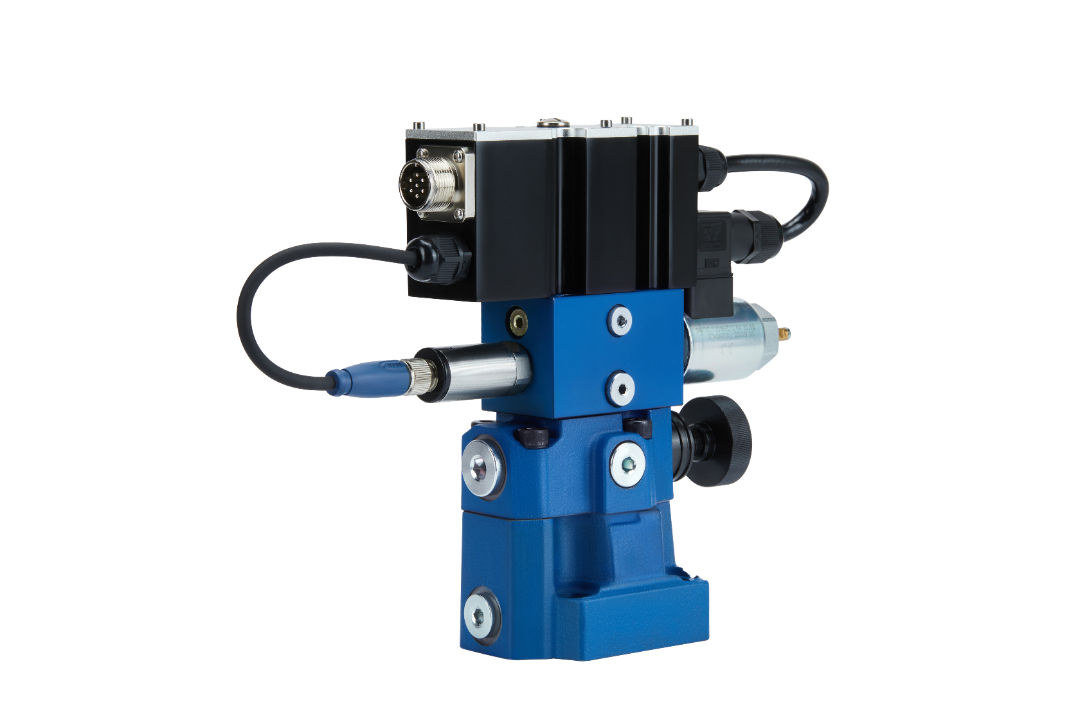

Pressão de controle de barramento válvula de alívio proporcional de loop fechado - imagem real

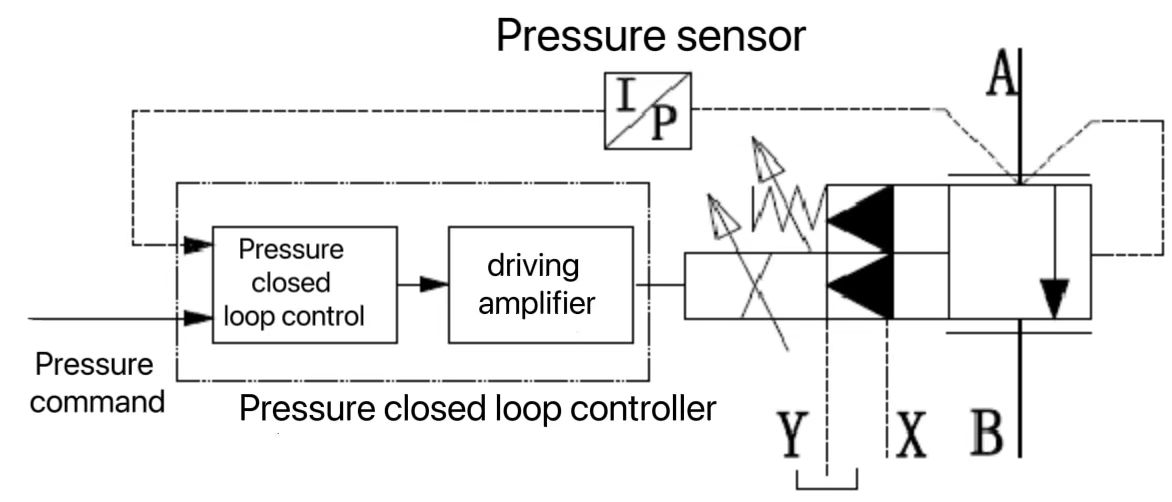

Pressão de controle de barramento válvula de alívio proporcional de loop fechado - diagrama esquemático

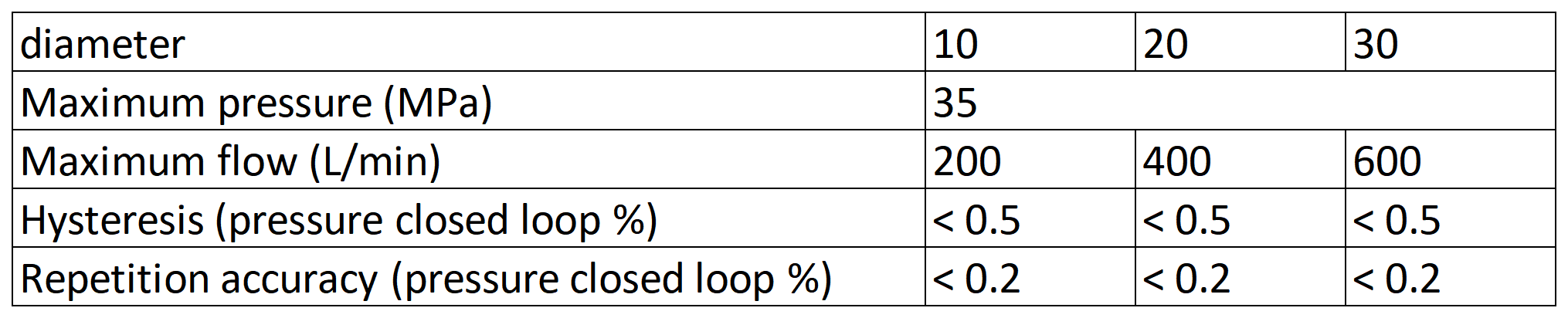

1, pressão máxima de trabalho: 35MPa;

2, o fluxo máximo: 600L/min;

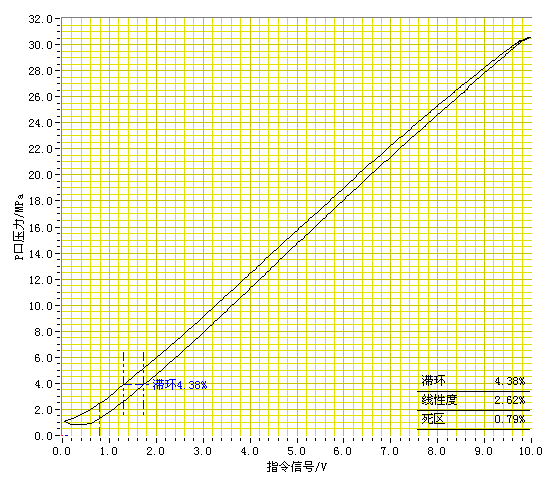

3, histerese (pressão máxima de ajuste): ± 0,5;

4, precisão da repetição (pressão de ajuste máximo): ± 0,2;

5, linearidade (pressão de ajuste máximo): ± 1.

Recursos do produto

1. Acionamento de eletromagnet proporcional de conexão rosqueada;

2. Controle de loop fechado com pressão;

3. Controlador eletrônico integrado com interface de barramento opcional;

4. Os sinais de instrução podem ser fornecidos pelo analógico ou barramento padrão.
