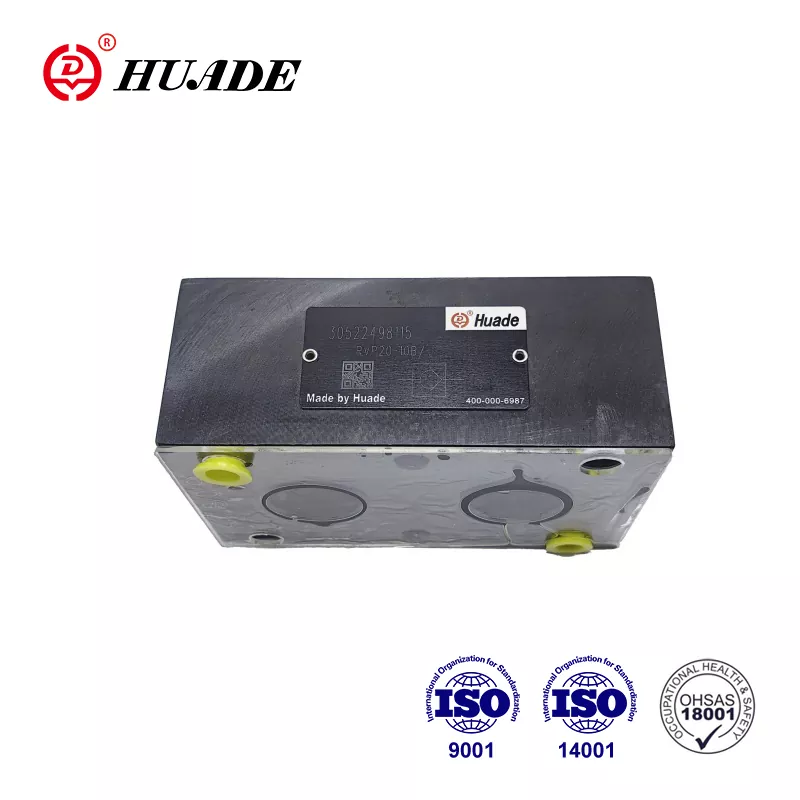

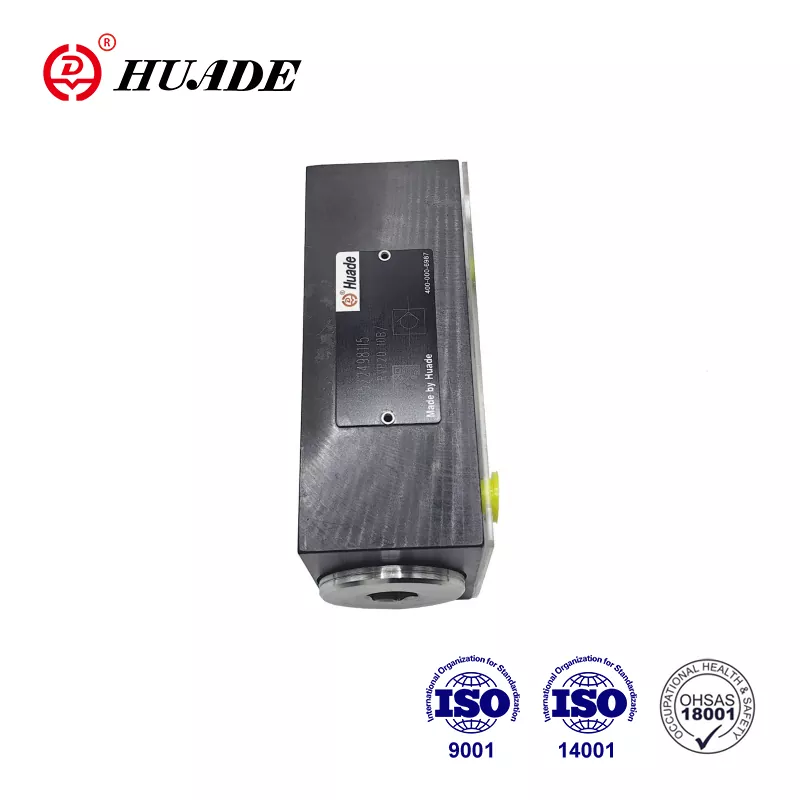

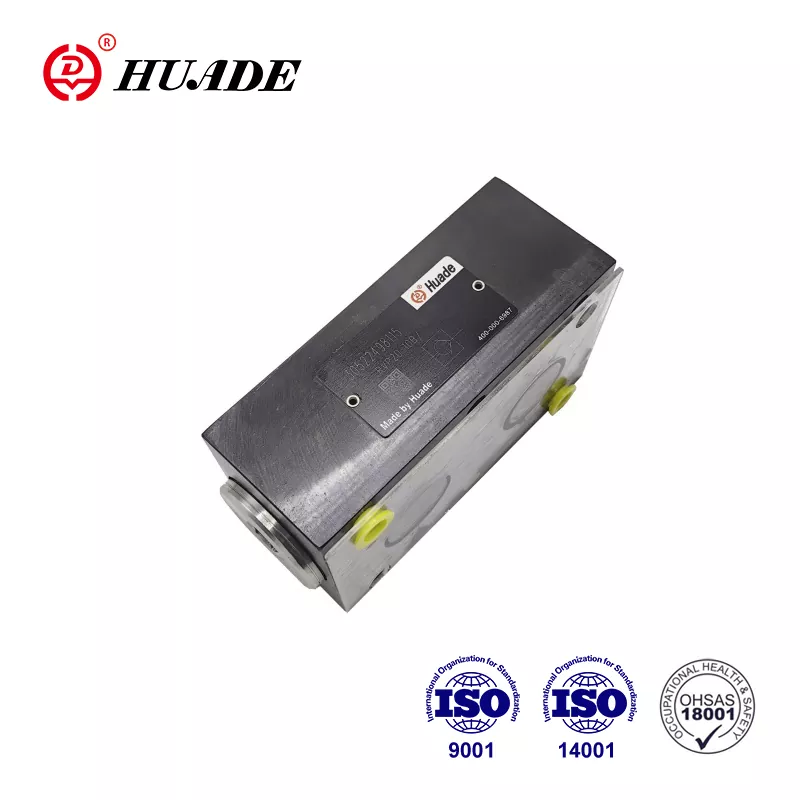

Válvula de retenção RVP 20

Cooperação com Rexroth pela segunda vez em 1995, a válvula de retenção de alto desempenho de Huade, RVP 20, pode substituir completamente o mesmo tipo de válvula oferecida pela Rexroth. O preço é mais razoável. Todas as válvulas de retenção Huade® RVP 20 têm garantia de um ano. A fábrica passou por ISO9001, ISO14001 e ISO45001. As válvulas de seleção Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas -ferramentas etc. Esta é uma marca antiga na China.

Parâmetro do produto da válvula de retenção RVP 20

Recurso do produto e aplicação da válvula de retenção RVP 20

Características:

▶ Conexão de subplicação

▶ Fechamento sem vazamento em uma direção

Aplicativo:

A válvula de retenção RVP 20 é usada principalmente na saída da bomba como uma válvula de pressão traseira e válvula de desvio.

Detalhes da produção da válvula de retenção RVP 20

O tipo de válvula de retenção RVP 20 possui a tarefa de, de preferência, fechando um vazão livre de vazamento em uma direção e para permitir o fluxo livre na direção oposta. O diagrama da estrutura é o seguinte. Basicamente, é composto pelo alojamento (1), na mola de compressão do poppet (2) (3) e no assento da primavera (4). O golpe do poppet (2), que é guiado em seu diâmetro externo, é limitado por uma parada mecânica. A mola de compressão embutida (3) suporta o movimento de fechamento. Além disso, a mola de compressão (3) mantém o poppet (2) na posição fechada, mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura

①Shousing ②poppet ③spring ④spring sede

Aviso da válvula de retenção RVP 20

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar.

3. Produtos sem subplicação ao sair da fábrica, se precisar deles, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra.

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
