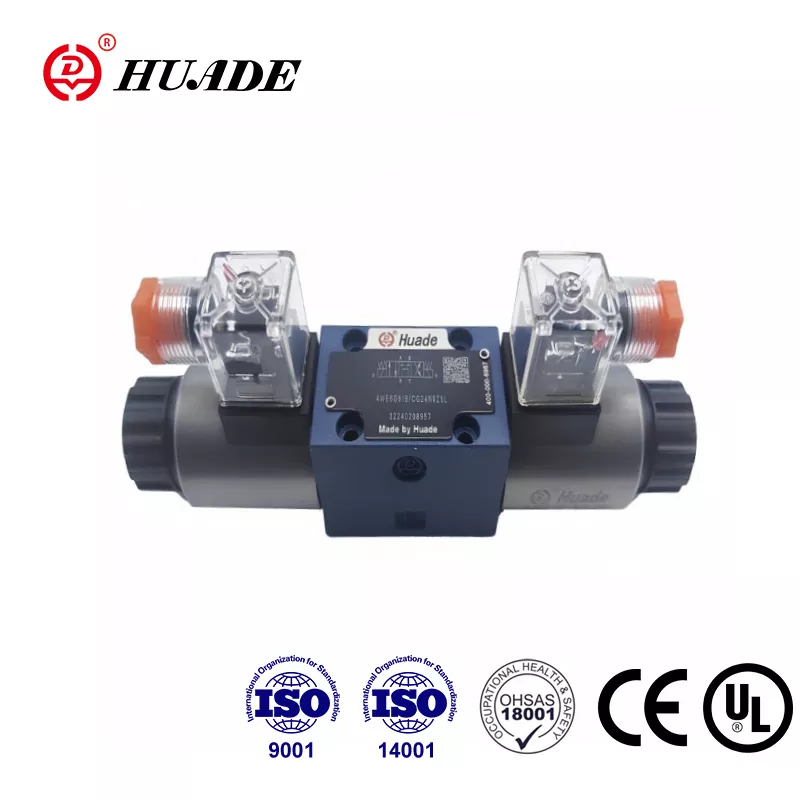

A válvula de controle direcional Bosch Rexroth 4WE 6 D representa um componente fundamental nos sistemas hidráulicos modernos. Esta válvula opera como um comutador de direção controlado eletricamente que informa ao fluido hidráulico para onde ir e quando se mover. Sendo uma válvula de tamanho NG6 padrão, ela se adapta a sistemas em todo o mundo graças aos padrões internacionais que fazem com que diferentes marcas trabalhem juntas. Os engenheiros que precisam comparar fornecedores, verificar preços ou entender detalhes técnicos descobrirão que esta válvula oferece confiabilidade e flexibilidade para aplicações de média a alta pressão.
Compreendendo a função básica e o design

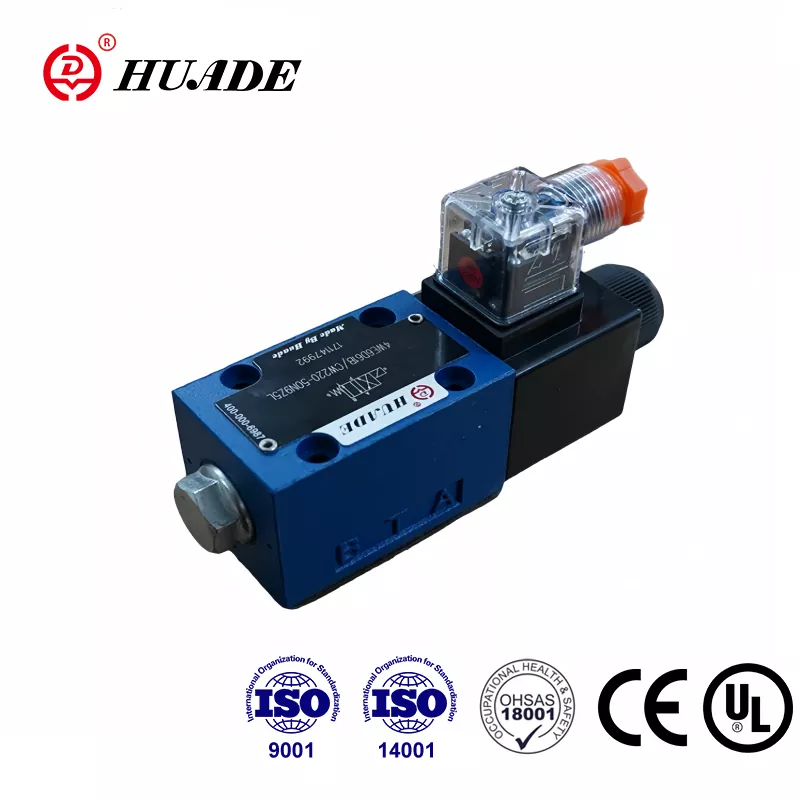

A válvula 4WE 6 D controla o fluido hidráulico alternando-o entre quatro portas principais identificadas como P, A, B e T. A porta P se conecta à bomba, as portas A e B se conectam a atuadores como cilindros e a porta T retorna o fluido para o tanque. A válvula funciona como um interruptor elétrico, mas para óleo hidráulico em vez de eletricidade. Quando você o liga, o fluido flui em uma direção. Quando você a desliga, o fluxo para ou inverte dependendo do projeto da válvula.
Dentro da válvula há um carretel de metal que desliza para frente e para trás dentro de um furo usinado com precisão. Um eletroímã chamado solenóide empurra esse carretel quando a eletricidade flui através de sua bobina. O 4WE 6 D usa o que os engenheiros chamam de design de “armadura úmida”, o que significa que o êmbolo solenóide fica diretamente no óleo hidráulico. Isto pode parecer estranho, mas na verdade faz com que a válvula dure mais porque não há vedações de borracha que se desgastam ao redor das peças móveis. O óleo também ajuda a resfriar o solenóide e reduz o ruído durante a operação.
Quando o solenóide é desligado, uma mola de retorno empurra o carretel de volta à sua posição inicial. Este projeto de retorno por mola fornece um recurso de segurança porque a válvula retorna automaticamente para uma posição conhecida se a energia elétrica falhar. A força da mola deve superar tanto o atrito das partes móveis quanto qualquer pressão na linha de retorno, o que se tornará importante mais tarde, quando discutirmos os limites do projeto do sistema.
O corpo da válvula segue os padrões internacionais de montagem, incluindo ISO 4401-03, CETOP 3 e DIN 24340 Form A. Esses padrões definem a localização exata dos furos de montagem e das conexões das portas. Esta padronização significa que o Rexroth 4WE 6 D pode substituir fisicamente válvulas similares da Parker, Eaton ou de outros fabricantes sem redesenhar a placa de montagem. Para os gerentes de compras, essa intercambialidade cria flexibilidade na cadeia de suprimentos, uma vez que vários fornecedores podem fornecer peças compatíveis durante escassez ou negociações de preços.
Classificações de pressão e capacidade de fluxo
A válvula de controle direcional Rexroth 4WE 6 D suporta pressões de trabalho severas. As portas principais P, A e B podem operar em pressões de até 350 bar, embora a maioria dos documentos técnicos liste o máximo padrão em 315 bar. Para colocar isto em perspectiva, 315 bar equivalem a cerca de 4.570 libras por polegada quadrada, o que é aproximadamente equivalente ao peso de um carro pequeno pressionando uma área do tamanho de um selo postal.
A capacidade de fluxo depende de você escolher um solenóide CC ou CA. As versões DC podem lidar com até 80 litros por minuto, enquanto as versões AC normalmente atingem no máximo 60 litros por minuto. A diferença vem do design do eletroímã e da rapidez com que ele pode mover o carretel. Para referência, 80 litros por minuto poderiam encher uma banheira em cerca de dois minutos.
No entanto, existe um limite de pressão crítico que pega muitos projetistas de surpresa. A porta T, que retorna o óleo ao tanque, não pode ultrapassar 160 bar de pressão. Esta limitação existe porque a mola de retorno e a força do solenóide devem superar de forma confiável a pressão que recua da linha de retorno. Se a pressão da linha de retorno for muito alta, o carretel pode vibrar, não se deslocar corretamente ou até mesmo se mover quando deveria ficar parado. Os sistemas que compartilham coletores de retorno entre diversas válvulas ou usam linhas de retorno longas com restrições precisam de cálculos cuidadosos para garantir que a pressão da porta T permaneça dentro dos limites.
A relação entre queda de pressão e fluxo segue um padrão previsível. Com vazão máxima de 80 litros por minuto, a válvula normalmente cria cerca de 2,5 bar de perda de pressão. Esta energia é convertida em calor, que o óleo hidráulico deve transportar. Operar consistentemente acima da vazão ou pressão nominal requer capacidade de resfriamento adicional e pode precisar de componentes especiais do acelerador para manter uma resposta aceitável da válvula.
Os engenheiros que selecionam o 4WE 6 D para novos projetos devem verificar se a pressão da linha de retorno do sistema permanece bem abaixo do limite de 160 bar com margem de segurança adequada. Uma boa regra deixa pelo menos 20-30 bar de amortecimento para lidar com picos de pressão durante a troca rápida de válvula ou quando várias válvulas comutam simultaneamente.
Configurações de spool e variantes operacionais
Os símbolos de letras e números estampados nas placas de identificação das válvulas descrevem exatamente como o fluido flui através de diferentes posições. O "D" em 4WE 6 D indica um design específico do carretel, normalmente uma configuração de quatro vias centrada na mola. Na posição central, este carretel bloqueia P a T e A a B. Quando energizado, ele conecta P a A e B a T, o que estenderia um cilindro. Quando desenergizada, a mola retorna o carretel ao centro e o cilindro para.
A Rexroth oferece muitos símbolos de carretel diferentes além do tipo D. Alguns conectam todas as portas ao tanque na posição central para atuadores de flutuação livre. Outros bloqueiam todas as portas para armazenar carga. A escolha depende do que você precisa que a máquina faça quando a válvula estiver em ponto morto. Uma prensa pode precisar de um centro de suporte de carga, enquanto um sistema de manuseio de materiais pode se beneficiar de um centro flutuante que permite que os atuadores se movam livremente durante a configuração.
O corpo da válvula inclui um mecanismo de acionamento manual geralmente marcado com um pequeno botão ou botão. Durante a inicialização ou emergências, os técnicos podem acionar esse comando para deslocar mecanicamente o carretel sem energia elétrica. Esse recurso é essencial ao comissionar novos sistemas ou solucionar problemas, pois é possível verificar o funcionamento mecânico independentemente dos controles elétricos.
Alguns modelos 4WE 6 D incluem um sufixo “OF” indicando um design de retenção. Essas versões não possuem mola de retorno, mas utilizam esferas ou pinos mecânicos que travam o carretel na posição em que foi comandado pela última vez. Um breve pulso elétrico desloca o carretel e, em seguida, o detentor o mantém ali sem energia contínua. Este design economiza energia e reduz o calor, mas requer atenção extra para retornar a estabilidade da pressão da linha, uma vez que não há força de mola ajudando a manter o carretel na posição.
Para aplicações onde a mudança rápida da válvula cria choques de pressão, as variantes de comutação suave utilizam ranhuras e orifícios de formato preciso usinados no carretel. Esses recursos abrem e fecham gradualmente os caminhos do fluxo, em vez de alternar instantaneamente entre as posições. O resultado reduz os efeitos do golpe de aríete que podem danificar tubos e conexões ao longo do tempo. O tempo de resposta padrão é de 10 a 20 milissegundos, dependendo do tipo de solenóide e da pressão do sistema.
Especificações Elétricas e Limites Ambientais
As bobinas solenóides na válvula de controle direcional 4WE 6 D são construídas para serviço contínuo, o que significa que podem permanecer energizadas indefinidamente sem superaquecimento. Na tensão nominal, o aumento da temperatura da bobina permanece abaixo de 30 graus Kelvin e a vida útil esperada excede 10 milhões de ciclos de comutação. Esta durabilidade torna a válvula adequada para automação de ciclo alto, onde as válvulas podem mudar várias vezes por segundo durante longos períodos.
As tensões disponíveis incluem opções CC de 12, 24, 96 e 205 volts, além de opções CA de 110 e 230 volts. As bobinas toleram variações de tensão de mais ou menos 10% da nominal, o que ajuda a válvula a funcionar de maneira confiável mesmo quando as fontes de alimentação flutuam. A conexão elétrica segue a norma EN 175301-803 para conectores tripolares. Quando acoplados corretamente, os conectores alcançam a classificação de proteção IP65, o que significa que resistem a poeira e jatos de água vindos de qualquer direção.
Um recurso prático que os técnicos de manutenção apreciam é a bobina removível e giratória. Você pode desconectar o conector elétrico, remover a bobina solenóide, girá-la 360 graus para qualquer posição que facilite a fiação e reinstalá-la sem interromper o circuito hidráulico. Essa flexibilidade simplifica a instalação em espaços apertados e permite otimizar o roteamento dos fios após a montagem da válvula no sistema.
A faixa de temperatura operacional para vedações padrão vai de 30 graus Celsius negativos a 80 graus Celsius positivos. O próprio fluido hidráulico deve manter a viscosidade entre 10 e 500 milímetros quadrados por segundo, embora o desempenho ideal ocorra em torno de 25. A válvula pesa aproximadamente 1,46 kg, leve o suficiente para fácil manuseio durante a instalação, mas pesada o suficiente para parecer substancial e bem feita.
Uma consideração importante de segurança envolve a temperatura de ignição do fluido. A superfície mais quente do solenóide pode atingir 150 graus Celsius durante a operação contínua. O óleo hidráulico deve ter uma temperatura de ignição pelo menos 50 graus superior a esta, ou seja, um ponto de ignição mínimo de 200 graus Celsius. A maioria dos óleos hidráulicos minerais atendem facilmente a esse requisito, mas os fluidos sintéticos ou formulações incomuns precisam de verificação antes do uso.
Requisitos de fluido hidráulico e proteção do sistema
A confiabilidade a longo prazo da válvula de controle direcional Rexroth 4WE 6 D depende fortemente da qualidade do fluido hidráulico. As folgas precisas entre o carretel deslizante e o furo do corpo da válvula medem apenas alguns micrômetros. Partículas de contaminação maiores que essas folgas causam desgaste rápido e eventual falha através de dois mecanismos distintos.
Primeiro, as partículas ficam presas entre o carretel e o furo, causando o que os técnicos chamam de “atrito”. O carretel fica no lugar e se recusa a mudar quando comandado. Isto pode parecer intermitente no início, à medida que as partículas se acumulam temporariamente e depois se libertam, mas o problema inevitavelmente piora à medida que mais partículas se acumulam. Em segundo lugar, as partículas agem como uma pasta de esmerilar que desgasta gradualmente as superfícies de precisão. À medida que as folgas aumentam, o vazamento interno aumenta. Esse vazamento não apenas desperdiça energia da bomba, mas também gera calor que degrada o óleo e acelera o desgaste da vedação em todo o sistema.
A Rexroth especifica o nível máximo de contaminação como ISO 4406 Classe 20/18/15. Esta classificação significa não mais que 5.000 partículas maiores que 4 mícrons por mililitro de óleo, não mais que 1.300 partículas maiores que 6 mícrons e não mais que 320 partículas maiores que 14 mícrons. Alcançar esta limpeza requer uma filtragem eficaz com uma proporção beta de pelo menos 75 a 25 mícrons.
Em termos práticos, o sistema de filtragem muitas vezes custa mais durante a vida útil da válvula do que a própria válvula. Os elementos filtrantes precisam de substituição regular e os testes de análise de óleo confirmam que a contaminação permanece dentro dos limites. A economia na filtração leva a substituições caras de válvulas e tempos de inatividade inesperados. Os engenheiros que projetam novos sistemas devem orçar filtros de alta qualidade e planejar a manutenção dos filtros como uma tarefa crítica e não opcional.
O fluido padrão é óleo hidráulico mineral que atende à norma DIN 51524 partes 1, 2 e 3. A válvula também funciona com certos fluidos sintéticos e misturas de água e glicol se você especificar materiais de vedação apropriados. As vedações de borracha nitrílica padrão funcionam bem com óleos de petróleo, mas as aplicações de alta temperatura precisam de vedações de fluoroelastômero e os fluidos à base de água requerem compostos especiais marcados como MH ou MT.
Papel como válvula piloto e características de vazamento
A válvula 4WE 6 D frequentemente serve como estágio piloto controlando válvulas direcionais maiores. Nesta aplicação, o pequeno 4WE 6 D comuta a pressão piloto que move um carretel muito maior em uma válvula do estágio principal. A válvula principal pode lidar com 600 litros por minuto ou mais, muito além da capacidade direta do 4WE 6 D, mas utiliza a comutação confiável do 4WE 6 D para tomar decisões de controle.
Quando usada como válvula piloto, o desempenho da 4WE 6 D afeta diretamente a segurança e a resposta de todo o sistema de alto fluxo. Qualquer instabilidade na porta T da válvula piloto ou vazamento interno excessivo na válvula piloto cria erros no posicionamento do estágio principal. Isto torna a limpeza do fluido e a estabilidade da pressão da porta T ainda mais críticas em aplicações de válvula piloto. A pequena válvula piloto torna-se essencialmente o cérebro que controla um corpo muito mais poderoso, portanto, manter esse cérebro saudável requer atenção extra.
Todas as válvulas do tipo carretel apresentam algum vazamento interno por design. A folga entre o carretel e o furo deve permitir um movimento suave, o que significa que não pode vedar perfeitamente como uma válvula de assento. As válvulas novas vazam muito pouco, normalmente menos de 0,5 litros por minuto à pressão total. À medida que a válvula acumula horas de operação e o desgaste aumenta as folgas, o vazamento aumenta gradualmente. Isso é normal e esperado.
Os projetistas de sistemas devem levar em conta esse vazamento interno, especialmente em aplicações que suportam cargas. Um cilindro que usa um 4WE 6 D para manter a posição irá desviar lentamente à medida que o óleo vaza internamente através da válvula. Para retenção estática, torna-se necessário adicionar uma válvula de retenção operada por piloto ou usar um projeto de carretel de retenção de carga. O monitoramento da taxa de vazamento ao longo do tempo também fornece aviso prévio de desgaste. Quando o vazamento excede os limites do fabricante, a substituição da válvula antes da falha completa evita quebras inesperadas.
Comparando opções competitivas e estratégia de referência cruzada
A padronização NG6 significa que vários grandes fabricantes oferecem alternativas intercambiáveis para a válvula de controle direcional Rexroth 4WE 6 D. Compreender as opções competitivas ajuda os compradores a negociar melhores preços e a manter a flexibilidade da cadeia de abastecimento.
A Parker Hannifin produz a série D1VW, que compete diretamente com a 4WE 6 D. Essas válvulas atendem aos mesmos padrões de montagem NFPA D03 e CETOP 3 com classificações de pressão semelhantes em torno de 345 bar e capacidade de vazão de até 80 litros por minuto. A Parker enfatiza a fabricação de precisão e a eficiência energética, oferecendo inúmeras variantes elétricas, incluindo bobinas retificadas CA e designs de carretéis de comutação suave.
A Eaton Vickers fabrica a série DG4V-3, conhecida por sua construção robusta, adequada para aplicações pesadas. As tabelas de referência cruzada confirmam que modelos específicos da Rexroth, como o 4WE 6 D com retenção OF, possuem equivalentes diretos da Vickers, como o DG4V-3-2N. A marca Vickers tem uma forte reputação em sistemas de alta pressão, embora os preços muitas vezes sejam ligeiramente mais elevados do que outras opções.
O detalhe crítico quando a referência cruzada envolve classificações de pressão da porta T. Embora as principais capacidades de pressão de trabalho permaneçam semelhantes entre as marcas, os limites da porta de retorno variam significativamente. O Rexroth 4WE 6 D padrão permite 160 bar na porta T. O Parker D1VW com solenóides CA permite apenas uma pressão de retorno de 103 bar, mas as versões retificadas CC ou CA aumentam esta pressão para 207 bar. Se o projeto do seu sistema se aproximar da pressão de retorno de 160 bar, a substituição de uma válvula Parker AC padrão causaria falhas devido à capacidade insuficiente de pressão de retorno.
Esta variação destaca por que os compradores não podem simplesmente assumir que a intercambialidade mecânica é igual à equivalência funcional. As especificações completas, incluindo o tipo elétrico e todas as classificações de pressão, devem corresponder antes de aprovar um substituto. Os departamentos de compras devem manter uma lista de referências cruzadas verificadas, mostrando não apenas os números das peças, mas também a confirmação de que os parâmetros críticos correspondem aos requisitos da aplicação.
A vantagem da padronização vai além das substituições de emergência. Durante a fase de projeto, os engenheiros podem especificar "Rexroth 4WE 6 D ou equivalente aprovado" e então manter relacionamentos com vários fornecedores. Esta concorrência mantém os preços razoáveis e garante que as peças permanecem disponíveis mesmo quando um fabricante enfrenta atrasos na cadeia de abastecimento. O segredo é fazer o trabalho de casa antecipadamente para verificar o que realmente se qualifica como equivalente, em vez de descobrir a incompatibilidade após a instalação.
Indo além do liga-desliga: quando considerar o controle proporcional
A válvula de controle direcional Rexroth 4WE 6 D oferece apenas operação binária. Ele liga ou desliga totalmente sem nada entre eles. Isso funciona perfeitamente para muitas aplicações, como fixação, ejeção de peças ou ciclos simples de extensão e retração. No entanto, a automação moderna exige cada vez mais velocidade variável, aceleração suave e controle de posição preciso que as válvulas liga-desliga simplesmente não conseguem fornecer.
Válvulas proporcionais como a série Rexroth 4WRPEH preenchem essa lacuna variando continuamente o fluxo em proporção a um sinal elétrico de entrada. Em vez de apenas ligar ou desligar, a válvula pode ser comandada para fluxo de 25%, fluxo de 63% ou qualquer outro valor. Isto permite controlar a velocidade do cilindro ao longo do seu curso, implementar arranque e paragem suaves para reduzir cargas de choque e obter movimentos suaves em sistemas multi-eixos.
A série 4WRPEH mantém o mesmo tamanho NG6 e padrão de montagem do 4WE 6 D, tornando-o um caminho de atualização mecânica direta. A capacidade de vazão varia de 4 a 40 litros por minuto dependendo do modelo. A válvula inclui componentes eletrônicos integrados que processam sinais de controle, fornecem feedback de posição e implementam algoritmos de controle sofisticados. Este design eletrônico integrado contrasta fortemente com a simples comutação eletromagnética do 4WE 6 D.
O feedback de posição permite que o sistema de controle verifique se o carretel realmente foi movido para a posição comandada. Esse controle de circuito fechado atinge precisão em frações de milímetro, permitindo aplicações como servoprensas que precisam de controle de força preciso ou máquinas-ferramentas que exigem contornos suaves. O sinal de feedback elétrico também permite o monitoramento de diagnóstico para detectar desgaste ou mau funcionamento antes que ocorra uma falha completa.
As válvulas proporcionais modernas incluem interfaces de comunicação digital como IO-Link que as conectam aos ambientes de fabricação da Indústria 4.0. A válvula se torna um sensor inteligente que fornece dados de desempenho em tempo real, previsões de manutenção e parâmetros de configuração. Isto representa um salto de geração em relação à conexão elétrica básica de uma válvula de controle direcional 4WE 6 D.
Quando você deve escolher o controle proporcional em vez do controle liga-desliga? Se a aplicação envolver qualquer um desses requisitos, o controle proporcional merece consideração séria: operação com velocidade variável, aceleração e desaceleração suaves, aumento de pressão para contato suave com as peças, retenção de posição sem travas mecânicas ou integração em controladores de movimento programáveis. Por outro lado, se você simplesmente precisa de uma comutação de direção confiável e o volume do fluxo permanece constante durante a operação, o 4WE 6 D, mais simples e mais barato, continua sendo a melhor escolha.
Muitos fabricantes de máquinas começam com válvulas on-off e posteriormente adaptam o controle proporcional à medida que as demandas dos clientes evoluem. A compatibilidade mecânica torna esta atualização relativamente simples, embora a integração elétrica e o ajuste do sistema exijam um esforço adicional de engenharia. Planejar uma possível atualização futura através do projeto com infraestrutura elétrica adequada e capacidade do sistema de controle economiza dinheiro em comparação com o redesenho completo posterior.
Considerações de compra e realidades da cadeia de suprimentos
Os preços reais da válvula de controle direcional Rexroth 4WE 6 D variam consideravelmente com base no modelo específico, fornecedor e condições de mercado. As novas válvulas normalmente variam de 350 a 730 dólares americanos, dependendo da configuração e da quantidade. Descontos por volume aplicam-se a pedidos de dez ou mais unidades, com alguns distribuidores oferecendo preços diferenciados que reduzem o custo por unidade em 15 a 25 por cento em quantidades maiores.
Mercados online como o eBay listam válvulas novas e usadas em vários preços. Embora as válvulas usadas possam parecer atraentes para economia de custos, a história e a condição interna permanecem desconhecidas. Como o vazamento interno aumenta com o desgaste e sua medição requer equipamento de teste de vazão, as válvulas usadas apresentam riscos significativos, a menos que o vendedor forneça resultados de teste certificados. Para aplicações críticas, as poupanças modestas raramente justificam a incerteza da fiabilidade.
Distribuidores autorizados como [BuyRexroth.com](http://buyrexroth.com/) mantêm estoque de configurações comuns com entrega típica de 28 dias úteis para modelos padrão. Isto representa cerca de seis semanas, o que parece longo para um componente tão padrão, mas reflete as contínuas pressões da cadeia de abastecimento global que afetam todo o setor de automação industrial. Configurações de válvulas menos comuns ou opções especiais, como revestimentos resistentes à corrosão, podem estender os prazos de entrega para 12 semanas ou mais.
Esses prazos criam desafios reais de planejamento para fabricantes de equipamentos e departamentos de manutenção. Encomendar válvulas após a finalização do projeto da máquina corre o risco de atrasar todo o projeto se a entrega demorar mais do que o esperado. Da mesma forma, as operações de manutenção devem armazenar peças sobressalentes críticas em vez de esperar por pedidos de emergência durante avarias. O custo financeiro de manutenção do estoque precisa ser equilibrado com o custo muito mais alto do tempo de inatividade da produção enquanto se espera pelas peças.
O transporte internacional adiciona outra camada de complexidade. As válvulas hidráulicas são qualificadas como produtos industriais padrão sem restrições especiais de exportação, mas os custos de envio e o tempo de desembaraço aduaneiro variam significativamente de acordo com o destino. Encomendar a distribuidores regionais, em vez de enviar diretamente da Alemanha, proporciona frequentemente uma entrega mais rápida e uma logística mais simples, apesar dos preços unitários possivelmente mais elevados.
O custo total de propriedade vai muito além do preço de compra. A mão de obra de instalação, a engenharia de integração, o tempo de comissionamento e a manutenção contínua contribuem para os custos de vida útil. Mais significativamente, o sistema de filtragem necessário para manter a limpeza adequada do óleo muitas vezes custa mais em dez anos do que múltiplas substituições de válvulas. Negligenciar a filtragem para economizar custos a curto prazo leva à falha prematura da válvula, criando despesas muito mais elevadas a longo prazo.
Os compradores focados apenas no preço de compra mais baixo muitas vezes criam problemas caros mais tarde. Uma avaliação completa considera a confiabilidade do fornecedor, a qualidade do suporte técnico, a disponibilidade de peças de reposição e os termos de garantia juntamente com o preço. Estabelecer relacionamentos com vários fornecedores aprovados proporciona resiliência contra interrupções inesperadas no fornecimento, ao mesmo tempo que mantém os padrões de qualidade.
Requisitos de manutenção e acesso para solução de problemas
Os catálogos de produtos padrão para a válvula de controle direcional 4WE 6 D fornecem especificações e dimensões, mas carecem de procedimentos de manutenção detalhados ou guias de solução de problemas. Os fabricantes normalmente consideram este conhecimento operacional como conhecimento técnico que requer documentação de serviço separada.
A Rexroth e a HYDAC publicam manuais de serviço abrangentes que cobrem procedimentos de desmontagem, especificações de limite de desgaste, peças de reposição recomendadas e fluxogramas de diagnóstico. Esses manuais não estão disponíveis gratuitamente, mas exigem compra ou são fornecidos a clientes que concluem cursos de treinamento oficiais. Esta política protege o conhecimento do fabricante, garantindo ao mesmo tempo que o pessoal que realiza a manutenção tenha o treinamento adequado.
Para as equipes de manutenção, isso significa que você não pode confiar apenas nas informações do catálogo para diagnosticar problemas ou planejar reparos. Estabelecer contato com o grupo de suporte técnico do fabricante antes que surjam problemas economiza tempo durante emergências. Muitos distribuidores oferecem programas de treinamento que abrangem vários tipos de válvulas e proporcionam experiência prática com procedimentos de desmontagem e teste.
As tarefas comuns de manutenção incluem substituição da bobina solenóide, renovação da vedação e limpeza do carretel. O design da armadura úmida permite a substituição das bobinas sem abrir a cavidade hidráulica, girando a bobina 90 graus e levantando-a. Este procedimento de cinco minutos não requer drenagem de fluidos nem despressurização do sistema. Novas vedações e um carretel limpo podem restaurar o desempenho de novas válvulas que apresentam maior vazamento interno, desde que o desgaste não tenha aberto folgas além das especificações.
O diagnóstico sistemático de problemas nas válvulas evita desperdício de esforço na substituição aleatória de peças. Se uma válvula não mudar, primeiro verifique se a energia elétrica chega à bobina com a voltagem adequada. Verifique a resistência da bobina com um ohmímetro para confirmar se o enrolamento não está queimado. Se as verificações elétricas forem aprovadas, os problemas hidráulicos tornam-se suspeitos. O óleo contaminado pode ter causado o travamento do carretel, exigindo desmontagem e limpeza. A baixa pressão de alimentação pode fornecer pressão piloto insuficiente para deslocar o carretel contra as forças de carga.
Os testes elétricos exigem o conhecimento da especificação de resistência da bobina, que aparece em folhas de dados detalhadas, mas não em catálogos básicos. As bobinas CC típicas medem 15 a 40 ohms, dependendo da classificação de tensão. As bobinas CA apresentam uma resistência muito mais baixa, geralmente de 5 a 15 ohms, uma vez que dependem da indutância em vez da resistência pura para limitar a corrente. Um circuito aberto indica uma bobina queimada, enquanto uma resistência muito baixa sugere enrolamentos em curto.
Orientação de aplicação no mundo real
As prensas industriais representam uma aplicação clássica para a válvula de controle direcional 4WE 6 D. A válvula controla a extensão do cilindro para aplicar força de pressão e a retração para liberar. Uma válvula de alívio de pressão limita a força máxima, enquanto a válvula direcional simplesmente comanda a direção. Este controle direto é suficiente para muitas operações de prensagem onde a força e a velocidade permanecem constantes.
As máquinas de moldagem por injeção usam múltiplas válvulas direcionais, incluindo modelos 4WE 6 D, para controlar cilindros de fixação, pinos ejetores e puxadores de núcleo. Essas funções exigem controle de direção confiável com vazamento mínimo para evitar problemas de qualidade das peças. A capacidade da válvula de operar a 315 bar acomoda as altas forças de fixação necessárias para moldes grandes.
Equipamentos hidráulicos móveis, como escavadeiras e guindastes, empregam válvulas direcionais em todo o sistema. A 4WE 6 D geralmente serve como válvula piloto, alimentando a pressão piloto para válvulas de controle principais muito maiores no console do operador. Essa arquitetura mantém os controles do operador leves e responsivos, enquanto as válvulas principais controlam os fluxos pesados que acionam os cilindros da lança, do braço e da caçamba. O tamanho compacto do NG6 cabe facilmente em manifolds de válvula piloto que atendem a múltiplas funções.
A automação da linha de montagem freqüentemente usa válvulas 4WE 6 D para operações de transferência, fixação e prensagem de peças. O tempo de resposta rápido suporta taxas de ciclo de diversas operações por minuto. A longa expectativa de vida útil é importante, pois a falha da válvula em uma linha automatizada interrompe a produção, afetando diversas estações a jusante.
Cada uma dessas aplicações exige atenção a detalhes específicos além das especificações básicas. Os controles de prensa precisam de um dimensionamento cuidadoso da válvula de alívio de pressão para proteger as ferramentas. As máquinas de moldagem exigem lidar com as altas cargas térmicas do ciclo contínuo. Equipamentos móveis enfrentam choques, vibrações e temperaturas extremas que desafiam a confiabilidade da válvula. Os sistemas automatizados precisam de integração com controladores programáveis e circuitos de segurança. O 4WE 6 D fornece uma base capaz, mas só tem sucesso quando o projeto completo do sistema atende a esses requisitos específicos da aplicação.
Tomando a decisão de seleção
A escolha da válvula de controle direcional Rexroth 4WE 6 D começa com a verificação de que ela atende aos requisitos fundamentais. A pressão do sistema deve permanecer igual ou inferior a 350 bar, a demanda de fluxo não deve exceder 80 litros por minuto para solenóides CC ou 60 litros por minuto para versões CA, e a pressão da linha de retorno deve permanecer abaixo de 160 bar, incluindo picos de pressão.
As especificações elétricas precisam ser compatíveis com as fontes de alimentação disponíveis. Embora a corrente contínua de 24 volts tenha se tornado quase universal nos controles industriais modernos, equipamentos mais antigos podem exigir versões CA de 110 ou 230 volts. Confirme se a tolerância de tensão permanece dentro da classificação de mais ou menos 10% para evitar problemas de confiabilidade em instalações com qualidade de energia marginal.
As condições ambientais determinam a seleção do material de vedação. A borracha nitrílica padrão funciona de 30 negativos a 80 graus Celsius positivos com óleos de petróleo. Aplicações de alta temperatura acima de 80 graus precisam de vedações de fluoroelastômero. Os fluidos à base de água requerem compostos de vedação específicos que resistam aos diferentes ambientes químicos. Da mesma forma, verifique se o fluido hidráulico atende aos padrões DIN 51524 ou consulte o fabricante sobre fluidos alternativos.
As considerações de montagem incluem a interface da válvula e a orientação do solenóide. Certifique-se de que a superfície de montagem forneça um plano de vedação plano com torque de parafuso adequado e anéis de vedação em O. Planeje o roteamento elétrico para aproveitar as vantagens do solenóide giratório, posicionando o conector onde a fiação for conveniente e protegida contra danos mecânicos.
A decisão entre as versões padrão com retorno por mola e retenção depende do ciclo de trabalho e da disponibilidade de energia. As válvulas de retenção economizam energia em aplicações onde a posição da válvula muda com pouca frequência e deve permanecer por longos períodos. As válvulas de retorno por mola fornecem modos de falha mais claros, uma vez que a perda de energia as retorna a um estado seguro definido.
Para aplicações que exigem controle de velocidade variável, aceleração suave ou feedback de posição, as limitações do 4WE 6 D tornam-se aparentes. Isto sinaliza quando considerar válvulas proporcionais, apesar do maior custo e complexidade. A decisão muitas vezes depende se a aplicação realmente precisa de modulação ou se o controle liga-desliga com projeto de circuito adequado atinge os resultados desejados.
Além da válvula em si, o sucesso depende do projeto adequado do sistema. Dimensione a unidade de energia hidráulica para fornecer fluxo adequado na pressão necessária com geração de calor razoável. Instale a filtragem atendendo ao requisito ISO 4406 Classe 20/18/15. Projete linhas de retorno para minimizar a contrapressão na porta T. Inclua proteção contra alívio de pressão e lavagem adequada do sistema durante a inicialização para remover a contaminação do conjunto.
Conclusão e recomendações estratégicas
A válvula de controle direcional Rexroth 4WE 6 D continua sendo um padrão da indústria por boas razões. Sua capacidade de alta pressão, interfaces padronizadas e confiabilidade comprovada fazem dele uma boa escolha para sistemas hidráulicos de média a alta pressão que exigem controle de direção confiável. A aceitação global dos padrões de montagem NG6 proporciona flexibilidade à cadeia de fornecimento através de vários fornecedores qualificados.
No entanto, uma aplicação bem-sucedida exige o respeito aos limites da válvula e a manutenção do ambiente hidráulico de que necessita. O limite de pressão da porta T de 160 bar não é uma sugestão, mas um limite rígido que causa falhas quando excedido. Os engenheiros devem analisar cuidadosamente a dinâmica da linha de retorno, especialmente em sistemas com múltiplas válvulas compartilhando coletores de retorno comuns.
A limpeza do fluido hidráulico é igualmente inegociável. Atender à ISO 4406 Classe 20/18/15 requer investimento em filtragem adequada e manutenção contínua. Isto representa o maior custo vitalício associado à válvula e merece prioridade orçamentária apropriada. Economizar dinheiro em filtração cria custos muito maiores devido à substituição prematura da válvula e tempo de inatividade inesperado.
Aproveitar a padronização significa manter listas de referências cruzadas aprovadas com especificações verificadas. A intercambialidade mecânica das válvulas NG6 entre marcas proporciona resiliência à cadeia de abastecimento apenas quando as substituições são tecnicamente validadas e não presumidas. Preste atenção especial às classificações de pressão da porta T ao comparar alternativas.
Para novos projetos de máquinas, considere se o controle liga-desliga realmente atende às necessidades atuais e futuras. O 4WE 6 D atende bem em aplicações onde a mudança de direção e o fluxo constante são suficientes. Quando velocidade variável, movimento suave ou diagnóstico integrado se tornam requisitos, a tecnologia de válvula proporcional oferece recursos que valem o investimento adicional.
A válvula representa tecnologia madura com uma compreensão clara das capacidades e limitações. O sucesso vem do respeito a esses limites, da manutenção adequada do ambiente hidráulico e da adequação dos recursos da válvula aos requisitos da aplicação. Usada adequadamente, a válvula de controle direcional 4WE 6 D oferece anos de serviço confiável em aplicações industriais exigentes.
