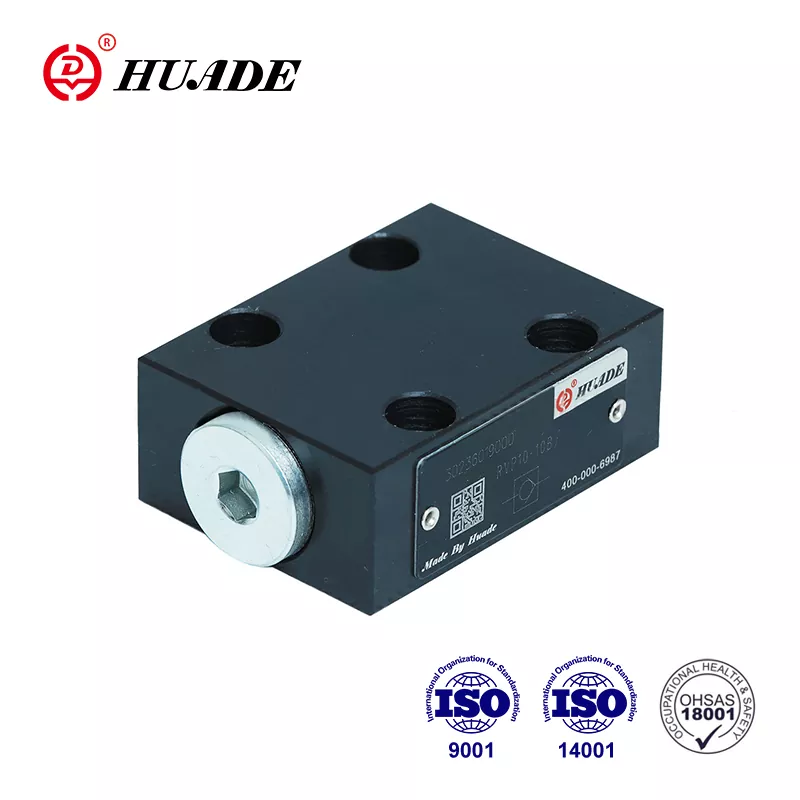

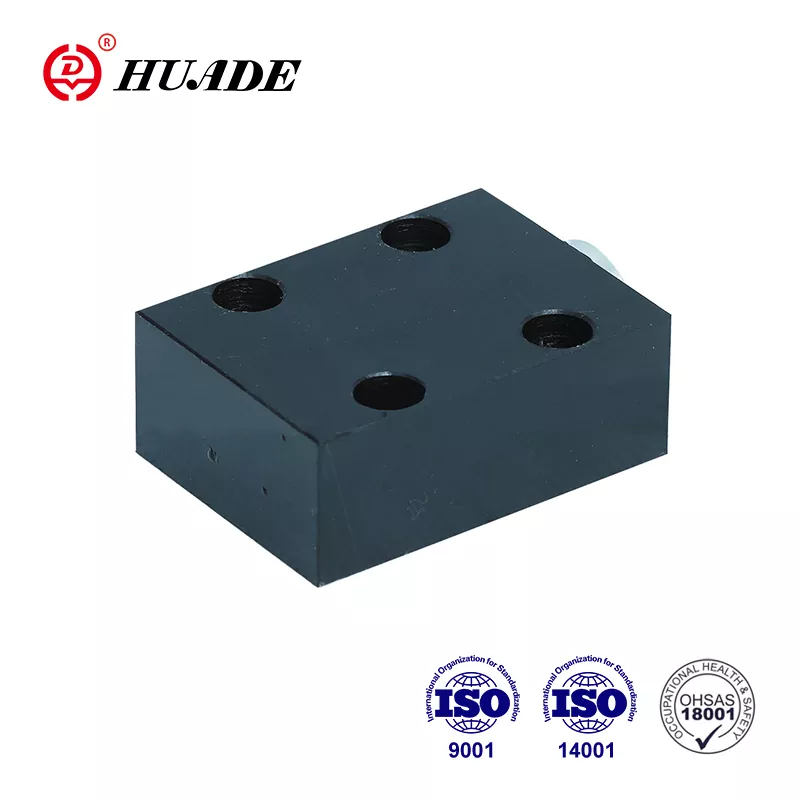

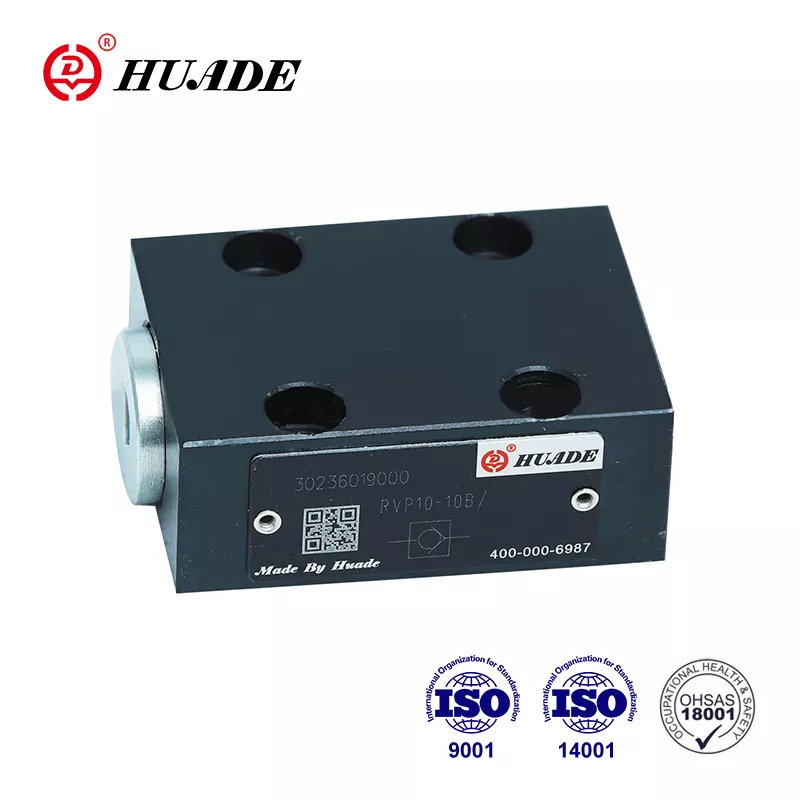

Válvula de retenção RVP 25

Cooperação com a Rexroth por mais de 7 anos a partir de 1979, a válvula de retenção Huade® RVP 25 é compatível com a Rexroth RVP 25 com preço razoável. É feito de aço durável. Todos os produtos Huade® passam por testes rigorosos antes de saírem da fábrica para garantir alta qualidade e têm garantia de um ano. Dentro do período de garantia, o reparo é gratuito. A mercadoria da Huade atende aos padrões internacionais, nomeadamente ISO9001, ISO14001 e ISO45001. As válvulas de retenção Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas-ferramentas, etc. Esta é uma antiga marca nacional na China.

Parâmetro do produto da válvula de retenção RVP 25

Característica do produto e aplicação da válvula de retenção RVP 25

Características:

▶ Conexão da subplaca

▶ Fechamento sem vazamentos em uma direção

Aplicativo:

A válvula de retenção RVP 25 é usada principalmente na saída da bomba como válvula de contrapressão e válvula de desvio.

Detalhes de produção da válvula de retenção RVP 25

A válvula de retenção tipo RVP 25 pode ser utilizada em diversos ambientes industriais de alta prensagem. Tem a função de, preferencialmente, fechar um vazamento de fluxo em uma direção e permitir o fluxo livre na direção oposta. O diagrama da estrutura é o seguinte. É composto basicamente pela carcaça (1), gatilho (2), mola de compressão (3) e sede da mola (4). O curso do gatilho (2), que é guiado no seu diâmetro externo, é limitado por um batente mecânico. A mola de compressão incorporada (3) suporta o movimento de fecho. Além disso, a mola de compressão (3) mantém o gatilho (2) na posição fechada mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura

①Alojamento  ②Poppet  ③Mola  ④Assento de mola

Aviso da Válvula de Retenção RVP 25

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.

3. Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
