Quando as pessoas buscam informações sobre a Válvula de Controle Direcional WE 5 para Rexroth, geralmente desejam entender o que essa válvula faz, como funciona e se atende às suas necessidades. A designação WE 5 refere-se a uma categoria de tamanho específica na linha de válvulas da Rexroth, mas a história é mais interessante do que apenas um modelo de válvula.

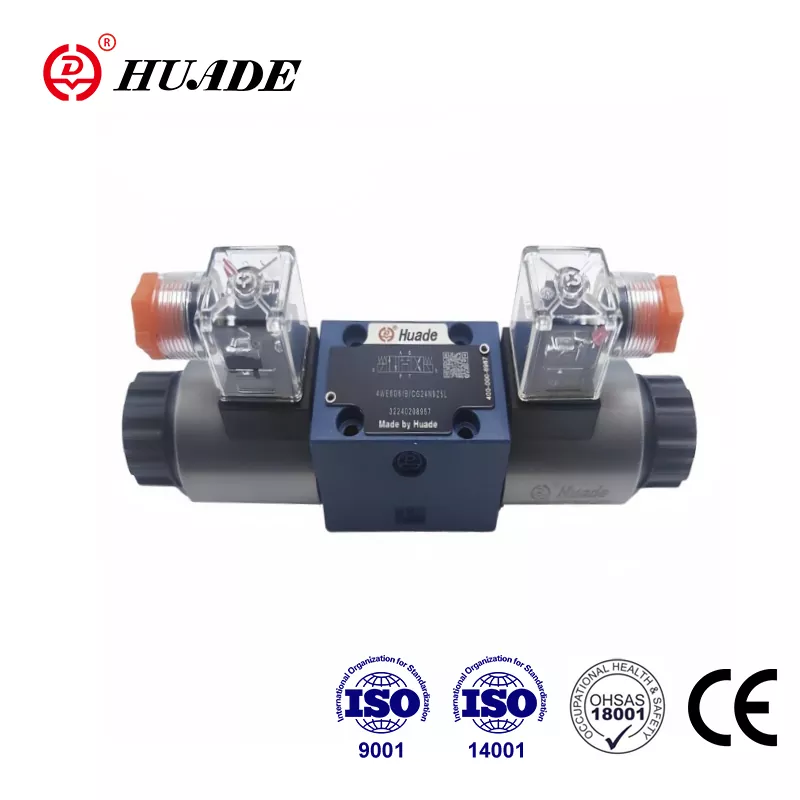

O que é a válvula de controle direcional WE 5
A WE 5 original da Rexroth era uma válvula de controle direcional construída no padrão de tamanho NG5. Essas válvulas controlavam o fluxo de fluido hidráulico em sistemas que precisavam de pressão e vazão moderadas. O WE 5 tradicional podia suportar pressões de até 250 bar e vazões entre 14 e 20 litros por minuto. Durante muitos anos, esse nível de desempenho funcionou bem para sistemas hidráulicos menores, como máquinas compactas e equipamentos industriais leves.
No entanto, as aplicações industriais modernas exigem mais potência e taxas de fluxo mais altas. É aqui que a evolução da Válvula de Controle Direcional WE 5 se torna importante. A Rexroth desenvolveu a série 5X, que inclui os modelos 5-.WE 10. Essas válvulas mais novas mantêm a filosofia de design da WE 5 original, mas aumentam até o tamanho NG10. O resultado é uma válvula que pode movimentar até 160 litros por minuto em pressões que chegam a 420 bar. Quando os engenheiros hoje procuram uma válvula de controle direcional WE 5, muitas vezes acabam escolhendo esses modelos NG10 porque atendem aos requisitos atuais de desempenho.
A família de Válvulas de Controle Direcional WE 5 segue normas internacionais como ISO 4401-05 e NFPA D05. Esta padronização significa que as válvulas podem ser montadas em subplacas padrão e substituir válvulas similares de outros fabricantes sem redesenhar todo o sistema.
Como a válvula funciona por dentro

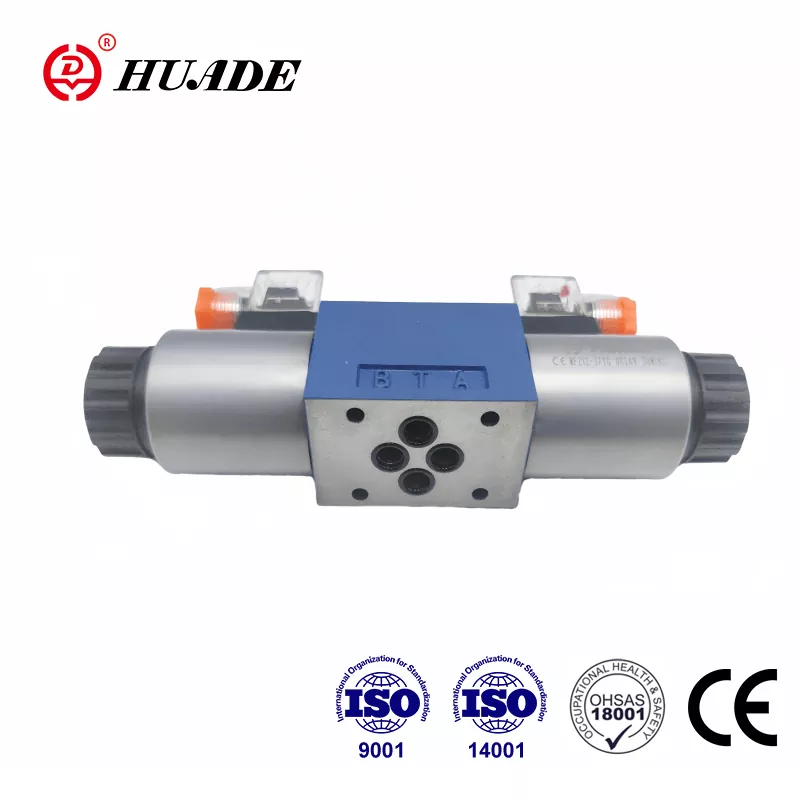

A estrutura básica de uma Válvula de Controle Direcional WE 5 é simples. Dentro do corpo da válvula há um carretel deslizante que se move para frente e para trás para conectar diferentes portas. Quando o carretel muda de posição, ele altera quais portas se conectam entre si. Por exemplo, o carretel pode conectar a porta P (pressão) à porta A enquanto conecta a porta B à porta T (tanque). Quando o carretel se move na outra direção, ele inverte essas conexões.
O que faz a Válvula de Controle Direcional WE 5 movimentar esse carretel? A resposta é um solenóide eletromagnético. A Rexroth usa o que eles chamam de projeto de solenóide "úmido". O solenóide fica dentro do fluido hidráulico, em vez de ser vedado. Isso pode parecer arriscado, mas na verdade proporciona melhor resfriamento e vida útil mais longa. O fluido hidráulico retira o calor da bobina, permitindo que o solenóide funcione continuamente sem superaquecimento.
Quando você desliga a energia do solenóide, as molas dentro da válvula empurram o carretel de volta à sua posição central. Diferentes configurações de molas criam comportamentos diferentes. A configuração padrão utiliza molas de retorno em ambos os lados. Algumas versões usam molas mais fortes para acelerar a troca da válvula. Outras versões eliminam totalmente as molas para aplicações especiais onde o carretel deve permanecer em qualquer posição para a qual foi movido.
Muitos modelos de válvula de controle direcional WE 5 incluem um recurso de cancelamento manual. Este é um botão na parte superior da válvula que permite que alguém mova o carretel manualmente. Durante a configuração ou solução de problemas, este controle manual é muito útil. Você pode testar o sistema sem aplicar energia elétrica.
Capacidades e limites de desempenho
As versões modernas NG10 do sistema de válvula de controle direcional WE 5 apresentam números de desempenho impressionantes. Os modelos padrão trabalham com pressão de 350 bar, com versões especiais avaliadas para 420 bar. A capacidade de vazão chega a 160 litros por minuto com operação em tensão DC, ou 120 litros por minuto com tensão AC após retificação.
A faixa de temperatura vai de menos 30 graus Celsius a mais 80 graus Celsius. A válvula funciona com fluidos hidráulicos que variam de muito finos (2,8 milímetros quadrados por segundo) a bastante espessos (500 milímetros quadrados por segundo). Essa flexibilidade significa que um projeto de válvula atende a muitas aplicações diferentes.
No entanto, o alto desempenho vem com algumas considerações. Quando o fluido flui através da válvula em taxas máximas, as forças hidráulicas que atuam no carretel tornam-se substanciais. Essas forças podem causar instabilidade ou vibração. Para gerenciar isso, a Rexroth oferece cartuchos de acelerador que são instalados nas portas. Esses cartuchos restringem ligeiramente o fluxo, o que reduz as forças dinâmicas e suaviza a operação. A compensação é uma maior queda de pressão na válvula, mas a estabilidade melhorada geralmente vale a pena.
Vazamento interno é outra característica do projeto da Válvula de Controle Direcional WE 5. Todas as válvulas de carretel vazam algum fluido pelo carretel porque o carretel precisa de folga para se mover livremente. Esse vazamento aumenta gradualmente à medida que a válvula se desgasta ao longo de milhares de ciclos. Para aplicações que necessitam manter cargas em posição por longos períodos, a Válvula de Controle Direcional WE 5 por si só pode não fornecer força de retenção suficiente. Adicionar válvulas de retenção externas ou escolher uma configuração de carretel de centro fechado ajuda a resolver esse problema.
Controle Elétrico e Tempo de Resposta
O lado elétrico da Válvula de Controle Direcional WE 5 opera em tensões industriais padrão. As versões DC aceitam 12, 24, 110 ou 220 volts, sendo 24 volts o mais comum. As versões CA precisam de um conector retificador para converter a corrente alternada em corrente contínua exigida pelo solenóide.
O consumo de energia varia de 17 a 38 watts dependendo do modelo específico. As válvulas são classificadas para ciclo de trabalho de 100%, o que significa que podem permanecer energizadas continuamente sem danos. Esta classificação contínua é importante porque muitos sistemas hidráulicos mantêm uma posição por longos períodos.
O tempo de resposta varia com base em vários fatores. Os solenóides padrão levam entre 65 e 150 milissegundos para ligar e entre 48 e 104 milissegundos para desligar. Esses tempos podem parecer rápidos, mas alguns aplicativos precisam de respostas ainda mais rápidas. A Rexroth oferece cartuchos de modulação por largura de pulso que reduzem pela metade o tempo de comutação. Esses cartuchos PWM pulsam rapidamente a tensão do solenóide em um padrão controlado que acelera o movimento do carretel.
Outra opção PWM reduz o consumo de energia em vez de melhorar a velocidade. Este cartucho de redução de energia reduz a temperatura da bobina em pelo menos 30 graus Celsius. A temperatura mais baixa prolonga a vida útil da válvula em ambientes quentes ou aplicações de alto desempenho. Os engenheiros precisam escolher entre otimizar a velocidade ou otimizar o gerenciamento térmico. O sistema de Válvula de Controle Direcional WE 5 oferece opções para ambas as prioridades.
Quando o solenóide é desligado, o campo magnético em colapso gera um pico de tensão. Este pico pode danificar componentes eletrônicos sensíveis conectados à mesma fonte de alimentação. Os solenóides K4 padrão requerem diodos de supressão externos para fixar esta tensão abaixo de 500 volts. A versão solenóide K72L inclui proteção integrada, o que simplifica a fiação e garante a conformidade com os padrões de segurança elétrica.
Escolhendo a configuração correta do spool
O carretel dentro de uma válvula de controle direcional WE 5 determina o que a válvula faz em cada posição. Os mais comuns são os carretéis de quatro vias e três posições. Esses carretéis possuem quatro portas (P, T, A, B) e três posições distintas (esquerda, centro, direita).
O comportamento da posição central é particularmente importante. Um carretel “E” fecha todas as quatro portas na posição central. Isso cria um centro fechado que trava a carga no lugar e aumenta a pressão na bomba. A configuração E fornece retenção máxima de carga, mas requer uma válvula de alívio para proteger a bomba contra sobrepressão.
Um carretel “H” fecha as portas P, A e B enquanto conecta T na posição central. Isto descarrega a bomba no tanque, reduzindo o desperdício de energia quando a válvula está centralizada. A carga permanece travada porque A e B estão fechados, mas a força de retenção não é tão forte quanto com um carretel E.
Um carretel "J" fecha P enquanto conecta A, B e T juntos na posição central. Isto permite que a carga flutue livremente e permite que a expansão térmica escape para o tanque. A configuração J é útil para sistemas que precisam se mover facilmente na posição neutra ou para evitar o aumento de pressão devido a mudanças de temperatura.
Escolher o tipo de carretel errado cria problemas. Por exemplo, usar um carretel H em uma aplicação de elevação vertical pode fazer com que a carga desça lentamente devido a vazamento interno. Um carretel E aguentaria melhor. Por outro lado, usar um carretel E em um eixo horizontal que precisa se mover livremente faria com que o sistema parecesse rígido e desperdiçasse energia. Compreender sua aplicação ajuda você a selecionar a configuração correta da válvula de controle direcional WE 5.
Considerações sobre instalação e manutenção
A instalação de uma válvula de controle direcional WE 5 requer atenção a alguns pontos-chave. A válvula é montada em uma subplaca que deve atender aos padrões ISO 4401-05. As subplacas Rexroth possuem números de peça específicos e precisam ser encomendadas separadamente. Antes de instalar a válvula, certifique-se de que a subplaca esteja limpa e instalada corretamente no manifold ou bloco.
As conexões elétricas utilizam conectores padrão DIN EN 175301-803. O conector pode ser girado 90 graus para acomodar diferentes necessidades de roteamento de fios. Alguns conectores incluem retificadores integrados para operação CA, enquanto outros adicionam indicadores LED para confirmação visual do estado do solenóide.
A limpeza dos fluidos é mais importante do que a maioria das pessoas imagina. As folgas dentro da Válvula de Controle Direcional WE 5 medem apenas alguns micrômetros. Partículas de contaminação podem emperrar o carretel, fazendo com que a válvula emperre ou não se mova. A filtragem a 25 micrômetros ou mais fina é fortemente recomendada. A manutenção regular do filtro evita a maioria dos problemas das válvulas.
A válvula funciona com óleos hidráulicos de base mineral e diversos tipos de fluidos biodegradáveis. Os materiais de vedação vêm em NBR (nitrila) para óleos padrão ou FKM (Viton) para fluidos sintéticos e altas temperaturas. Certifique-se de que o material da vedação corresponda ao fluido do seu sistema.
A manutenção é relativamente simples. As bobinas solenóides são substituíveis sem remover a válvula do sistema. Verifique periodicamente a resistência da bobina para detectar degradação antes que ocorra falha. Se a válvula começar a responder lentamente ou não mudar, a contaminação é a causa mais provável. Lavar o sistema e substituir os filtros geralmente resolve o problema. Componentes internos desgastados podem ser substituídos por peças de reposição originais da Rexroth, que normalmente ficam disponíveis por dez anos após a produção.
Tomando a decisão de compra
Quando você decide comprar uma Válvula de Controle Direcional WE 5 ou seu moderno equivalente NG10, vários fatores influenciam a escolha. Primeiro, verifique seus requisitos de vazão e pressão. Se precisar de menos de 20 litros por minuto a pressão moderada, um tamanho NG5 tradicional pode ser suficiente. Para maior desempenho, os modelos NG10 da série 5X são o padrão atual.
Segundo, considere a voltagem elétrica disponível em suas instalações. A versão DC de 24 volts é mais comum em automação industrial, enquanto as opções de 110 ou 220 volts atendem a diferentes regiões e aplicações.
Terceiro, avalie se você precisa de recursos especiais como comutação rápida, redução de energia ou monitoramento de posição. Essas opções agregam custos, mas proporcionam benefícios reais em aplicações exigentes.
O preço varia consideravelmente com base nas especificações e no fornecedor. Distribuidores autorizados e fornecedores industriais possuem essas válvulas, muitas vezes com suporte técnico para ajudar na seleção. As compras em grandes quantidades normalmente se qualificam para descontos por volume. O catálogo oficial da Rexroth fornece especificações detalhadas e códigos de pedido para garantir que você obtenha exatamente a válvula certa.
Fornecedores alternativos oferecem válvulas compatíveis a preços mais baixos, mas a compatibilidade e a confiabilidade podem variar. Para aplicações críticas, as válvulas Rexroth genuínas proporcionam melhor valor a longo prazo através de desempenho consistente e disponibilidade de peças.
Aplicações Práticas e Fatores de Sucesso
A Válvula de Controle Direcional WE 5 e seus descendentes encontram casa em inúmeras aplicações. As máquinas de moldagem por injeção os utilizam para controlar grampos e ejetores de molde. Os sistemas robóticos dependem deles para controle preciso de movimento. As empilhadeiras dependem deles para funções de direção e elevação. Prensas de conformação de metal, máquinas-ferramentas e equipamentos de manuseio de materiais incorporam essas válvulas.
O sucesso com qualquer instalação de válvula de controle direcional WE 5 depende da adequação da válvula aos requisitos da aplicação. Aplicações de alto fluxo precisam de cartuchos de aceleração para manter a estabilidade. Ambientes de alta temperatura se beneficiam de solenóides de redução de energia. As aplicações de suporte de carga requerem carretéis de centro fechado e possivelmente válvulas de retenção externas.
O sistema elétrico deve fornecer tensão adequada e incluir proteção contra picos de tensão. O projeto do sistema hidráulico deve levar em conta as quedas de pressão através da válvula e fornecer filtragem adequada.
A manutenção regular prolonga a vida útil da válvula e evita paradas inesperadas. Práticas simples como monitorar a condição do filtro, verificar vazamentos externos e testar a resposta do solenóide mantêm o sistema funcionando de maneira confiável.
A evolução do WE 5 original para a moderna série 5X demonstra como os componentes hidráulicos industriais avançam para atender às novas necessidades. Compreender a herança e as capacidades atuais ajuda os engenheiros a tomar decisões informadas sobre qual variante da válvula de controle direcional WE 5 atende melhor à sua aplicação. Com seleção, instalação e manutenção adequadas, essas válvulas proporcionam anos de serviço confiável em ambientes industriais exigentes.
