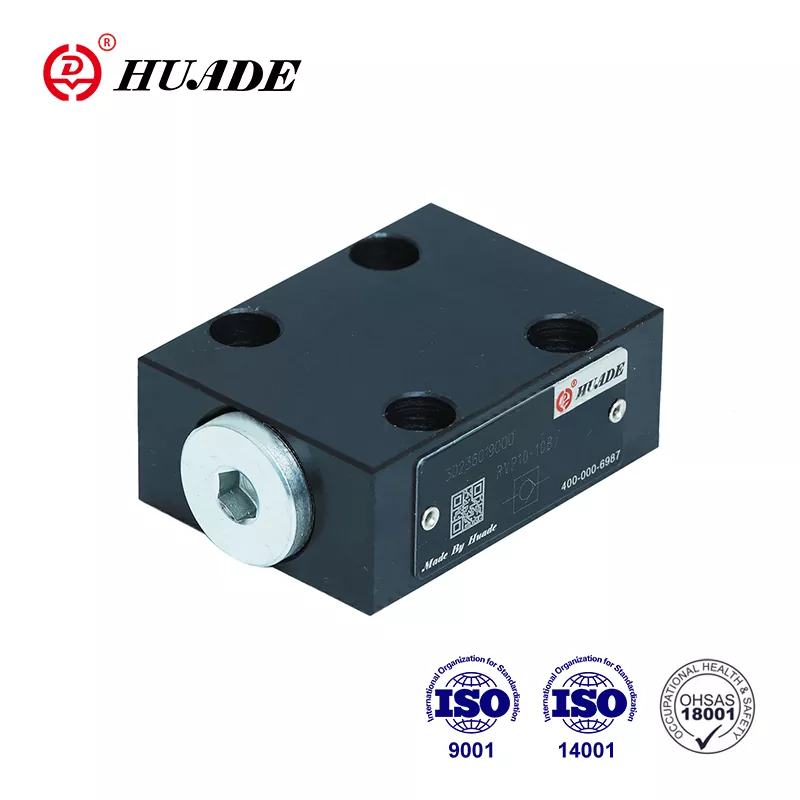

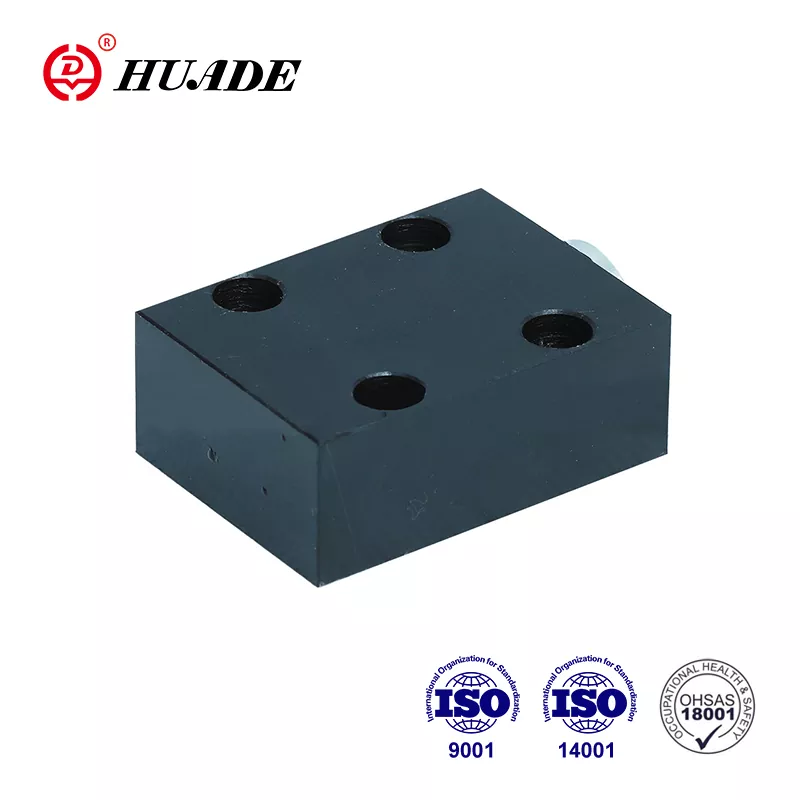

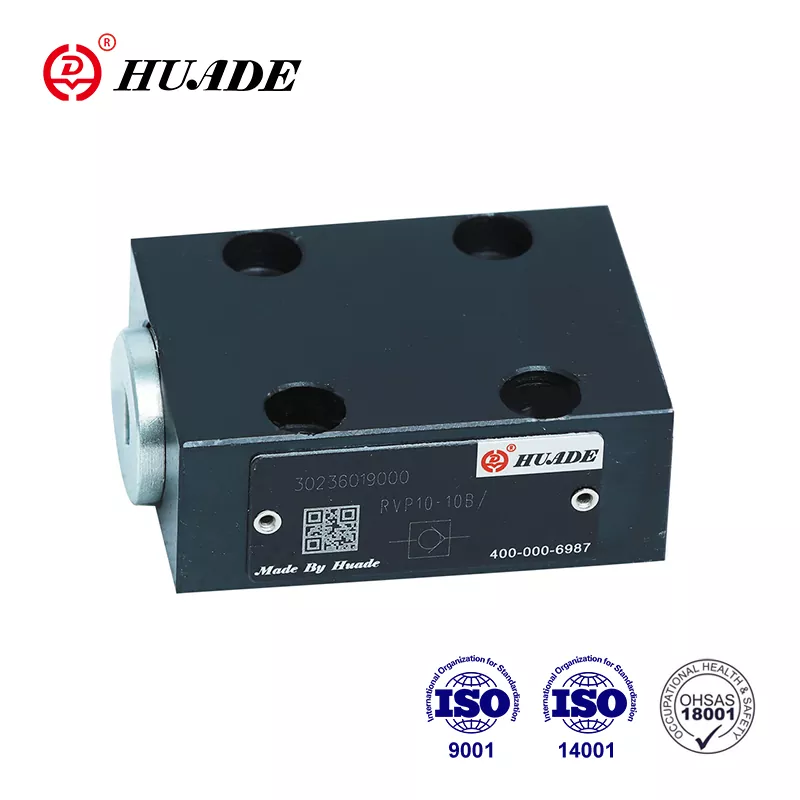

Válvula de retenção RVP 30

A Huade cooperou com a Rexroth por mais de 7 anos a partir de 1979. A válvula de retenção Huade® RVP 30 é uma alternativa acessível aos produtos Rexroth da mesma série. É feito de aço durável.  Huade possui um bom sistema de inspeção para garantir alta qualidade. Todos os produtos passam por testes rigorosos antes de saírem da fábrica e são embalados em caixas padrão com embalagem à prova d'água. Dentro do período de garantia de um ano, o reparo é gratuito. A fábrica passou ISO9001, ISO14001 e ISO45001. As válvulas de retenção Huade® podem ser usadas na indústria militar na China devido ao seu desempenho estável e confiável. É uma marca nacional bem conhecida na China.

Parâmetro do produto da válvula de retenção RVP 30

Característica do produto e aplicação da válvula de retenção RVP 30

Características:

▶ Conexão da subplaca

▶ Fechamento sem vazamentos em uma direção

Aplicativo:

A válvula de retenção RVP 30 é usada principalmente na saída da bomba como válvula de contrapressão e válvula de desvio.

Detalhes de produção da válvula de retenção RVP 30

A válvula de retenção tipo RVP 30 tem a função de, preferencialmente, fechar um fluxo livre de vazamento em um sentido e permitir fluxo livre no sentido oposto. É composto basicamente pela carcaça (1), gatilho (2), mola de compressão (3) e sede da mola (4). O curso do gatilho (2), que é guiado no seu diâmetro externo, é limitado por um batente mecânico. A mola de compressão incorporada (3) suporta o movimento de fecho. Além disso, a mola de compressão (3) mantém o gatilho (2) na posição fechada mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura

①Alojamento  ②Poppet  ③Mola  ④Assento de mola

Aviso da Válvula de Retenção RVP 30

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve ser vedado e um filtro de ar deve ser instalado na entrada de ar.

3. Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
