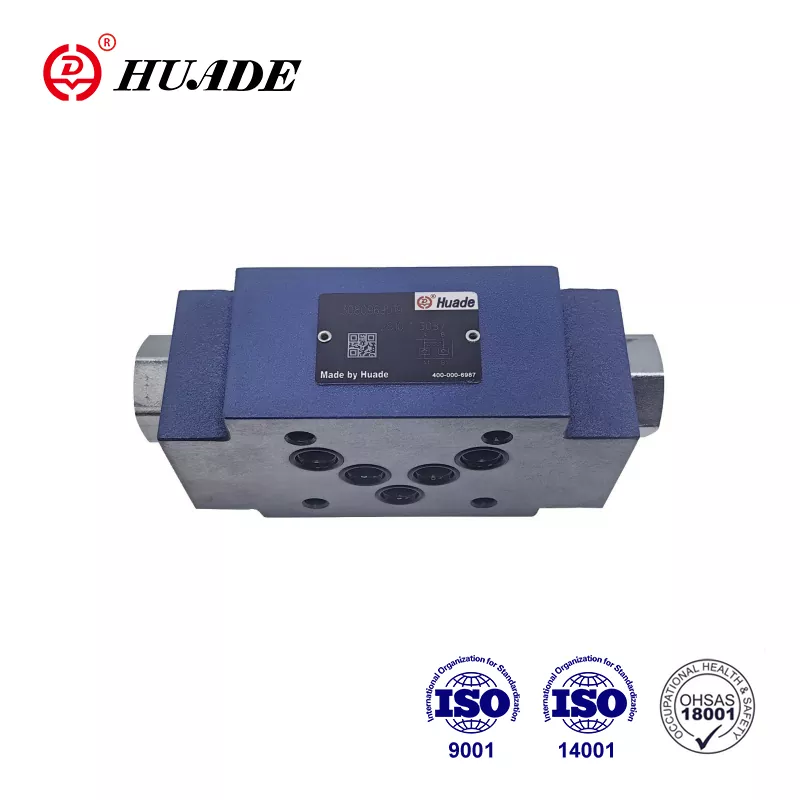

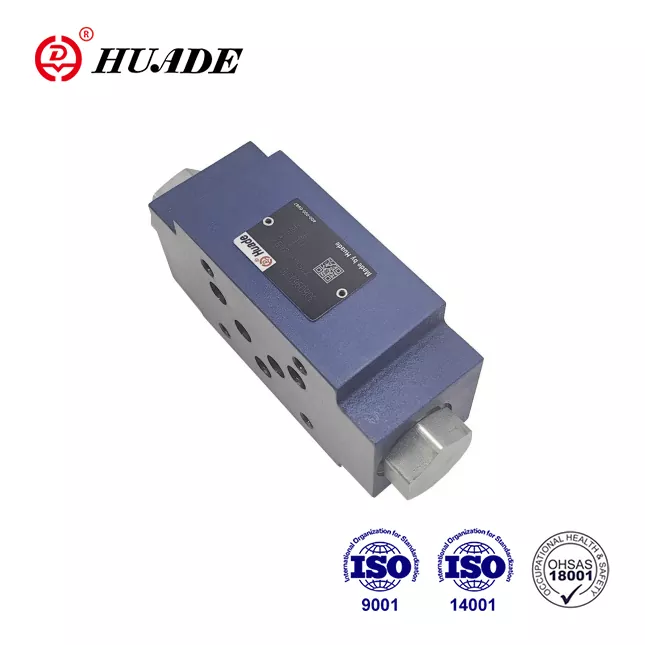

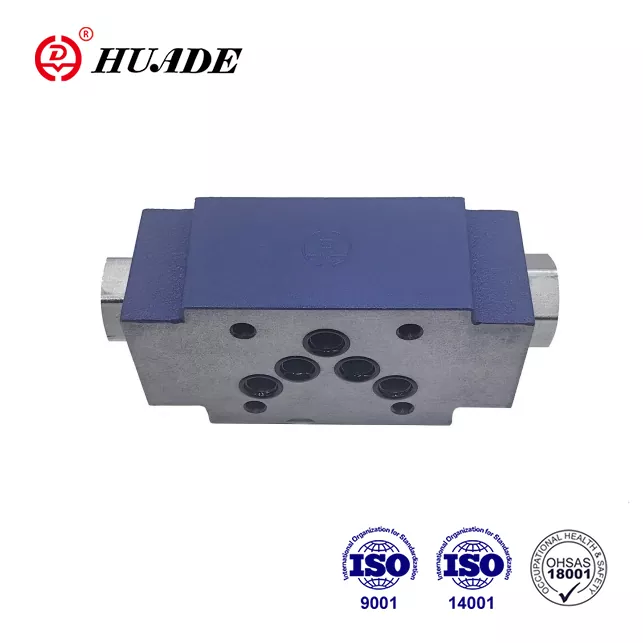

Huade incorporou tecnologia de ponta da Rexroth devido a sete anos de experiência em cooperação com a Rexroth desde 1979. A válvula de retenção Z2S 10 da Huade é uma alternativa acessível à mesma série da Rexroth. Huade foi aprovado no padrão internacional, ou seja, ISO9001, ISO14001 e OH SAS18001. Cada válvula de retenção Z2S 10 passa por testes rigorosos antes de sair da fábrica para garantir um desempenho superior. As válvulas hidráulicas Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas-ferramentas, proteção ambiental, construção naval, aeroespacial, trânsito ferroviário, petróleo e petroquímica, indústria militar e outros campos. É uma marca nacional bem conhecida na China. É mais avançado em tecnologia e mais durável que os produtos similares desta linha.
|
Tamanho |
6 |
10 |
16 |
22 |
|
Fluxo máximo (L/min) |
para 60 |
para 120 |
para 300 |
para 450 |
|
Pressão máxima de operação (MPa) |
para 31,5 |
|||
|
Pressão de ruptura (MPa) |
Veja curvas características |
|||
|
Instruções |
Ver símbolos |
|||
|
Proporção de área |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Fluido de pressão |
Óleos minerais (para vedação NBR) ou éster fosfato (para vedação FPM) |
|||
|
Faixa de temperatura do fluido de pressão (℃) |
-30~+80 |
|||
|
Faixa de viscosidade (mm2/s) |
2,8 a 500 |
|||
|
Peso (Kg) |
aprox.0,8 |
aprox.3 |
aprox.6,5 |
aprox.12 |
Características:
▶ Para uso em montagens de empilhamento vertical
▶ Para o fechamento sem vazamentos de uma ou duas portas de serviço
▶ Padrão de portabilidade para Din 24 340 forma A, ISO4401 e CETOP - RP 121H
Aplicativo:
Esta válvula de retenção operada por piloto Z2S é usada para instalação de empilhamento vertical. Ele pode vedar uma ou duas portas de óleo em funcionamento sem vazamentos, conforme necessário.
As válvulas de retenção tipo Z2S 10 são do tipo placa sanduíche. São utilizados para o fechamento sem vazamentos de uma ou duas portas de serviço, mesmo por longos períodos de tempo. O fluxo livre ocorre de A1 para A2 ou B1 para B2. O fluxo em A1 B1 na direção oposta está bloqueado. Quando o fluido flui de A1 para A2, o carretel (1) é pressionado e empurrado para a direita, abrindo assim a válvula de esfera (2) que então abre o gatilho (3). Para garantir o fechamento correto da válvula, as portas de serviço A2 B2 da válvula direcional devem ser conectadas ao tanque na posição neutra.
Símbolo de Z2S
Vista em corte do Z2S 10
Exemplo de circuito típico de Z2S
