O que é uma válvula proporcional?

2024-09-25

Guia da válvula proporcional

Você já se perguntou como as máquinas modernas podem controlar fluidos com tanta precisão? Seja um ventilador médico que fornece a quantidade exata de oxigênio a um paciente ou um braço robótico que se move com uma precisão incrível, o segredo geralmente está em algo chamadoválvula proporcional.

Reconhecendo que diferentes leitores têm necessidades de informação muito diferentes, este guia abrangente aborda válvulas proporcionais de quatro perspectivas profissionais distintas. Seja você um iniciante curioso tentando entender o básico, um engenheiro que procura especificações técnicas, um profissional de compras que avalia fornecedores ou um observador do setor que rastreia as últimas tendências, adaptamos nosso conteúdo especificamente para sua função e requisitos.

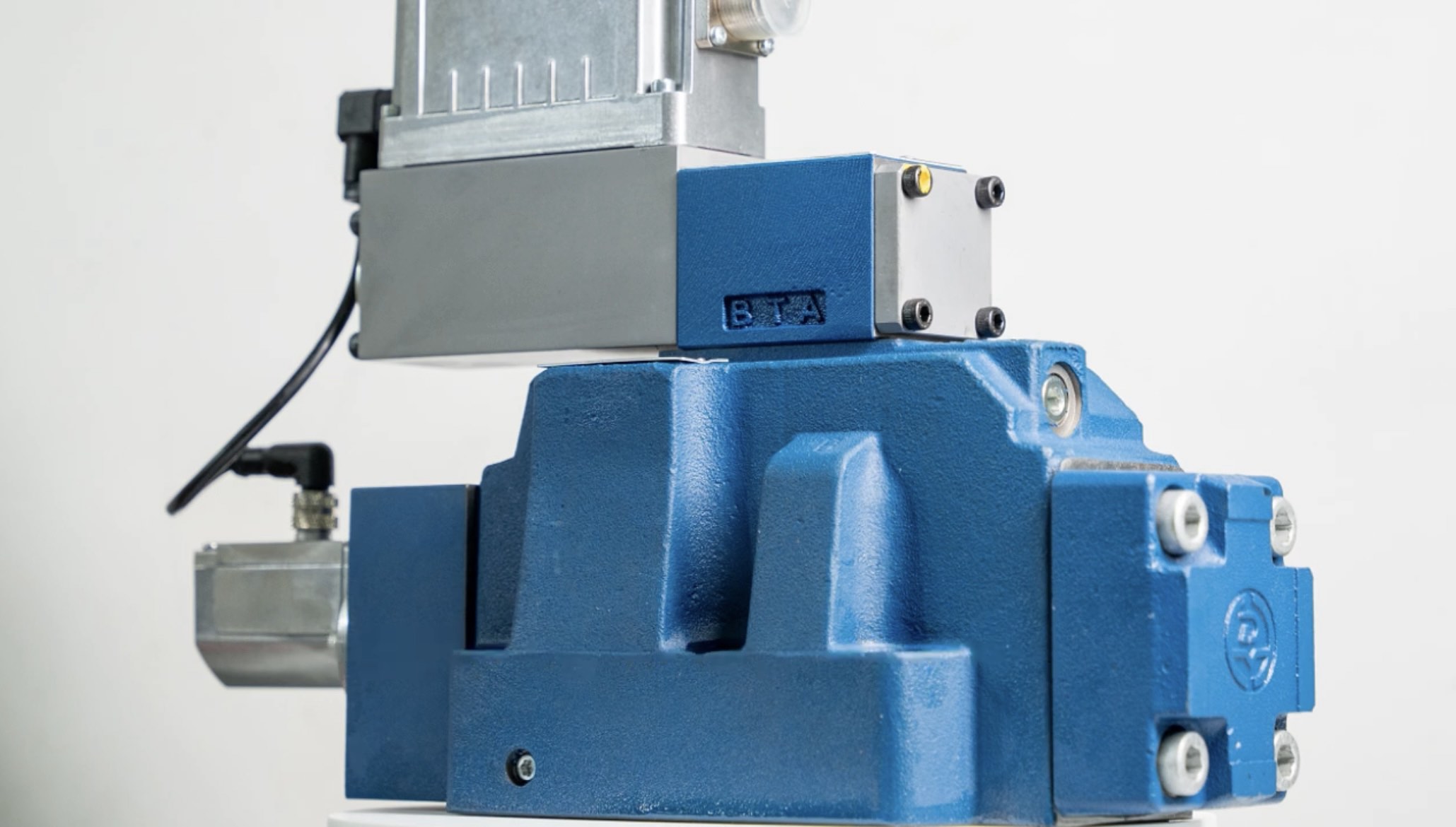

O que é uma válvula proporcional?

A válvula proporcionalé um dispositivo inteligente que controla o fluxo, pressão ou direção dos fluidos (líquidos ou gases) com precisão incrível. Pense nisso como uma torneira sofisticada que pode abrir e se aproximar de qualquer posição entre totalmente e totalmente desligada.

Ao contrário das válvulas ligantes regulares que funcionam como interruptores de luz (ligações ou desligadas), as válvulas proporcionais funcionam mais como interruptores dimmer. Eles podem se ajustar a qualquer nível entre 0% e 100% com base no sinal elétrico que eles recebem.

Por que as válvulas proporcionais são importantes?

Imagine tentar encher um copo de água com uma mangueira de incêndio que possui apenas duas configurações: completamente desligado ou de explosão completa. É assim que seria tentar fazer um trabalho preciso com apenas válvulas liga/desliga. Válvulas proporcionais nos dão o controle de que precisamos:

Equipamento médico que precisa de dosagem exata
Máquinas de fabricação que requerem movimentos suaves
Sistemas aeroespaciais onde a precisão significa segurança
Qualquer aplicação onde "perto o suficiente" não é bom o suficiente

Válvulas proporcionais vs. válvulas ligações regulares

Vamos comparar esses dois tipos de válvulas lado a lado:

Recurso	Válvula proporcional	Válvula liga/desliga
Controlar	Variável (0-100%)	Binário (0% ou 100%)
Precisão	Muito alto (± 1-5%)	Limitado (± 10-20%)
Tipo de sinal	Analógico (0-10V, 4-20mA)	Digital (On/Off)
Resposta	Suave e gradual	Rápido, mas abrupto
Custo	Mais alto	Mais baixo
Melhor para	Aplicações de precisão	Tarefas simples de ligar/desligar

Pense desta maneira:Se você precisar estacionar um carro em um espaço apertado, deseja controle proporcional (aceleração e frenagem suaves). Mas se você só precisar iniciar ou interromper o motor, um interruptor liga/desliga funciona perfeitamente.

Como funcionam as válvulas proporcionais?

A mágica acontece através de uma combinação de peças elétricas e mecânicas trabalhando juntas:

O processo básico

Entrada de sinal: Um controlador envia um sinal elétrico (como 0-10 volts)
Força eletromagnética: Este sinal cria uma força magnética em uma bobina (solenóide)
Movimento físico: A força magnética move uma parte chamada de "carretel" ou "êmbolo"
Controlare de fluxo: À medida que o carretel se move, muda de quanto fluido pode fluir através
Opinião: Sensores Verifique a posição e enviam feedback para manter tudo preciso

Componentes -chave

Aqui estão as partes principais e o que elas fazem:

Componente	Trabalho	Como ajuda
Fonte de energia	Fornece eletricidade (geralmente 24V)	Ponses todo o sistema
Controlarador/plc	Envia sinais de comando	Diz à válvula o que fazer
Amplificador	Converte sinais para a força certa	Garante que o solenóide obtenha o poder certo
Solenóide	Cria força magnética	Move o carretel
Carretel/êmbolo	Controlara o caminho do fluido	Realmente regula o fluxo
Sensor de feedback	Monitora a posição	Garante precisão

Recursos inteligentes

As válvulas proporcionais modernas geralmente incluem:

Controlare PWM: Usa pulsos rápidos para ligar/desligar para criar movimentos suaves e reduzir o atrito
Opinião de circuito fechado: Verifica e ajusta constantemente para manter a precisão
Integração digital: Pode se conectar às redes de computadores para controle remoto

Tipos de válvulas proporcionais

As válvulas proporcionais vêm em diferentes variedades para diferentes trabalhos:

Por função

Válvulas de controle de pressão: Mantenha a pressão nos níveis exatos (como nos freios hidráulicos)
Válvulas de controle de fluxo: Regular quanta fluida flui por minuto
Válvulas de controle de direção: Controle de que maneira o fluido vai (para frente/para trás/pare)

Por design

Ação direta: Design simples onde o solenóide move diretamente o carretel
Piloto operado: Usa uma pequena válvula para controlar uma válvula maior (para sistemas de alta pressão)

Por eletrônica

Eletrônica a bordo (OBE): Tem um cérebro de computador embutido
Amplificador externo: Usa uma caixa de controle separada

Onde são usadas as válvulas proporcionais?

Esses dispositivos versáteis aparecem em muitos setores:

Aplicações médicas

Ventiladores: Entregar quantidades precisas de oxigênio aos pacientes
Máquinas de diálise: Controle Fluxo de fluido para tratamento renal
Equipamento de laboratório: Meça quantidades exatas de produtos químicos

Automação industrial

Armas de robô: Ativar movimentos suaves e precisos
Linhas de montagem: Controle Speeds e posicionamento do transportador
Máquinas -ferramentas: Regular o fluido de corte e pressão de fixação

Automotivo e aeroespacial

Sistemas de frenagem: Forneça parada suave e controlada
Controlares de vôo: Ativar manobras precisas de aeronaves
Sistemas de combustível: Gerenciar a entrega de combustível aos motores

Outras indústrias

Comida e bebida: Encher garrafas com quantidades exatas
Sistemas HVAC: Temperatura de controle e fluxo de ar
Processamento químico: Lidar com materiais perigosos com segurança

Vantagens de válvulas proporcionais

Precisão incrível

Pode controlar o fluxo dentro de 1-5% de precisão

Operação suave

Sem solas repentinas ou picos de pressão

Eficiência energética

Usa apenas o poder necessário

Duradouro

Pode trabalhar para milhões de ciclos

Integração inteligente

Conecta -se aos sistemas de computador facilmente

Recursos de segurança

Provações de falhas embutidas evitam acidentes

Números de desempenho que importam

Especificação	Faixa típica	O que isso significa
Tempo de resposta	10-50 milissegundos	Quão rápido ele reage
Precisão	± 1% a ± 5%	Quão preciso é
Faixa de pressão	0-350 bar	Pressão máxima que pode lidar
Faixa de temperatura	-20 ° C a +80 ° C.	Limites de temperatura operacional
Vida útil	100 milhões de ciclos	Quanto tempo dura

Desafios e considerações

O que observar

Custo mais alto: Mais caro do que simples válvulas On/Off
Complexidade: Precisa de técnicos qualificados para instalação
Manutenção: Requer fluidos limpos e calibração regular
Sensibilidade ambiental: Pode ser afetado pela temperatura e contaminação

Dicas de manutenção

Para manter as válvulas proporcionais funcionando bem:

Mantenha os fluidos limpos (use filtros adequados)
Verifique a calibração regularmente
Manter a temperatura operacional adequada
Use a viscosidade do fluido certo (espessura)

Como escolher a válvula proporcional certa

Perguntas -chave a fazer

Que tipo de fluido?(óleo, ar, água, produtos químicos)
Quanto fluxo você precisa?(medido em galões ou litros por minuto)
Que pressão?(quanto força o sistema precisa)
Quão preciso?(que nível de precisão você precisa)
Que ambiente?(temperatura, limpeza, áreas perigosas)

Lista de verificação de seleção

Corresponder ao tipo de sinal de controle (tensão ou corrente)
Escolha o tamanho certo para seus requisitos de fluxo
Considere as necessidades de tempo de resposta
Verifique as classificações ambientais
Planeje o acesso à manutenção
Orçamento para controladores e acessórios

Tendências futuras

O mundo das válvulas proporcionais continua evoluindo:

O que está por vir

1. Controles mais inteligentes

Válvulas movidas a IA que aprendem e adaptam

2. Tamanhos menores

Designs mais compactos para espaços apertados

3. Melhor conectividade

Comunicação digital aprimorada

4. Economia de energia

Operação ainda mais eficiente

5. Manutenção preditiva

Válvulas que lhe dizem quando precisam de serviço

Controlare digital vs. analógico

A vantagem moderna

Benefícios de controle digital:

Configuração baseada em software (sem ajustes manuais)
Monitoramento e controle remotos
Melhor imunidade ao ruído
Economia de energia (não é necessária portas de sangria)
Alterações fáceis de parâmetros

Analógico tradicional:

Tecnologia simples e comprovada
Menor custo inicial
Fácil de solucionar problemas
Sem complexidade de software

Exemplos do mundo real

Ventilador médico

Um paciente Covid-19 precisa de entrega precisa de oxigênio. A válvula proporcional recebe sinais de sensores que monitoram a respiração do paciente e ajusta o fluxo de oxigênio em tempo real, potencialmente salvando vidas.

Linha de montagem robótica

Um fabricante de automóveis usa braços robóticos com válvulas proporcionais para instalar pára -brisas. As válvulas controlam garras pneumáticas que devem segurar o vidro firmemente, mas suavemente - muito soltas e cair, muito apertado e quebra.

Aplicação aeroespacial

O sistema de controle de vôo de uma aeronave usa válvulas proporcionais para mover as superfícies de controle. A entrada piloto é traduzida em movimentos precisos da válvula que ajustam o fluxo de ar sobre as asas e as superfícies de controle, permitindo o vôo suave.

Problemas e soluções comuns

Problema: Valve não respondendo

Possíveis causas:

Problemas da fonte de alimentação
Problemas de fiação de sinal
Fluido contaminado

Soluções:

Verifique as conexões elétricas
Verifique a tensão da fonte de alimentação
Limpe ou substituir filtros

Edição: baixa precisão

Possíveis causas:

Desvio da calibração
Peças internas usadas
Efeitos de temperatura

Soluções:

Recalibre o sistema
Substitua os componentes gastos
Adicione compensação de temperatura

Considerações de custo

Investimento inicial versus valor de longo prazo

Enquanto as válvulas proporcionais custam mais adiantado, elas geralmente fornecem melhor valor através:

Custos de manutenção reduzidos
Economia de energia
Melhor qualidade do produto
Menos tempo de inatividade
Vida de serviço mais longa

ROI Fatores

Requisitos de precisão do seu aplicativo
Custos de energia em sua área
Manutenção de custos de mão -de -obra
Melhorias na qualidade da produção
Necessidades de confiabilidade do sistema

Melhores práticas de instalação

Fazer e não

Fazer:

Use procedimentos de instalação limpa
Proteger as conexões elétricas da umidade
Instale a filtragem adequada
Permitir expansão térmica
Acesso à manutenção do plano

Não:

Pule o processo de descarga do sistema
Ignorar requisitos de limpeza de fluidos
Esqueça a interferência eletromagnética
Tamanho inferior da fonte de alimentação
Apressar o processo de calibração

Conclusão: Por que as válvulas proporcionais são importantes

As válvulas proporcionais representam uma tecnologia crucial que preenche a lacuna entre o controle simples/desligado e o gerenciamento de fluidos complexo e complexo. Eles permitem a operação suave e precisa de inúmeros sistemas em que confiamos todos os dias - do equipamento médico que nos mantém saudáveis aos sistemas de fabricação que produzem as mercadorias que usamos.

À medida que a tecnologia continua a avançar, as válvulas proporcionais estão se tornando mais inteligentes, mais eficientes e mais integradas aos sistemas de controle digital. Para engenheiros, técnicos e tomadores de decisão que trabalham com sistemas de energia fluida, a compreensão desses dispositivos é essencial para a criação de sistemas que não são apenas funcionais, mas otimizados para desempenho, eficiência e confiabilidade.

Esteja você criando um novo sistema, atualizando um existente ou simplesmente tentando entender como as máquinas modernas alcançam uma precisão tão impressionante, as válvulas proporcionais provavelmente estão desempenhando um papel fundamental nos bastidores. Sua capacidade de fornecer controle suave, preciso e confiável os torna indispensáveis em nosso mundo cada vez mais automatizado.

Na próxima vez que você vir um robô se movendo com graça fluida, um paciente que recebe tratamento médico controlado com precisão ou uma aeronave voando suavemente através da turbulência, lembre -se de que válvulas proporcionais podem ser apenas os heróis desconhecidos que tornam tudo possível.

Pronto para aprender mais sobre os sistemas de controle de fluidos? Explore nossos outros guias sobre hidráulica, pneumática e automação industrial para aprofundar sua compreensão dessas tecnologias fascinantes.
