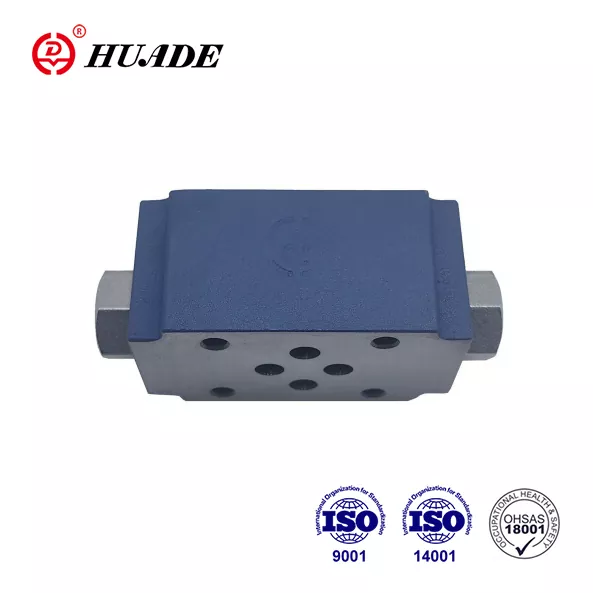

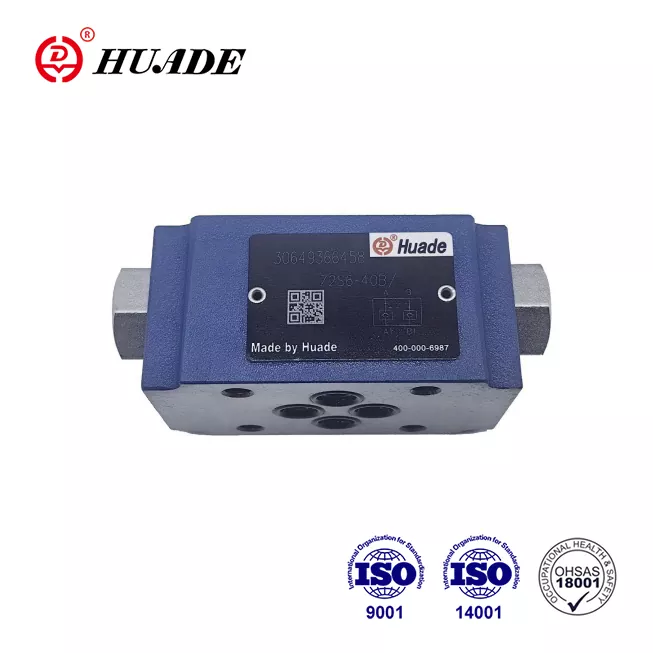

Quando os sistemas hidráulicos precisam de retenção de carga confiável e isolamento sem vazamentos, os engenheiros recorrem frequentemente à placa sanduíche de válvula de retenção Z2S 6 da Bosch Rexroth. Esta válvula operada por piloto tem sido um componente confiável em hidráulica industrial desde 2013, oferecendo instalação simples e desempenho confiável em diversas aplicações.
A placa sanduíche da válvula de retenção Z2S 6 foi projetada para caber entre componentes hidráulicos em uma pilha vertical, economizando espaço e fornecendo controle de fluxo essencial. Ele permite o fluxo livre em uma direção enquanto bloqueia o fluxo reverso até que um sinal de pressão piloto o libere. Este mecanismo simples, mas eficaz, torna a placa sanduíche da válvula de retenção Z2S 6 particularmente valiosa em sistemas onde as cargas devem permanecer estacionárias durante os períodos de inatividade.
Compreendendo o design do Z2S 6
A placa sanduíche da válvula de retenção Z2S 6 segue o padrão de tamanho NG6, também conhecido como Tamanho 6 na terminologia hidráulica. Esta padronização significa que ele corresponde ao padrão de montagem especificado em DIN 24340, ISO 4401-03-02-0-05 e NFPA T3.5.1 R2-2002 D03. Os engenheiros apreciam esta compatibilidade porque permite que a válvula se integre perfeitamente aos sistemas hidráulicos existentes em todo o mundo.
A operação básica da placa sanduíche da válvula de retenção Z2S 6 envolve um pistão com mola e mecanismo de carretel. O fluido flui livremente do lado do equipamento (portas A1 ou B1) para o lado do manifold (portas A2 ou B2). Quando a pressão tenta reverter a direção, a válvula fecha hermeticamente com vazamento zero. A abertura da válvula bloqueada requer pressão piloto nas portas de controle designadas, o que desloca mecanicamente os componentes internos para permitir o fluxo reverso.
A Bosch Rexroth oferece a placa sanduíche para válvula de retenção Z2S 6 em diversas configurações. A versão padrão bloqueia os canais A e B. As variantes de canal único (Z2S 6 A ou Z2S 6 B) isolam apenas uma porta, dando aos projetistas mais flexibilidade no projeto do circuito. O corpo da válvula mede aproximadamente 11 mm de espessura em configurações padrão, embora versões especiais com recursos de pré-abertura se estendam até 21,5 mm.
Especificações técnicas importantes
A placa sanduíche da válvula de retenção Z2S 6 suporta pressões de até 315 bar (4.568 psi) quando usada com fluidos hidráulicos à base de óleo mineral. A capacidade de vazão chega a 60 litros por minuto, o que atende à maioria das aplicações industriais. Esses números representam desempenho testado com óleo HLP 46 a 40°C, a condição de referência padrão para componentes hidráulicos.
A pressão de abertura é a força necessária para abrir a válvula para fluxo livre. A placa sanduíche da válvula de retenção Z2S 6 vem em três opções de pressão de abertura: 1,5 bar, 3 bar ou 6 bar. Pressões de abertura mais baixas proporcionam uma resposta mais sensível, enquanto configurações mais altas oferecem um fechamento mais firme contra vibrações do sistema. A escolha depende dos requisitos específicos do seu circuito e da natureza das suas cargas hidráulicas.
A tolerância à temperatura varia de acordo com o material da vedação. As vedações NBR padrão funcionam de -30°C a +80°C, cobrindo a maioria dos ambientes industriais. Para aplicações que envolvem altas temperaturas ou fluidos agressivos, as vedações FKM estendem o limite inferior para -20°C, mantendo o mesmo limite superior. A placa sanduíche da válvula de retenção Z2S 6 também acomoda fluidos hidráulicos biodegradáveis (tipos HETG e HEES) e fluidos resistentes ao fogo, embora os fluidos HFC à base de água exijam limitação de pressão a 210 bar.
A viscosidade do fluido pode variar de 2,8 a 500 mm²/s sem afetar a operação da válvula. Esta ampla faixa significa que a placa sanduíche da válvula de retenção Z2S 6 funciona corretamente, quer o óleo hidráulico seja fino devido ao calor ou espesso devido às condições de inicialização a frio. A válvula mantém sua integridade de vedação em todo o espectro de viscosidade.
Onde a placa sanduíche da válvula de retenção Z2S 6 se destaca
As prensas dependem fortemente da placa sanduíche da válvula de retenção Z2S 6 para evitar desvios de carga. Quando uma prensa retém o material entre os ciclos, qualquer movimento do cilindro arruinaria a peça de trabalho. O bloqueio de vazamento zero do Z2S 6 mantém o aríete exatamente onde o operador o posiciona, mesmo durante pausas prolongadas. Esta confiabilidade elimina a necessidade de pressão constante da bomba para manter a posição, economizando energia e reduzindo a geração de calor.
Os equipamentos de elevação apresentam desafios semelhantes. Um elevador hidráulico que suporta uma carga não pode tolerar uma descida gradual devido a fugas internas. A placa sanduíche da válvula de retenção Z2S 6 isola completamente o cilindro de elevação, garantindo que as cargas permaneçam elevadas até que o operador as abaixe deliberadamente. Este recurso de segurança é particularmente importante em aplicações onde as pessoas trabalham sob plataformas ou veículos elevados.
As linhas de produção automatizadas se beneficiam do design compacto da placa sanduíche de válvula de retenção Z2S 6. A automação moderna exige muitos atuadores operando em sequências coordenadas, muitas vezes em espaços apertados. O design da placa sanduíche permite que várias válvulas sejam empilhadas verticalmente em um único manifold, minimizando o espaço ocupado e mantendo a funcionalidade total de cada circuito. Essa eficiência de espaço se traduz diretamente em designs de máquinas mais compactos.
As variantes de pré-abertura da placa sanduíche da válvula de retenção Z2S 6 abordam um problema específico em aplicações de alto ciclo. Quando uma válvula bloqueada é liberada repentinamente sob pressão total do sistema, a rápida mudança de fluxo cria um choque hidráulico. As versões SO55 e SO150 incorporam circuitos de pré-abertura que reduzem gradualmente a pressão retida antes da liberação total. Esta transição suave reduz o ruído, minimiza o desgaste dos componentes e prolonga a vida útil do sistema em aplicações com ciclos frequentes de partida-parada.
Considerações de instalação
A montagem da placa sanduíche da válvula de retenção Z2S 6 requer atenção ao nivelamento da superfície. As superfícies de contato em seu manifold ou placa de base devem atingir uma rugosidade de Ra 0,01/100 mm ou melhor. Este acabamento liso garante uma vedação adequada sem apertar demais os parafusos de montagem. A maioria dos fabricantes especifica parafusos de cabeça cilíndrica M5 (ISO 4762) ou roscas 10-24 UNC para aplicações na América do Norte.
O torque do parafuso depende do número de componentes em sua pilha. Um conjunto simples de duas camadas utiliza torque menor do que um coletor complexo com múltiplas válvulas. A Bosch Rexroth fornece tabelas de torque em sua documentação, mas os valores típicos para parafusos M5 variam de 5 a 7 Nm. A chave é o aperto uniforme em um padrão cruzado para distribuir a força de fixação uniformemente pelas superfícies de vedação.
A placa sanduíche da válvula de retenção Z2S 6 pode ser instalada em qualquer orientação, embora o empilhamento vertical seja o mais comum. A montagem horizontal ou em ângulo funciona bem se o layout da sua máquina assim o exigir. Apenas certifique-se de que as superfícies de montagem permaneçam devidamente apoiadas e que as conexões das portas estejam alinhadas com suas linhas hidráulicas. O design interno da válvula não depende da gravidade, portanto o desempenho permanece consistente independentemente da posição.
Os projetistas de circuitos hidráulicos devem levar em conta os requisitos de controle piloto ao planejar as instalações. As versões padrão do Z2S 6 usam pressão piloto interna da própria porta bloqueada. Variantes especiais como o SO40 adicionam portas de controle G1/4 externas para sinais piloto independentes. A versão SO60 drena a pressão piloto para a porta do tanque, o que auxilia em circuitos onde a pressão bloqueada não deve influenciar outros componentes. A compreensão dessas opções de controle ajuda você a selecionar a variante de placa sanduíche de válvula de retenção Z2S 6 correta para sua aplicação específica.
Manutenção e solução de problemas
A placa sanduíche da válvula de retenção Z2S 6 requer manutenção mínima em condições normais de operação. A inspeção regular a cada 12 a 24 meses detecta possíveis problemas antes que eles causem falhas no sistema. Verifique se há vazamentos externos ao redor das superfícies de montagem e se as linhas de controle piloto permanecem desobstruídas. A contaminação é o principal inimigo de qualquer válvula hidráulica, portanto, manter a limpeza adequada do fluido de acordo com a norma ISO 4406 classe 20/18/15 protege a placa sanduíche da válvula de retenção Z2S 6 contra desgaste prematuro.
Se o seu sistema sofrer um choque excessivo de comutação quando a válvula for liberada, considere atualizar para uma versão de pré-abertura. A variante SO55 proporciona amortecimento moderado, enquanto a SO150 oferece redução de pressão mais gradual. Essa modificação geralmente elimina reclamações de ruído e reduz o estresse nos componentes conectados sem exigir uma grande reformulação do circuito.
Vazamento através de uma placa sanduíche de válvula de retenção Z2S 6 geralmente indica danos por contaminação nas superfícies de vedação. Partículas sólidas podem aderir ao material de vedação macio ou arranhar as superfícies metálicas de assentamento. A desmontagem e a limpeza por vezes restauram a função, mas a substituição é muitas vezes mais económica, dado o custo relativamente baixo destes componentes. Ao substituir as vedações, use sempre peças originais Bosch Rexroth especificadas para o número do modelo da sua válvula para garantir o ajuste adequado e a compatibilidade do material.
A falha do controle piloto se apresenta como uma incapacidade de liberar o fluxo bloqueado. Este problema normalmente decorre de detritos bloqueando as pequenas passagens do piloto ou do fornecimento incorreto de pressão do piloto. A placa sanduíche da válvula de retenção Z2S 6 requer pressão piloto adequada para superar a pressão de ruptura e qualquer pressão de carga presa. Verifique se a fonte piloto fornece fluxo e pressão suficientes para uma operação confiável. Em sistemas com linhas piloto longas, considere adicionar um acumulador piloto para fornecer resposta rápida.
Compra da placa sanduíche da válvula de retenção Z2S 6
O preço da placa sanduíche da válvula de retenção Z2S 6 varia de acordo com a configuração e a fonte de compra. Modelos padrão como o R900347495 normalmente variam de US$ 150 a US$ 300. Versões de pré-abertura e materiais de vedação especiais aumentam o custo base. Distribuidores autorizados oferecem componentes originais Bosch Rexroth com garantia de fábrica e suporte técnico.
A loja oficial da Bosch Rexroth oferece a seleção mais abrangente e suporte direto ao fabricante. Seu site inclui especificações detalhadas, modelos CAD e informações de compatibilidade para a placa sanduíche da válvula de retenção Z2S 6. Os engenheiros apreciam a documentação técnica disponível para download, que inclui curvas de fluxo de pressão e desenhos dimensionais.
Os distribuidores regionais geralmente mantêm estoque local para entrega mais rápida. [BuyRexroth.com](http://buyrexroth.com/) atende compradores on-line com preços competitivos e remessa rápida em configurações comuns. A Leader Hydraulics concentra-se nos mercados asiáticos com estoque e suporte local. A PHA-Auto na Tailândia fornece experiência regional para instalações no Sudeste Asiático. Esses distribuidores entendem completamente a placa sanduíche da válvula de retenção Z2S 6 e podem recomendar a variante certa para sua aplicação específica.
As compras em massa se qualificam para descontos por volume na maioria dos fornecedores. Se a sua produção requer múltiplas unidades de placa sanduíche com válvula de retenção Z2S 6, solicitar um orçamento para sua necessidade total geralmente revela preços melhores do que solicitar individualmente. Alguns distribuidores também agrupam a válvula com acessórios de montagem e vedações a preços reduzidos.
Existem alternativas genéricas com preços mais baixos, às vezes aparecendo abaixo de US$ 100. Esses produtos clones podem se ajustar fisicamente ao padrão de montagem, mas a qualidade do material e as tolerâncias de fabricação geralmente ficam aquém dos padrões da Rexroth. Para aplicações não críticas ou testes temporários, alternativas de baixo custo podem ser suficientes. No entanto, os sistemas que exigem desempenho confiável a longo prazo justificam o investimento em componentes genuínos da placa sanduíche da válvula de retenção Z2S 6.
Códigos de pedido explicados
A compreensão do código de pedido da Bosch Rexroth ajuda você a especificar exatamente a variante de placa sanduíche de válvula de retenção Z2S 6 que você precisa. O formato segue este padrão: Z2S 6 [configuração de bloqueio] [pressão de fissuração] 6X [tratamento de superfície] [material de vedação] [características de posicionamento] [opções especiais].
A configuração de bloqueio determina quais portas a válvula isola. Um traço sem letra significa que os canais A e B estão bloqueados. A letra A significa que apenas o canal A é bloqueado enquanto B flui livremente. A letra B inverte esse arranjo. Essa flexibilidade permite que os projetistas de circuitos isolem portas específicas do atuador sem afetar outras no mesmo coletor.
Os códigos de pressão de abertura são números simples: 1 para 1,5 bar, 2 para 3 bar e 3 para 6 bar. Esta seleção afeta a quantidade de pressão criada antes do início do fluxo livre. A designação 6X indica a série de componentes tamanho 6, que permanece constante para todos os modelos de placa sanduíche de válvula de retenção padrão Z2S 6.
O tratamento de superfície aparece como J50 para superfícies inoxidáveis passivadas que resistem à corrosão em ambientes agressivos. As versões padrão omitem este código. O material de vedação é exibido como V para FKM quando necessário; caso contrário, entende-se as vedações NBR padrão. As opções de posicionamento incluem /60 para furos de localização e /62 para furos mais pinos-guia, embora os pinos devam ser encomendados separadamente usando o número de peça R900005694.
Códigos de funções especiais indicam recursos avançados. SO40 adiciona portas de controle externas G1/4 para sinais piloto independentes. SO55 e SO150 permitem circuitos de pré-abertura com diferentes características de temporização. SO60 direciona o dreno piloto para a porta do tanque. Essas variantes especiais da placa sanduíche da válvula de retenção Z2S 6 atendem a requisitos de circuito específicos que os modelos padrão não podem acomodar.
Comparando Alternativas
Outros fabricantes produzem válvulas de retenção hidráulicas que competem com a placa sanduíche de válvula de retenção Z2S 6. A série D1VW da Parker oferece funcionalidade semelhante com construção em estilo cartucho. Estas válvulas suportam pressões (350 bar) e fluxos (80 l/min) ligeiramente mais elevados, o que é importante em aplicações de serviço pesado. No entanto, o design do cartucho requer uma preparação diferente do coletor em comparação com o formato da placa sanduíche que torna o Z2S 6 tão versátil.
A Eaton fornece válvulas de retenção PVQ que atendem às capacidades do Z2S 6 a um custo um pouco menor. As classificações de pressão atingem 345 bar com vazões em torno de 50 l/min. Para aplicações onde a capacidade de fluxo ligeiramente reduzida é suficiente, as válvulas Eaton apresentam uma alternativa viável. A placa sanduíche para válvula de retenção Z2S 6 mantém vantagens em disponibilidade e documentação, especialmente para projetos internacionais onde a presença global da Rexroth simplifica o fornecimento e o suporte.
As válvulas clones genéricas atraem os compradores com preços abaixo de US$ 100, às vezes chegando a US$ 50. Esses produtos se ajustam fisicamente aos padrões de montagem NG6, tornando-os mecanicamente compatíveis com sistemas projetados para a placa sanduíche da válvula de retenção Z2S 6. No entanto, a qualidade do material e a precisão da fabricação afetam diretamente a confiabilidade e a vida útil. As válvulas clones geralmente apresentam maior vazamento interno, pressões de rachadura inconsistentes e vida útil mais curta. Eles servem adequadamente para testes, prototipagem ou aplicativos de backup não críticos, mas os sistemas de produção se beneficiam de componentes originais.
A placa sanduíche de válvula de retenção Z2S 6 se destaca em sistemas integrados Bosch Rexroth onde outras válvulas, bombas e controles vêm do mesmo fabricante. A compatibilidade dos componentes é garantida, a documentação é abrangente e o suporte técnico compreende todo o sistema. Esta vantagem do ecossistema muitas vezes compensa pequenas diferenças de preço na construção de instalações hidráulicas profissionais.
Desempenho no mundo real
Os usuários industriais relatam consistentemente uma operação confiável da placa sanduíche da válvula de retenção Z2S 6 em diversas aplicações. Os fabricantes de máquinas CNC integram essas válvulas em circuitos hidráulicos que controlam a fixação de ferramentas e o posicionamento de peças. A característica de desvio zero garante que a precisão da usinagem não seja comprometida durante as pausas do ciclo. As oficinas mecânicas que operam 24 horas por dia valorizam particularmente o desempenho consistente que requer intervenção mínima.
Os fabricantes de equipamentos de construção especificam variantes Z2S 6 em circuitos estabilizadores e sistemas de posicionamento de lança. A hidráulica móvel enfrenta condições desafiadoras, incluindo vibração, temperaturas extremas e exposição à contaminação. A placa sanduíche da válvula de retenção Z2S 6 atende a essas demandas, mantendo o tamanho pequeno, essencial em aplicações móveis com espaço limitado. A compatibilidade de fluidos resistentes ao fogo estende seu uso a equipamentos de mineração subterrânea onde as regulamentações de segurança exigem fluidos hidráulicos HFC.
Linhas de montagem automatizadas demonstram o valor da pré-abertura das variantes do Z2S 6. Os sistemas circulam várias vezes por minuto e geram choques hidráulicos significativos durante cada transição. Os engenheiros relatam uma notável redução de ruído e uma operação mais suave após a modernização de unidades de placa sanduíche de válvula de retenção padrão Z2S 6 com versões de pré-abertura SO55. Essa atualização geralmente prolonga a vida útil dos componentes conectados, reduzindo picos de tensão em todo o circuito.
As unidades de energia hidráulica em plantas industriais utilizam válvulas Z2S 6 para isolar bancos de acumuladores e criar zonas de pressão independentes. O design compacto em sanduíche permite montagens complexas de coletores que seriam impraticáveis com componentes maiores e menos padronizados. Os técnicos de manutenção apreciam a natureza modular destas instalações, onde unidades individuais de placa sanduíche de válvula de retenção Z2S 6 podem ser substituídas sem perturbar os componentes adjacentes.
Recursos técnicos e suporte
A Bosch Rexroth fornece extensa documentação para a placa sanduíche da válvula de retenção Z2S 6 através de seu portal online. O documento de referência principal, RE 21548, contém especificações completas, curvas de desempenho e desenhos dimensionais. Este PDF permanece disponível gratuitamente para download, garantindo que engenheiros de todo o mundo possam acessar informações precisas ao projetar sistemas hidráulicos.
Modelos CAD em vários formatos suportam fluxos de trabalho de design digital. Os arquivos STEP e IGES são importados diretamente para softwares de projeto mecânico comuns, permitindo verificações de folga adequadas e roteamento de linhas hidráulicas. Esses modelos refletem as dimensões exatas da placa sanduíche da válvula de retenção Z2S 6, eliminando suposições e reduzindo erros de projeto que podem aparecer durante a instalação física.
O suporte técnico da Bosch Rexroth ajuda a resolver questões específicas de aplicação. Seus engenheiros podem recomendar a variante Z2S 6 ideal para condições operacionais incomuns ou ajudar a solucionar problemas de desempenho em instalações existentes. Os escritórios regionais mantêm familiaridade com os padrões locais de fluidos e requisitos ambientais, garantindo que os conselhos levem em conta as variações regionais na prática hidráulica.
A equipe técnica dos distribuidores geralmente fornece suporte de linha de frente para a placa sanduíche da válvula de retenção Z2S 6. Muitos distribuidores empregam técnicos hidráulicos experientes que entendem tanto o produto quanto os desafios comuns da aplicação. Este conhecimento local pode ser particularmente valioso durante o comissionamento inicial do sistema ou ao diagnosticar comportamentos inesperados em circuitos complexos.
Comunidades e fóruns online discutem experiências práticas com componentes hidráulicos, incluindo o Z2S 6. Essas conversas revelam soluções reais para problemas comuns e, às vezes, destacam dicas não documentadas de usuários experientes. Embora as fontes informais não devam substituir a documentação oficial, elas fornecem um contexto útil sobre o desempenho da placa sanduíche da válvula de retenção Z2S 6 em diferentes setores e aplicações.
Fazendo a escolha certa
A seleção da variante apropriada da placa sanduíche da válvula de retenção Z2S 6 começa com a compreensão dos requisitos do seu sistema. Calcule a pressão máxima que seu circuito experimentará e verifique se ela permanece dentro da classificação de 315 bar para óleo mineral ou 210 bar para fluidos à base de água. Meça as taxas de fluxo esperadas para confirmar que permanecem abaixo de 60 l/min. Essas verificações básicas garantem que a válvula possa lidar com suas condições operacionais sem degradação do desempenho.
Considere se o seu aplicativo se beneficia dos recursos de pré-abertura. Sistemas com ciclos frequentes, cargas sensíveis ou problemas de ruído muitas vezes justificam o modesto custo adicional das variantes SO55 ou SO150. As transições mais suaves que proporcionam reduzem o estresse em todo o sistema hidráulico, evitando potencialmente falhas em outros componentes. Para aplicações que mantêm cargas por longos períodos com liberações pouco frequentes, os modelos de placa sanduíche de válvula de retenção padrão Z2S 6 funcionam perfeitamente bem.
A seleção do material de vedação depende do fluido hidráulico e da temperatura ambiente. As vedações NBR padrão acomodam óleos minerais convencionais e a maioria dos fluidos biodegradáveis na faixa de -30°C a +80°C. Se sua aplicação envolver temperaturas mais altas, fluidos agressivos ou exposição frequente a ambientes frios, as vedações FKM proporcionam melhor durabilidade. A placa sanduíche da válvula de retenção Z2S 6 com designação V inclui essas vedações atualizadas.
As considerações orçamentais equilibram o custo inicial com a fiabilidade a longo prazo. Os componentes genuínos da Bosch Rexroth custam mais antecipadamente, mas oferecem desempenho previsível ao longo de muitos anos. Alternativas genéricas economizam dinheiro inicialmente, mas podem exigir substituições mais frequentes. Para aplicações críticas onde falhas inesperadas causam perdas de produção, a confiabilidade comprovada da placa sanduíche da válvula de retenção Z2S 6 justifica seu preço. Para circuitos de backup menos críticos ou instalações temporárias, alternativas de custo mais baixo podem fazer sentido do ponto de vista econômico.
Conclusão
A placa sanduíche da válvula de retenção Z2S 6 representa uma solução madura e comprovada para retenção de carga hidráulica e controle de fluxo. Seu design padronizado, operação confiável e opções de configuração abrangentes o tornam adequado para diversas aplicações industriais. Se você precisa de um bloqueio simples e sem vazamentos ou de um controle de pré-abertura sofisticado, existe uma variante Z2S 6 para atender às suas necessidades.
Compreender as especificações técnicas ajuda a selecionar o modelo certo e evitar problemas de compatibilidade. A instalação adequada garante longa vida útil e operação sem problemas. A manutenção regular detecta problemas antecipadamente, enquanto o acesso a peças originais e suporte técnico protege seu investimento. A placa sanduíche da válvula de retenção Z2S 6 continua a servir sistemas hidráulicos em todo o mundo, provando que a engenharia simples combinada com a fabricação de qualidade cria componentes que simplesmente funcionam.
