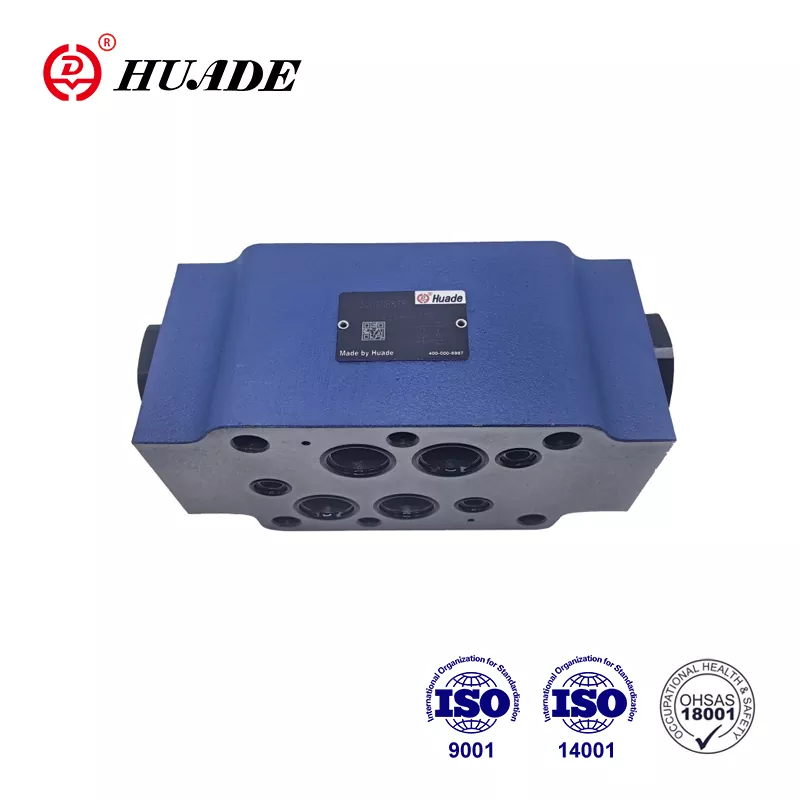

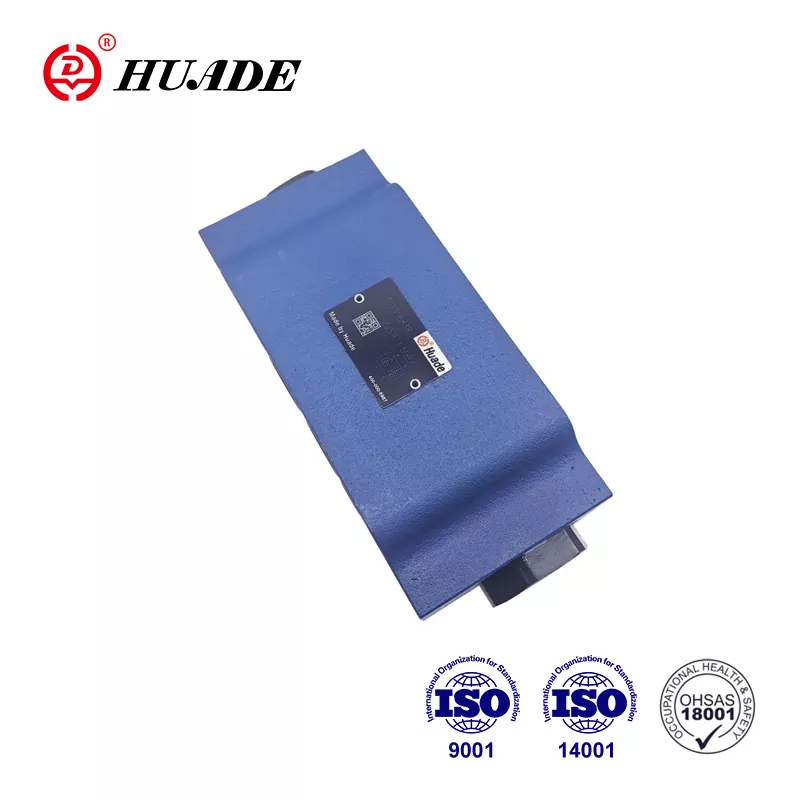

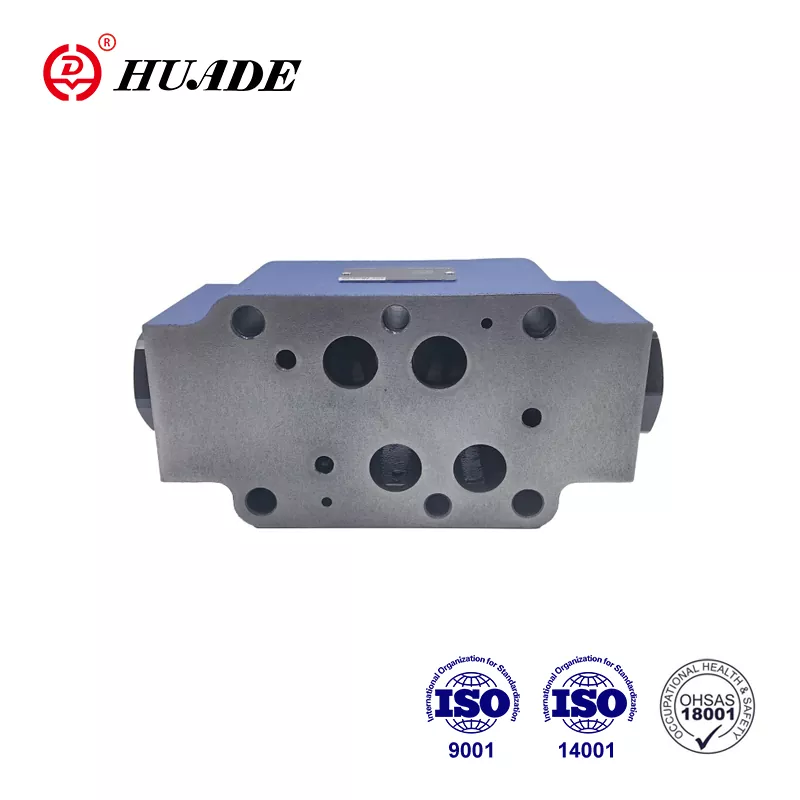

Placa de sanduíche de válvula de retenção Z2S 16

Estabelecido por meio de uma parceria estratégica entre os governos chineses e alemães em 1979, Huade cooperou com Rexroth duas vezes. A válvula de retenção Huade® Z2S 16 pode substituir o Z2S 16 de Rexroth na mesma série. O preço é mais razoável. A fábrica possui um bom sistema de inspeção para garantir um desempenho estável. Cada Z2S 16 será embalado em caixas padrão e embalagens de plástico à prova d'água antes de deixar a fábrica. Huade passou por ISO9001, ISO14001 e OH SAS18001. As válvulas direcionais hidráulicas do Huade® são usadas na indústria militar devido ao desempenho confiável. É uma velha marca nacional na China.

Parâmetro do produto da placa de sanduíche da válvula de retenção Z2S 16

Recurso do produto e aplicação da placa de sanduíche de válvula de retenção Z2S 16

Características:

▶ Para uso em conjuntos de empilhamento vertical

▶ Para o fechamento sem vazamentos de uma ou duas portas de serviço

▶ Padrão de porta para DIN 24 340 Formulário A, ISO4401 e CETOP - RP 121H

Aplicativo:

Esta válvula de retenção Z2S é usada para instalação de empilhamento vertical. Ele pode selar uma ou duas portas de óleo de trabalho sem vazamento, conforme necessário.

Funções, seção, símbolos da placa de sanduíche da válvula de retenção Z2S 16

A válvula de retenção operada pelo piloto, tipo Z2S 16, é o design da placa de sanduíche. É usado para o fechamento sem vazamentos de uma ou duas portas de serviço, mesmo por longos períodos de tempo. O fluxo livre ocorre de A1 a A2 ou B1 a B2. Fluxo em A1 B1 A direção oposta é bloqueada. Quando o fluido flui de A1 para A2, o carretel é pressionado e é empurrado para a direita, abrindo assim a válvula poppet da bola que então abre o poppet. Para garantir o fechamento correto da válvula, as portas de serviço A2 B2 da válvula direcional devem ser conectadas ao tanque na posição neutra.

Símbolo de Z2s

Exemplo de circuito típico de z2s
