Quando os sistemas hidráulicos precisam manter a pressão sem vazar, a placa sanduíche da válvula de retenção Z2S 10 torna-se um componente essencial. Esta válvula de retenção operada por piloto da Bosch Rexroth tem sido uma escolha confiável em hidráulica industrial há anos, e entender como ela funciona pode ajudá-lo a tomar melhores decisões para seu equipamento.
O que torna o Z2S 10 diferente
A Z2S 10 não é apenas uma simples válvula de retenção. É um projeto operado por piloto que fica entre os componentes hidráulicos, no que os engenheiros chamam de configuração de placa sanduíche. Isso significa que você pode empilhá-lo diretamente entre outras válvulas ou atuadores sem precisar de tubulação extra ou suportes de montagem. A válvula bloqueia completamente o fluxo em uma direção, permitindo a liberação controlada quando necessário através de um sinal piloto.
O design usa duas partes principais trabalhando juntas. Um carretel de controle responde à pressão piloto e uma válvula de sede esférica fornece a função de bloqueio real. Quando a pressão piloto atinge a porta X ou Y, o carretel se desloca e abre a sede esférica, permitindo que o fluido flua para trás. Sem esse sinal piloto, a placa sanduíche da válvula de retenção Z2S 10 mantém o circuito travado hermeticamente com vazamento zero.
Especificações técnicas importantes
Compreender os números por trás do Z2S 10 ajuda você a saber se ele se adapta ao seu sistema. Esta válvula suporta pressões de até 315 bar, o que cobre a maioria das aplicações industriais. A capacidade de vazão chega a 120 litros por minuto, adequada para atuadores de médio a grande porte. A pressão de abertura na direção de fluxo livre vem em quatro opções: 1,5, 3, 6 ou 10 bar. Você escolhe a versão com base na quantidade de contrapressão que seu sistema precisa.
A faixa de temperatura também é importante. As vedações NBR padrão funcionam de -30°C a +80°C, enquanto as vedações FKM suportam de -20°C a +80°C, mas oferecem melhor compatibilidade com fluidos hidráulicos biodegradáveis. A válvula pesa cerca de 3 kg e pode ser montada em qualquer posição, embora o empilhamento vertical funcione melhor para a maioria das instalações.
A limpeza do fluido é crítica para a placa sanduíche da válvula de retenção Z2S 10. O fabricante recomenda o nível de limpeza ISO 4406 de 20/18/15 ou melhor. O óleo sujo faz com que as peças internas grudem, causando mau funcionamento. A instalação de filtragem adequada evita esses problemas e prolonga a vida útil da válvula.
Como funciona a operação piloto
O recurso operado por piloto diferencia esta válvula das válvulas de retenção básicas. Em uma configuração típica, você conecta a porta A1 ao atuador e a A2 à válvula de controle direcional. O fluxo se move livremente de A1 para A2 quando a pressão supera o ajuste de pressão de abertura. Mas quando você tenta empurrar o fluido para trás de A2 para A1, a sede esférica o bloqueia completamente.
Para liberar a pressão retida, você aplica pressão piloto na porta X. Essa pressão piloto pode ser bastante baixa, geralmente apenas 1,5 a 10 bar, dependendo da sua configuração. O carretel de controle muda, abrindo mecanicamente a válvula de sede esférica. Agora o fluido pode retornar do lado do atuador através da válvula. Esta liberação controlada evita choques e ruídos em seu circuito hidráulico.
O recurso de pré-abertura nas versões padrão significa que a válvula começa a abrir um pouco antes de chegar a pressão piloto total. Esta ação gradual suaviza a transição de pressão. Algumas versões como o SO41 eliminam a pré-abertura para aplicações onde você deseja um controle mais nítido, embora isso possa criar mais ruído durante a comutação.
Detalhes de instalação e montagem
A montagem da placa sanduíche da válvula de retenção Z2S 10 segue a norma ISO 4401 para válvulas tamanho 05. O padrão de montagem usa quatro parafusos M6 com torque de 15,5 Newton-metros. O acabamento da superfície da placa de montagem deve ser Rz 4 micrômetros ou mais liso para evitar vazamentos além dos O-rings.
Ao empilhar componentes, calcule cuidadosamente o comprimento do parafuso. Você precisa passar por todas as placas sanduíche mais a válvula de base ou coletor. O Z2S 10 adiciona 50 milímetros à altura da pilha na configuração padrão. As conexões das portas atendem aos padrões ISO, tornando-as compatíveis com a maioria dos componentes hidráulicos industriais.
Os anéis de vedação vedam todas as conexões da porta. Estes devem ser compatíveis com o seu fluido hidráulico. Os sistemas de óleo mineral utilizam vedações NBR, enquanto os sistemas que utilizam HETG ou outros fluidos biodegradáveis necessitam de vedações FKM. A instalação de vedações danificadas ou do tipo errado causa problemas de vazamento e contaminação.
Aplicações Comuns na Indústria
As máquinas-ferramentas utilizam a placa sanduíche da válvula de retenção Z2S 10 para manter as posições da peça durante as trocas de ferramentas. Sem esta válvula, o cilindro hidráulico se desviaria devido ao vazamento de óleo, prejudicando a precisão. A liberação do piloto permite o movimento controlado quando o ciclo da máquina é retomado.
As máquinas de moldagem por injeção contam com essas válvulas para manter constante a pressão de fixação do molde durante a fase de resfriamento. Qualquer queda de pressão criaria peças defeituosas. O Z2S 10 trava o cilindro de fixação solidamente enquanto utiliza pressão piloto mínima para liberação entre os ciclos.
As prensas hidráulicas precisam de uma posição precisa durante operações de conformação em múltiplas etapas. A placa sanduíche da válvula de retenção Z2S 10 evita que o aríete deslize para baixo entre os movimentos de prensagem. Isto melhora a qualidade da peça e a segurança do operador, eliminando movimentos inesperados.
Equipamentos de manuseio de materiais, como empilhadeiras, usam essas válvulas para evitar queda de carga se as linhas hidráulicas falharem. O design operado por piloto permite a elevação e o abaixamento normais, ao mesmo tempo que proporciona bloqueio de segurança na direção de sustentação da carga.
Códigos de pedido e variantes
A Bosch Rexroth utiliza um sistema de código específico para a série Z2S 10. O formato básico é Z2S 10 seguido de letras e números que indicam as características específicas. Uma posição em branco significa que ambas as portas A e B têm função de bloqueio. A letra A significa apenas blocos da porta A, enquanto B significa apenas blocos da porta B.
O número a seguir indica a pressão de abertura: 1 para 1,5 bar, 2 para 3 bar, 3 para 6 bar e 4 para 10 bar. Depois vem 3X mostrando a série de componentes. A letra V aparece quando as vedações FKM substituem as vedações NBR padrão. Códigos adicionais como SO14, SO40, SO41 ou SO60 indicam recursos especiais, como limitação de curso ou portas de controle externas.
Um número de peça comum é R900407394 para a versão padrão de porta dupla com pressão de abertura de 1,5 bar. A versão A de porta única carrega o número R900407424. Quando você precisar de vedações FKM para óleo biodegradável, procure números de peça como R900407439.
Compatibilidade e manutenção de fluidos
A placa sanduíche da válvula de retenção Z2S 10 funciona com a maioria dos fluidos hidráulicos. As versões padrão lidam com óleos minerais como HL, HLP e HVLP sem problemas. A faixa de viscosidade varia de 2,8 a 500 milímetros quadrados por segundo, cobrindo tudo, desde fluidos hidráulicos finos até óleos espessos em condições frias.
Os fluidos biodegradáveis requerem atenção ao material de vedação. Os fluidos HFC funcionam com vedações NBR, mas os óleos HETG e HFDU precisam de vedações FKM para evitar deterioração. Usar o material de vedação errado causa inchaço, endurecimento ou rachaduras, o que causa vazamento e contaminação.
A manutenção regular envolve a verificação da limpeza do fluido hidráulico e a substituição dos elementos do filtro antes que eles sejam desviados. A contaminação aparece como resposta lenta da válvula ou falha na liberação quando a pressão piloto é aplicada. Coletar amostras de óleo e analisá-las de acordo com os padrões ISO 4406 detecta problemas precocemente.
Os intervalos de substituição da vedação dependem das condições operacionais. A operação em alta temperatura ou fluidos agressivos reduzem a vida útil da vedação. Ao reconstruir a válvula, combine o material da vedação com o tipo de fluido e inspecione todas as peças internas quanto a desgaste ou danos.
Comparando soluções alternativas
Outros fabricantes oferecem válvulas de retenção operadas por piloto, mas o design da placa sanduíche Z2S 10 tem vantagens. A série CVS da Parker oferece função semelhante com maior capacidade de fluxo de até 150 litros por minuto, mas não possui o recurso de pré-abertura que suaviza as transições de pressão no Z2S 10. A série PVG da Eaton usa dimensões mais compactas, mas oferece menos opções de pressão de abertura.

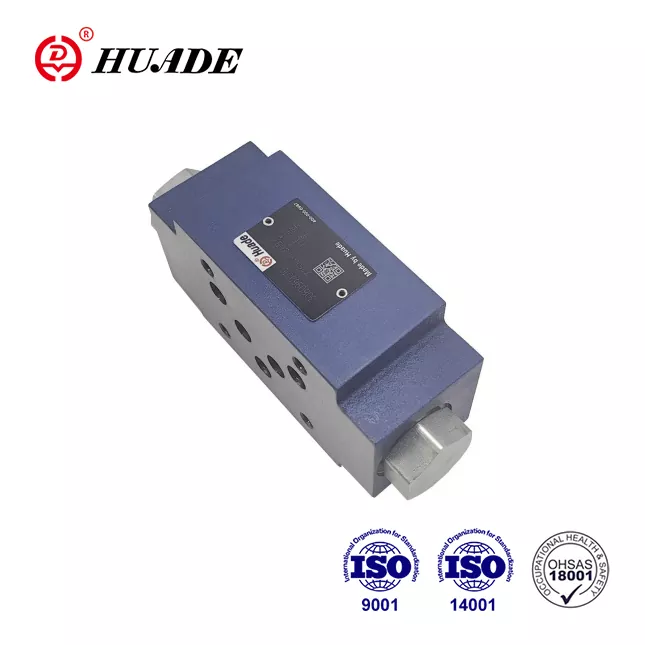

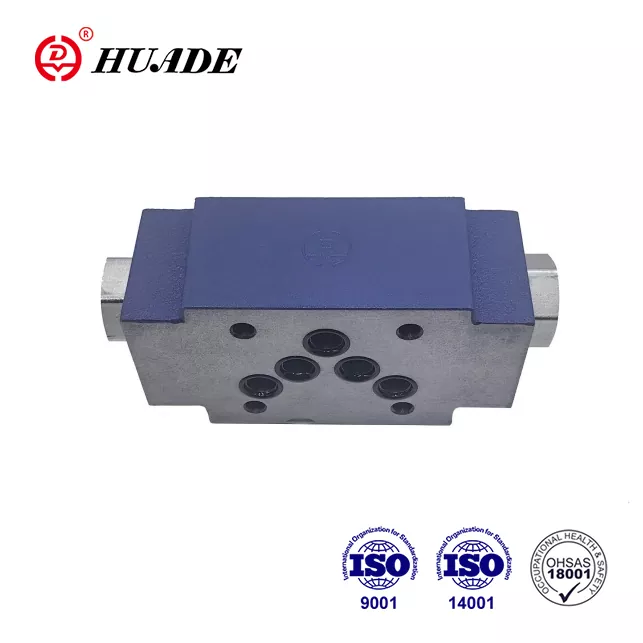

Alguns fabricantes asiáticos como a Huade produzem válvulas compatíveis com Z2S 10 a preços mais baixos. Eles funcionam adequadamente em aplicações menos exigentes, mas podem não corresponder à durabilidade da Bosch Rexroth em ambientes agressivos ou com óleo contaminado. A metalurgia e a qualidade da vedação no equipamento original geralmente se mostram melhores durante uma longa vida útil.
Válvulas de retenção simples sem operação piloto custam menos e são montadas de forma mais compacta. No entanto, eles não podem fornecer liberação controlada da pressão retida. Esta limitação os torna inadequados para aplicações onde é necessário mover o atuador em ambas as direções sob controle.
Requisitos de pressão piloto
Compreender as necessidades de pressão piloto ajuda a projetar circuitos confiáveis. A placa sanduíche da válvula de retenção Z2S 10 precisa apenas de 1,5 a 10 bar na porta piloto para abrir totalmente, dependendo da pressão principal e do fluxo. Este baixo requisito significa que muitas vezes você pode extrair a pressão piloto das válvulas de controle existentes sem adicionar circuitos de reforço.
A relação de abertura de controle de aproximadamente 1 a 11,5 entre a área piloto e a área do gatilho principal proporciona esta multiplicação de pressão favorável. Pequenas forças piloto criam grandes forças de abertura no assento esférico. Essa eficiência reduz o consumo de energia e a geração de calor em seu sistema.
Quando a pressão piloto cai abaixo do limite, a válvula fecha imediatamente. A força da mola assenta a bola firmemente contra seu assento. Este fechamento rápido evita o refluxo, mas pode criar picos de pressão se o circuito não tiver absorção de choque adequada. A adição de pequenos acumuladores ou válvulas restritivas amortece esses transientes.
Considerações sobre integração de sistemas
A integração da placa sanduíche da válvula de retenção Z2S 10 em seu circuito hidráulico requer planejamento. A válvula deve ficar entre a válvula de controle direcional e o atuador na porta que você deseja travar. As linhas piloto se conectam à porta de trabalho oposta da válvula direcional, de modo que a pressão piloto chega automaticamente quando você inverte a direção.
As conexões do tanque para a drenagem do carretel de controle são importantes. A versão SO60 fornece uma porta T separada para drenar a seção piloto para o tanque, evitando o acúmulo de pressão que poderia interferir na operação da válvula. As versões padrão drenam internamente através do circuito principal, o que funciona bem na maioria das aplicações, mas pode causar problemas em circuitos especializados.
Quando você usa múltiplas válvulas Z2S 10 em um sistema, cada uma precisa de seu próprio sinal piloto. As portas piloto de conexão cruzada podem criar interações inesperadas onde a abertura de uma válvula afeta outra. Mantenha os circuitos piloto independentes, a menos que você projete especificamente para operação combinada.
Solução de problemas comuns
Quando a placa sanduíche da válvula de retenção Z2S 10 não bloqueia corretamente, a contaminação é a culpada comum. Partículas de sujeira ficam entre a esfera e a sede, criando um caminho de vazamento. Lavar o sistema e melhorar a filtragem corrige a maioria dos casos. Se o vazamento persistir após a limpeza, a sede pode apresentar danos que exigem substituição.
A falha na abertura com a pressão piloto geralmente significa que o carretel de controle está preso. Isso acontece quando o verniz se acumula devido ao óleo superaquecido ou quando a contaminação da água causa corrosão. A desmontagem e limpeza da válvula restaura a função, mas você também deve abordar a causa raiz da condição do fluido hidráulico.
Ruído excessivo durante a abertura geralmente indica cavitação ou mudanças rápidas de pressão. O recurso de pré-abertura normalmente evita isso, portanto o ruído sugere uma versão sem pré-abertura ou peças internas desgastadas que atrasam a sequência de abertura. Verificar a versão e inspecionar o desgaste ajuda a identificar a correção necessária.
A resposta lenta aos sinais piloto pode indicar baixa pressão piloto ou vazamento interno ao redor do carretel de controle. Medir a pressão piloto na entrada da válvula confirma se o seu circuito fornece sinal suficiente. O vazamento interno requer a reconstrução da válvula com novas vedações e a inspeção da condição do furo do carretel.
Custo e Disponibilidade
O preço da placa sanduíche da válvula de retenção Z2S 10 varia de acordo com a região e o fornecedor. As válvulas originais Bosch Rexroth através de distribuidores autorizados no Reino Unido custam cerca de £ 605 antes do IVA para versões padrão. Os preços em outras regiões diferem com base nas redes de distribuição locais e nas taxas de importação.
Fornecedores alternativos e produtos compatíveis custam menos. Os equivalentes fabricados na Ásia podem ficar 30 a 50 por cento abaixo dos preços da Bosch, mantendo ao mesmo tempo uma qualidade razoável para aplicações menos críticas. Comprar através de plataformas de fornecimento industrial como MISUMI ou mercados gerais como o eBay às vezes rende descontos, embora a verificação da autenticidade seja importante.
Os prazos de entrega dependem se os distribuidores estocam a versão específica que você precisa. Variantes comuns, como a versão de porta dupla de 1,5 bar, são enviadas rapidamente do estoque. Configurações incomuns com opções especiais podem exigir pedidos de fábrica com prazo de entrega de várias semanas. Planejar com antecedência e manter peças sobressalentes para máquinas críticas evita tempos de inatividade dispendiosos.
Tendências Ambientais e Futuras
Os equipamentos hidráulicos utilizam cada vez mais fluidos biodegradáveis para reduzir o impacto ambiental causado por derramamentos e vazamentos. A placa sanduíche da válvula de retenção Z2S 10 se adapta a essa tendência por meio de opções de vedação FKM compatíveis com HETG e outros fluidos de base biológica. Essa compatibilidade permite que você atualize para um sistema hidráulico ecologicamente correto sem substituir todas as suas válvulas.
Regulamentações mais rígidas sobre emissões exigem melhor vedação em sistemas hidráulicos. O bloqueio de vazamento zero na Z2S 10 ajuda as máquinas a atender a esses padrões. Equipamentos que operam em ambientes sensíveis, como processamento de alimentos ou salas limpas, beneficiam-se particularmente da vedação confiável que esta válvula proporciona.
Desenvolvimentos futuros poderão trazer monitoramento eletrônico para válvulas hidráulicas. Sensores que detectam pressão piloto, vazão ou posição da válvula podem ser integrados aos sistemas de controle da máquina. Embora o design básico do Z2S 10 permaneça puramente mecânico, essas adições permitiriam manutenção preditiva e melhor otimização do sistema.
Fazendo a escolha certa
Selecionar a placa sanduíche da válvula de retenção Z2S 10 faz sentido quando você precisa de retenção de pressão confiável em um pacote compacto. A montagem da placa sanduíche economiza espaço e reduz possíveis pontos de vazamento em comparação com instalações de válvulas em linha. A operação piloto proporciona liberação controlada sem circuitos adicionais complexos.
Considere seus níveis de pressão, requisitos de fluxo e tipo de fluido ao fazer o pedido. Combine a pressão de abertura com as necessidades do seu sistema, equilibrando entre baixa resistência em fluxo livre e pré-carga adequada para assentamento firme. Escolha vedações FKM se você utilizar qualquer outro produto que não seja óleo mineral para garantir longa vida útil da vedação.
O Z2S 10 funciona melhor em sistemas com boa limpeza de fluidos e manutenção regular. Se sua operação tende a negligenciar a manutenção ou a condições muito sujas, a válvula poderá apresentar problemas de confiabilidade. Nesses casos, projetos mais robustos com folgas maiores podem servir melhor, apesar das taxas de vazamento mais altas.
Para a maioria das aplicações hidráulicas industriais que exigem retenção de posição e liberação controlada, a placa sanduíche da válvula de retenção Z2S 10 oferece desempenho confiável a um custo razoável. Seu longo histórico e ampla disponibilidade fazem dele uma escolha segura tanto para novos projetos quanto para aplicações de substituição.
