Ao trabalhar com sistemas hidráulicos, você precisa de componentes que mantenham o fluxo dos fluidos na direção certa. A Válvula de Retenção RVP 25 é um dispositivo confiável projetado para fazer exatamente isso. Esta válvula permite que o óleo hidráulico flua livremente em uma direção enquanto bloqueia qualquer fluxo reverso. É um conceito simples, mas a Válvula de Retenção RVP 25 faz esse trabalho extremamente bem em sistemas de média a alta pressão.
A RVP 25 pertence a uma família de válvulas de retenção fabricadas por fabricantes europeus renomados como HYDAC e MHA Zentgraf. Você também pode encontrar versões compatíveis de empresas como Huade e Hengli. Essas válvulas são montadas diretamente em coletores, que são blocos metálicos que organizam as conexões hidráulicas. Este design economiza espaço e torna a instalação mais limpa do que usar acessórios de tubulação individuais.
O número “25” refere-se ao tamanho nominal da válvula, que é DN25 ou aproximadamente uma polegada de diâmetro. Este tamanho suporta vazões médias a grandes, normalmente entre 150 e 550 litros por minuto. Isso é suficiente para equipamentos de construção, máquinas industriais e sistemas automatizados. A válvula de retenção RVP 25 funciona melhor em aplicações onde você precisa de fluxo unidirecional consistente sem ciclos frequentes.
Como a válvula de retenção RVP 25 realmente funciona
Dentro da Check Valve RVP 25, você encontrará algumas peças básicas trabalhando juntas. Há um corpo de válvula, uma sede em forma de cone, um pistão ou esfera móvel, uma mola e vedações de borracha chamadas O-rings. O design é simples, o que o torna confiável.
Quando o fluido hidráulico passa pela válvula na direção correta, a pressão supera a força da mola. Isso empurra o pistão para longe de sua sede, criando uma abertura para a passagem do fluido. A queda de pressão durante este fluxo direto é relativamente baixa, geralmente apenas alguns bares, mesmo em altas vazões. Esta eficiência significa que a sua bomba não trabalha mais do que o necessário.
Quando o fluido tenta fluir para trás, a mola empurra imediatamente o pistão de volta contra a sede. O formato do cone cria uma vedação hermética e a pressão reversa realmente ajuda a pressionar a vedação ainda mais. Este contato metal com metal interrompe quase todos os vazamentos. De acordo com padrões industriais como DIN EN 12266, a Válvula de Retenção RVP 25 alcança o que é chamado de classificação de “vazamento zero”, embora alguma infiltração mínima seja normal em condições do mundo real.
Diferentes fabricantes usam designs internos ligeiramente diferentes. As versões HYDAC normalmente utilizam um pistão em forma de cone para um controle preciso. Os modelos Zentgraf geralmente usam um design esférico, que responde mais rapidamente em pressões mais baixas. Ambas as abordagens funcionam bem, mas o design do cone geralmente oferece tolerâncias mais restritas. A válvula de retenção RVP 25 de qualquer fabricante lida com óleos hidráulicos de base mineral com viscosidade entre 2,8 e 500 milímetros quadrados por segundo. Você deseja manter o fluido hidráulico filtrado em pelo menos 20 mícrons para evitar contaminação dentro da válvula.
Especificações técnicas importantes
Compreender as especificações da Válvula de Retenção RVP 25 ajuda você a escolher a válvula certa para o seu sistema. A pressão de trabalho é um dos números mais importantes. A maioria das válvulas RVP 25 suportam até 350 bar, o que equivale a cerca de 5.000 libras por polegada quadrada. Algumas versões de fornecedores como Huade e Hengli são classificadas para 315 bar, o que ainda é suficiente para a maioria das aplicações. Esta classificação de pressão se aplica quando você usa óleo mineral padrão em temperaturas normais.
A vazão máxima varia ligeiramente entre os fabricantes. A HYDAC avalia sua válvula de retenção RVP 25 em 150 galões por minuto ou cerca de 568 litros por minuto. Zentgraf e fabricantes chineses compatíveis afirmam taxas de fluxo entre 400 e 550 litros por minuto. O fluxo real que seu sistema pode suportar depende de quanta queda de pressão você pode aceitar. Em vazões mais altas, a queda de pressão aumenta, o que pode afetar a eficiência geral do sistema.
A pressão de abertura, também chamada de pressão de abertura, determina quando a válvula de retenção RVP 25 começa a abrir. As versões padrão abrem a cerca de 7 psi ou 0,5 bar. Isto é baixo o suficiente para que a válvula não crie resistência desnecessária durante a operação normal. No entanto, você pode solicitar versões com pressões de abertura mais altas, variando de 25 psi a 65 psi ou 4,5 bar. Pressões de abertura mais altas funcionam melhor em sistemas onde é necessário evitar qualquer refluxo leve, mesmo sob pressão reversa mínima. Lembre-se de que os fabricantes permitem uma tolerância de mais ou menos 30% nesses valores de pressão de abertura.
A faixa de temperatura é outra consideração prática. A válvula de retenção RVP 25 opera com segurança de 20 graus Celsius negativos a 100 graus Celsius positivos. Isso é 4 graus Fahrenheit negativos a 212 graus Fahrenheit. Esses limites vêm dos O-rings de borracha, que normalmente são feitos de materiais FPM ou NBR. O FPM lida melhor com temperaturas mais altas, enquanto o NBR custa menos e funciona bem em condições moderadas.
O próprio corpo da válvula é feito de aço carbono, geralmente com revestimento de fosfato para resistir à corrosão. O pistão ou esfera móvel usa aço endurecido para suportar milhões de ciclos sem desgaste. Alguns fabricantes oferecem zincagem como alternativa de tratamento de superfície. Essas escolhas de materiais tornam a Válvula de Retenção RVP 25 durável em ambientes industriais sujos.
As opções de conexão incluem roscas NPT, portas SAE O-ring e roscas BSPP. No entanto, a maioria dos usuários instala a válvula de retenção RVP 25 diretamente em um manifold usando parafusos em vez de conexões roscadas. Este estilo de montagem é mais limpo e confiável para sistemas com múltiplas válvulas.
Dimensões físicas e requisitos de instalação
Obter as dimensões corretas é importante quando você integra a válvula de retenção RVP 25 em seu coletor hidráulico. A válvula mede aproximadamente 172 milímetros de comprimento, 79,5 milímetros de altura e varia em largura dependendo do modelo específico. Isso tem cerca de 6,8 polegadas de comprimento e 3,1 polegadas de altura. A face de montagem onde a válvula é aparafusada ao manifold tem 165 milímetros de comprimento e 120 milímetros de largura nas versões HYDAC.
As portas por onde o fluido entra e sai estão espaçadas de 100 milímetros de centro a centro. Este é um espaçamento padrão usado em muitos componentes hidráulicos, o que facilita o projeto de manifolds que acomodam múltiplas válvulas. O diâmetro da porta em si é de 28 milímetros, adequado para conexões de uma polegada.
Você precisará fazer furos de montagem em seu coletor para aceitar a válvula de retenção RVP 25. Esses furos devem ter 11,5 milímetros de diâmetro, espaçados de 60 milímetros. A maioria das instalações usa de quatro a seis parafusos M10, com 10 milímetros de diâmetro. O torque recomendado para esses parafusos é de 70 Newton-metros, o que garante uma vedação hermética sem danificar o corpo da válvula ou o coletor. O aperto excessivo pode rachar a caixa ou deformar a superfície de vedação.
Antes de instalar a válvula de retenção RVP 25, verifique se a superfície de montagem do coletor está plana e lisa. A rugosidade da superfície deve ser melhor que 0,8 micrômetros e a planicidade deve estar dentro de 0,01 milímetros por 100 milímetros de comprimento. Essas tolerâncias rígidas evitam vazamentos ao redor do anel de vedação. O tamanho padrão do anel de vedação para o RVP 25 é de 32 milímetros por 3 milímetros de seção transversal.
Quando estiver pronto para instalar, aplique uma fina camada de óleo hidráulico ou graxa compatível no O-ring. Essa lubrificação ajuda o anel de vedação a assentar corretamente, sem torcer ou apertar. Coloque a válvula de retenção RVP 25 no coletor e aperte manualmente todos os parafusos de montagem. Em seguida, aperte-os gradualmente em um padrão cruzado, semelhante a como você apertaria as porcas das rodas de um carro. Este aperto uniforme evita empenamento do corpo da válvula.
A Válvula de Retenção RVP 25 pode ser instalada em qualquer orientação. Você pode montá-lo horizontalmente, verticalmente ou em ângulo. Apenas certifique-se de que a direção do fluxo corresponda à seta marcada no corpo da válvula. A seta mostra a direção do fluxo livre, onde o fluido deve entrar pela porta P1 e sair pela porta P2. Instalar a válvula ao contrário impedirá todo o fluxo, o que pode danificar a bomba ou outros componentes.
O peso é outra consideração se você estiver projetando um sistema móvel. A válvula de retenção RVP 25 pesa aproximadamente 5,8 kg, o que equivale a cerca de 12,8 libras. Isso inclui o corpo da válvula e as peças de montagem padrão. Versões maiores com configurações de portas diferentes podem pesar um pouco mais.
Comparando diferentes fabricantes e fornecedores
Várias empresas fabricam a Check Valve RVP 25 ou equivalentes compatíveis. Compreender as diferenças ajuda você a tomar uma decisão de compra inteligente com base em seu orçamento e necessidades de desempenho.
HYDAC é provavelmente o nome mais reconhecido em válvulas de retenção hidráulicas. Sua válvula de retenção RVP 25 oferece a mais ampla gama de opções de pressão de abertura, de 7 psi a 65 psi. As válvulas HYDAC passam por testes rigorosos e possuem certificação ISO 9001. Você encontrará produtos HYDAC através de distribuidores como ValinOnline e Motion Industries na América do Norte e Europa. A desvantagem é o custo. As unidades HYDAC Check Valve RVP 25 normalmente custam entre 300 e 500 dólares americanos, dependendo da configuração. No entanto, a disponibilidade é excelente e geralmente você pode obter peças de reposição rapidamente.
A MHA Zentgraf produz modelos Check Valve RVP 25 principalmente para o mercado europeu. Suas válvulas usam um design tipo esfera em vez de um pistão cônico, que alguns engenheiros preferem para pressões de abertura mais baixas. As válvulas Zentgraf são compactas e funcionam bem em espaços apertados. Eles atendem aos padrões DIN e oferecem opções de personalização. O preço fica entre 200 e 400 dólares. Você pode encontrar válvulas Zentgraf através da DirectIndustry e às vezes no eBay, embora a disponibilidade fora da Europa possa ser limitada.

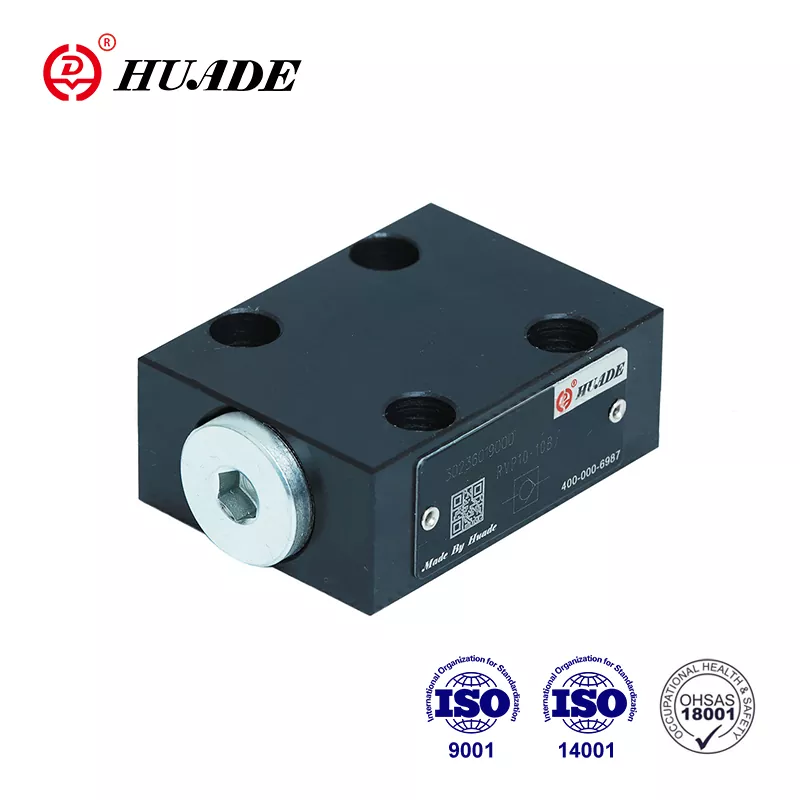

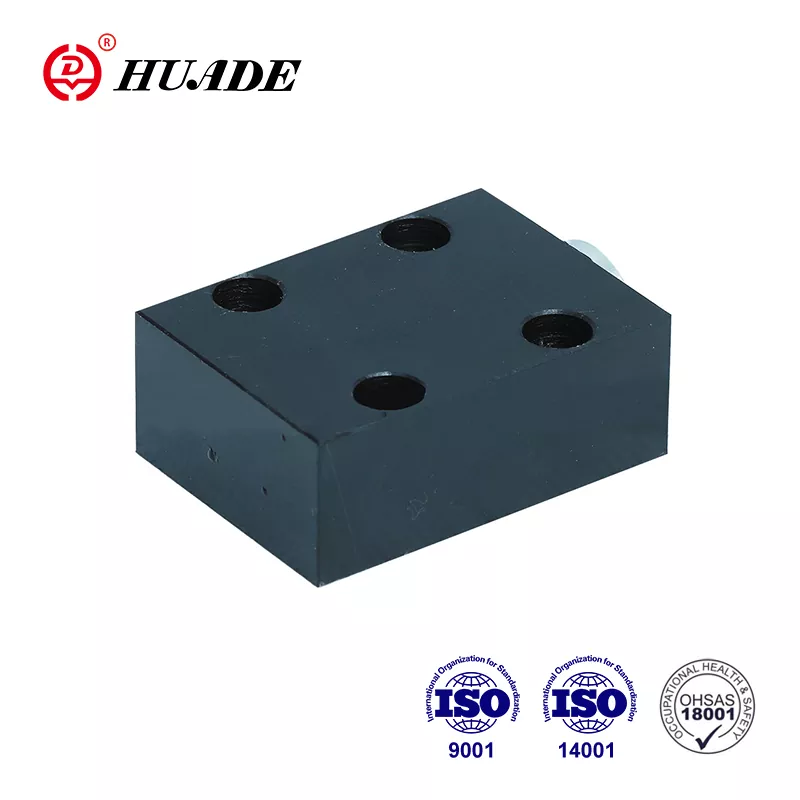

Fabricantes chineses como Huade e Hengli fabricam versões compatíveis da Check Valve RVP 25 a preços muito mais baixos. A Huade comercializa suas válvulas como compatíveis com Rexroth, o que significa que elas se encaixam fisicamente em locais projetados para componentes Rexroth. Os preços começam em torno de 42 dólares FOB da China, embora você precise levar em conta as taxas de envio e importação. As quantidades mínimas de pedido geralmente são de apenas uma peça, tornando Huade atraente para pequenos projetos ou reparos. Hengli oferece preços semelhantes e adiciona opções como maior resistência à corrosão por meio de revestimentos especiais.
Existem diferenças de qualidade entre marcas premium e econômicas. As válvulas HYDAC e Zentgraf normalmente possuem tolerâncias de fabricação mais restritas, o que significa pressões de abertura mais consistentes e maior vida útil. As unidades de válvula de retenção RVP 25 de fabricação chinesa funcionam bem para muitas aplicações, mas você pode ver mais variações de válvula para válvula. Se você está construindo um sistema crítico onde a falha pode ser perigosa ou cara, faz sentido pagar mais por uma válvula HYDAC ou Zentgraf. Para equipamentos industriais em geral com requisitos menos exigentes, as válvulas Huade ou Hengli oferecem um bom valor.
Todos esses fabricantes oferecem certificação ISO 9001, o que significa que seguem padrões de gestão de qualidade. Alguns também possuem certificações ambientais como ISO 14001 e certificações de segurança como ISO 45001. Ao fazer o pedido, verifique se seu fornecedor pode fornecer certificados de materiais e relatórios de teste se você precisar deles para conformidade regulatória.
Aplicações no mundo real da válvula de retenção RVP 25
A válvula de retenção RVP 25 aparece em muitos tipos de equipamentos hidráulicos em diferentes setores. A compreensão dessas aplicações ajuda você a ver onde essa válvula se encaixa em sistemas reais.
Equipamentos de construção e movimentação de terras utilizam extensivamente a Válvula de Retenção RVP 25. As escavadeiras, por exemplo, possuem braços hidráulicos que precisam manter sua posição quando o operador para de mover os controles. Uma válvula de retenção RVP 25 instalada no cilindro evita que o óleo flua para trás, o que deixaria o braço cair. Esta função de retenção de carga mantém os operadores seguros e permite um controle preciso. Aplicações semelhantes aparecem em escavadeiras, guindastes e empilhadeiras.
As máquinas de fabricação se beneficiam das instalações da Check Valve RVP 25 de diversas maneiras. Os centros de usinagem CNC usam braçadeiras hidráulicas para manter as peças estáveis durante as operações de corte. As válvulas de retenção garantem que as braçadeiras permaneçam apertadas mesmo se a pressão da bomba flutuar. As máquinas de moldagem por injeção bombeiam plástico quente em moldes sob alta pressão. A válvula de retenção RVP 25 evita que o plástico flua para trás através do circuito de injeção, o que desperdiçaria material e retardaria a produção.
Equipamentos de processamento de metal como prensas e tesouras geram forças enormes através de cilindros hidráulicos. Esses sistemas precisam de válvulas de retenção confiáveis para evitar movimentos descontrolados quando o operador libera os controles. A válvula de retenção RVP 25 suporta altas pressões e vazões típicas em aplicações metalúrgicas. A sua baixa queda de pressão significa que o sistema permanece eficiente mesmo durante ciclos rápidos.
Equipamentos agrícolas, incluindo tratores e colheitadeiras, incorporam sistemas hidráulicos para implementos e direção. A Válvula de Retenção RVP 25 protege as bombas hidráulicas contra danos de rotação reversa que podem ocorrer quando o motor do trator é desligado. A válvula também ajuda a manter a pressão nos circuitos de elevação, evitando que os implementos desçam lentamente quando estacionados em declives.
As linhas de produção automatizadas geralmente usam energia hidráulica para tarefas repetitivas, como estampagem, prensagem e manuseio de materiais. A válvula de retenção RVP 25 cabe em blocos coletores que controlam vários cilindros a partir de um local central. Essa abordagem organizada reduz a tubulação, economiza espaço e simplifica a solução de problemas. Vazões de até 550 litros por minuto tornam o RVP 25 adequado até mesmo para equipamentos de produção rápida.
Um exemplo específico envolve um sistema de montagem robótico onde a válvula de retenção RVP 25 funciona juntamente com válvulas de alívio de pressão em um coletor compacto. O braço do robô se move com rapidez e precisão, exigindo vazões em torno de 600 litros por minuto. Ao instalar a Check Valve RVP 25, os engenheiros obtiveram uma eficiência do sistema 15% melhor em comparação com a configuração anterior. A baixa queda de pressão significou que a bomba consumiu menos energia, reduzindo os custos operacionais.
As unidades de energia hidráulica estacionárias nas fábricas geralmente incorporam unidades Check Valve RVP 25 nas saídas das bombas. Isto evita que a pressão do sistema retorne através da bomba quando ela parar, o que pode causar danos. A válvula também permite partidas mais suaves porque a bomba não precisa superar a pressão do sistema imediatamente. Esta aplicação é simples, mas crítica para a confiabilidade.
Manutenção e solução de problemas de sua válvula de retenção RVP 25
A manutenção regular mantém sua válvula de retenção RVP 25 funcionando corretamente por anos. A boa notícia é que essas válvulas precisam de atenção mínima se instaladas corretamente e operadas dentro dos limites do projeto.
Comece com uma inspeção visual a cada seis a doze meses, dependendo da intensidade do funcionamento do seu sistema. Procure qualquer vazamento de óleo ao redor do corpo da válvula ou da superfície de montagem. Algumas gotas podem indicar um anel de vedação desgastado que precisa ser substituído. Vazamento intenso pode significar que os parafusos de montagem se soltaram ou que a superfície do coletor está danificada. Verifique se todos os parafusos de montagem permanecem apertados com o torque especificado de 70 Newton-metros.
Testar a pressão de abertura informa se a mola interna ainda está funcionando corretamente. Você precisará de uma bancada de testes com controles ajustáveis de pressão e fluxo. Conecte a válvula de retenção RVP 25 à bancada de teste e aumente gradualmente a pressão na direção direta. Observe a pressão na qual o fluxo começa. Compare isso com a especificação da válvula. Se a pressão de abertura tiver aumentado significativamente, a válvula poderá estar contaminada, mantendo o pistão fora de sua sede. Se a pressão de abertura diminuir, a mola pode estar enfraquecendo devido à fadiga ou corrosão.
A limpeza interna torna-se necessária se você notar que a Válvula de Retenção RVP 25 está travando ou respondendo lentamente. Remova a válvula do coletor e desmonte-a cuidadosamente. Algumas válvulas requerem ferramentas especiais para evitar danos às peças internas. Limpe todos os componentes com um solvente compatível com o seu fluido hidráulico. Os aguarrás minerais funcionam bem para sistemas de óleo mineral. Inspecione a sede do cone e o pistão quanto a desgaste ou arranhões. Mesmo pequenas imperfeições podem causar vazamentos. Verifique a mola quanto a corrosão ou deformação permanente.
Substitua os O-rings durante qualquer serviço importante. Essas vedações de borracha perdem flexibilidade com o tempo, especialmente se expostas a temperaturas extremas ou fluidos incompatíveis. Use anéis de vedação de reposição genuínos que correspondam ao material original. Os anéis de vedação FPM custam mais que o NBR, mas duram mais em condições quentes. Aplique uma fina camada de fluido hidráulico nos novos anéis de vedação durante a montagem.
O cartucho da válvula dentro da Válvula de Retenção RVP 25 é substituível na maioria dos modelos. Se você encontrar desgaste ou danos significativos, solicitar um novo cartucho geralmente é mais econômico do que tentar reparar componentes individuais. Certifique-se de que as peças de reposição sejam do fabricante original ou de uma fonte compatível verificada. As peças genéricas podem não atender às mesmas especificações de tolerância.
Armazene unidades sobressalentes da válvula de retenção RVP 25 em um local limpo e seco. Vede as portas com tampas plásticas para evitar contaminação. O armazenamento em temperaturas extremas pode danificar os O-rings, portanto, mantenha as peças sobressalentes em uma área climatizada, se possível. Verifique anualmente as válvulas armazenadas e substitua quaisquer anéis de vedação que apresentem sinais de deterioração.
Considerações operacionais importantes
Vários fatores afetam o desempenho da Check Valve RVP 25 em seu sistema específico. Compreender essas considerações ajuda a evitar problemas.
A frequência do ciclo é mais importante do que a maioria das pessoas imagina. A válvula de retenção RVP 25 lida muito bem com ciclos ocasionais, mas não foi projetada para operação rápida e contínua. Os fabricantes normalmente especificam um ciclo de vida máximo de 10.000 operações para versões padrão. Se a sua aplicação realizar ciclos com mais frequência, a mola e as superfícies de vedação se desgastarão mais rapidamente. Considere, em vez disso, uma válvula de retenção operada por piloto para aplicações de alto ciclo.
A viscosidade do fluido altera a queda de pressão através da Válvula de Retenção RVP 25. As especificações assumem óleo mineral com viscosidade em torno de 335 SUS, o que é típico para hidráulica industrial. Fluidos mais espessos criam quedas de pressão maiores, o que reduz a eficiência do sistema e gera mais calor. Fluidos mais finos podem não lubrificar adequadamente as peças internas, causando desgaste mais rápido. Atenha-se à faixa de viscosidade especificada de 2,8 a 500 milímetros quadrados por segundo para obter melhores resultados.
A contaminação é um grande inimigo de todas as válvulas hidráulicas, incluindo a válvula de retenção RVP 25. As folgas apertadas dentro da válvula não toleram sujeira ou partículas metálicas. Sempre filtre seu fluido hidráulico com pelo menos 20 mícrons e, de preferência, 10 mícrons ou mais fino. Instale o filtro a montante da válvula de retenção RVP 25 para capturar a contaminação antes que ela chegue à válvula. Troque os filtros regularmente de acordo com a programação do fabricante.
Os extremos de temperatura afetam o desempenho e a vida útil. Embora a válvula de retenção RVP 25 opere de 20 negativos a 100 graus Celsius positivos, é melhor permanecer no meio dessa faixa. Temperaturas muito baixas tornam as vedações rígidas e podem aumentar a pressão de abertura. Temperaturas muito altas amolecem as vedações e aceleram o desgaste. Se o seu sistema funcionar constantemente quente, considere atualizar para anéis de vedação FPM ou adicionar um trocador de calor ao seu circuito hidráulico.
A orientação de instalação não afeta mecanicamente a válvula de retenção RVP 25, mas pode ser importante para o acesso de manutenção. Monte a válvula onde você possa alcançar os parafusos de montagem para serviços futuros. Se possível, oriente-o de forma que quaisquer bolhas de ar presas possam escapar naturalmente. Embora a válvula funcione em qualquer posição, montá-la com portas horizontais facilita a sangria do ar durante a inicialização.
Picos de pressão do sistema podem danificar qualquer componente hidráulico, incluindo válvulas de retenção. Certifique-se de que seu sistema inclua válvulas de alívio de pressão adequadas, dimensionadas para a vazão de sua bomba. A válvula de retenção RVP 25 é classificada para pressão contínua de 350 bar, mas picos repetidos acima dessa classificação reduzirão sua vida útil. Considere instalar amortecedores de pressão ou acumuladores se o seu sistema sofrer picos de pressão frequentes.
Selecionando a válvula de retenção RVP 25 correta para o seu sistema
A escolha da especificação correta da válvula requer a correspondência entre as capacidades da válvula e os requisitos do seu sistema. Comece identificando a pressão operacional máxima do seu sistema. Adicione uma margem de segurança de pelo menos 20% para compensar picos de pressão. Se o seu sistema normalmente funciona a 280 bar, a classificação de 350 bar da Válvula de Retenção RVP 25 fornece margem adequada. Para pressões mais altas, você precisaria de uma série de válvulas diferente.
O cálculo da taxa de fluxo vem a seguir. Determine a vazão máxima através do circuito onde você instalará a válvula de retenção RVP 25. Compare isso com a vazão da válvula, normalmente 150 a 550 litros por minuto, dependendo do fabricante. Não se esqueça de verificar as curvas de queda de pressão. Taxas de fluxo mais altas causam quedas de pressão maiores, que desperdiçam energia e geram calor. Se o fluxo necessário criar uma queda de pressão superior a 10 bar, considere um tamanho de válvula maior ou duas válvulas em paralelo.
A seleção da pressão de abertura depende da sua aplicação específica. Para a maioria dos usos, a pressão de abertura padrão de 0,5 bar funciona bem. Esta configuração baixa minimiza a resistência durante a operação normal. No entanto, você pode precisar de uma pressão de abertura mais alta em determinadas situações. Se você estiver tentando segurar uma carga verticalmente, uma pressão de abertura mais alta proporciona melhor segurança contra desvios. Se precisar evitar qualquer refluxo, mesmo que seja uma ligeira contrapressão, escolha uma pressão de abertura de 4,5 bar. Lembre-se de que pressões de abertura mais altas também aumentam a queda de pressão à frente.
A configuração da porta deve corresponder ao seu manifold ou tubulação. A válvula de retenção RVP 25 vem com várias opções de portas, incluindo roscas NPT, portas de anel de vedação SAE e roscas BSPP. Para montagem em manifold, verifique se o espaçamento das portas e o padrão de furos de montagem correspondem ao projeto do seu manifold. A maioria dos fabricantes fornece modelos CAD que você pode importar para seu software de design para verificar o ajuste. Baixe esses modelos antes de finalizar sua compra.
A compatibilidade do material é crucial para uma longa vida útil da válvula. A válvula de retenção RVP 25 padrão funciona com óleos hidráulicos de base mineral e fluidos de éster fosfato. Se você estiver usando misturas de água e glicol, fluidos sintéticos ou óleos biodegradáveis, verifique a compatibilidade tanto com o corpo da válvula quanto com as vedações. Alguns fabricantes oferecem materiais de vedação especiais para fluidos incomuns. Em caso de dúvida, entre em contato com o suporte técnico do fabricante para orientação.
As considerações orçamentárias afetam a escolha da marca. Se o custo for sua principal preocupação e sua aplicação não for crítica, as versões Huade ou Hengli da Check Valve RVP 25 oferecem economias substanciais. Para aplicações exigentes onde a confiabilidade é fundamental, as válvulas HYDAC ou Zentgraf justificam seu custo mais elevado através de melhor consistência e suporte. Considere o custo total de propriedade, incluindo o potencial tempo de inatividade se uma válvula falhar, e não apenas o preço de compra inicial.
O tempo de entrega e a disponibilidade são importantes para o planejamento do projeto. As válvulas HYDAC estão prontamente disponíveis na América do Norte e na Europa, geralmente sendo enviadas em poucos dias. Os fabricantes chineses podem levar várias semanas para entrega, especialmente se você precisar de personalização. Planeje seu pedido adequadamente para evitar atrasos no projeto.
Como a válvula de retenção RVP 25 se compara a outras opções
Compreender as alternativas ajuda a confirmar se a Check Valve RVP 25 é a escolha certa para sua aplicação. Vários outros tipos de válvula fornecem controle de fluxo unidirecional, cada um com potências diferentes.
As válvulas de retenção em linha padrão, como a série RV, usam o mesmo princípio básico da RVP 25, mas conectam-se com portas roscadas em vez de serem aparafusadas a um coletor. A série RV funciona bem para sistemas de tubulação simples, mas a válvula de retenção RVP 25 economiza espaço considerável em projetos de manifold. Você pode empacotar múltiplas válvulas RVP 25 em um bloco compacto em vez de passar tubos para válvulas RV individuais. Isso reduz os pontos de vazamento e torna o sistema mais organizado. No entanto, se você estiver reformando um sistema de tubulação existente, as válvulas RV podem ser mais fáceis de instalar do que redesenhar para montagem em coletor.
As válvulas de retenção operadas por piloto oferecem uma porta de controle adicional que permite abrir a válvula mesmo contra pressão reversa. Este recurso é útil quando você precisa retrair um cilindro que foi travado por uma válvula de retenção. A Válvula de Retenção RVP 25 não possui esta função piloto, o que a torna mais simples e econômica. Se você definitivamente precisa de operação piloto, você vai querer um tipo de válvula diferente. Mas para controle básico de fluxo unidirecional, a válvula de retenção RVP 25 mais simples é mais confiável porque tem menos peças que podem falhar.
As válvulas de retenção do tipo esfera de fabricantes como Zentgraf respondem muito rapidamente porque a esfera tem menos massa do que um pistão cônico. Esta resposta rápida funciona bem em sistemas com mudanças rápidas de pressão. No entanto, designs de cone como aqueles usados nas unidades de válvula de retenção HYDAC RVP 25 normalmente vedam melhor porque o cone fornece mais área de contato com a sede. O design do cone também suporta altas pressões de forma mais confiável ao longo de milhões de ciclos. Sua escolha entre esfera e cone depende se você precisa de uma resposta mais rápida ou de uma melhor vedação.
As válvulas proporcionais fornecem controle de fluxo variável em vez de uma simples operação liga-desliga. Estas são completamente diferentes das válvulas de retenção e têm uma finalidade diferente. Não confunda os dois. As válvulas proporcionais custam muito mais e requerem controles eletrônicos. A Válvula de Retenção RVP 25 é um dispositivo passivo que funciona automaticamente com base na diferença de pressão. Esta simplicidade o torna extremamente confiável e adequado para tarefas básicas de controle de fluxo.
As válvulas de alívio com mola são semelhantes às válvulas de retenção, mas têm uma função diferente. As válvulas de alívio protegem os sistemas contra sobrepressão, abrindo quando a pressão excede um limite definido. A válvula de retenção RVP 25 opera com base na direção do fluxo e não no nível de pressão. Muitos sistemas usam os dois tipos de válvulas juntos. A válvula de retenção RVP 25 evita o refluxo enquanto as válvulas de alívio lidam com picos de pressão.
Tendências Futuras e Integração Tecnológica
A tecnologia hidráulica continua a evoluir e a válvula de retenção RVP 25 está se adaptando junto com a indústria. Alguns fabricantes oferecem agora válvulas de retenção com sensores integrados que monitoram fluxo, pressão e temperatura. Essas válvulas inteligentes se conectam a redes industriais da Internet das Coisas, permitindo o monitoramento do sistema em tempo real. Embora a integração do sensor ainda não seja comum especificamente no RVP 25, ela representa o rumo que a tecnologia está tomando. A manutenção preditiva torna-se possível quando você pode monitorar remotamente o desempenho da válvula.
As melhorias na ciência dos materiais estão fazendo com que os componentes hidráulicos durem mais em ambientes agressivos. Os novos materiais de vedação resistem melhor a temperaturas mais altas e fluidos agressivos do que a borracha tradicional. Os tratamentos de superfície nos corpos das válvulas proporcionam melhor resistência à corrosão sem agregar muito custo. À medida que essas tecnologias amadurecem, podemos esperar que as unidades Check Valve RVP 25 lidem com aplicações cada vez mais exigentes.
A miniaturização é outra tendência que afeta as válvulas hidráulicas. À medida que o equipamento móvel se torna mais compacto, há pressão para encolher os componentes hidráulicos e, ao mesmo tempo, manter o desempenho. O design montado no coletor da válvula de retenção RVP 25 já atende melhor a essa necessidade do que as válvulas em linha tradicionais. Versões futuras poderão incluir ainda mais funcionalidades em pacotes menores por meio de técnicas avançadas de fabricação, como a fabricação aditiva.
Considerações finais sobre a válvula de retenção RVP 25
A válvula de retenção RVP 25 representa uma solução madura e confiável para controle de fluxo unidirecional em sistemas hidráulicos de média pressão. Seu design simples oferece desempenho consistente em uma ampla gama de aplicações, desde equipamentos de construção até fabricação automatizada. A capacidade da válvula de suportar pressão de até 350 bar e vazão de 550 litros por minuto a torna adequada para uso industrial exigente.
A escolha entre fabricantes se resume a equilibrar o custo com os requisitos de qualidade. A HYDAC oferece desempenho premium e a mais ampla disponibilidade. Zentgraf fornece engenharia europeia com boa personalização. Huade e Hengli oferecem desempenho funcional a preços acessíveis. Todas essas opções oferecem flexibilidade para adequar a escolha da válvula aos requisitos do projeto.
A instalação e manutenção adequadas garantem uma longa vida útil. Monte a válvula de retenção RVP 25 em uma superfície plana e limpa do coletor com os parafusos apertados corretamente. Mantenha o fluido hidráulico limpo e dentro da faixa de temperatura especificada. Verifique a pressão de abertura periodicamente e substitua os O-rings durante os principais intervalos de manutenção.
Para especificações detalhadas e modelos CAD, visite os sites dos fabricantes como o site oficial da HYDAC ou plataformas de engenharia como DirectIndustry. Se você estiver pronto para comprar, fornecedores como ValinOnline, Motion Industries e Made-in-China oferecem várias opções de preços. Esteja você projetando um novo sistema ou substituindo uma válvula desgastada, a válvula de retenção RVP 25 oferece desempenho comprovado com o qual você pode contar.
