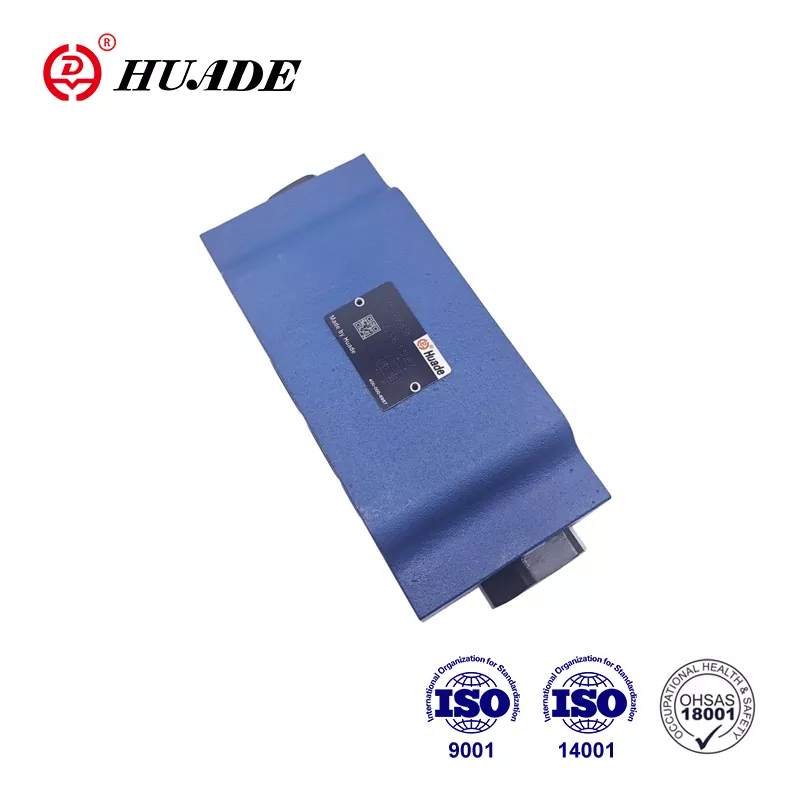

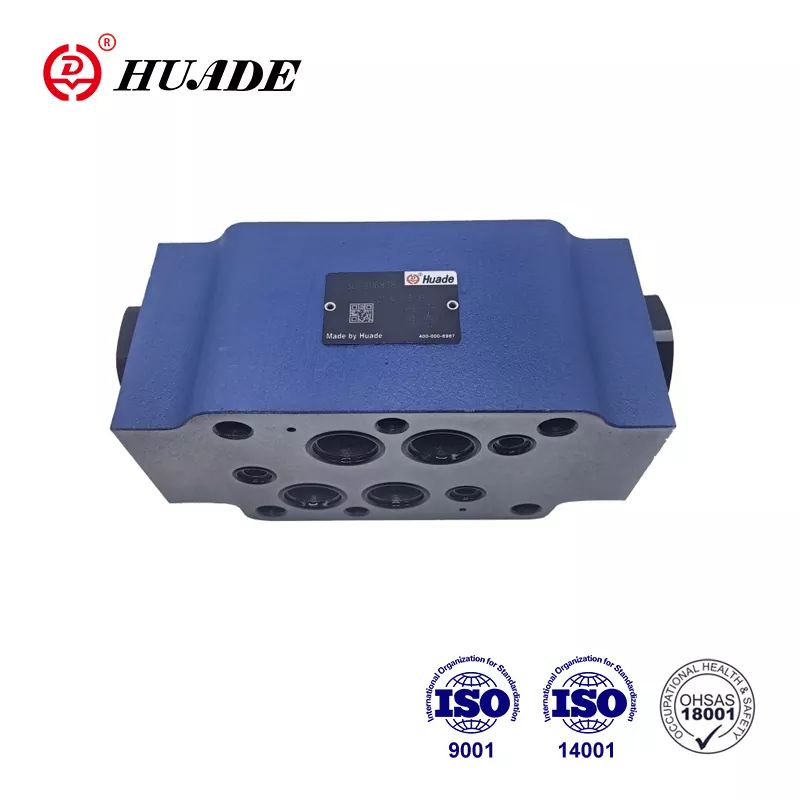

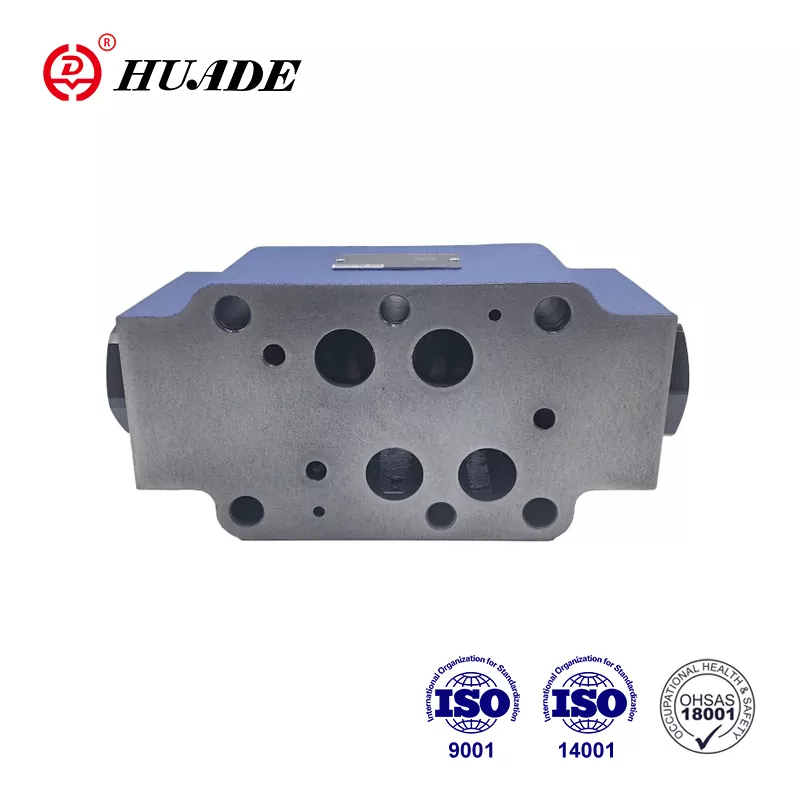

Placa sanduíche de válvula de retenção Z2S 22

Como fabricante líder de tecnologia de transmissão e controle hidráulico da China, Huade tem duas experiências de cooperação de longo prazo com a Rexroth. As válvulas de retenção Huade® Z2S 22 são competitivas com produtos bem conhecidos, de boa qualidade e preço mais baixo. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas de retenção Huade® são mais avançadas em tecnologia e mais duráveis ​​do que os produtos similares desta linha. É uma marca nacional bem conhecida na China. As válvulas hidráulicas da Huade são amplamente utilizadas na indústria militar e em outras áreas devido ao desempenho superior.

Parâmetro do produto da placa sanduíche da válvula de retenção Z2S 22

Característica do produto e aplicação da placa sanduíche da válvula de retenção Z2S 22

Características:

▶ Para uso em montagens de empilhamento vertical

▶ Para o fechamento sem vazamentos de uma ou duas portas de serviço

▶ Padrão de portabilidade para Din 24 340 forma A, ISO4401 e CETOP - RP 121H

Aplicativo:

A válvula de retenção Z2S 22 é utilizada para instalação de empilhamento vertical. Ele pode vedar uma ou duas portas de óleo em funcionamento sem vazamentos, conforme necessário.

Funções, seção, símbolos da placa sanduíche da válvula de retenção Z2S 22

As válvulas de retenção hidráulicas pilotadas Z2S 22 são uma nova série com design de placa sanduíche. São utilizados para o fechamento sem vazamentos de uma ou duas portas de serviço, mesmo por longos períodos de tempo. O fluxo livre ocorre de A1 para A2 ou B1 para B2. O fluxo em A1 B1 na direção oposta está bloqueado. Quando o fluido flui de A1 para A2, o carretel é pressionado e empurrado para a direita, abrindo assim a válvula de gatilho esférico   que então abre o gatilho. Para garantir o fechamento correto da válvula, as portas de serviço A2 B2 da válvula direcional devem ser conectadas ao tanque na posição neutra.

Símbolo de Z2S

Exemplo de circuito típico de Z2S
