Você já viu seu equipamento hidráulico desacelerar repentinamente? Ou notou que a pressão do sistema de água estava estranha? Nove em cada dez vezes, o culpado é uma válvula de controle de fluxo que precisa de alguma atenção. Se você está coçando a cabeça e se perguntando como ajustar esses componentes cruciais, você está no lugar certo.
As válvulas de controle de fluxo são como os botões de volume dos sistemas de fluidos - elas controlam a velocidade com que o líquido ou gás flui através dos tubos. Assim como ajustar o controle de cruzeiro do seu carro, ajustar essas válvulas corretamente pode significar a diferença entre uma operação suave e avarias dispendiosas.
Embora muitos ajustes de válvula possam ser feitos pelos operadores, chame um profissional quando: A válvula fizer parte de um sistema de segurança crítico, você não tiver certeza sobre os procedimentos adequados, o sistema usar fluidos perigosos, várias válvulas precisarem de ajustes coordenados ou você encontrar problemas inesperados durante o ajuste.
- 01O que é uma válvula de controle de fluxo?
- 02Tipos de válvulas de controle de fluxo
- 03☑ Permitir que o sistema se estabilize
- 04Ferramentas que você precisa
- 05Guia passo a passo para ajustar
- 06Ajustando tipos específicos de válvulas
- 07Problemas e soluções comuns
- 08Compreendendo a cavitação
- 09Manutenção e melhores práticas

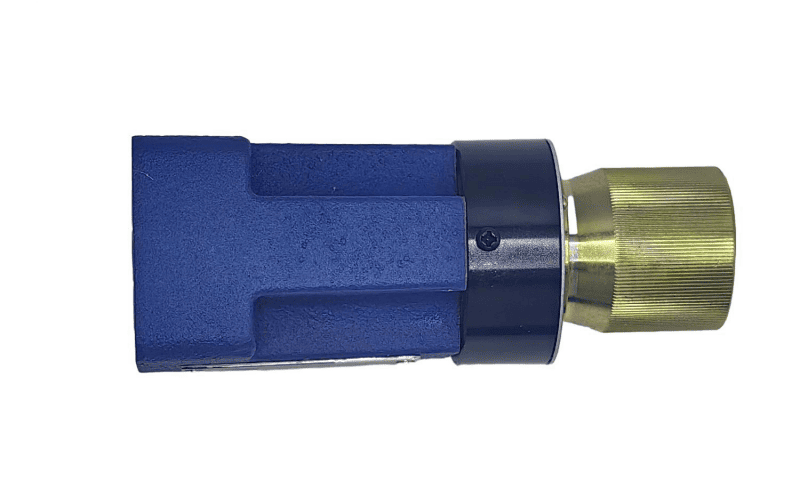

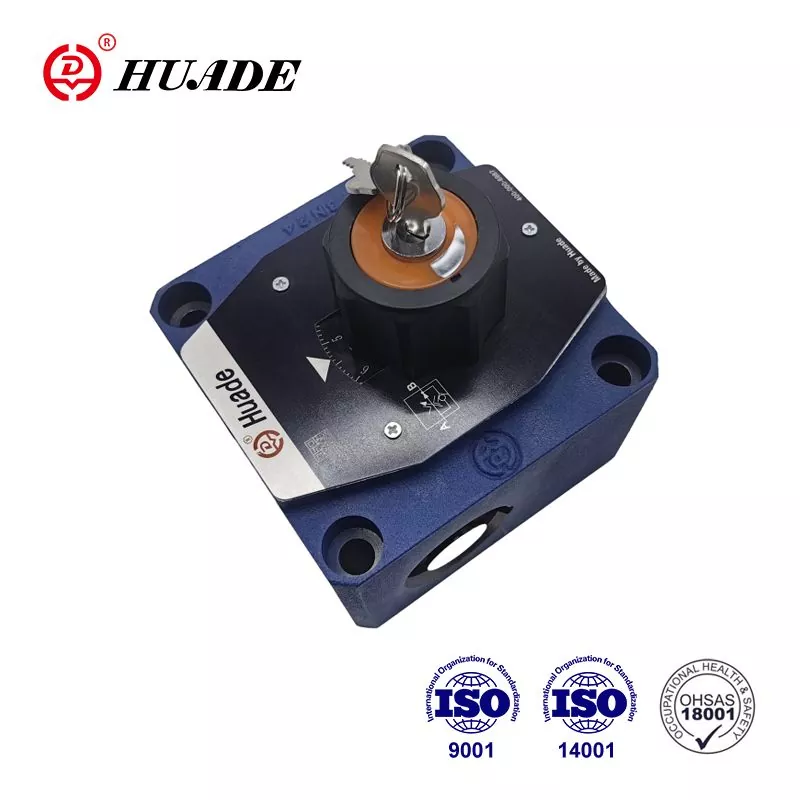

O que é uma válvula de controle de fluxo?
Uma válvula de controle de fluxo é um dispositivo que controla a quantidade de fluido (líquido ou gás) que passa através de um tubo ou sistema. Pense nisso como uma torneira na sua cozinha – você pode abri-la para deixar sair mais ou menos água. Mas as válvulas de controle de fluxo são muito mais precisas e são usadas em sistemas, máquinas e equipamentos industriais.
De acordo com a Sociedade Internacional de Automação (ISA), as válvulas de controle de fluxo são componentes fundamentais no controle de processos industriais, servindo como elementos de controle finais que regulam as taxas de fluxo de fluidos para manter o desempenho desejado do sistema.[1]
☑ Caudal alvo identificado
Essas válvulas são cruciais porque:
- Controle a velocidade dos cilindros hidráulicos e motores
- Evite danos ao sistema causados por muita pressão
- Economize energia otimizando as taxas de fluxo
- Garantir o bom funcionamento das máquinas
- Ajude a manter um desempenho consistente
Quando uma válvula de controle de fluxo não está ajustada corretamente, você poderá notar:
- Equipamento funcionando muito rápido ou muito lento
- Movimentos bruscos ou bruscos em sistemas hidráulicos
- Energia desperdiçada e custos mais elevados
- Desgaste prematuro dos componentes do sistema
Tipos de válvulas de controle de fluxo
Antes de mergulharmos nos ajustes, vejamos os principais tipos que você encontrará:
Válvulas de agulha
Eles usam uma agulha pontiaguda para controlar o fluxo através de uma pequena abertura. Eles são ótimos para controle preciso, mas criam mais queda de pressão.
Melhor para: Ajuste fino do fluxo em sistemas pequenos, misturas de combustível ou aplicações delicadas.
Válvulas globo
Eles possuem um disco que se move para cima e para baixo para controlar o fluxo. Eles são excelentes para estrangulamento (controle gradual de fluxo), mas podem ser volumosos.
Melhor para: Sistemas de água, aplicações de vapor e situações onde você precisa de uma boa capacidade de desligamento.
Válvulas Borboleta
Eles usam um disco giratório para controlar o fluxo. Eles são rápidos de operar, mas menos precisos para ajustes finos.
Melhor para: Sistemas de tubos grandes, aplicações de fechamento rápido e sistemas onde o espaço é limitado.
Válvulas de aceleração
Válvulas simples que restringem o fluxo através de uma abertura ajustável. Comum em sistemas pneumáticos (ar).
Melhor para: Controle básico de fluxo em sistemas de ar e circuitos hidráulicos simples.
Válvulas Compensadas por Pressão vs. Válvulas Não Compensadas
Esta é uma distinção importante que afeta como você ajustará sua válvula:
- Como eles funcionam:O fluxo muda quando a pressão do sistema muda
- Prós:Simples, confiável e econômico
- Contras:O fluxo varia com as flutuações de pressão
- Melhor para:Sistemas com pressão estável
- Como eles funcionam:Mantenha o fluxo constante mesmo quando a pressão muda
- Prós:Desempenho consistente independentemente das variações de pressão
- Contras:Mais complexo e caro
- Melhor para:Sistemas com cargas ou pressões variadas
Pesquisa publicada na revistaMáquinasdemonstra que as válvulas de controle de fluxo com compensação de pressão utilizam mecanismos compensadores internos para ajustar automaticamente as variações de pressão, mantendo assim taxas de fluxo consistentes sob condições de carga dinâmica.[2]
Padrões e Conformidade da Indústria
Ao ajustar as válvulas de controle de fluxo, é essencial seguir os padrões industriais estabelecidos. As principais organizações de padronização que regem o projeto e os testes de válvulas incluem:[3][4]
-
Padrões ANSI/ISA:A Sociedade Internacional de Automação publica a série de padrões ISA-75, que fornece diretrizes abrangentes para projeto, teste e desempenho de válvulas de controle. Os principais padrões incluem:
- ANSI/ISA-75.01.01 (Equações de dimensionamento de capacidade de fluxo)
- ANSI/ISA-75.05.01 (Terminologia de válvula de controle)
- ANSI/ISA-75.11.01 (Características de fluxo inerentes e rangeabilidade)
-
Padrões ISO:A Organização Internacional de Padronização fornece padrões reconhecidos globalmente, como:
- ISO 5208 (Teste de pressão de válvulas industriais)
- ISO 6263 (Superfícies de montagem de válvulas de controle de fluxo compensadas)
- ISO 6403 (Válvulas que controlam métodos de teste de fluxo e pressão)
- Padrões de API:O American Petroleum Institute estabelece padrões particularmente relevantes para aplicações de petróleo e gás, incluindo API 598 para procedimentos de inspeção e teste de válvulas.
Esses padrões garantem segurança, confiabilidade e interoperabilidade entre diferentes fabricantes e aplicações de válvulas.
Ferramentas que você precisa
Antes de iniciar qualquer ajuste de válvula, reúna estas ferramentas essenciais:
| Ferramenta | Propósito |
|---|---|
| Medidor de vazão | Mede a taxa real de fluxo de fluido |
| Manômetro | Monitora a pressão do sistema |
| Chave ajustável | Faz ajustes de válvula |
| Contraporcas ou clipes | Protege suas configurações |
| Equipamento de segurança | Protege você durante o trabalho |
⚠️ Segurança em primeiro lugar: precauções importantes
Nunca pule as etapas de segurança! Trabalhar com sistemas pressurizados pode ser perigoso. Aqui está o que você deve fazer:
Antes de começar:
- Desligue o sistema e libere toda a pressão
- Aguarde o sistema esfriar se estiver quente
- Use óculos e luvas de segurança
- Tenha um colega de trabalho por perto em caso de emergência
- Leia o manual do sistema para obter instruções de segurança específicas
Procedimentos de bloqueio/etiquetagem:
- Bloqueie e marque fontes de energia para evitar inicialização acidental
- Verifique se toda a pressão foi liberada
- Informar outros trabalhadores sobre o trabalho de manutenção

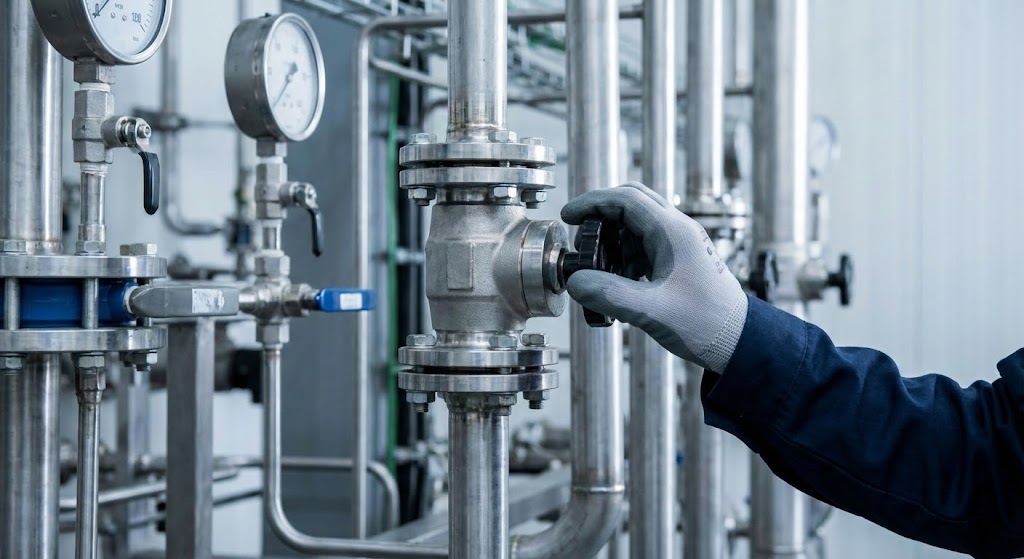

Guia passo a passo para ajustar válvulas de controle de fluxo
Passo 1: Prepare-se para o Ajuste
- Desligue o sistema com segurança seguindo os procedimentos adequados
- Identifique sua vazão alvo a partir das especificações do sistema
- Verifique a posição atual da válvula e anote quaisquer configurações existentes
- Instale seu medidor de vazão e manômetros, se ainda não estiverem presentes
Etapa 2: Processo Básico de Ajuste
Comece com pequenos ajustes – nunca faça grandes mudanças de uma só vez.
- Gire o parafuso ou botão de ajuste lentamente:
- Sentido horário (aperto)= Menos fluxo
- Sentido anti-horário (afrouxamento)= Mais fluxo
- Faça apenas 1/8 a 1/4 de volta por vez
- Teste o sistema após cada pequeno ajuste
Etapa 3: monitorar e ajustar
- Ligue o sistema e observe a leitura do medidor de vazão
- Compare o que você está vendo com o que deseja – você está atingindo seu objetivo?
- Faça pequenos ajustes conforme necessário – paciência é fundamental aqui
- Fique de olho nesses medidores de pressão para ficar dentro dos limites de segurança
- Dê ao sistema um minuto para se estabilizar após cada ajuste – não se apresse!
Pesquisas recentes sobre controle de fluxo hidráulico digital demonstram que o tempo de ajuste adequado é fundamental – os sistemas exigem períodos de estabilização entre os ajustes para obter medições de fluxo precisas.[5]
Etapa 4: bloqueie suas configurações e documente tudo
Depois de definir o fluxo perfeito, é hora de garantir esse ajuste.
- Use contraporcas ou clipes para evitar que a configuração se desvie
- Teste tudo em condições normais de trabalho - não apenas em modo inativo
- Anote suas configurações - confie em mim, você se agradecerá mais tarde
O que gravar:
- Posição inicial da válvula (passa de fechada)
- Taxa de fluxo final alcançada
- Pressão do sistema durante a operação
- Data de ajuste
- Quaisquer observações incomuns
Ajustando tipos específicos de válvulas
Ajuste da válvula de agulha
As válvulas de agulha requerem cuidado extra porque são muito sensíveis:
- Feche a válvula completamente girando no sentido horário até ficar firme (não aperte demais!)
- Abra lentamente girando no sentido anti-horário
- Faça ajustes muito pequenos – 1/8 de volta ou menos
- Observe atentamente o medidor de vazão, pois as mudanças acontecem rapidamente
Para uma dica:Se você estiver ajustando uma válvula agulha de mistura de combustível, comece com uma mistura pobre (menos combustível) e adicione gradualmente mais até obter uma operação suave. Isso evita inundações e danos potenciais.
Observação importante: após o ajuste inicial, pode ser necessário fazer o ajuste fino novamente quando o sistema funcionar sob carga total por um tempo. Não se surpreenda se as coisas mudarem um pouco durante as primeiras horas de operação.
Estrangulamento da válvula globo
As válvulas globo são mais tolerantes com ajustes:
- Feche a válvula totalmente
- Abra uma volta completa como ponto de partida
- Ajuste gradualmente até atingir o fluxo desejado
Essas válvulas lidam melhor com ajustes maiores do que as válvulas de agulha.
Ajuste da válvula com compensação de pressão
Estas válvulas são mais fáceis de ajustar porque mantêm um fluxo consistente:
- Destrave o mecanismo de ajuste se ele tiver trava
- Gire o botão de ajuste.
Importante: Verifique a etiqueta da válvula. Normalmente no sentido horário = menos fluxo, mas alguns fabricantes são o oposto. - O compensador interno lida automaticamente com variações de pressão
- Bloqueie a configuração quando estiver satisfeito com o fluxo
Conforme observado na pesquisa de sistemas hidráulicos, as válvulas com compensação de pressão empregam carretéis compensadores que mantêm o fluxo constante ajustando-se automaticamente às mudanças de pressão, com mecanismos de amortecimento para evitar oscilações entre a bomba e a válvula.[6]
Ajuste de válvula não compensado
Estes requerem mais atenção à pressão do sistema:
- Possíveis causas: Passagens obstruídas, peças internas desgastadas
- Use os gráficos do fabricante para correlacionar as configurações com as taxas de fluxo
- Esteja ciente de que as mudanças de pressão afetarão seu fluxo
- Pode precisar de reajuste se a pressão do sistema variar durante a operação
Problemas e soluções comuns
Possíveis causas: Sujeira, corrosão ou falta de lubrificação
Solução: Limpe e lubrifique o mecanismo de ajuste
Possíveis causas: Parafuso de ajuste solto, componentes desgastados, alterações na pressão do sistema
A pesquisa indica que os parâmetros da válvula, como diâmetro do núcleo, rigidez da mola e diâmetro do furo de amortecimento, impactam significativamente o desempenho dinâmico do fluxo.
Possíveis causas: Cavitação, fluxo turbulento, válvula subdimensionada
Solução: Verifique se a válvula está dimensionada adequadamente para sua aplicação, reduza a queda de pressão ou instale um interno anticavitação
Possíveis causas: Vedações desgastadas, corpo da válvula danificado
Solução: Substitua as vedações ou a válvula inteira se o corpo estiver danificado
Possíveis causas: Passagens obstruídas, peças internas desgastadas
Solução: Limpe a válvula internamente, substitua os componentes desgastados

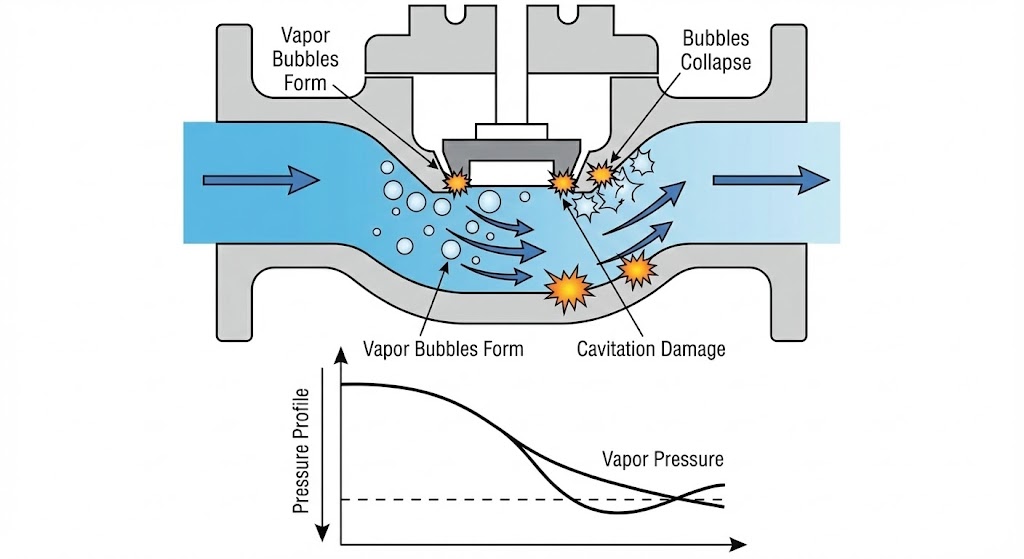

Compreendendo a cavitação em válvulas de controle
A cavitação é um dos fenômenos mais destrutivos que afetam as válvulas de controle. Ocorre quando a pressão local na válvula cai abaixo da pressão de vapor do líquido, causando a formação de bolhas de vapor. Quando essas bolhas colapsam posteriormente em regiões de alta pressão, elas criam ondas de choque que podem causar danos graves ao interior da válvula.[7]
De acordo com a pesquisa da Emerson, a cavitação é caracterizada por quatro efeitos negativos primários: altos níveis de ruído (muitas vezes excedendo 110 dB), vibração excessiva, danos materiais por corrosão e deterioração da eficácia do controle de fluxo.[8]O dano normalmente aparece como uma superfície áspera e semelhante a cinzas nos componentes da válvula.
Estratégias de Prevenção
A prevenção da cavitação é fundamental para a longevidade da válvula. Os especialistas do setor recomendam várias abordagens:[9][10]
- Dimensionamento adequado da válvula:Certifique-se de que a válvula tenha o tamanho apropriado para a aplicação para evitar quedas excessivas de pressão
- Estadiamento de Queda de Pressão:Use múltiplas válvulas em série ou designs de internos de múltiplos estágios para distribuir gradualmente a queda de pressão
- Guarnição Anti-Cavitação:Instale internos especializados com múltiplos caminhos de fluxo que aumentam o coeficiente de cavitação (Xfz)
- Projeto do sistema:Coloque válvulas em altitudes mais baixas ou em áreas mais frias para aumentar a pressão a jusante
- Seleção de materiais:Use materiais endurecidos para componentes de válvulas expostos à cavitação
A norma IEC 60534-8-4 da Comissão Eletrotécnica Internacional fornece métodos detalhados para prever cavitação e geração de ruído em válvulas de controle.[11]
Fatores que afetam o desempenho da válvula
Compreender esses fatores o ajudará a fazer melhores ajustes:
-
Propriedades do fluido:Fluidos espessos (alta viscosidade) fluem mais lentamente que fluidos finos; as mudanças de temperatura afetam a espessura do fluido; fluidos corrosivos podem exigir materiais de válvula especiais.
A pesquisa indica que os parâmetros da válvula, como diâmetro do núcleo, rigidez da mola e diâmetro do furo de amortecimento, impactam significativamente o desempenho dinâmico do fluxo.[12] - Projeto do sistema:O tamanho e o layout do tubo afetam a queda de pressão; o dimensionamento adequado da válvula é crucial para um bom controle; suporte e alinhamento evitam estresse mecânico.
- Condições de operação:As flutuações de pressão afetam mais as válvulas não compensadas; temperaturas extremas podem danificar os componentes da válvula; a contaminação no fluido pode obstruir as passagens da válvula.
Dicas de manutenção para desempenho ideal
Tarefas regulares de manutenção:
- Limpe a válvula e a área circundante mensalmente
- Verifique se há vazamentos durante as inspeções de rotina
- Lubrifique as peças móveis de acordo com as recomendações do fabricante
- Substitua os filtros para manter o fluido limpo
- Calibre as configurações de fluxo anualmente ou conforme especificado
Sinais de que sua válvula precisa de atenção:
- Dificuldade em fazer ajustes
- Taxas de fluxo inconsistentes
- Ruídos incomuns durante a operação
- Vazamentos visíveis ou corrosão
- Comportamento errático do sistema
Cenários de aplicativos do mundo real
Equipamento de fabricação
O problema:A taxa de alimentação hidráulica da sua máquina CNC é inconsistente, causando mau acabamento superficial
A solução:Ajuste a válvula de controle de fluxo para manter velocidades de corte constantes, melhorando a qualidade do produto e a vida útil da ferramenta
Sistemas HVAC
O problema:Alguns quartos estão muito quentes, enquanto outros estão congelando
A solução:Equilibre o fluxo de água através dos circuitos de aquecimento/resfriamento ajustando as válvulas de controle de zona
Elevadores e Prensas Hidráulicas
O problema:Movimentos bruscos ou operação lenta que afetam a produtividade
A solução:Ajuste o controle de fluxo para obter velocidades suaves e consistentes que atendam aos requisitos do seu processo
Embora muitos ajustes de válvula possam ser feitos pelos operadores, chame um profissional quando: A válvula fizer parte de um sistema de segurança crítico, você não tiver certeza sobre os procedimentos adequados, o sistema usar fluidos perigosos, várias válvulas precisarem de ajustes coordenados ou você encontrar problemas inesperados durante o ajuste.
Conclusão
Ajustar corretamente as válvulas de controle de fluxo é uma habilidade que melhora com a prática. Comece com pequenos ajustes, priorize a segurança e não apresse o processo. Lembre-se de que cada sistema é diferente, portanto, o que funciona para um aplicativo pode precisar de modificação para outro.
A chave para o sucesso é compreender o tipo específico de sua válvula, seguir os procedimentos de segurança e padrões industriais adequados e fazer ajustes graduais enquanto monitora o desempenho do sistema. Com paciência e atenção aos detalhes, você poderá otimizar o desempenho do seu sistema e prolongar a vida útil do seu equipamento.
Mantenha este guia à mão para referência e não hesite em consultar o manual do seu sistema ou entrar em contato com um profissional quando não tiver certeza sobre qualquer procedimento. O ajuste adequado da válvula é um investimento na confiabilidade e eficiência do seu sistema.
Lista de verificação de referência rápida
Antes de começar:
- ☑ Sistema desligado e despressurizado
- ☑ Equipamentos de segurança ligados
- ☑ Ferramentas reunidas
- ☑ Caudal alvo identificado
Durante o ajuste:
- ☑ Apenas pequenas alterações incrementais
- ☑ Monitore fluxo e pressão
- ☑ Permitir que o sistema se estabilize
- ☑ Configurações de gravação
Após o ajuste:
- ☑ Configurações bloqueadas
- ☑ Sistema testado em condições normais
- ☑ Desempenho documentado
- ☑ Manutenção programada
Lembre-se: Em caso de dúvida, consulte um técnico experiente ou o fabricante da válvula para obter orientações específicas para o seu sistema. Consulte sempre os padrões ANSI, ISA e ISO aplicáveis para seu tipo de válvula e aplicação específicos.
Referências
- Sociedade Internacional de Automação (ISA). ISA 75.05.01-2016: Terminologia de Válvula de Controle.
- Investigação sobre as características dinâmicas de uma nova válvula de controle de fluxo hidráulico de água de alta pressão. Máquinas, 2024.
- Padrões de válvulas - American National Standards Institute (ANSI), International Organization for Standardization (ISO) e International Society of Automation (ISA).
- Série ISA-75 de Normas para Válvulas de Controle. Sociedade Internacional de Automação.
- Válvulas hidráulicas digitais: avanços na pesquisa, Hélio, 2024,
- Válvula de Controle de Fluxo Hidráulico com Alívio - Manual de Instruções. Poder Fluido Delavan.
- Cavitação em Válvulas de Controle - Visão Geral Técnica. CLA-VAL, 2020.
- Cavitação em Válvulas de Controle. Soluções de automação Emerson.
- Cavitação da válvula de controle e prevenção de ruído. Corporação Valin.
- Como prevenir a cavitação em válvulas de controle borboleta. Blog da ISA, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, JF "Impedir que a cavitação destrua as guarnições da válvula de controle." Valve World Magazine, 2018. Referência à norma IEC 60534-8-4.
- Melhoria da estrutura e otimização de parâmetros da válvula de controle de microfluxo. Relatórios Científicos, 2023.
