As vantagens da válvula borboleta são estrutura simples, preço baixo e fácil ajuste. Através da cooperação de longo prazo com a Rexroth, a Huade Hydraulic absorveu tecnologia avançada. Após desenvolvimento a longo prazo, seus produtos são compatíveis com marcas de primeira linha em termos de desempenho e qualidade. O preço desta válvula borboleta MG é mais razoável.
|
Dados técnicos (para aplicações fora destes parâmetros consulte-nos!) |
|||||||
|
Tamanho |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Fluxo máximo (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Pressão (MPa) |
até 31,5 |
||||||
|
Pressão de fissuração (MPa) |
0,05 (Tipo MK) |
||||||
|
Fluido de pressão |
Óleo mineral ou éster de fosfato |
||||||
|
Faixa de viscosidade (mm²/s) |
10 a 800 |
||||||
|
Faixa de temperatura do fluido de pressão (℃) |
-30 a +80 |
||||||
Características:
▶ Adequado para montagem direta em linha
▶ Dependente da pressão e da viscosidade
Aplicativo:
Esta válvula é uma válvula borboleta tubular instalada diretamente na tubulação. A porta do acelerador da válvula adota uma estrutura de ranhura triangular axial e possui 7 especificações e duas roscas de conexão. É usado para controlar a velocidade do atuador.
Os tipos de válvula MG são válvulas borboleta dependentes de pressão e viscosidade.

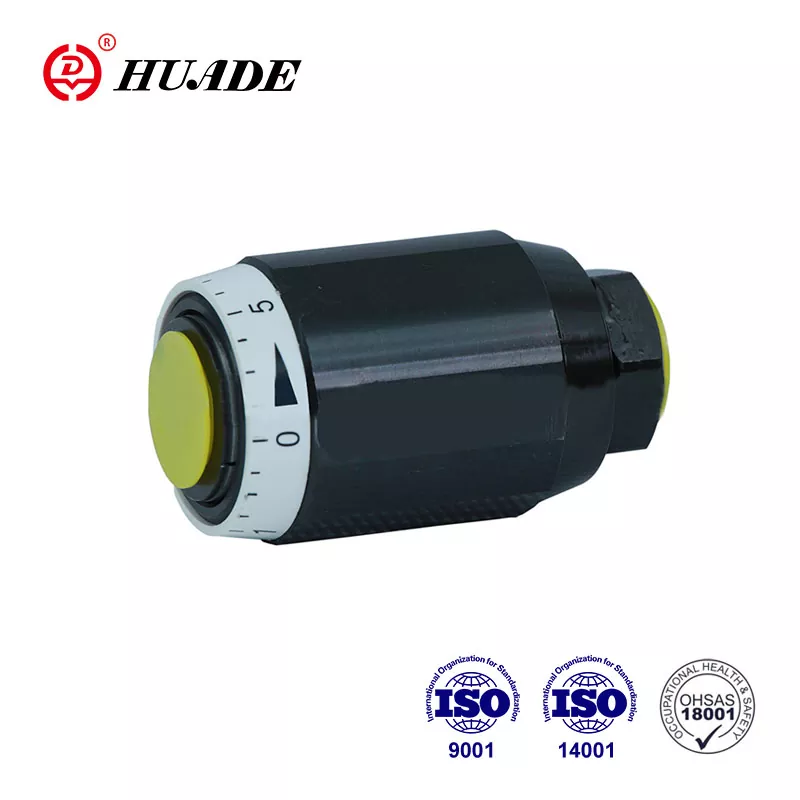

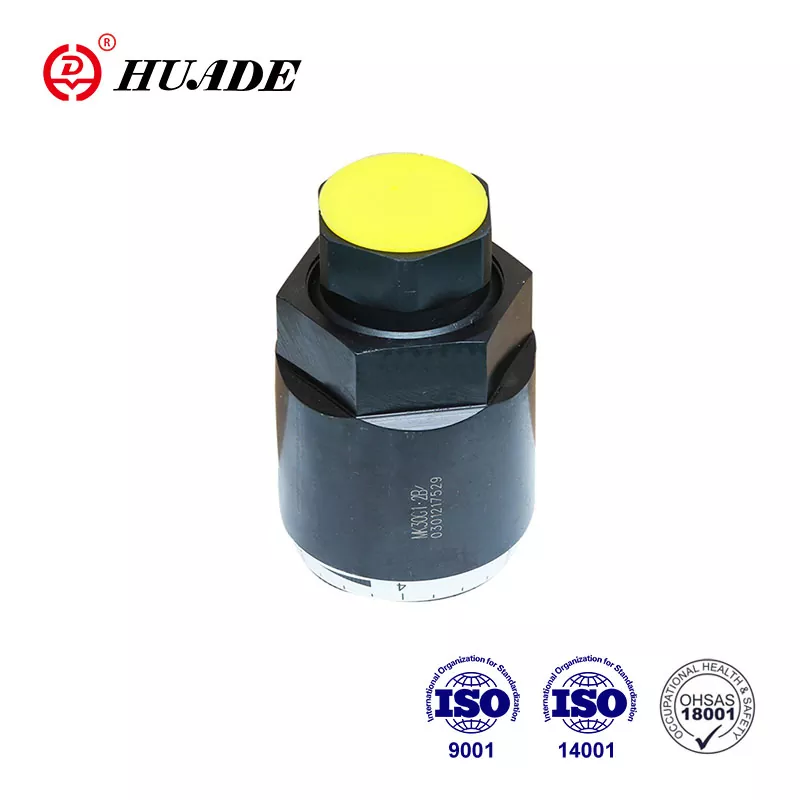

Tipo MG (válvula borboleta)
Esta válvula estrangula em ambas as direções do fluxo. O fluido flui através da perfuração lateral até o ponto de estrangulamento. Esta é formada entre o alojamento (2) e a manga ajustável (1). A seção transversal do acelerador pode ser variada continuamente girando a luva ajustável (1).
estrutura da válvula borboleta tipo MG
Símbolos da válvula borboleta tipo MG
