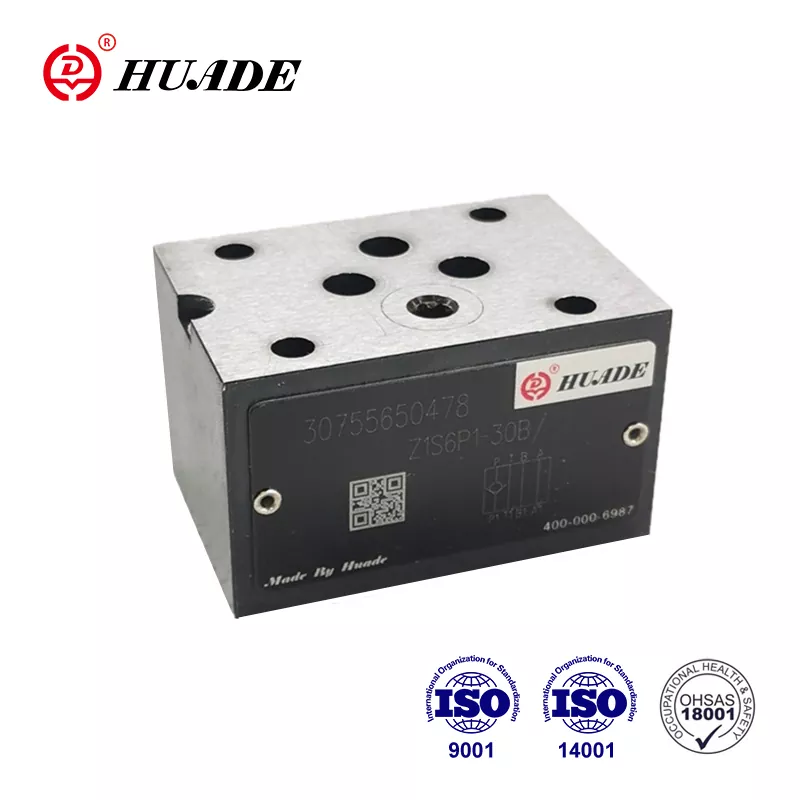

Como fabricante líder de tecnologia de controle e transmissão hidráulica na China, a Huade incorporou tecnologia de ponta da Rexroth. A válvula de retenção Huade® Z1S pode substituir completamente a série Z1S oferecida pela Rexroth. É econômico. Huade passou ISO9001, ISO14001 e ISO45001. A válvula de cartucho Huade® Z1S tem desempenho confiável. É uma antiga marca nacional na China. É mais avançado em tecnologia e mais durável que os produtos similares desta linha.
|
Dados técnicos (para aplicações fora destes parâmetros consulte-nos!) |
||
|
Tamanho |
6 |
10 |
|
Fluxo máximo (L/min) |
40 |
100 |
|
Pressão máxima de operação (MPa) |
para 31,5 |
|
|
Pressão de rachadura |
Veja curvas características |
|
|
Fluido de pressão |
Óleos minerais (para vedação NBR) ou |
|
|
Faixa de temperatura do fluido de pressão (℃) |
-30~+80 |
|
|
Faixa de viscosidade (mm2/s) |
2,8 a 500 |
|
|
Peso (Kg) |
0.8 |
2.3 |
Características:
▶ Válvula de placa sanduíche para uso em montagens de empilhamento vertical
▶ 8 funções de isolamento diferentes
Aplicativo:
Esta placa sanduíche de válvula de retenção tipo Z1S é usada para instalação de empilhamento vertical.
4.Funções, seção, símbolos da placa sanduíche da válvula de retenção Z1S
A válvula Z1S é uma válvula de retenção de operação direta em design de placa sanduíche. É utilizado para o fechamento sem vazamentos em uma direção e permite o fluxo livre na direção contrária. Este tipo de válvula possui uma vedação metálica entre o gatilho (3) e o alojamento (1). As válvulas de retenção do tipo Z1S são especialmente adequadas para aplicações com pressões de operação acima de 10,0 MPa e velocidades de fluxo superiores a 4 m/s.
1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.
2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.
3. Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.
4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.
5. A rugosidade da superfície ligada à válvula é necessária para 0,8.
6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
