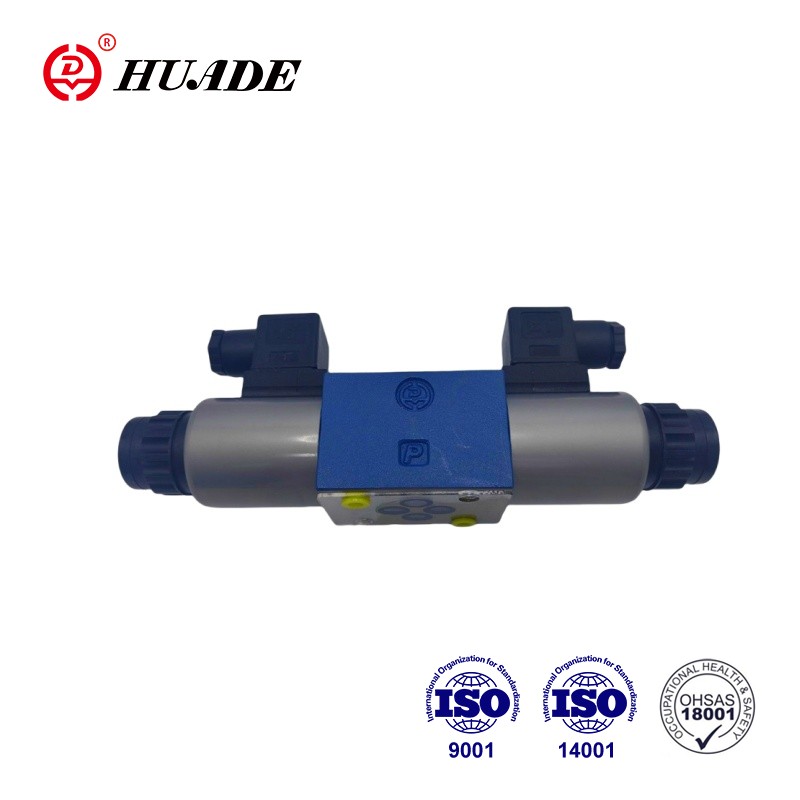

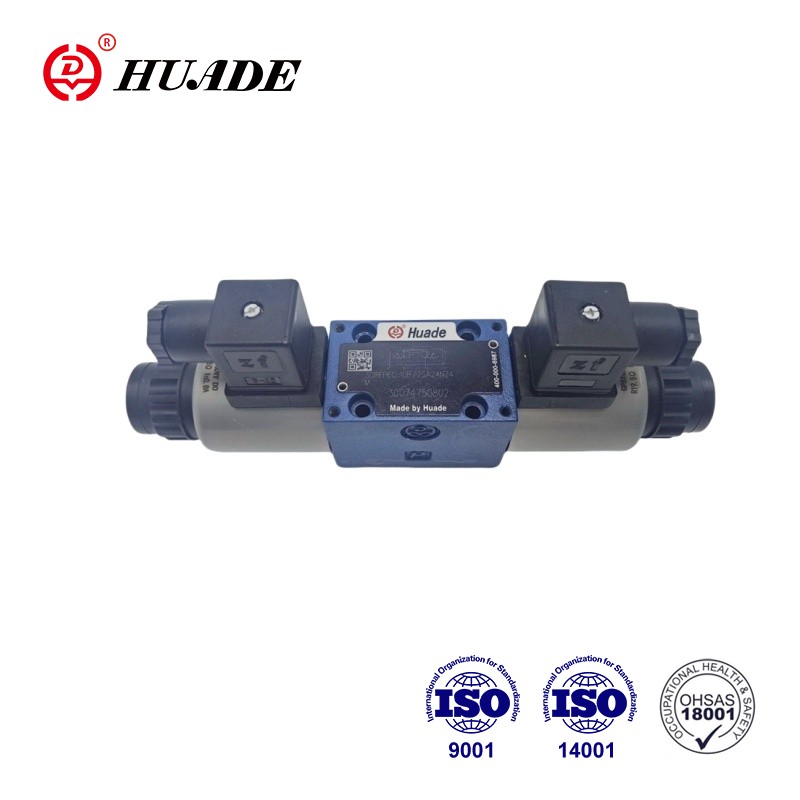

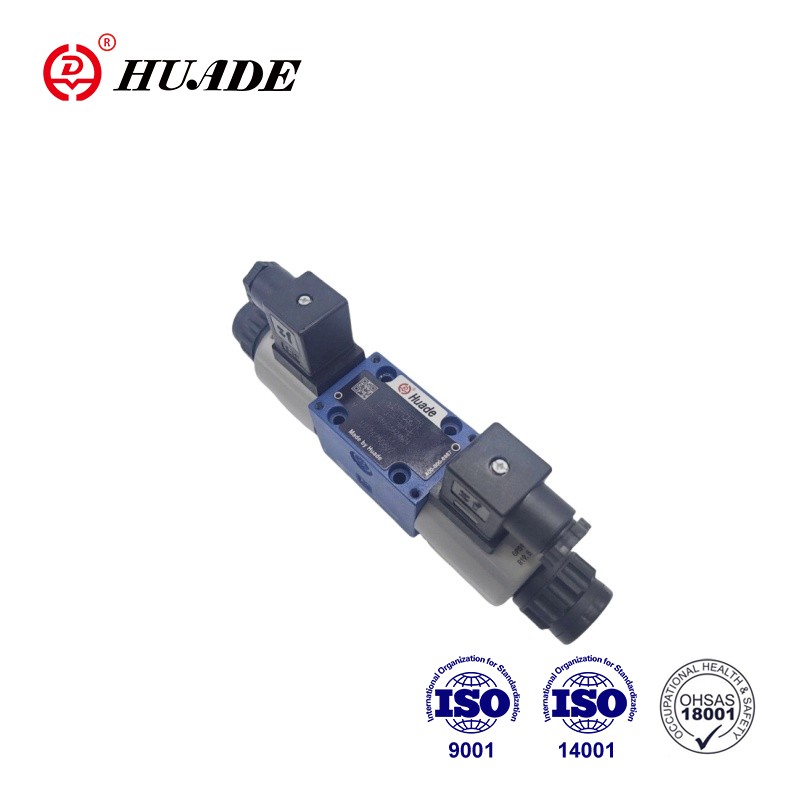

Válvula de redução de pressão proporcional 3drep 6b
• Recursos do produto: carretel de controle centrado na mola • Especificações: Série 3DREP 6B da válvula de redução de pressão proporcional, • Aplicações: petróleo, produtos químicos, farmacêuticos
O tipo de válvula reduzindo a pressão de 3 vias 3DREP 6B é diretamente acionado por solenóides proporcionais. Eles convertem um sinal de entrada elétrica em um sinal de saída de pressão proporcional. Os solenóides proporcionais são solenóides DC de pino úmido controláveis com rosca central e bobina removível. Os solenóides são controlados opcionalmente por meio de eletrônicos de controle externo.
Parâmetro do produto da válvula de redução de pressão proporcional 3drep 6b
Hidráulico
Pressão operacional (MPA)
Porta p
10, se o excesso 10, então instale a válvula, tipo ZDR6DP ..- 30B/... na porta de entrada
Porta t
3
Max.flow (l/min)
15 (∆P = 5mpa)
Grau de contaminação (um)
Recomendação de filtro com uma taxa de retenção mínima de β10≥ 75
Histerese (%)
≤3
Precisão de repetibilidade (%)
≤1
Sensibilidade à resposta (%)
≤1
Extensão de reversão (%)
≤1
Fluido de pressão
Óleo mineral (para vedação NBR), éster de fosfato (para selo FPM)
Faixa de viscosidade (mm2/s)
2,8 a 380
Faixa de temperatura do fluido de pressão (° C)
-20 a +70
Instalação
Opcional, de preferência horizontal
Peso (kg)
Tipo C: 2.6; Tipo A.B: 1.5
Elétrico, solenóide
Tensão de fornecimento
DC24V
Corrente nominal por solenóide (a)
0.8
Max.Current por solenóide (a)
≤0,02
Resistência à bobina solenóide (ω)
Valor frio a 20 ° C
19.5
Máx. valor caloroso
28.8
Estado de trabalho
contínuo
Temperatura da condição (° C)
~+50
Temperatura da bobina (° C)
~+150
Proteção para DIN40 050
IP65
Conexões elétricas
3drep
com plugue de componente para DIN43650-AM2 Plug-in Connector para DIN 43 650-AF2/PG11
3drepe
com plugue de componente para e DIN43563-AM6-3 Conector de plug-in E DIN43563-BF6-3/PG11
Recurso do produto e aplicação da válvula de redução de pressão proporcional 3drep 6b
Características:
▶ Válvulas proporcionais diretamente controladas para o controle da pressão e direção de um fluxo
▶ Atualizado por solenóides proporcionais com rosca central e bobina removível
▶ Stool de controle centrado na mola
Aplicativo:
A válvula reduzida por pressão proporcional de três vias 3DREP 6B é amplamente utilizada em equipamentos de produção em indústrias de petróleo, química, farmacêutica e outras.
Particularidades de função e válvula de pressão proporcional Redução da válvula 3drep 6b
◆Projeto:
A válvula é composta principalmente de:
Habitação (3) com superfície de montagem
Spool de controle (5) e (6) e (4)
Solenóides (1 e 2) com fio de controle
◆Função:
Com os solenóides (1 e 2), desenergizados, o carretel de controle (5) é mantido em sua posição central por molas de compressão.
O carretel de controle (2) é acionado diretamente quando um dos solenóides é energizado.
Por exemplo energizando o solenóide "A" (1)
→ O carretel de medição de pressão (5) e o carretel de controle (4) se movem para a direita na proporção do sinal de entrada elétrica.
→ A conexão de P a B e A a T é via seções transversais de orifício com características progressivas de fluxo
◆De-energização do solenóide (1)
→ O carretel de controle (4) é devolvido à sua posição central pelas molas de compressão
Na posição do meio, as conexões A e B a T estão abertas; portanto, o fluido de pressão pode fluir livremente para o tanque. É possível que as substituições das mãos opcionais sejam possíveis para mover o carretel de controle (4) sem energizar o solenóide.
●Atenção!
O uso não intencional da substituição da mão pode causar movimento de máquina descontrolado!
Símbolos de pressão proporcional Redução da válvula 3drep 6b
