O que é uma válvula de duas vias em um sistema hidráulico?

Os sistemas hidráulicos são a espinha dorsal de inúmeras aplicações industriais, desde equipamentos de construção e máquinas de fabricação a sistemas aeroespaciais e componentes automotivos. No coração desses sistemas, encontra -se uma rede de válvulas que controlam o fluxo, a pressão e a direção do líquido hidráulico. Entre esses componentes críticos, a válvula de duas vias é um dos elementos mais fundamentais, porém essenciais, no design do circuito hidráulico.

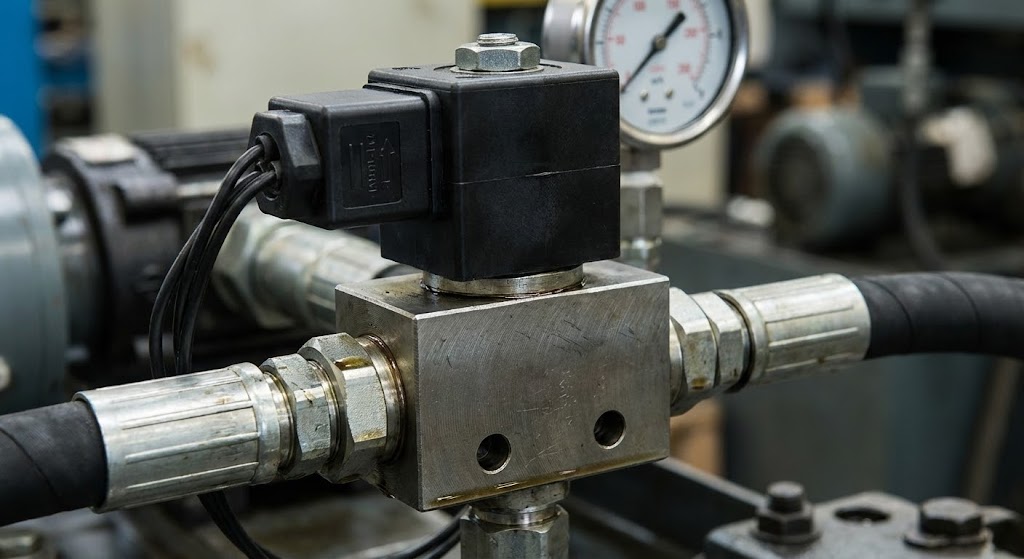

O que é aVálvula de 2 vias?

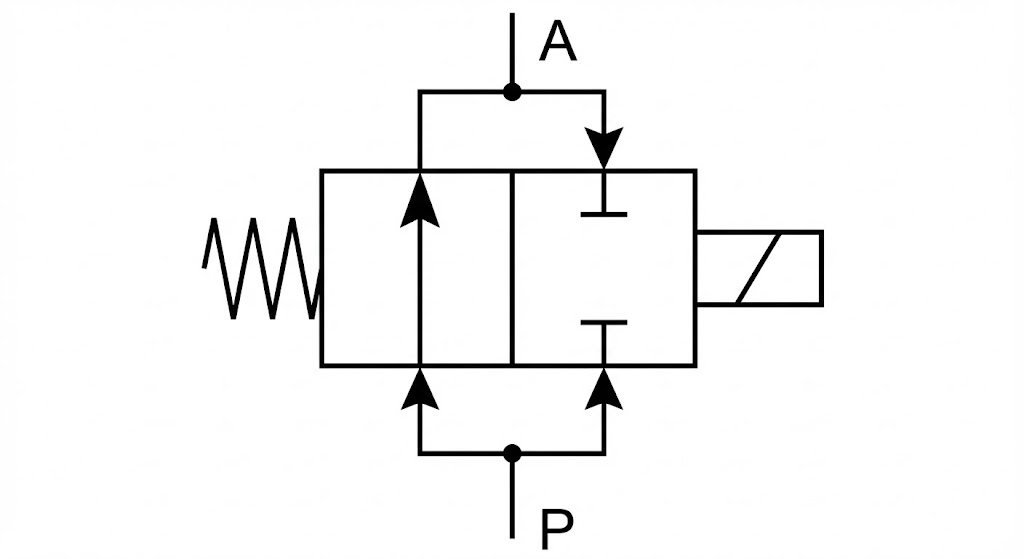

Uma válvula de duas vias, também conhecida como válvula de duas portas, é um componente hidráulico simples, mas crucial, que controla o fluxo de fluido através de um único caminho de fluxo. Ao contrário das válvulas multi-portas mais complexas, uma válvula de duas vias possui exatamente dois pontos de conexão: uma porta de entrada e uma porta de saída. Esse design simples o torna a solução perfeita para aplicações básicas de controle de fluxo, onde você precisa permitir ou bloquear completamente o fluxo do fluido.

O princípio fundamental por trás de uma válvula de duas vias é a operação binária-está totalmente aberta ou totalmente fechada. Quando aberto, o líquido hidráulico pode fluir livremente da entrada para a saída. Quando fechado, a válvula cria uma vedação completa, impedindo qualquer movimento de fluido através do sistema. Essa funcionalidade liga/desliga torna as válvulas bidirecionais indispensáveis para aplicações que requerem controle preciso do fluxo e isolamento do sistema.

Como as válvulas de duas vias funcionam em sistemas hidráulicos

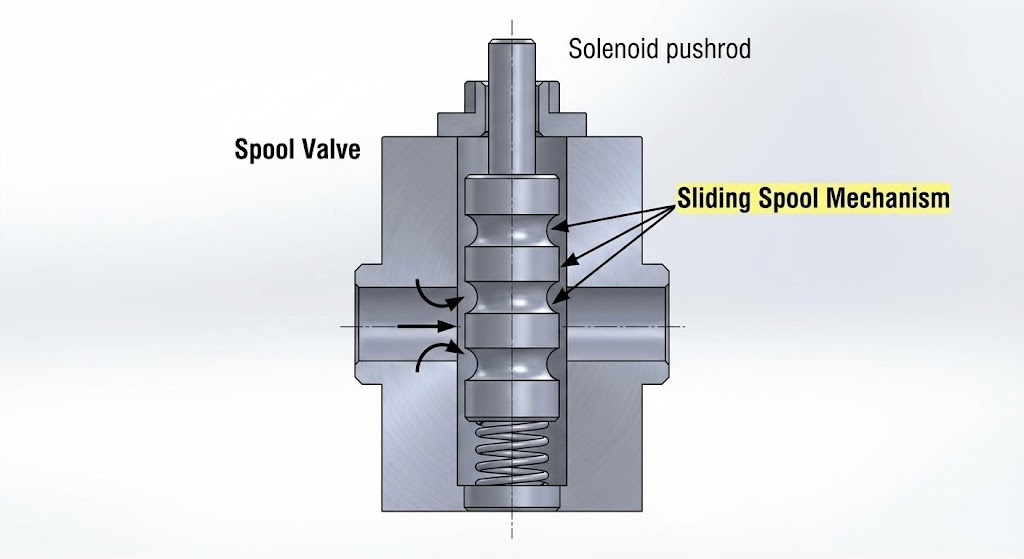

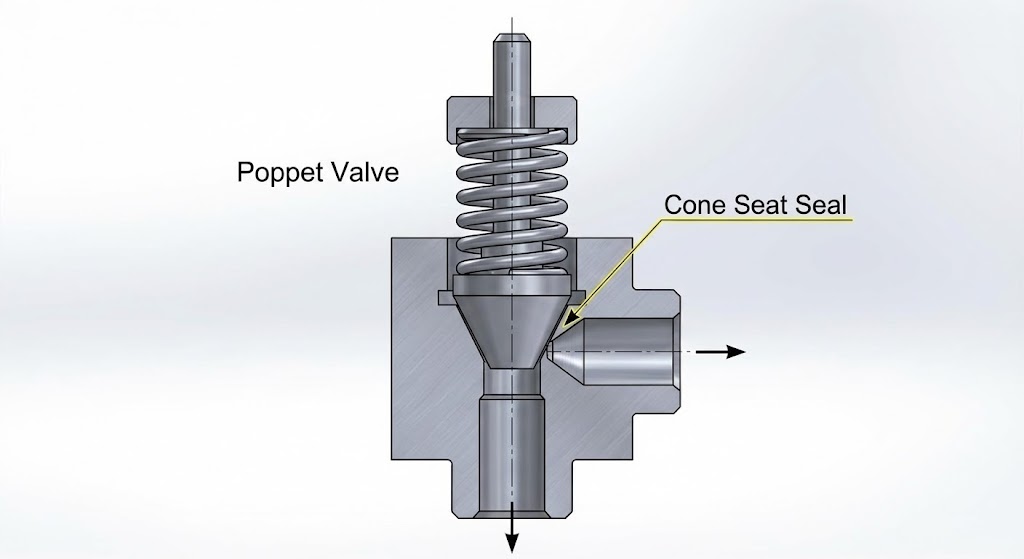

A operação de uma válvula de duas vias depende de seu mecanismo interno, que normalmente envolve um elemento móvel, como um poppet, bola ou spool. Quando a válvula recebe um sinal de atuação - manual, pneumático, hidráulico ou elétrico - esse elemento interno se move para abrir ou fechar o caminho do fluxo.

Na posição fechada, o elemento da válvula cria uma vedação apertada contra um assento de válvula, bloqueando efetivamente o fluxo do fluido. O selo deve ser robusto o suficiente para suportar a pressão operacional do sistema sem vazamento. Quando acionado para a posição aberta, o elemento da válvula se afasta do assento, criando uma passagem clara para que o fluido hidráulico flua.

As características do tempo de resposta e do fluxo de uma válvula bidirecional são fatores críticos no desempenho do sistema. As válvulas bidirecionais hidráulicas modernas são projetadas para fornecer recursos rápidos de comutação com queda de pressão mínima quando aberta, garantindo operação eficiente do sistema e controle preciso.

Tipos de válvulas de duas vias

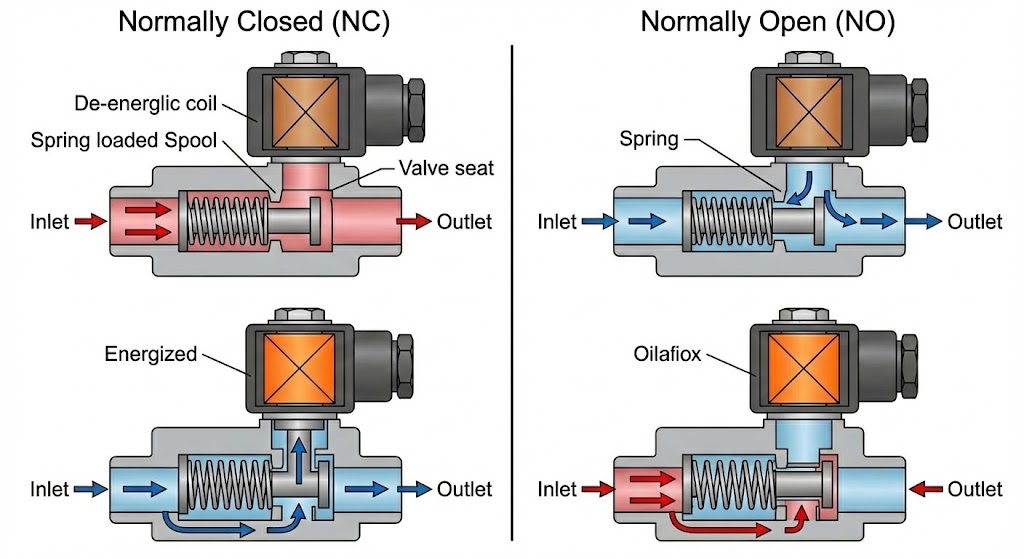

Normalmente aberto versus normalmente fechado

As válvulas bidirecionais são classificadas com base em seu estado padrão quando não são atuadas. As válvulas normalmente fechadas (NC) permanecem fechadas até que sejam ativadas, tornando -as ideais para aplicações de segurança onde o fluxo deve ser bloqueado por padrão. As válvulas normalmente abertas (não) permitem o fluxo em seu estado de repouso e fecham quando ativadas, adequadas para aplicações onde o fluxo contínuo é a norma.

Métodos de atuação

Válvulas de duas vias manuais: operadas manualmente através de alavancas, botões ou botões. Eles são comumente usados em aplicações em que a intervenção humana é necessária para o controle do sistema.

Válvulas operadas por solenóides: válvulas controladas eletricamente que usam força eletromagnética para acionar o elemento da válvula. Eles oferecem tempos de resposta rápidos e podem ser facilmente integrados aos sistemas de controle automatizados.

Válvulas operadas por piloto: Essas válvulas usam pressão hidráulica para acionar o elemento principal da válvula, tornando-as adequadas para aplicações de alta pressão, onde a operação direta do solenóide pode ser impraticável.

Válvulas pneumáticas: acionada por ar comprimido, essas válvulas são frequentemente usadas em ambientes onde componentes elétricos podem representar riscos de segurança.

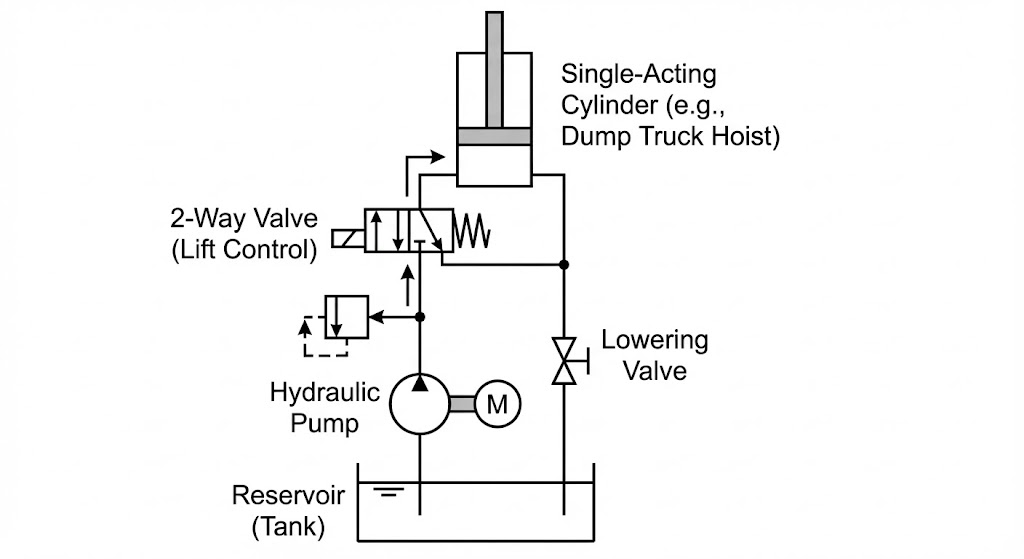

Aplicações em sistemas hidráulicos

As válvulas bidirecionais desempenham inúmeras funções críticas em várias aplicações hidráulicas:

Um dos usos primários das válvulas bidirecionais é o isolamento do sistema. Eles podem desligar completamente o fluxo hidráulico para ramos específicos do circuito, permitindo o trabalho de manutenção ou procedimentos de desligamento de emergência. Em equipamentos hidráulicos móveis, como escavadeiras ou guindastes, as válvulas de duas vias fornecem funções de segurança cruciais, isolando movimentos perigosos quando os operadores estão realizando manutenção.

Enquanto as válvulas bidirecionais são principalmente dispositivos ON/OFF, eles desempenham um papel vital nas estratégias de controle de fluxo. Ao andar de bicicleta rapidamente entre as posições abertas e fechadas, eles podem efetivamente regular as taxas de fluxo médias nos sistemas de controle de modulação de largura de pulso (PWM). Essa técnica é cada vez mais comum nos sistemas hidráulicos modernos que buscam maior eficiência e controle preciso.

Suporte de controle direcional

Em combinação com outras válvulas, as válvulas de duas vias contribuem para esquemas complexos de controle direcional. Eles podem isolar atuadores específicos ou galhos de circuito, permitindo que outras válvulas direcionais operem de maneira mais eficaz e segura.

Alívio de pressão e segurança

As válvulas especializadas de alívio de pressão de duas vias protegem os sistemas hidráulicos de condições de pressão excessiva. Essas válvulas permanecem fechadas sob pressões operacionais normais, mas abrem automaticamente quando a pressão do sistema excede os limites de segurança, direcionando o excesso de fluido de volta ao reservatório.

Vantagens das válvulas bidirecionais

A simplicidade das válvulas bidirecionais traz várias vantagens significativas ao projeto do sistema hidráulico:

Confiabilidade: com menos peças móveis do que as válvulas de várias portas, as válvulas bidirecionais geralmente oferecem excelente confiabilidade e longevidade. Seu design simples reduz a probabilidade de falha mecânica e torna a manutenção direta.

Eficácia de custo: O design básico e a simplicidade de fabricação de válvulas bidirecionais as tornam altamente econômicas em comparação com os tipos de válvulas mais complexos. Essa acessibilidade os torna atraentes para aplicações onde as restrições orçamentárias são importantes.

Resposta rápida: Muitas válvulas de duas vias, principalmente versões operadas por solenóides, oferecem tempos de comutação extremamente rápidos. Essa capacidade de resposta rápida é crucial em aplicações que requerem tempo e controle precisos.

Desligamento apertado: Quando projetado e mantido adequadamente, as válvulas de duas vias fornecem excelentes recursos de vedação, impedindo o vazamento interno que poderia comprometer a eficiência ou a segurança do sistema.

Versatilidade: Apesar da simplicidade, as válvulas bidirecionais podem ser adaptadas a inúmeras aplicações por meio de vários métodos, materiais e configurações de atuação.

Considerações de seleção

A escolha da válvula de duas vias correta para uma aplicação hidráulica requer uma consideração cuidadosa de vários fatores:

Classificação de pressão: A válvula deve ser capaz de lidar com a pressão operacional máxima do sistema com margem de segurança adequada. A sub-classificação pode levar a falhas da válvula e riscos potenciais de segurança.

Capacidade de fluxo: o coeficiente de fluxo da válvula (CV) deve ser suficiente para lidar com a taxa de fluxo necessária sem queda de pressão excessiva. As válvulas de tamanho inferior podem criar gargalos do sistema e reduzir a eficiência.

Tempo de resposta: aplicativos que requerem troca rápida precisam de válvulas com características rápidas de resposta. O método de atuação influencia significativamente o tempo de resposta.

Ambiente operacional: fatores como temperatura, níveis de contaminação e vibração afetam a seleção da válvula. Ambientes agressivos podem exigir materiais especializados ou recursos de proteção.

Integração de controle: o método de atuação da válvula deve ser compatível com a arquitetura de controle do sistema. Os sistemas modernos geralmente requerem válvulas com recursos de feedback eletrônico.
