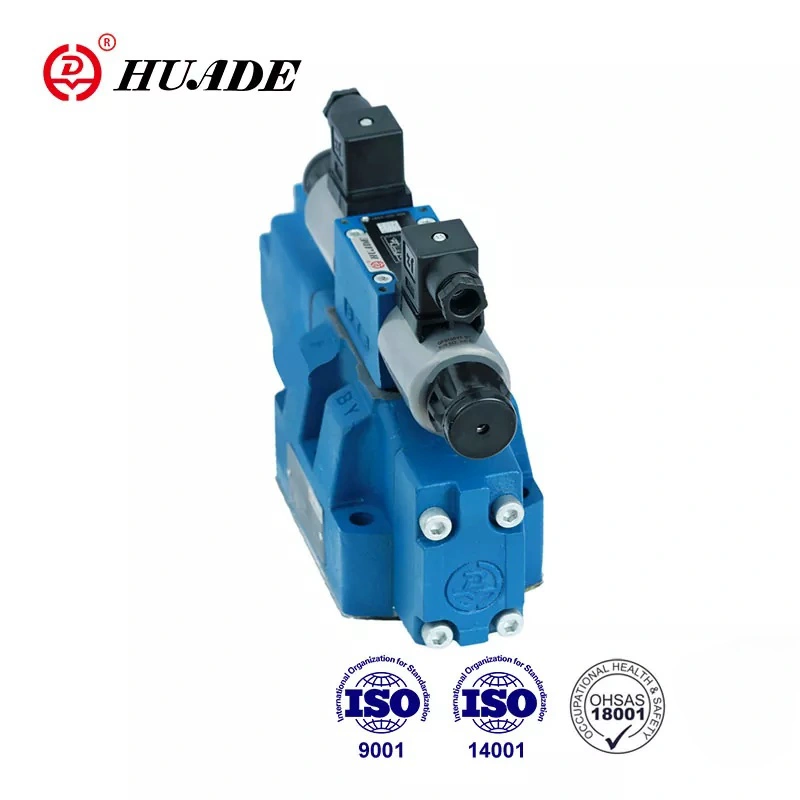

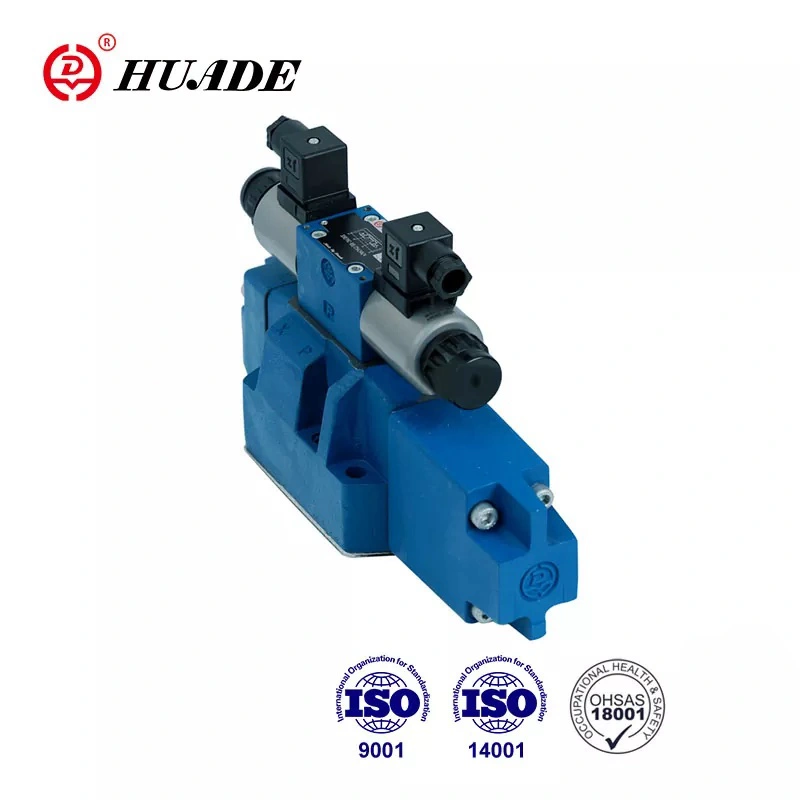

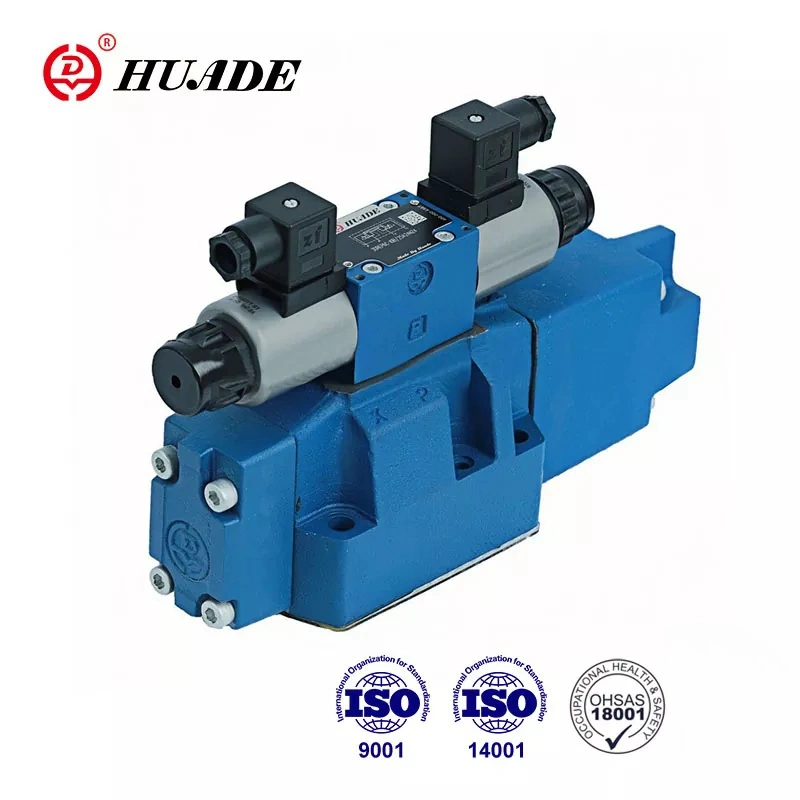

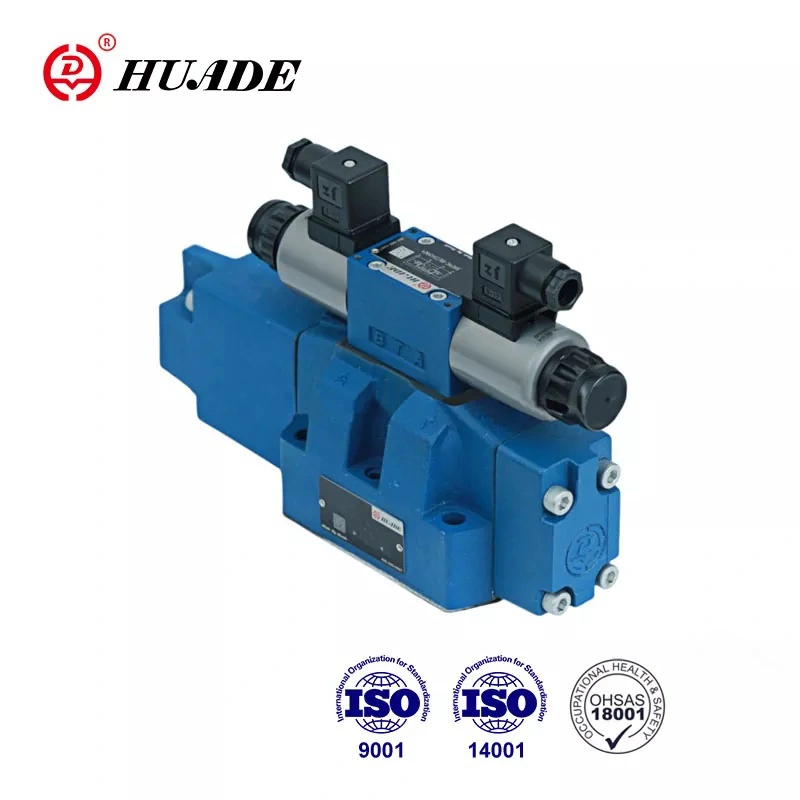

A válvula direcional proporcional 4WRZ adota conexão de placa, que possui o mesmo tamanho de conexão que a válvula reversora comum de mesmo diâmetro. É fácil de instalar e depurar. A válvula principal da válvula proporcional Huade® 4WRZ é centrada na mola. O núcleo da válvula principal não apresenta desvio, alta repetibilidade e boa confiabilidade. A válvula tem certificação CE.
|
Dados hidráulicos |
|||||
|
tamanho |
10 |
16 |
25 |
32 |
|
|
pressão da válvula piloto (MPa) |
fornecimento externo de óleo piloto |
3 a 10 |
|||
|
fornecimento de óleo piloto interno |
Até 10 (mais de 10 devem instalar ZDR6DP2-30B/75YM) |
||||
|
Pressão da válvula principal (MPa) |
31.5 |
35 |
|||
|
Pressão de retorno (MPa) |
porta T (retorno de óleo piloto externo) |
31.5 |
25 |
15 |
|
|
porta T (retorno de óleo piloto interno) |
3 |
||||
|
Porta Y |
3 |
||||
|
Volume de óleo piloto (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Fluxo de óleo piloto na porta X ou Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Fluxo através da válvula principal (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histerese (L/min) |
6 |
||||
|
Repetibilidade (%) |
3 |
||||
|
grau de contaminação (㎛) |
≤20 |
||||
|
Fluido |
Óleo mineral (para vedação NBR). Éster fosfato (para vedação FPM) |
||||
|
Faixa de viscosidade (mm²/s) |
2,8 a 380 |
||||
|
Faixa de temperatura do fluido (℃) |
-20 a +70 |
||||
|
Posição de montagem |
opcional |
||||
|
Peso (kg) |
válvula com um solenóide |
7.4 |
12.7 |
17.5 |
41.8 |
|
válvula com dois solenóides |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Dados elétricos |
||
|
Tipo de fornecimento |
CC |
|
|
Corrente nominal do solenóide (A) |
0.8 |
|
|
Resistência da bobina (Ω) |
frio (a 20°C) 19,5; válvula máx., quente 28,8 |
|
|
Temperatura ambiente (℃) |
50 |
|
|
Temperatura da bobina (℃) |
150 |
|
|
Ciclo de trabalho |
Contínuo |
|
|
Corrente piloto (A) |
0.02 |
|
|
Isolamento |
IP65 |
|
|
Associado |
Com 1 tempo de rampa |
VT-3000S30 |
|
Com 5 tempos de rampa |
VT3006S30 |
|
|
Conexão elétrica |
Conexão de plugue |
|
Características:
▶ Válvula proporcional piloto WRZ
▶ Para montagem em subplaca
▶ Para o controle da direção e da vazão de um fluido hidráulico
▶ Mola centrada. Sem desvio do carretel
▶ Baixa queda de pressão nas áreas de controle
▶ Válvula e controle eletrônico de uma única fonte
▶ Operação proporcional do solenóide
▶ Padrão de portabilidade conforme DIN 24 340 forma A, ISO4401 e CETOP-RP121H
Aplicativo:
A válvula direcional proporcional tipo 4WRZ é amplamente utilizada em vários setores, como máquinas-ferramentas, metalurgia, indústria leve, mineração, engenharia, etc.
As válvulas do tipo 4WRZ... são válvulas de 4 vias operadas por meio de solenóides proporcionais. Eles controlam a direção e a vazão do fluido hidráulico.
Consistem basicamente na válvula piloto (3), na válvula principal (7) com o carretel principal (8) e na mola de centralização (9).
Se o solenóide 'B' estiver energizado, o carretel piloto (4) é movido para a direita. O óleo piloto é então alimentado internamente pela porta P ou 'externamente' pela porta X através da válvula piloto (3) na câmara de pressão (10 ) e move o carretel principal (8) a uma distância proporcional à intensidade da corrente elétrica. As ranhuras de estrangulamento no carretel principal abrem progressivamente com o aumento da corrente, controlando assim o fluxo de fluido hidráulico para as portas do atuador.
Quando o sinal elétrico é desligado, tanto o carretel piloto (4) quanto o carretel principal (8) retornam ao neutro independente do fornecimento de pressão de controle. Um operador manual de emergência permite o movimento da posição do carretel piloto sem energizar os solenóides
Estrutura da Válvula Direcional Proporcional 4WRZ
Válvula piloto
A válvula piloto é uma válvula redutora de pressão de 3 vias operada por solenóide proporcional (tipo 3DREP6). O inserto do acelerador é instalado nas portas A e B, mais detalhes consulte o texto de 3DREP6
Estrutura da válvula piloto tipo 3DREP6
Símbolo da Válvula Direcional Proporcional 4WRZ
