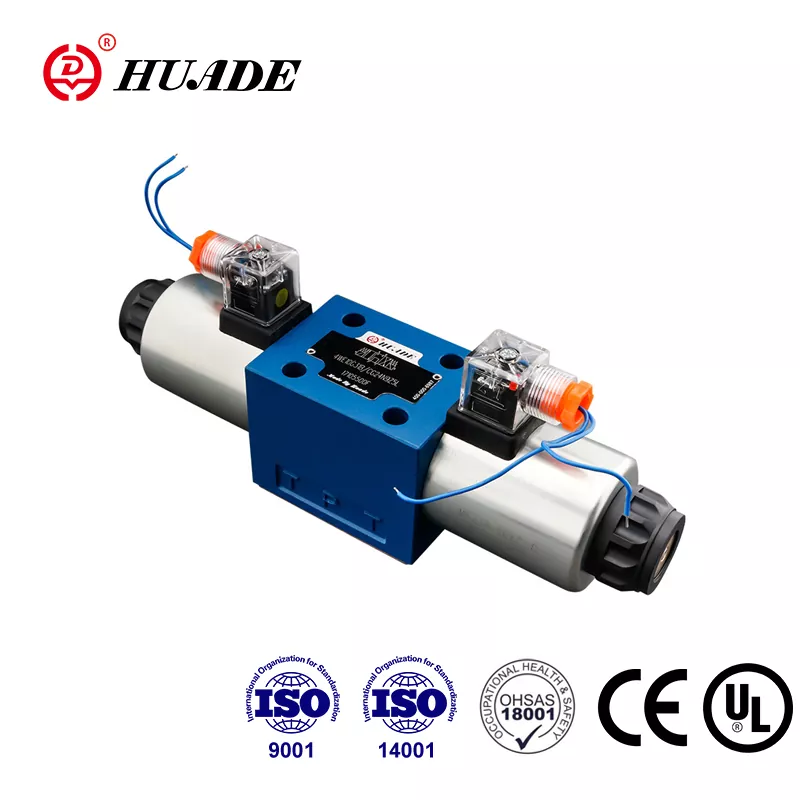

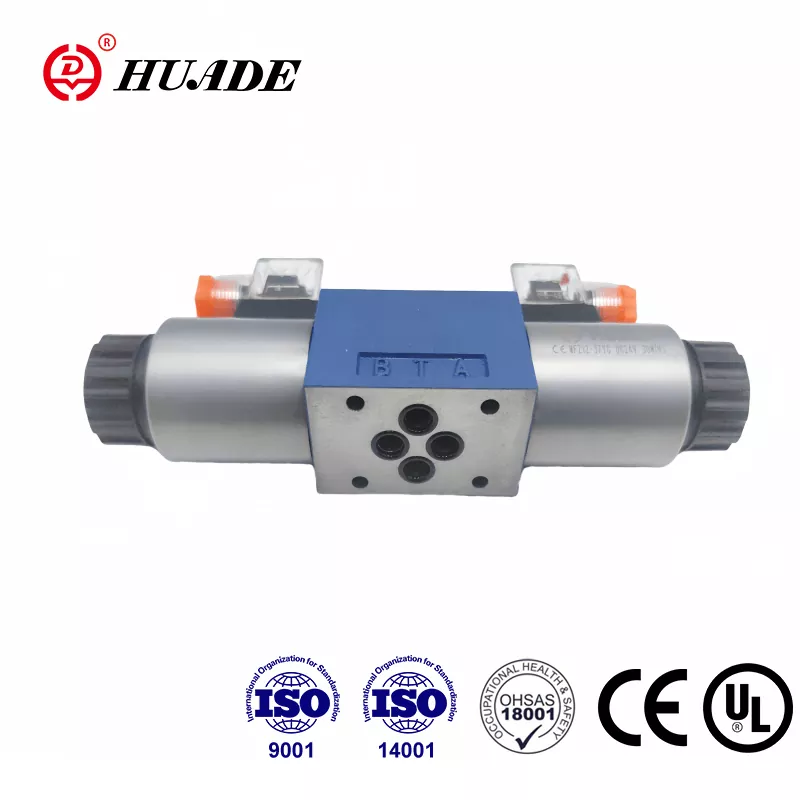

Válvula de controle direcional 4WE 10 D para Rexroth

A Beijing Huade Hydraulic foi fundada em 1979 e agora se tornou um grande grupo empresarial estatal especializado no projeto, fabricação e serviço de válvulas e equipamentos hidráulicos. A válvula de carretel direcional Huade® tipo 4WE 10 D é uma alternativa acessível ao mesmo modelo oferecido pela Rexroth. A série de válvulas solenóides direcionais passou pelas certificações CE e UL. As válvulas serão embaladas em caixas padrão com etiquetas antifalsificação. A fábrica passou nas certificações do sistema de gestão da qualidade, gestão ambiental e gestão de saúde e segurança ocupacional. As válvulas direcionais hidráulicas Huade® são amplamente utilizadas em sistemas hidráulicos de lemes marítimos, sistemas de guindastes giratórios e sistemas hidráulicos de hélices de passo ajustável. Huade possui um enorme grupo de clientes na indústria naval.

Parâmetro do produto da válvula de controle direcional 4WE 10 D para Rexroth

Característica do produto da válvula de controle direcional 4WE 10 D para Rexroth

Características:

▶ Válvula de carretel direcional operada por solenóide direto como versão padrão

▶ Solenóides CC ou CA de pino úmido com bobinas removíveis

▶ Contorno perfeito

▶ As bobinas podem ser substituídas sem abrir a câmara estanque à pressão

▶ Escolha entre conexões elétricas centrais ou individuais

▶ Controle manual opcional

▶ Longa vida

▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H

Aplicativo:

4WE 10 D é uma válvula de carretel direcional operada por solenóide. Ele controla o início, a parada e a direção de um fluido.

Funções, Seção da Válvula de Controle Direcional 4WE 10 D para Rexroth

As válvulas direcionais são compostas basicamente pela carcaça (1), um ou dois solenóides (2), carretel de controle (3) e uma ou duas molas de retorno (4). Em repouso, o carretel de controle (3) é mantido em sua posição central ou inicial por meio de molas de retorno (4) (exceto no caso de carretéis de impulso). O carretel de controle (3) é operado por solenóides de pino úmido (2). A força do solenóide (2) atua no carretel de controle (3) e o move da posição de repouso até a posição final desejada. Isso permite o fluxo livre de P para A e de B para T ou de P para B e de A para T.

Ao desenergizar o solenóide (2), o carretel de controle (3) retorna à sua posição inicial pela mola de retorno (4).

O comando manual opcional (5) permite que o carretel de controle (3) seja movido sem que os solenóides sejam energizados.

Diagrama estrutural da série WE 10 30B

Aviso da Válvula de Controle Direcional 4WE 10

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar

3. Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser selecionados e utilizados de acordo com o parâmetro listado no livro de amostras

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
