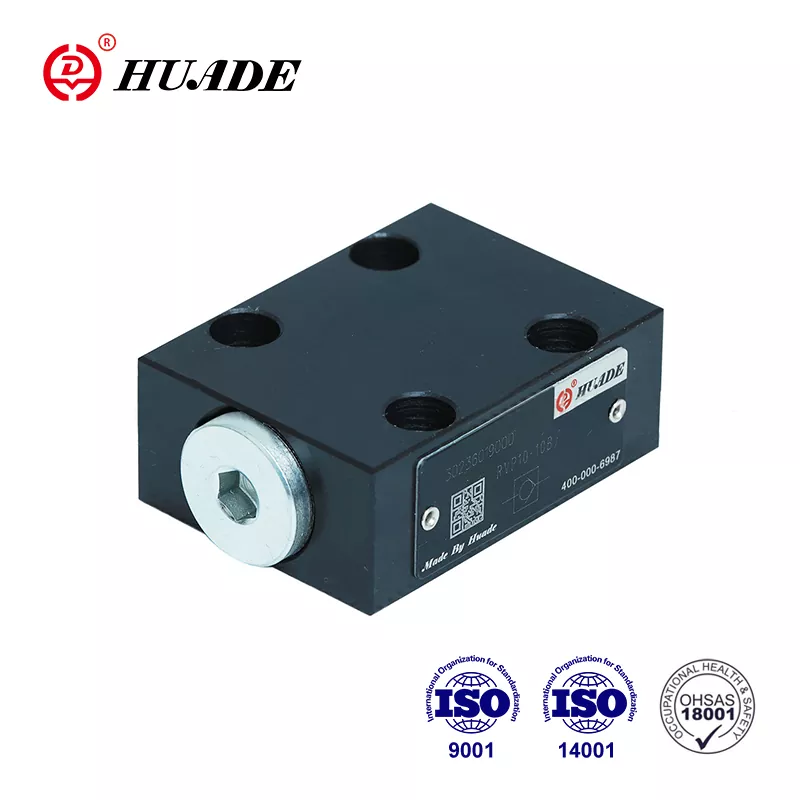

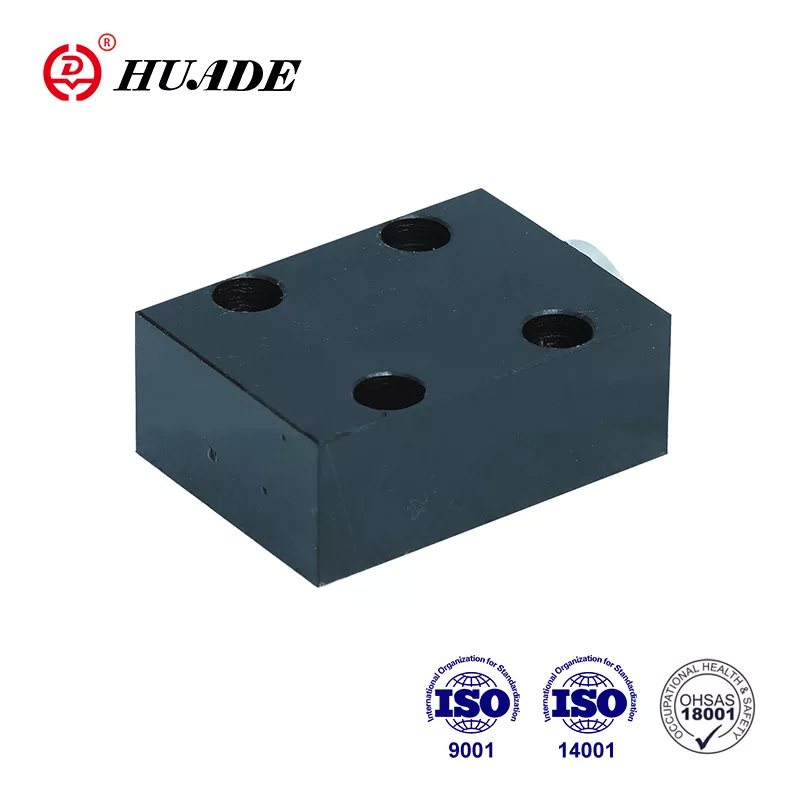

Válvula de retenção RVP 16

Como o principal fabricante da China de Tecnologia de Transmissão e Controle Hidráulica, a Huade tem cooperação com Rexroth por mais de 7 anos a partir de 1979. A Válvula de Verificação Huade® RVP 16 pode repparar completamente o RVP 16 de Rexroth. A mercadoria de Huade atende aos padrões internacionais, a saber, ISO9001, ISO14001 e OH SAS18001. A fábrica possui um bom sistema de inspeção para garantir a excelente qualidade de todos os produtos antes de deixar a fábrica. A válvula de retenção Huade® RVP 16 pode ser amplamente utilizada em máquinas de engenharia e construção, metalurgia, máquinas -ferramentas, proteção ambiental, construção naval, aeroespacial, transporte ferroviário, petróleo e petroquímico, indústria militar e outros campos. Esta é uma marca nacional bem conhecida na China.

Parâmetro do produto da válvula de retenção RVP 16

Recurso do produto e aplicação da válvula de retenção RVP 16

Características:

▶ Conexão de subplicação

▶ Fechamento sem vazamento em uma direção

Aplicativo:

A válvula de retenção RVP 16 é usada principalmente na saída da bomba como uma válvula de pressão traseira e válvula de desvio.

Detalhes da produção da válvula de retenção RVP 16

É uma estrutura de válvula poppet com pequena perda de pressão. O diagrama de símbolos e estrutura são os ilustrados abaixo. Esta válvula de retenção RVP 16 possui a tarefa de, de preferência, fechando um vazamento livre de vazamento em uma direção e para permitir o fluxo livre na direção oposta. Compreende basicamente o alojamento (1), a mola de compressão Poppet (2) (3) e o assento da mola (4). O golpe do poppet (2), que é guiado em seu diâmetro externo, é limitado por uma parada mecânica. A mola de compressão embutida (3) suporta o movimento de fechamento. Além disso, a mola de compressão (3) mantém o poppet (2) na posição fechada, mesmo quando não há fluxo através da válvula.

Símbolo

Diagrama de estrutura

①Shousing ②poppet ③spring ④spring sede

Aviso da válvula de retenção RVP 16

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar

3. Produtos sem subplicação ao sair da fábrica, se precisar deles, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
