Quando você precisa de controle preciso de fluxo em sistemas hidráulicos compactos, a placa sanduíche com válvula de retenção Z2S 10 oferece uma solução confiável. Esta válvula de retenção operada por piloto da Bosch Rexroth fornece bloqueio sem vazamentos em um design de placa sanduíche que economiza espaço. O Z2S 10 atende aplicações hidráulicas de pequeno a médio porte onde a manutenção da posição e a prevenção do fluxo reverso são essenciais.
O Z2S 10 usa os mesmos princípios fundamentais de design dos modelos maiores da série Z2S, mas sua designação de tamanho 10 significa que ele se adapta aos padrões de montagem CETOP 05 em vez das interfaces CETOP 07 maiores. Esse tamanho menor torna a placa sanduíche de válvula de retenção Z2S 10 ideal para equipamentos móveis, máquinas industriais compactas e aplicações onde o espaço é escasso.
Principais recursos de design
A placa sanduíche da válvula de retenção Z2S 10 opera através de um mecanismo de gatilho com mola combinado com controle piloto. O fluido hidráulico flui livremente da porta A1 para A2 ou B1 para B2 quando a pressão empurra na direção direta. O elemento da válvula levanta-se da sua sede, permitindo que o óleo passe com resistência mínima. Quando o fluxo tenta reverter, a mola e a pressão reversa forçam o gatilho firmemente contra sua sede, criando uma vedação metal com metal que evita qualquer vazamento.
O que distingue a Z2S 10 das válvulas de retenção simples é a sua capacidade de operação piloto. Aplicar pressão na porta piloto X ou Y abre hidraulicamente a válvula contra a direção de bloqueio. Esse recurso permite o abaixamento controlado de cargas ou o fluxo reverso deliberado quando o projeto do sistema assim o exigir. Sem pressão piloto, a placa sanduíche da válvula de retenção Z2S 10 mantém sua função de bloqueio indefinidamente sem qualquer desvio ou vazamento.
A configuração da placa sanduíche do Z2S 10 mede aproximadamente 162 mm de comprimento e 57 mm de altura. A válvula adiciona cerca de 25 mm à espessura da pilha quando instalada entre outros componentes hidráulicos. Quatro parafusos M8 fixam os pontos de montagem principais, enquanto dois parafusos M5 controlam as conexões auxiliares. O peso total varia de 2,8 a 3,2 kg, dependendo da variante e das opções específicas.
A Bosch Rexroth fabrica o corpo da válvula Z2S 10 em ferro fundido ou aço de alta qualidade com tratamento de superfície resistente à corrosão. A versão padrão utiliza vedações NBR adequadas para óleos hidráulicos de base mineral. Quando sua aplicação requer fluidos de éster fosfato ou outros sistemas hidráulicos sintéticos, você pode especificar vedações FKM adicionando a designação “V” ao seu número de peça.
Especificações Técnicas
A placa sanduíche da válvula de retenção Z2S 10 suporta pressão máxima de trabalho de até 315 bar, idêntica à sua contraparte maior Z2S 16. Esta classificação de 31,5 megapascal significa que o Z2S 10 funciona de forma confiável mesmo em circuitos hidráulicos de alta pressão. A capacidade máxima de fluxo atinge 80 litros por minuto na direção de fluxo livre, o que se adapta à maioria dos atuadores e motores hidráulicos de pequeno a médio porte.
As opções de pressão de abertura para o Z2S 10 incluem configurações de 3, 5, 7,5 e 10 bar. Esta pressão de abertura determina quanta pressão reversa se acumula antes que a válvula assente completamente. Pressões de abertura mais baixas proporcionam um controle mais rígido com menos acúmulo de pressão, enquanto configurações mais altas toleram mais contrapressão antes do bloqueio. Sua seleção depende se sua aplicação precisa de fechamento imediato ou pode acomodar algum aumento de pressão durante o fechamento.
A faixa de temperatura operacional vai de -30°C a +80°C com vedações NBR padrão. As variantes de vedação FKM operam de -20°C a +80°C. Esses limites de temperatura abrangem a maioria dos ambientes operacionais de equipamentos industriais e móveis. Seu fluido hidráulico deve manter a viscosidade entre 2,8 e 500 milímetros quadrados por segundo para operação adequada do Z2S 10.
A limpeza do fluido afeta significativamente a confiabilidade da placa sanduíche da válvula de retenção Z2S 10. A Bosch Rexroth especifica NAS 1638 Classe 9 ou ISO 4406 20/18/15 como padrões mínimos de limpeza. O óleo contaminado carrega partículas que podem se fixar nas superfícies de vedação, causando vazamento ou impedindo o fechamento adequado da válvula. A instalação de filtragem adequada a montante do Z2S 10 protege seu investimento e garante um desempenho consistente.
As relações de área piloto no projeto Z2S 10 seguem proporções semelhantes às de outras válvulas da série Z2S. A relação entre a área piloto e a área de bloqueio cria uma vantagem mecânica de modo que uma pressão piloto relativamente baixa pode abrir a válvula contra uma pressão elevada do sistema. Este design significa que você não precisa de suprimentos piloto de alta pressão separados para operar o Z2S 10 de maneira eficaz.
Aplicativos comuns
Equipamentos hidráulicos móveis frequentemente incorporam a placa sanduíche de válvula de retenção Z2S 10. Escavadeiras compactas, minicarregadeiras e máquinas agrícolas se beneficiam do tamanho pequeno da válvula e da função de bloqueio confiável. Quando uma caçamba da carregadeira mantém o material acima da cabeça, a Z2S 10 evita o desvio do cilindro mesmo se as mangueiras hidráulicas falharem ou se o operador mover inadvertidamente as alavancas de controle para posições neutras.
O equipamento de prensa industrial utiliza o Z2S 10 para manter a posição do aríete durante as operações de conformação. Prensas de estampagem de metal, prensas de freio e máquinas de moldagem por compressão precisam de cilindros que mantenham posições exatas enquanto as forças de conformação são aplicadas. A característica de vazamento zero da placa sanduíche da válvula de retenção Z2S 10 garante precisão dimensional nas peças acabadas, eliminando qualquer movimento do cilindro durante o ciclo de prensagem.
As máquinas para trabalhar madeira incorporam o Z2S 10 para circuitos de fixação e retenção. Roteadoras CNC, bandas de borda e serras de painel usam braçadeiras hidráulicas para proteger as peças de trabalho durante as operações de corte. O formato de placa sanduíche permite que os fabricantes de máquinas criem coletores de válvulas compactos que integram vários circuitos de fixação em espaço limitado abaixo das mesas de trabalho.
Mesas elevatórias e elevadores tipo tesoura contam com o Z2S 10 para segurança no suporte de carga. Quando uma plataforma elevatória suporta trabalhadores ou materiais em posições elevadas, a placa sanduíche da válvula de retenção Z2S 10 fornece segurança redundante ao bloquear as portas do cilindro independentemente da válvula direcional principal. Mesmo que as válvulas de controle falhem ou as linhas hidráulicas rompam, o Z2S 10 evita descidas descontroladas.
As máquinas injetoras de plástico na faixa de menor tonelagem utilizam o Z2S 10 para circuitos de fixação de moldes. A válvula mantém uma força de fixação precisa durante todo o ciclo de injeção e resfriamento. A montagem da placa sanduíche simplifica o projeto do manifold porque os engenheiros podem empilhar múltiplas funções da válvula verticalmente em vez de organizá-las em padrões horizontais maiores.
Compra e preços
As unidades genuínas de placa sanduíche de válvula de retenção Bosch Rexroth Z2S 10 normalmente custam entre 180 e 280 dólares americanos por meio de distribuidores autorizados. Os canais oficiais da Rexroth fornecem documentação técnica completa, cobertura de garantia e acesso ao suporte de engenharia de aplicação. Os prazos de entrega geralmente variam de uma a duas semanas para configurações padrão mantidas no estoque do distribuidor.
Fornecedores hidráulicos especializados como Airline Hydraulics e [BuyRexroth.com](http://buyrexroth.com/) mantêm estoques especificamente para o mercado norte-americano. Esses distribuidores geralmente enviam dentro de três a sete dias e podem fornecer pacotes quando você solicita várias válvulas ou sistemas hidráulicos completos. Seus preços geralmente ficam na faixa de 170 a 260 dólares, dependendo da quantidade e configuração.
Os compradores europeus podem acessar o Z2S 10 através dos centros de serviços locais da Bosch Rexroth e distribuidores autorizados na Alemanha, França, Itália e outros mercados. Os preços nos mercados europeus variam entre 160 e 250 euros, com prazos de entrega semelhantes aos das fontes norte-americanas.
Fabricantes alternativos produzem versões compatíveis da placa sanduíche da válvula de retenção Z2S 10. O fabricante chinês Huade Hydraulic fabrica a série HD Z2S 10 que mantém o mesmo padrão de montagem CETOP 05 e especificações semelhantes. Essas alternativas normalmente custam de 25 a 35% menos que os produtos genuínos da Rexroth, com preços em torno de 120 a 200 dólares. A compensação envolve documentação técnica reduzida e suporte de garantia menos abrangente.
Ao solicitar o Z2S 10, verifique o número completo da peça, incluindo designação de série, código de pressão de abertura e especificação do material de vedação. Um número de peça completo pode parecer Z2S10-1-5X para uma válvula de pressão de craqueamento de 3 bar com vedações NBR na atual série 5X. A adição de "/V" especifica as vedações FKM, enquanto a configuração de bloqueio (A, B ou AB) aparece anteriormente na sequência do número da peça.
Diretrizes de instalação
A instalação de uma placa sanduíche de válvula de retenção Z2S 10 requer atenção cuidadosa na preparação da superfície de montagem. A superfície de contato deve atingir a rugosidade máxima Ra 0,8 e manter o nivelamento dentro de 0,01 mm por 100 mm de comprimento da superfície. Estas especificações não são recomendações opcionais. Superfícies de montagem ásperas ou deformadas causarão vazamento no anel de vedação que compromete todo o propósito de usar uma válvula de retenção com vazamento zero.
O Z2S 10 usa tamanhos de anéis de vedação específicos que diferem dos modelos Z2S maiores. As portas principais A, B, P e T requerem anéis de vedação medindo 16 mm de diâmetro externo e seção transversal de 2 mm. As portas piloto X e Y usam anéis de vedação menores de 8 mm por 1,5 mm. Antes da instalação, confirme se você possui o kit de anéis de vedação correto, pois o uso de tamanhos errados garante vazamento e possíveis problemas de contaminação.
As especificações de torque são significativamente importantes nas instalações de placas sanduíche. Aperte os quatro parafusos de montagem M8 a 41 Newton-metros em um padrão cruzado diagonal. Os dois parafusos auxiliares M5 requerem 8,8 Newton-metros de torque. O torque insuficiente permite vazamentos e possível deslocamento da válvula, enquanto o torque excessivo pode deformar o corpo da válvula em alumínio ou ferro fundido. Sempre use uma chave de torque calibrada em vez de chaves de impacto ou estimativas pelo tato.
Posicione a placa sanduíche da válvula de retenção Z2S 10 de modo que os pinos-guia de localização se alinhem precisamente com os orifícios no coletor de montagem ou na subplaca. Esses pinos-guia evitam o movimento lateral que poderia cortar os anéis de vedação durante os ciclos de pressão. Limpe cuidadosamente todas as superfícies de montagem antes da montagem para remover quaisquer lascas de metal, sujeira ou material de vedação antigo que possa comprometer a vedação.
Depois de fixar todos os parafusos, encha o sistema hidráulico com fluido limpo e efetue ciclos nos atuadores várias vezes antes de aplicar cargas de trabalho completas. Este procedimento de amaciamento purga o ar preso e verifica se o Z2S 10 funciona corretamente. Monitore qualquer vazamento externo ao redor dos anéis de vedação durante a operação inicial. Pequenos vazamentos que aparecem durante a primeira pressurização geralmente indicam torque inadequado do parafuso ou contaminação da superfície.
Considerações sobre integração de sistemas
A placa sanduíche da válvula de retenção Z2S 10 normalmente é instalada entre uma válvula de controle direcional e o atuador hidráulico que ela controla. Este posicionamento permite que o Z2S 10 bloqueie as portas do atuador quando a válvula direcional se move para a posição neutra. As portas piloto se conectam às portas de trabalho da válvula direcional para que qualquer fluxo intencional através da válvula direcional também abra a Z2S 10 na direção apropriada.
Ao integrar o Z2S 10 em aplicações de cilindros verticais, como mesas elevatórias ou prensas, preste atenção ao encanamento da porta piloto. A pressão piloto deve superar tanto a mola de pressão de abertura quanto qualquer pressão do sistema que tente forçar o fechamento da válvula. A pressão piloto insuficiente impedirá a abertura da válvula, deixando o atuador travado na posição mesmo quando você comanda o movimento.
As conexões da porta do tanque requerem atenção especial com o Z2S 10. A porta piloto Y normalmente se conecta ao tanque diretamente ou através da porta do tanque da válvula direcional. Esta conexão deve atingir a pressão atmosférica real para que a válvula feche de forma confiável. Qualquer contrapressão na linha do tanque pode impedir o fechamento completo da válvula, resultando em desvio indesejado do atuador.
Considere a queda de pressão através da placa sanduíche da válvula de retenção Z2S 10 ao dimensionar seu sistema hidráulico. Um Z2S 10 funcionando corretamente apresenta perda de pressão inferior a 3 bar na vazão nominal máxima na direção de vazão livre. Essa queda de pressão reduz a força disponível no atuador e gera calor no óleo hidráulico. O superdimensionamento do Z2S 10 para seus requisitos de vazão minimiza a queda de pressão e melhora a eficiência do sistema.
Várias válvulas Z2S 10 podem ser empilhadas em configurações de placa sanduíche para controlar vários atuadores a partir de um manifold compacto. Essa abordagem modular simplifica o encanamento e reduz o número necessário de locais separados para montagem de válvulas. No entanto, cada camada de válvula adicional aumenta a altura da pilha e aumenta o número de anéis de vedação em O que requerem instalação adequada.
Requisitos de manutenção
A placa sanduíche da válvula de retenção Z2S 10 precisa de manutenção relativamente mínima quando opera dentro das especificações do projeto. Agende inspeções a cada seis a doze meses, dependendo do seu ciclo de trabalho e ambiente operacional. Durante as inspeções, verifique se há vazamento externo de óleo ao redor dos anéis de vedação e verifique se os atuadores mantêm a posição corretamente quando as válvulas direcionais estão centralizadas.
Teste a operação do piloto comandando o movimento lento do atuador e confirmando um movimento suave e consistente. Movimentos bruscos ou hesitantes podem indicar que o Z2S 10 não está abrindo totalmente devido a contaminação ou pressão piloto insuficiente. Meça a pressão piloto nas portas X e Y sob condições operacionais para verificar se ela excede a especificação de pressão de abertura, além de qualquer atrito no circuito piloto.
Substitua os anéis de vedação a cada dois a cinco anos como manutenção preventiva, independentemente de observar vazamentos. Os materiais de vedação NBR e FKM endurecem gradualmente devido ao ciclo térmico e à exposição química ao longo do tempo. As vedações endurecidas perdem a capacidade de se adaptar a pequenas irregularidades superficiais, eventualmente permitindo vazamentos. Ao substituir as vedações, inspecione o assento da válvula e as superfícies da sede quanto a marcas, erosão ou contaminação incrustada.
Monitore a queda de pressão na placa sanduíche da válvula de retenção Z2S 10 durante a operação normal. O aumento da queda de pressão ao longo do tempo indica acúmulo de contaminação nas passagens internas ou obstrução parcial do elemento gatilho. Não ignore quedas de pressão crescentes gradualmente porque elas sinalizam problemas em desenvolvimento que eventualmente causarão falha completa da válvula.
Se o Z2S 10 não liberar quando a pressão piloto for aplicada, primeiro verifique a pressão piloto adequada na entrada da válvula. Passagens piloto bloqueadas ou restritas geralmente causam falhas de liberação. Verifique se as conexões do tanque realmente atingem a pressão atmosférica sem restrições. Se esses circuitos forem verificados corretamente, mas a válvula ainda não liberar, é provável que a contaminação interna tenha bloqueado o mecanismo do gatilho.
A falha completa da válvula onde ocorre vazamento traseiro significa que o gatilho ou a sede sofreram danos. Partículas de metal de outras partes do sistema podem se fixar nas superfícies de vedação, impedindo o fechamento hermético. Neste ponto, substitua toda a válvula Z2S 10 em vez de tentar fazer reparos em campo. A usinagem de precisão necessária para a vedação adequada das superfícies torna o reparo em campo impraticável.
Comparando alternativas de tamanho 10
A Parker Hannifin fabrica válvulas de retenção operadas por piloto em faixas de tamanho semelhantes às da Z2S 10. As válvulas sanduíche CETOP 05 da Parker oferecem especificações comparáveis com designs internos ligeiramente diferentes. Seus preços normalmente correspondem aos níveis da Bosch Rexroth, portanto sua escolha depende mais dos componentes do sistema existentes e das relações com os distribuidores do que de considerações de custo.
A HYDAC produz válvulas de retenção de placa sanduíche que são montadas nos padrões ISO 4401-05 correspondentes à pegada Z2S 10. A HYDAC enfatiza a resistência à corrosão e oferece variantes com características de pré-abertura que reduzem o choque hidráulico durante as transições de válvulas. Seu preço é cerca de 10 a 15 por cento mais alto do que a placa sanduíche da válvula de retenção Z2S 10, mas aplicações sensíveis a picos de pressão podem justificar o prêmio.

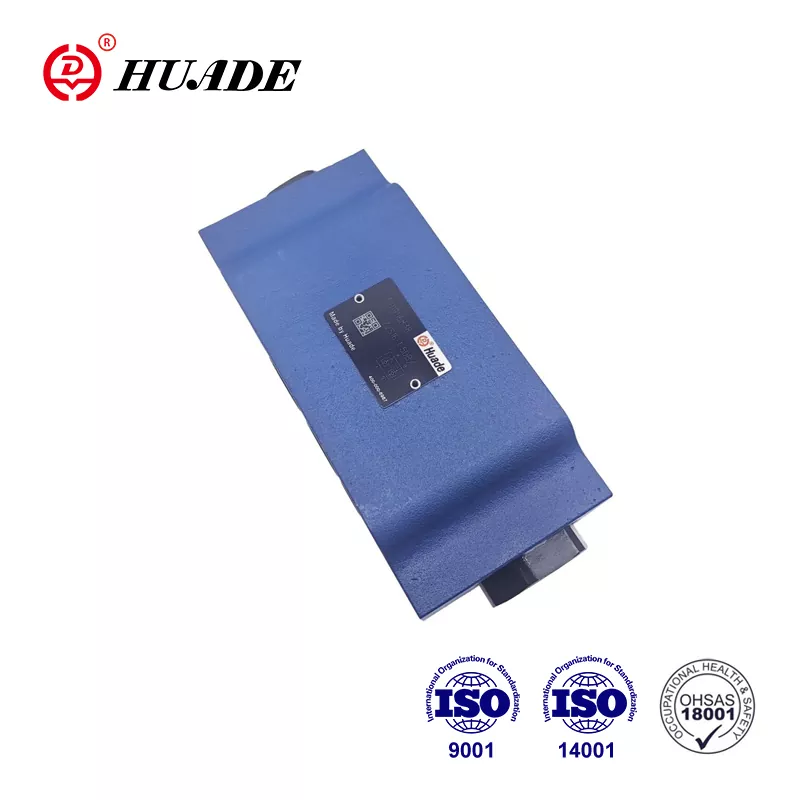

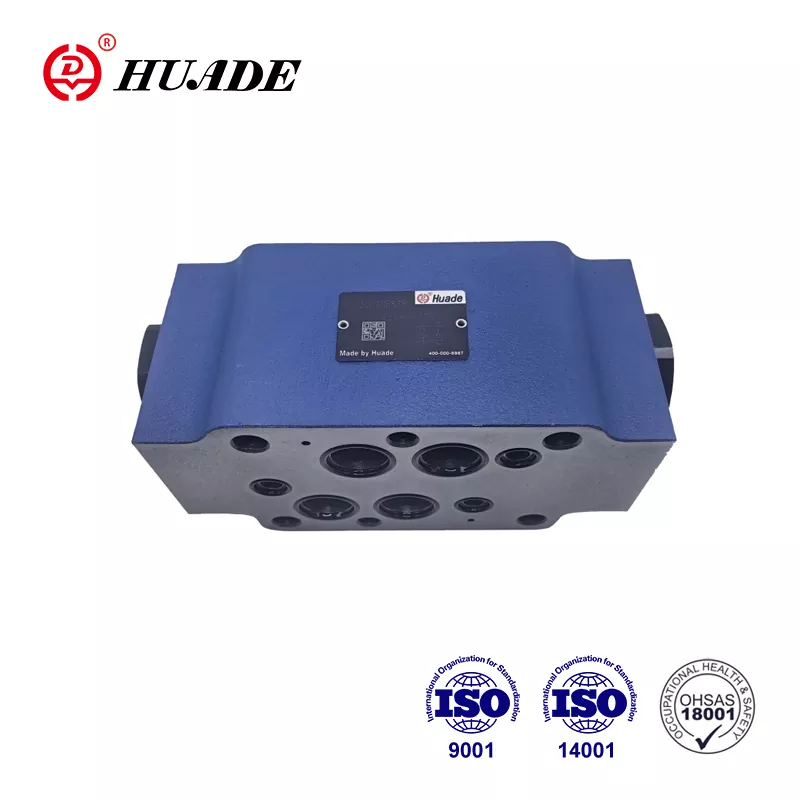

O Huade HD Z2S 10 representa uma opção de substituição direta fabricada na China. Huade mantém dimensões de montagem, padrões de porta e classificações de pressão idênticos enquanto vende a preços significativamente mais baixos. Muitos usuários implantam com sucesso válvulas Huade em aplicações sensíveis ao custo, onde o tempo de inatividade traz consequências gerenciáveis. Contudo, sistemas críticos de segurança se beneficiam do histórico de qualidade estabelecido e do suporte técnico abrangente da Bosch Rexroth.
A Eaton Vickers produz válvulas de retenção piloto otimizadas para vazões mais altas. Se a sua aplicação ultrapassar o limite de 80 litros por minuto do Z2S 10, considere alternativas Vickers que possam oferecer melhores características de fluxo. Seus padrões de montagem usam dimensões semelhantes, mas não idênticas, portanto, verifique a compatibilidade antes de fazer o pedido.
A Sun Hydraulics fabrica válvulas de retenção operadas por piloto tipo cartucho que oferecem uma alternativa aos designs de placa sanduíche. Embora não sejam substitutos diretos do Z2S 10, os cartuchos Sun podem alcançar funções semelhantes com diferentes designs de coletores. Esta opção faz sentido principalmente para novos projetos de sistemas, em vez de aplicações de modernização.
Variações de série e números de peças
A Bosch Rexroth produz a placa sanduíche para válvula de retenção Z2S 10 em diversas designações de série. A série 5X representa a produção atual com vedações NBR para aplicações em óleo mineral. Séries anteriores como 50 e 60 ainda aparecem em sistemas legados, mas novas instalações devem especificar componentes 5X para melhor disponibilidade de peças no futuro.
Adicionar "V" ao número da peça especifica vedações FKM em vez de NBR padrão. Por exemplo, Z2S10-1-5X utiliza vedações de óleo mineral, enquanto Z2S10-1-5X/V emprega vedações FKM classificadas para éster de fosfato ou fluidos sintéticos. Esta distinção é importante em aplicações como sistemas hidráulicos resistentes ao fogo ou sistemas que utilizam óleos biodegradáveis ecológicos.
A configuração de bloqueio aparece no número da peça como um código de letras. "A" indica bloqueio apenas na porta A, "B" bloqueia apenas a porta B e "AB" bloqueia ambas as portas. A maioria das aplicações usa a configuração AB porque ela fornece flexibilidade máxima para vários projetos de circuitos. O bloqueio de porta única serve para fins especializados onde é necessário segurar apenas um lado do atuador.
A pressão de abertura aparece como um código numérico: "1" especifica 3 bar, "2" indica 5 bar, "3" significa 7,5 bar e "4" designa pressão de abertura de 10 bar. Pressões de abertura mais baixas proporcionam um controle mais rígido, mas podem permitir mais contrapressão antes do assentamento. Pressões de abertura mais altas toleram melhor as flutuações de pressão do sistema, mas requerem mais pressão piloto para abrir.
Números de peças completos como R900409844 ou R900481624 identificam configurações específicas do Z2S 10 no sistema de pedidos da Bosch Rexroth. Sempre use esses números de peça completos ao solicitar peças de reposição para garantir que você receba exatamente a especificação correta da válvula para sua aplicação. Descrições genéricas ou números de peça incompletos podem resultar no recebimento de configurações incorretas.
Solução de problemas comuns
Quando a placa sanduíche da válvula de retenção Z2S 10 não consegue segurar a carga e permite o desvio do atuador, diversas causas merecem investigação. Primeiro, verifique se as portas piloto não estão recebendo pressão indesejada que abre a válvula. Linhas piloto interconectadas ou válvulas direcionais com vazamento podem aplicar pressão suficiente para abrir o Z2S 10 mesmo quando você espera que ele bloqueie.
Verifique se há contaminação no fluido hidráulico coletando uma amostra de óleo e analisando-a para contagem de partículas. Mesmo partículas finas invisíveis à inspeção a olho nu podem impedir a vedação adequada. Se os níveis de contaminação excederem as especificações ISO 4406 20/18/15, limpe ou substitua os filtros do sistema e considere adicionar uma filtragem mais fina a montante do Z2S 10.
Examine cuidadosamente os padrões de vazamento externo. Vazamentos ao redor das ranhuras do O-ring indicam vedações danificadas, torque inadequado dos parafusos ou superfícies de montagem deformadas. A infiltração de óleo do próprio corpo da válvula sugere danos internos que exigem a substituição completa da válvula. Nunca tente reparar componentes internos no campo porque a precisão necessária excede as capacidades típicas de uma oficina.
Se o Z2S 10 não liberar quando você aplicar pressão piloto, meça a pressão real nas portas piloto X e Y durante a operação. Você precisa de pressão que exceda a especificação de pressão de abertura, além de qualquer atrito nas passagens piloto. A pressão piloto insuficiente é a causa mais comum de falhas de liberação. Verifique se há linhas piloto bloqueadas, passagens piloto subdimensionadas ou pressão inadequada da válvula direcional.
Ruído incomum da placa sanduíche da válvula de retenção Z2S 10 durante a operação geralmente indica cavitação ou entrada de ar. Verifique se as conexões do tanque mantêm níveis adequados de óleo e se as linhas de sucção não introduzem ar. Danos por cavitação podem destruir rapidamente a sede da válvula e as superfícies do gatilho, exigindo a substituição completa.
Desenvolvimentos Futuros
O projeto do sistema hidráulico continua avançando em direção a uma maior capacidade de monitoramento e diagnóstico. Embora a placa sanduíche da válvula de retenção básica Z2S 10 continue sendo um componente puramente mecânico, os sistemas modernos integram cada vez mais sensores de pressão e transdutores de posição nos coletores de válvula. Esses sensores fornecem feedback em tempo real sobre a operação da válvula e a integridade do sistema sem exigir modificações no próprio Z2S 10.
A mudança em direção a sistemas eletro-hidráulicos cria novas aplicações para válvulas de retenção operadas por piloto. Os atuadores elétricos controlam o posicionamento preciso, enquanto os circuitos hidráulicos fornecem suporte de alta força, e o Z2S 10 protege as posições hidráulicas durante interrupções de energia. Essa relação complementar amplia os casos de uso de válvulas de retenção compactas em sistemas de energia híbridos.
As regulamentações ambientais impulsionam mudanças nas formulações de fluidos hidráulicos. Os óleos biodegradáveis e as alternativas de baixa toxicidade ganham quota de mercado, especialmente em equipamentos móveis e locais ambientalmente sensíveis. As especificações futuras do Z2S 10 podem incluir materiais de vedação especificamente otimizados para esses novos tipos de fluido, além das opções atuais de NBR e FKM.
A miniaturização continua na hidráulica móvel à medida que os fabricantes de equipamentos buscam redução de peso e maior eficiência. O Z2S 10 já atende bem a aplicações compactas, mas variantes ainda menores podem surgir para sistemas micro-hidráulicos em robótica e equipamentos de fabricação de precisão.
Fazendo sua seleção
A escolha da placa sanduíche da válvula de retenção Z2S 10 começa com o cálculo de seus requisitos de fluxo máximo. Se seus atuadores precisam de mais de 80 litros por minuto, os modelos maiores Z2S 16 ou Z2S 22 atendem melhor à sua aplicação. Para vazões abaixo de 80 litros por minuto, o Z2S 10 oferece desempenho ideal em um pacote compacto.
Determine a seguir sua pressão operacional máxima. A classificação de 315 bar do Z2S 10 atende à maioria das aplicações de equipamentos industriais e móveis. Se o seu sistema operar abaixo de 150 bar, você estará dentro da capacidade da válvula. Sistemas que se aproximam ou excedem 250 bar requerem atenção cuidadosa a todos os componentes do sistema, incluindo filtragem adequada e manutenção da vedação.
Considere cuidadosamente as restrições de espaço de montagem. A placa sanduíche Z2S 10 adiciona 25 mm à altura da pilha e o envelope geral mede 162 mm por 57 mm. Verifique se a área de montagem do coletor ou da válvula acomoda essas dimensões com folga adequada para conexões hidráulicas e acesso para manutenção.
A compatibilidade do fluido determina a seleção do material de vedação. As vedações NBR padrão funcionam de maneira confiável com óleos hidráulicos à base de petróleo que constituem a maioria das aplicações industriais e móveis. Fluidos de éster fosfato, sistemas hidráulicos sintéticos ou óleos biodegradáveis exigem vedações FKM especificadas adicionando a designação V ao seu número de peça.
As considerações orçamentárias influenciam se você seleciona componentes originais Bosch Rexroth ou alternativas compatíveis. Aplicações críticas de segurança onde a falha da válvula pode causar ferimentos ou danos materiais significativos justificam o prêmio pelo equipamento original. Aplicações menos exigentes podem aceitar alternativas com custo otimizado de fabricantes como a Huade, sem comprometer a confiabilidade aceitável.
A placa sanduíche da válvula de retenção Z2S 10 oferece desempenho comprovado em aplicações hidráulicas compactas. Sua combinação de bloqueio confiável, liberação operada por piloto e formato de placa sanduíche que economiza espaço o torna adequado para equipamentos móveis, máquinas industriais e sistemas de fabricação especializados. Compreender as especificações, os requisitos de instalação e as necessidades de manutenção ajuda a implantar esta válvula de forma eficaz em seus circuitos hidráulicos.
