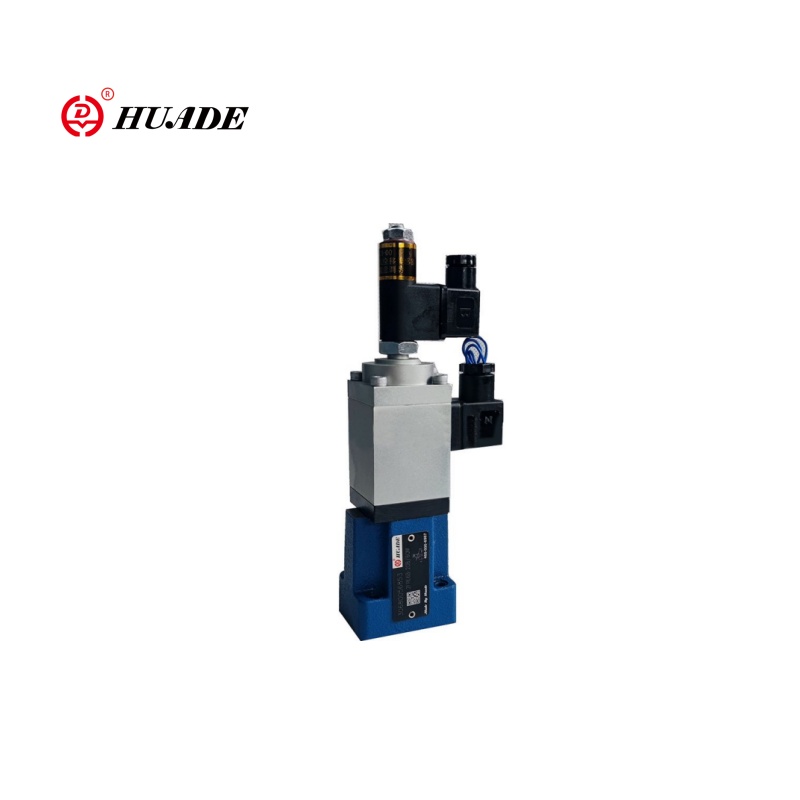

Válvula de controle de fluxo proporcional 2fre6

A válvula de controle de fluxo proporcional 2FRE6 controla a taxa de fluxo passada por meio de 0 ~ 10V / 4 ~ 20mA sinal para obter regulação precisa da velocidade. 2FRE6 A válvula proporcional possui uma função de compensação de pressão, que pode garantir que a taxa de fluxo não seja afetada pelas flutuações da pressão de carga e mantenha uma vazão estável. Esta válvula 2FRE6 é adequada para sistemas hidráulicos com espaço limitado e para requisitos de regulação dinâmica de fluxo.

Parâmetro do produto da válvula de controle de fluxo proporcional 2Fre6

Hidráulico
Histerese	＜ ± 1%qmax
Repetibilidade	＜ 1%qmax
Grau de contaminação (μm)	≤20
Fluido de pressão	Óleo mineral (para vedação NBR), éster de fosfato (para selo FPM)
Faixa de viscosidade (mm2/s)	2,8 a 380
Faixa de temperatura do fluido de pressão (℃)	-20 ~+70
Instalação	opcional
Elétrica
Tipo de tensão	DC
Resistência da bobina do solenóide (ω)	Valor frio em 20 ℃ 5,4, valor quente máximo 8.2
Máx. Poder (VA)	50
Indutividade (MH)	6 a 8
Frequência do oscilador (KHz)	2.5

Recurso do produto e aplicação da válvula de controle de fluxo proporcional 2Fre6

Características:

▶ Válvula com um compensador de pressão para o controle compensado por pressão de um fluxo

▶ Atuação por meio de um solenóide proporcional

▶ com feedback da posição elétrica do orifício de controle

▶ A bobina do transdutor de posição pode ser movida axialmente, facilitando o ajuste do ponto zero do orifício de controle, sem precisar tocar a eletrônica (hidráulica elétrica)

▶ O controle de fluxo é possível em ambas as direções usando uma placa de sanduíche de retificador

Aplicativo:

A válvula de controle de fluxo proporcional bidirecional 2FRE6 é amplamente utilizada em automação industrial e máquinas-ferramentas, escavadeiras/carregadeiras e outras máquinas de engenharia, metalurgia e equipamentos pesados, equipamentos e laboratórios de teste, etc.

 Função e seção da válvula de controle de fluxo proporcional 2Fre6

As válvulas de controle de fluxo proporcionais do tipo 2fre ... têm uma função bidirecional. Eles podem, a partir de um valor de comando elétrico aplicado, regular o fluxo que é pressão e temperatura compensados.

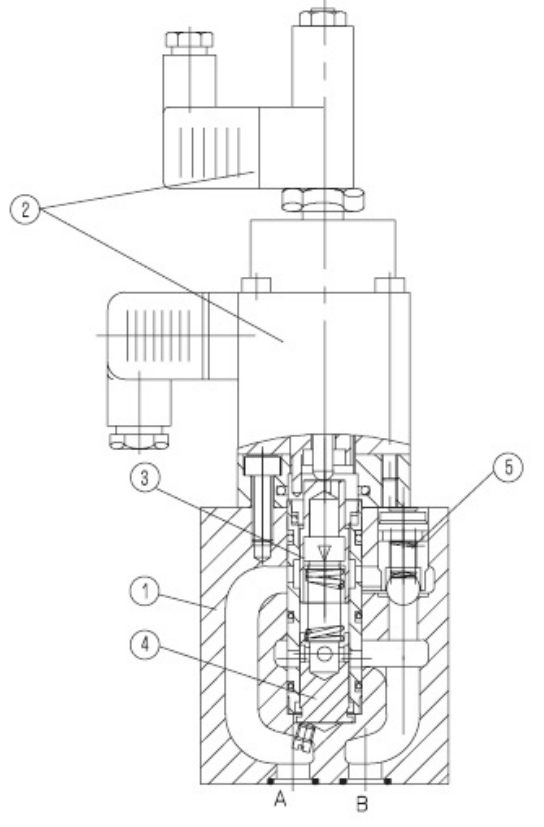

Eles basicamente compreendem o alojamento (1), solenóide proporcional com transdutor de posição indutiva (2), medindo orifício (3), compensador de pressão (4), bem como a válvula de retenção opcional (5).

Válvula de controle de fluxo proporcional 2Fre 6 b

A configuração do fluxo é determinada (0 a 100 %) no potenciômetro do valor do comando. O valor do comando aplicado ajusta, através do amplificador, bem como do solenóide proporcional, o orifício de medição (3). A posição do orifício de medição (3) é obtida pelo transdutor de posição indutiva. Quaisquer desvios do valor do comando são compensados ​​pelo controle de feedback.

O compensador de pressão (4) mantém a queda de pressão no orifício de medição (3) em um valor constante. O fluxo é, portanto, a carga compensada.

A pequena deriva de temperatura é alcançada devido ao projeto do orifício de medição.

Em um valor de comando de 0 %, o orifício de medição está fechado.

No caso de uma perda de energia ou uma quebra de cabo no transdutor de posição, o orifício de medição fecha.

De um valor de comando de 0 %, é possível um início de salto. Via duas rampas dentro do amplificador elétrico, é possível adiar a abertura e o fechamento da medição B

Orifício.

Através da válvula de retenção (5), um fluxo livre é possível de B a A.

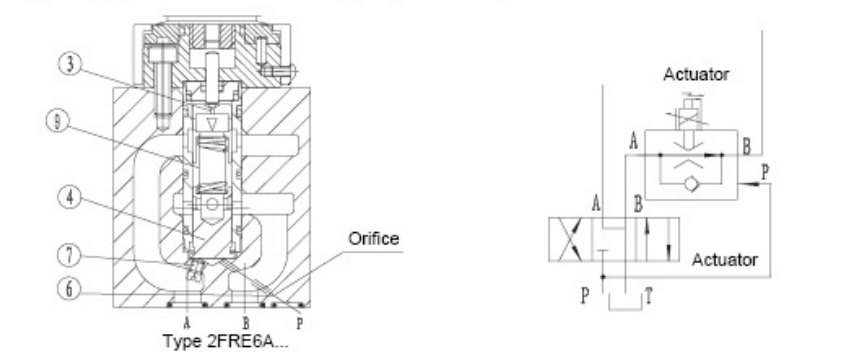

Válvula de controle de fluxo proporcional Tipo 2Fre 6 A:

A função desta válvula é em princípio igual à válvula tipo 2Fre 6 b:

Para suprimir o salto inicial quando o orifício de medição (3) (valor do comando> 0%) está aberto, há provisão para que o compensador de pressão (4) seja mantido fechado pela porta P (6). A conexão interna (7) entre a porta A e o compensador de pressão (4) está conectado. Através da porta externa P (6), a pressão na porta P, antes que a válvula direcional (8) atue no compensador de pressão (4) e a mantém contra a força da mola (9) na posição fechada. Se a válvula direcional (8) for alterada de P para B, o compensador de pressão (4) se move da posição fechada

na posição de regulamentação e o salto inicial é assim evitado.

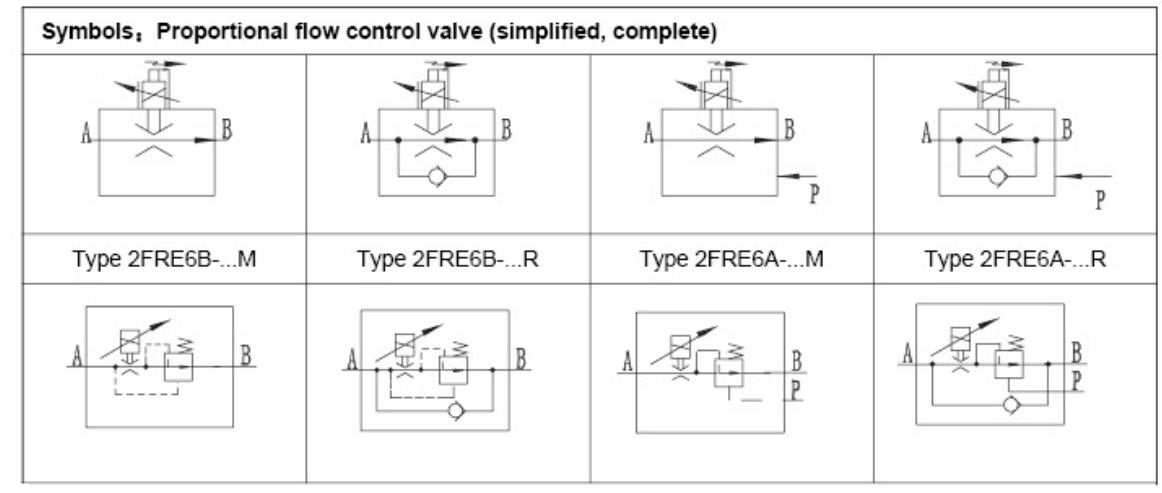

Símbolos da válvula de controle de fluxo proporcional 2Fre6
